Nắp tán sáng cho Waveshare ESP32-S3 Matrix (Neopixel LED matrix)

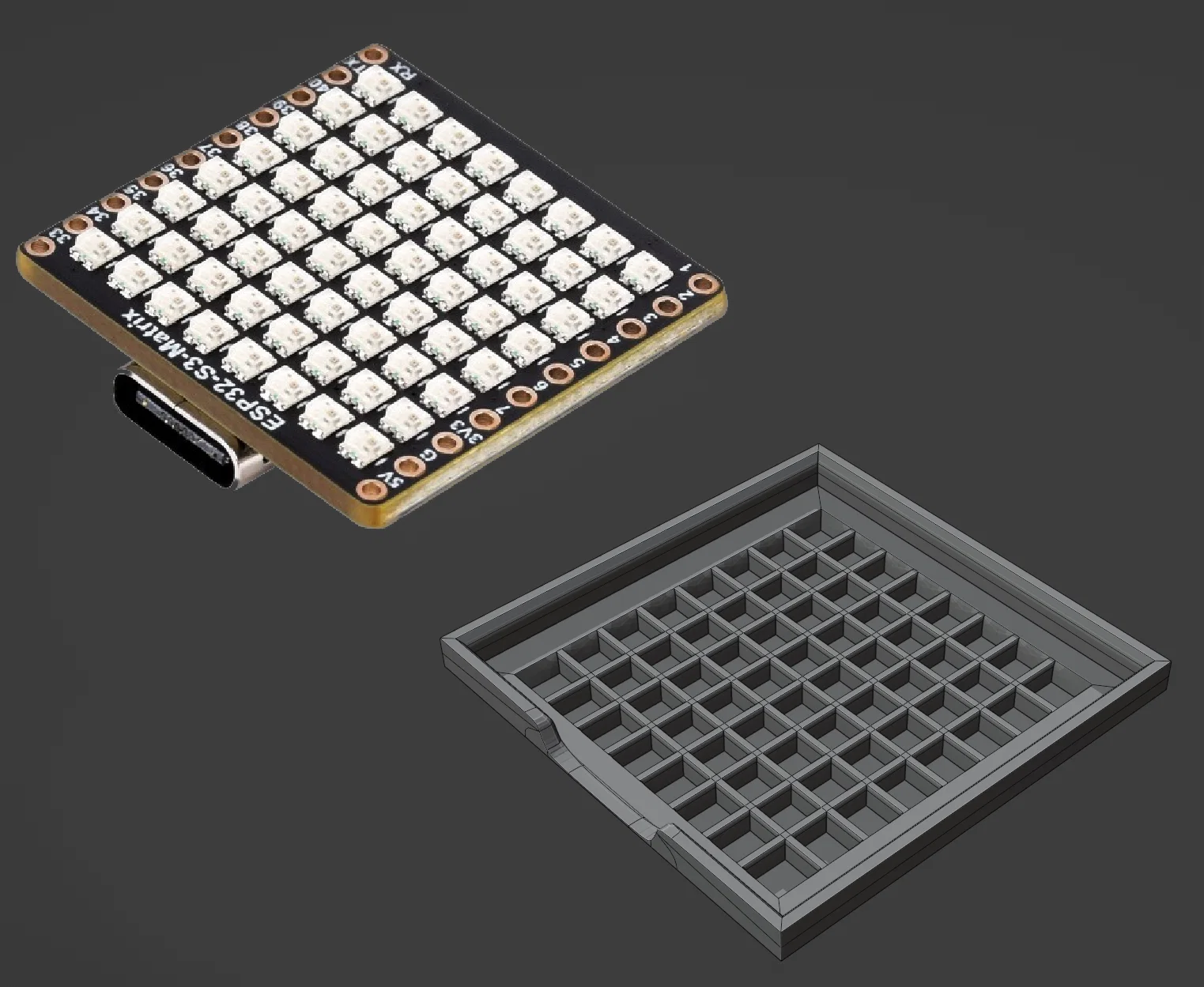

Đây là một nắp tán sáng đơn giản được thiết kế để lắp vừa khít với bo mạch “ESP32-S3-Matrix” của Waveshare.

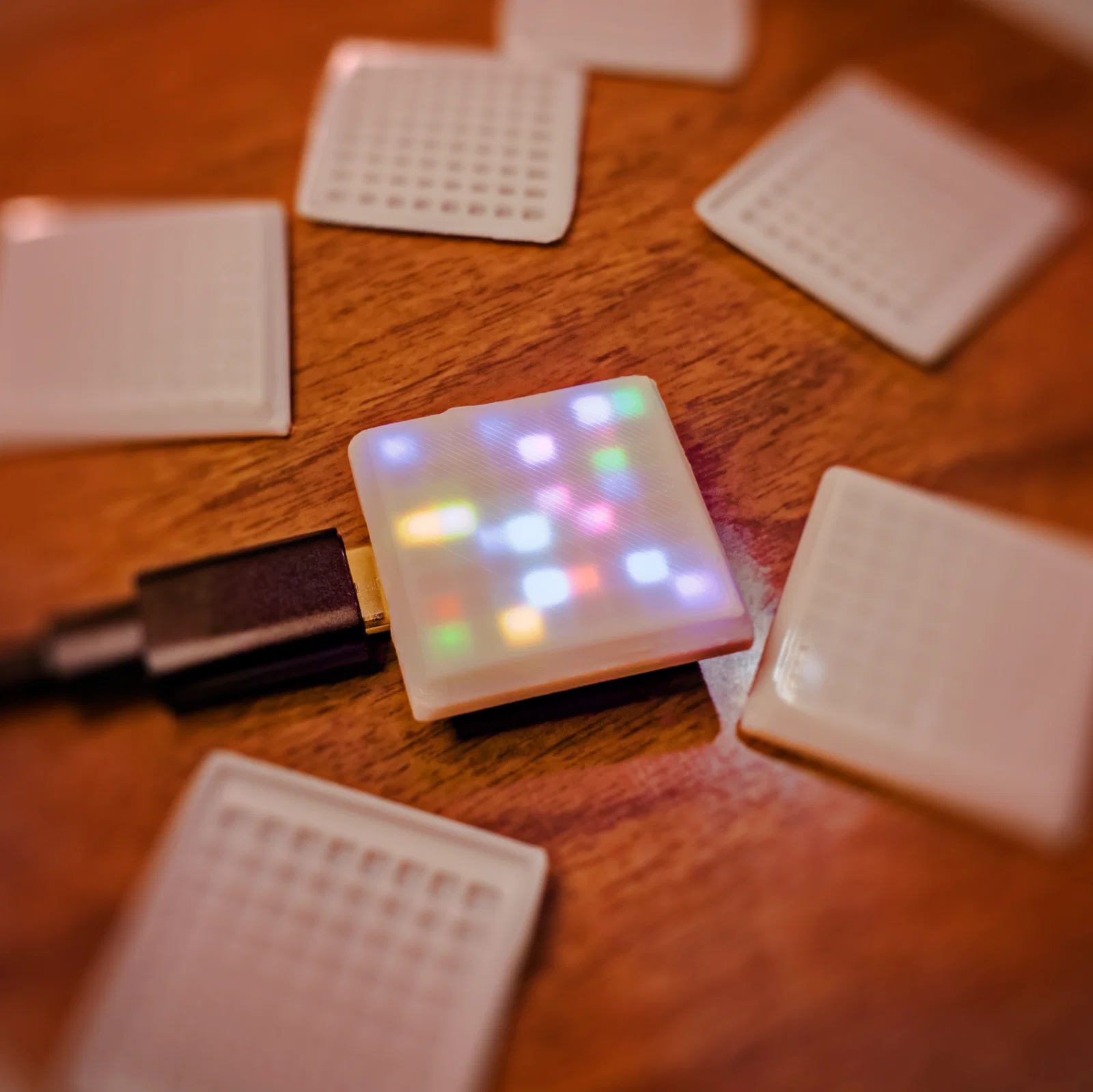

Mình đã thiết kế và in nó bằng nhựa PLA màu trắng của hãng “Eryone”, nhưng mình nghĩ dùng bất kỳ loại nhựa nào có độ xuyên sáng nhẹ (translucent) đều được. Nhựa trong suốt cũng dùng được, nhưng bạn sẽ cần làm nhám bề mặt phẳng để giúp ánh sáng tán đều hơn.

Mình thiết kế để nó khớp vào bo mạch bằng lực ma sát (friction-fit), nhưng vì chi tiết này khá nhỏ nên độ vừa vặn sẽ phụ thuộc nhiều vào máy in và thiết lập của bạn. Nếu lắp không vừa, bạn hãy in lại thay vì cố ép vào nhé, kẻo làm hỏng bo mạch đó.

Các thiết lập in khuyến nghị:

• In nằm phẳng, không cần support. Nếu bạn dùng máy in dạng cartesian, có lẽ nên xoay chi tiết 45 độ (file tải lên đã được xoay sẵn 45 độ rồi nhé.)
• Sử dụng vị trí Z-seam ngẫu nhiên (Cách này giúp tránh việc các phần đùn nhỏ bị cong về cùng một hướng)
• Chiều cao lớp in (layer height) 0.1mm (Ít nhất là cho các lớp dưới cùng. 0.2mm vẫn ổn cho lớp đầu tiên hoặc các lớp bên trên).
• Đầu phun 0.4mm (hoặc nhỏ hơn).
• Sử dụng tốc độ chậm hơn bình thường cho các đường bao bên ngoài (external perimeters/small perimeters).
• Cố gắng đảm bảo lớp đầu tiên được in ổn định. (Hãy quan sát kỹ, có thể in chậm lại chút nha)
• Nếu bị chật (hoặc lỏng) quá, hãy thử điều chỉnh thông số bù trừ XY (XY-size compensation) xem sao nhé.
