Dây giữ nắp bình xăng Volvo V70 III (Volvo V70 III Fuel Tank Cap Cable)

Trên chiếc Volvo V70 III (Diesel) đời 2009 của mình, sợi cáp nhựa giữ nắp bình nhiên liệu bị gãy. Lúc đi tìm đồ thay thế thì mình tình cờ thấy của Adam2k. Mình in thử ngay… nhưng tiếc là V70 có đường kính nắp xăng khác, với lại file STL của Adam2k gần như không chỉnh sửa được (ít nhất là khi dùng Freecad, do có quá nhiều mép bo tròn).

Mình đã thiết kế lại dây giữ nắp bình nhiên liệu dựa trên số đo từ sợi cáp zin và thiết kế của Adam2k.

Changelog

2024-04-05:

Mình in bản R3 cho một chiếc Volvo V70 III khác (không phải xe của mình) nhưng sau đó mới phát hiện xe đó dùng loại Fuel Cap khác, đường kính lớn hơn.

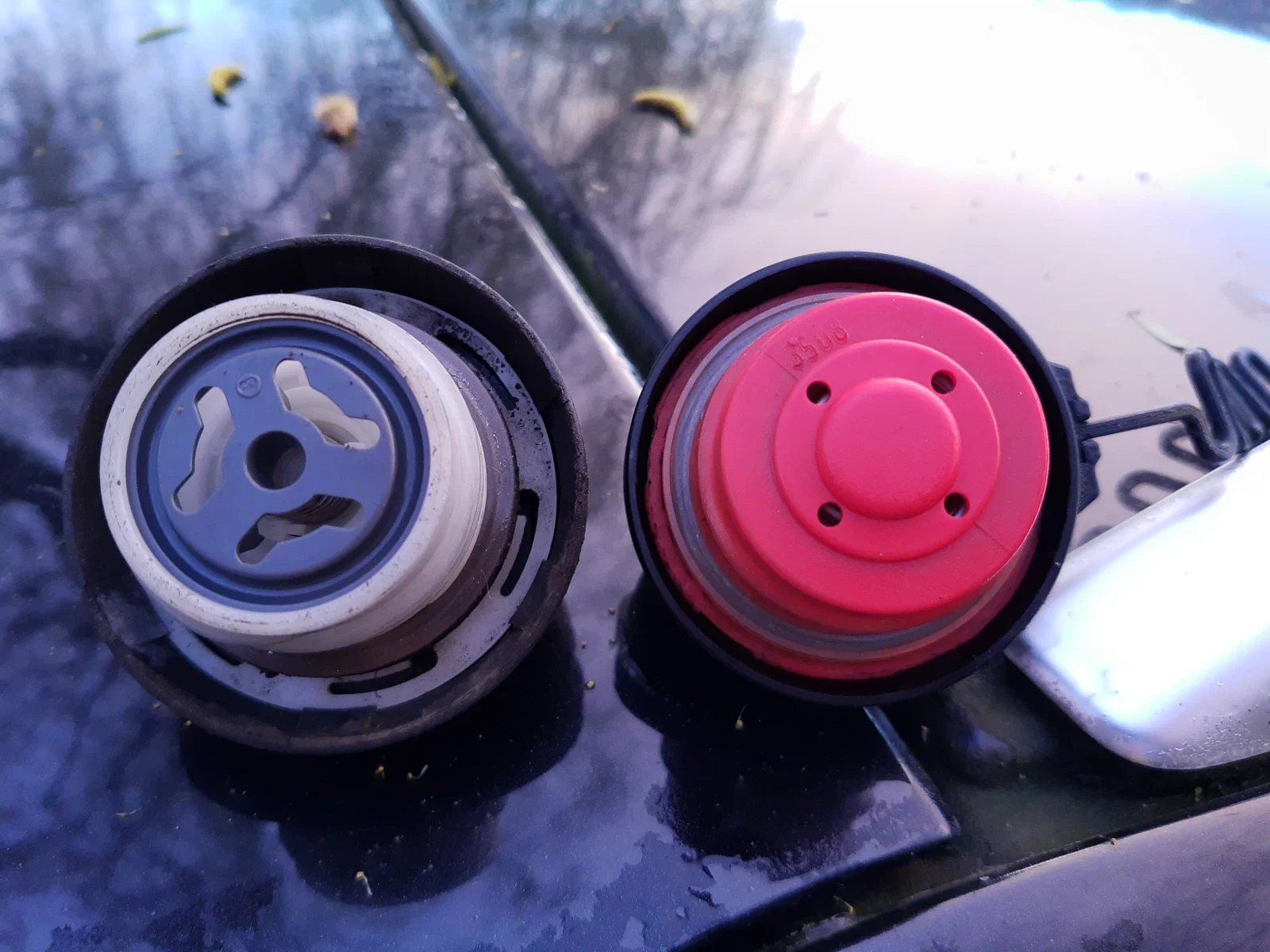

Giờ mình đã upload revision R3 thành 2 biến thể: V1=66mm (nắp xăng màu đỏ), V2=71mm (nắp xăng màu trắng). Đường kính đã khớp, chừa khe 0.5–1mm ở phần rãnh rộng hơn trên nắp.

2024-03-24:

Sau khi dùng revision 1 của thiết kế mình vài tháng, mình không hài lòng lắm. Bản R1 in toàn TPU hoạt động không ổn. Cái vòng ôm quanh nắp xăng bị “dính”, lúc mở/đóng nắp bình xăng cần dùng hai tay để giữ cho vòng khỏi xoay theo. Mình thử làm vòng lớn hơn một chút nhưng chỉ tăng 0.5mm là đôi lúc nó rớt ra, mà vẫn còn bị dính.

Vì vậy giờ mình làm thiết kế 2 mảnh, revision 3. Vòng (ring) phải in bằng PETG và phần dây (cable) phải in bằng TPU. Với thiết kế này, vòng PETG sẽ quay trơn trên nắp xăng.

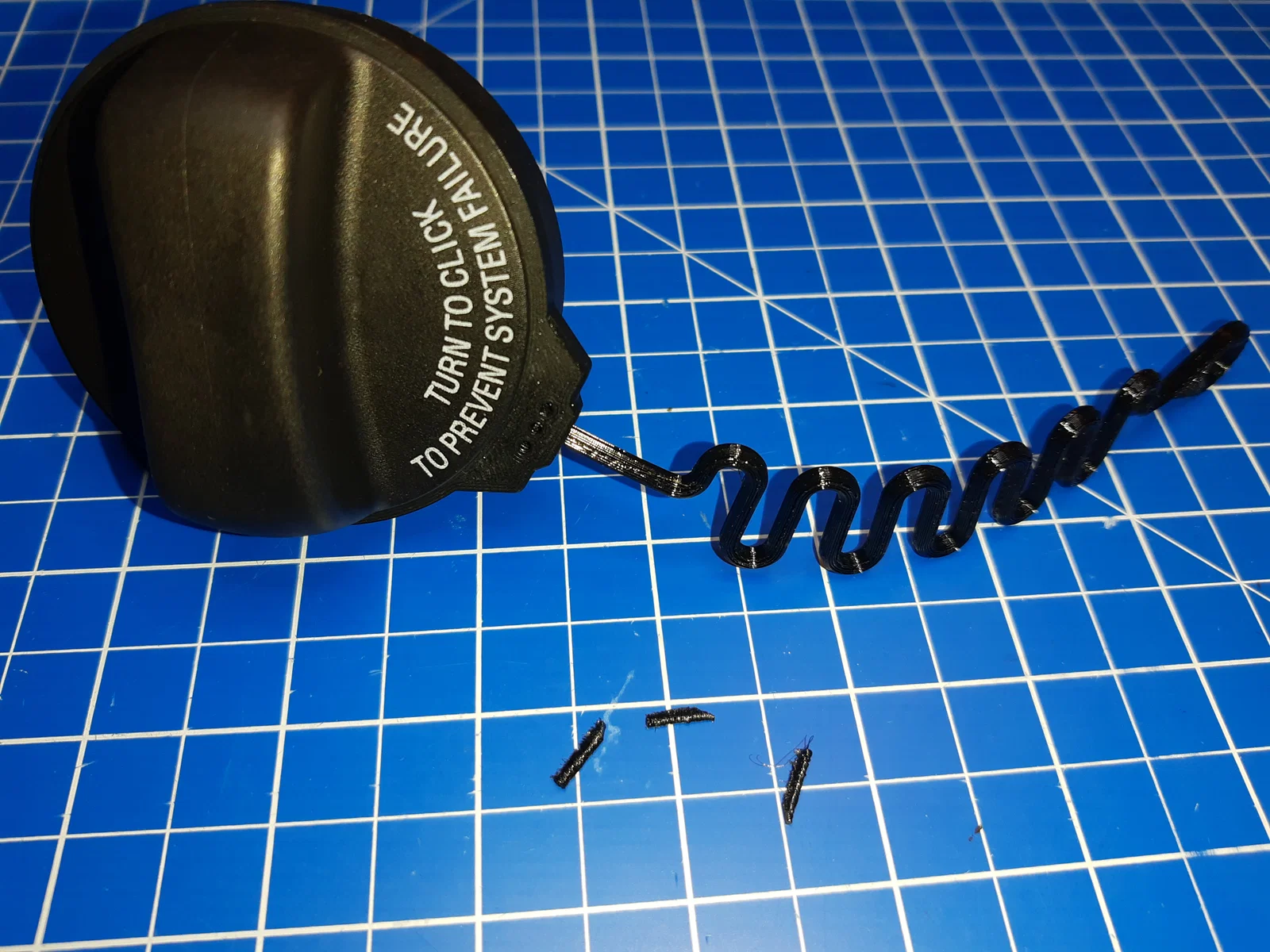

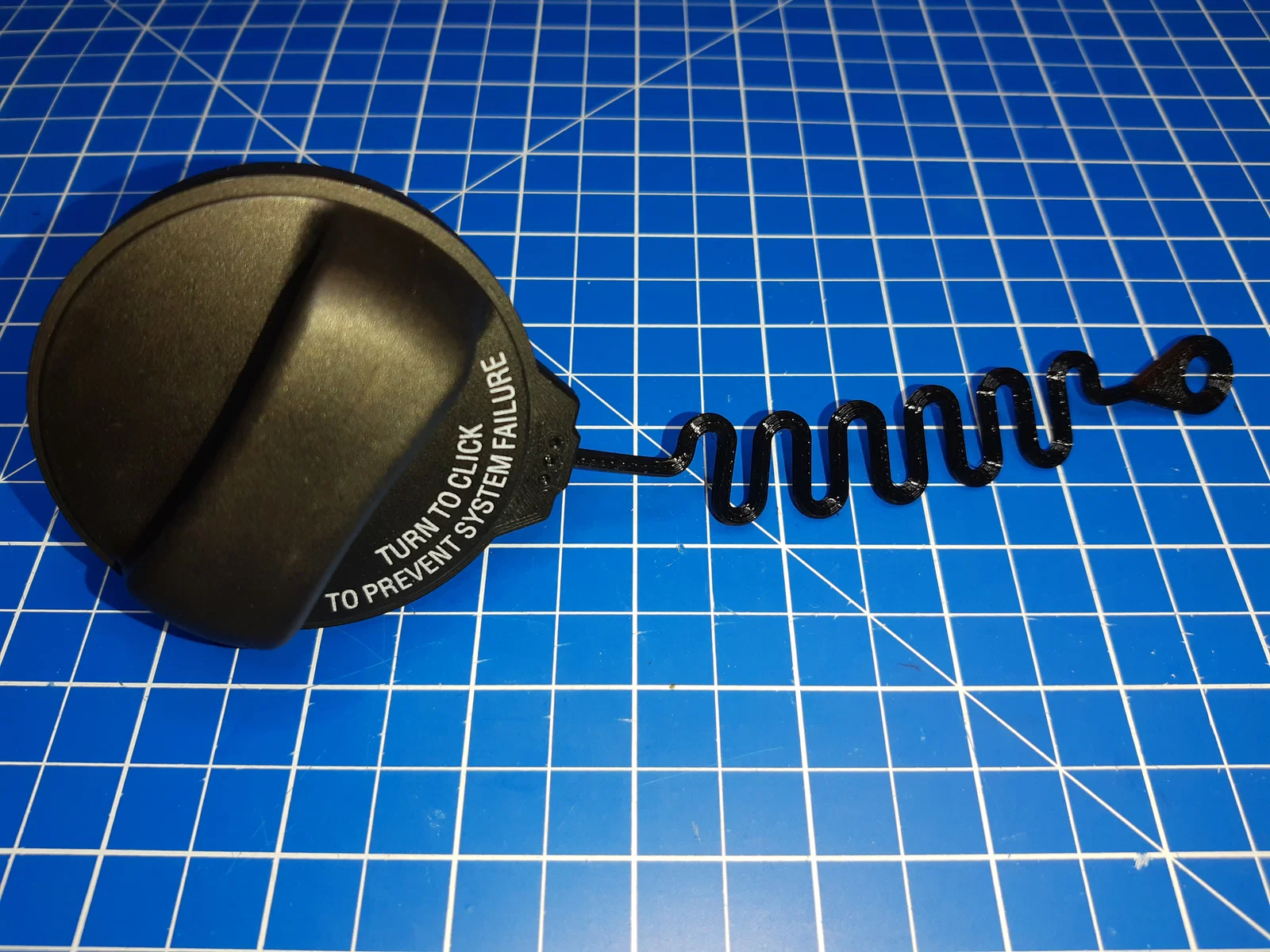

Đã thay hình của R1 bằng hình của R3.

Printing

• Printer: Prusa Mk4
  • Nozzle: 0.4mm
  • Layer height: 0.2mm
  • Infill: 100%
  • Supports: No
• Ring
  • Filament: Prusament PETG
  • PETG chemical Diesel resistance: “Stable” theo tài liệu ở đây.
• Cable
  • Filament: “Das Filament TPU V2”
  • TPU chemical Diesel resistance: “Should have little or no effect on the material at the given concentration and temperature” theo tài liệu ở đây.

Assembly and Installation

• Trước khi bắt đầu, lưu ý là vòng PETG chỉ lắp được 1 lần lên nắp xăng; muốn tháo ra thì phải cắt nó.
• In cả hai chi tiết.
• Dùng kềm cắt (sidecutter) cắt vát 3 cái PullHelpers trên dây TPU để tạo đầu nhỏ/sắc.
  • Hoặc bạn có thể cắt bỏ luôn 3 PullHelpers nếu lúc in ra chúng không đủ chắc. Sau đó dùng vật như tua vít để đẩy đầu dây vào khoang của vòng PETG.

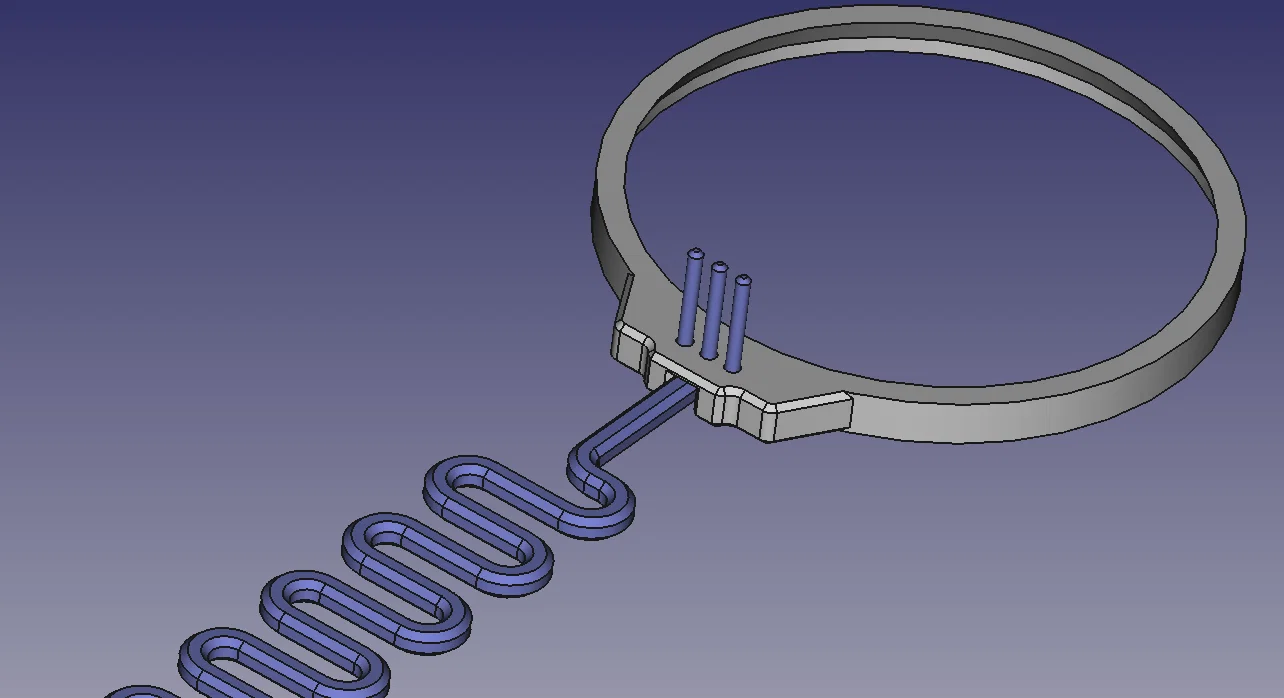

• Luồn 3 PullHelpers qua 3 lỗ trên vòng PETG, xem hình minh hoạ.
• Đẩy đầu dây TPU vào rãnh (slot) của vòng PETG rồi dùng kềm kéo nhẹ PullHelpers.
• Khi dây TPU đã vào đúng vị trí hoàn toàn, либо dùng kềm kéo mạnh 3 PullHelpers để chúng tự đứt, hoặc cắt sát mặt vòng PETG.

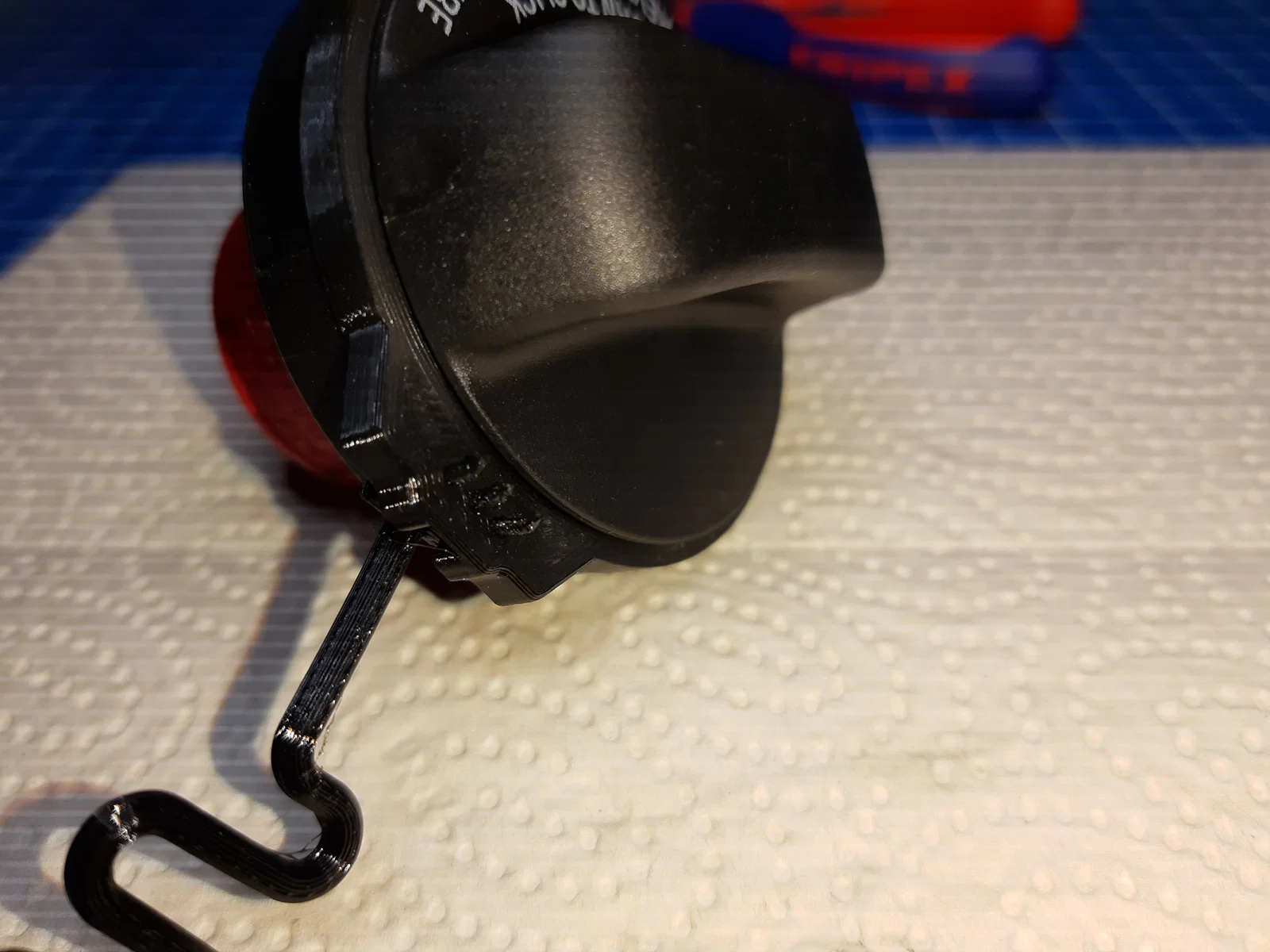

• Lắp vòng PETG lên nắp xăng từ phía tay cầm. Canh đúng chiều theo góc của vòng khớp với góc bên trong rãnh của nắp xăng.
