Quạt driver BTT Kraken (mod thêm cable anchor và offset 10mm)

Remix từ BTT KRAKEN driver fan – Giá đỡ quạt làm mát driver Tác giả AnthonyMigli_1475900

Tác giả liqwid_510156

Lượt tải: 164
Lượt thích: 24
Lượt coi: 636
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 4 file · 1,8 MB· 1,8 MB

File 4 1,8 MB

BTT_Kraken_Driver_Fan_10mm_offset_and_cable_anchor_with_retaining_arm_1776516970.stlSTL · 396 KB
BTT_Kraken_Driver_Fan_10mm_offset_and_cable_anchor_1776516972.stlSTL · 318,5 KB
BTT_Kraken_Driver_Fan_10mm_offset_and_cable_anchor_2_versions_1776516973.stepSTEP · 782 KB
Original_BTT_Kraken_Driver_Fan_rebuilt_1776516974.stepSTEP · 297,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #309526
Danh mục: Máy In 3D
Ngày đăng: 18/04/2026
Giấy phép: CC BY-NC-SA — Ghi công, phi thương mại, chia sẻ tương tự
Thẻ: fan
bigtreetech
5015
coolingfan
kraken

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

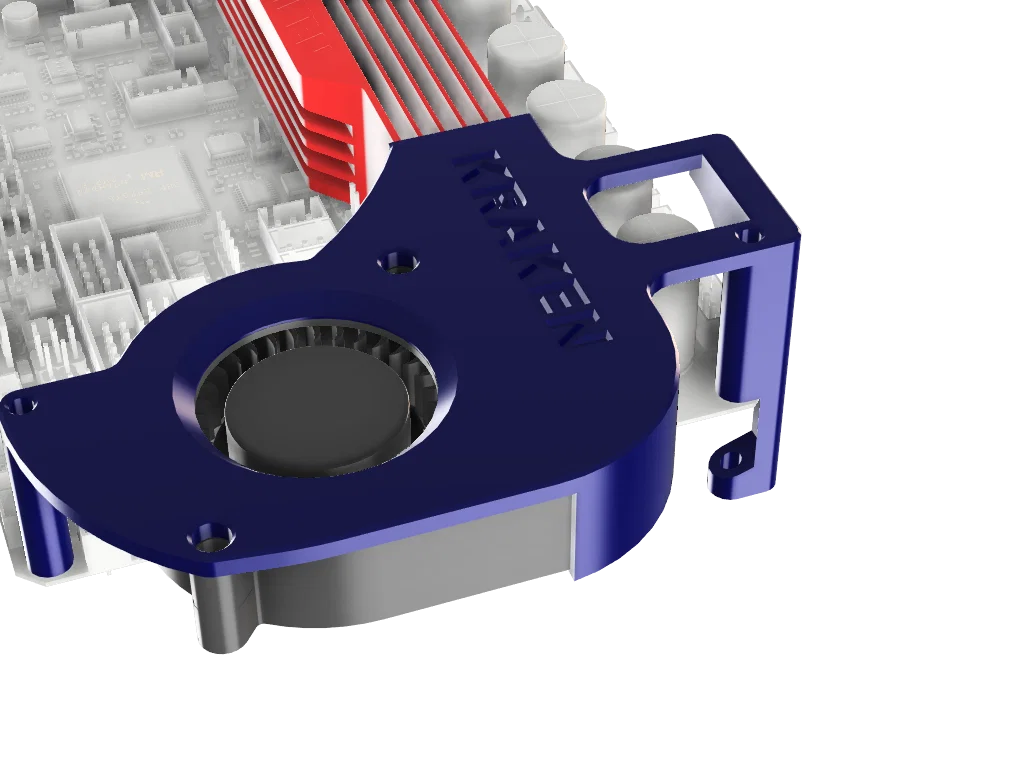

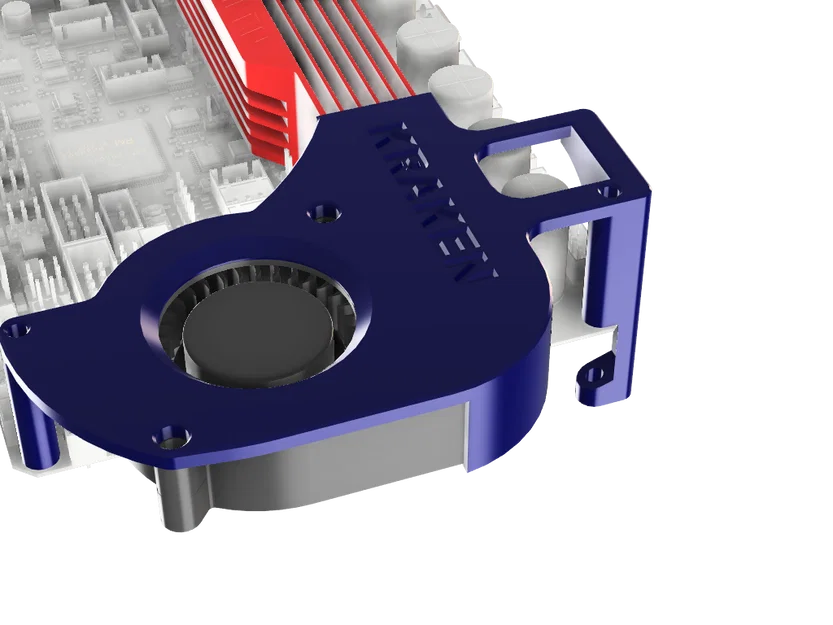

Đây là bản remix từ mẫu rất hay của Lansi1d: giá đỡ quạt thiết kế cho mainboard của máy in 3D BTT KRAKEN

Bản này dời quạt 5015 ra 10mm để dễ thao tác hơn với một số connector của Kraken. Ngoài ra còn có thêm một điểm neo dây (cable anchor) để bạn đi dây stepper motor bằng dây rút (zip tie).

Có 2 phiên bản: một bản có tay giữ (retaining arm) để bạn dùng vít dài hơn M3x45 mm hoặc M3x50 mm nhằm neo chi tiết vào kraken mount, vì quạt 5015 bị offset có thể sẽ tạo lực kéo nhiều hơn một chút.

Mình đã dựng lại mẫu gốc của Lansi1d để thực hiện các chỉnh sửa này, nên mình cũng đính kèm file STEP cho phần đó, cùng với các model của mình tại đây. Bản remix này được cấp phép theo cùng license với bản gốc.
