Insert zero-clearance cho Skil TS6307 (Skil Table Saw Zero Clerance Insert)

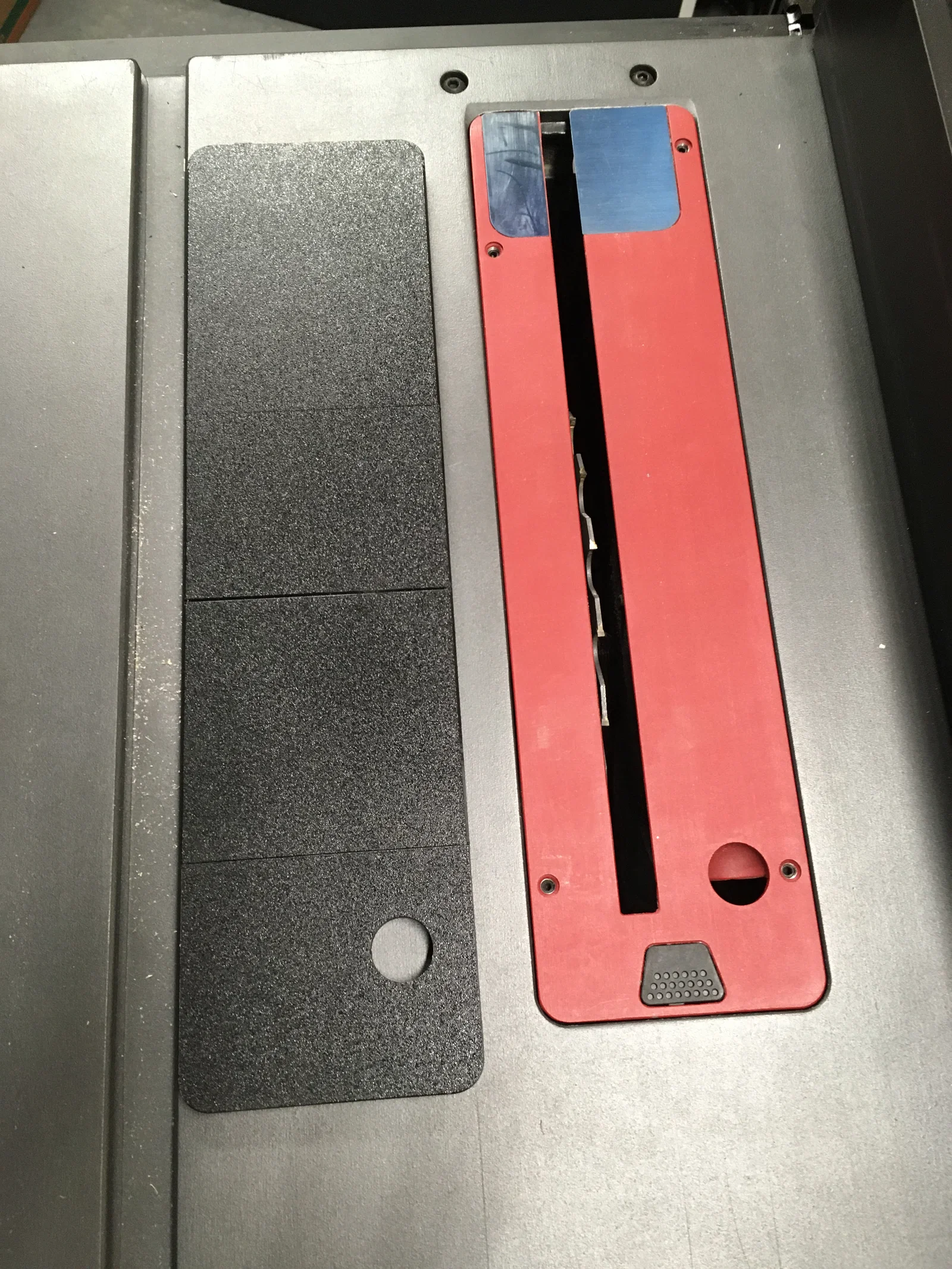

Đây là miếng insert zero-clearance cho máy cưa bàn Skil TS6307. Máy của mình đi kèm một miếng insert kim loại cũng ngon. Nhưng mình làm cái này để có insert zero-clearance, đồng thời in thử trước khi làm bản dành cho dado blade. PETG là vật liệu hợp cho món này vì dai và bền. PLA có thể hơi giòn và dễ bị ảnh hưởng bởi nhiệt độ ấm/nóng.

Mình có chừa sẵn các lỗ ở vị trí vít chỉnh cao độ (height-adjustment screws). Mình chưa dùng tới vì chiều cao đang ổn. Nếu bạn tính dùng thì có thể phải chỉnh đường kính hoặc khoan rộng ra để vừa với threaded inserts bạn đang dùng. Bạn cũng có thể muốn gọt bớt một ít phần đáy của tấm để có thêm biên độ chỉnh.

Mình đã bỏ cái locking tab ở phía gần người (near side). Mình có nghĩ tới việc gắn một cái cabinet door roller latch ở đó thay thế, nhưng chưa thử. Không có latch thì nó vẫn khá chắc.

Models

• Standard - three-piece
  • Thiết kế cho lưỡi cưa tiêu chuẩn, chia thành 3 phần để có thể in hết trên Prusa Mini.
• Standard - Single piece
  • Dùng cái này nếu máy in của bạn đủ lớn để in nguyên khối. Hoặc bạn có thể dùng làm bản nền để chỉnh sửa (ví dụ: muốn chia thành 2 phần thôi, hoặc làm remix, v.v.). Mình chưa in thử model này.
• Dado Blade (three-piece and single piece)
  • Các bản này thiết lập cho dado blade 6" (rộng tối đa 5/8").
• Outline Template (three-piece and single piece)
  • Mình dùng cái này để kiểm tra chắc chắn không bị cấn/chạm gì trước khi in các bản in lâu hơn.
• Insert Blank - Single piece
  • Bản này không có khoét rãnh cho lưỡi cưa. Có thể dùng làm điểm bắt đầu nếu bạn muốn thiết kế lại cho kiểu khoét khác (ví dụ: dado nhỏ/lớn hơn, chỉ cắt dọc (vertical cuts), v.v.).

Printing Options

Mình dùng modifier ở khe lưỡi (blade slot) để đổi sang 100% infill tại khu vực sẽ bị lưỡi cắt xuyên qua.

Support của mình khi in PETG thì tháo ra không được “sạch” lắm, nên mình có chừa clearance giữa các bề mặt ghép. Có thêm 0.4 mm clearance ở những vùng có support (và 0.2 mm clearance giữa các bề mặt mating khác). Dù vậy mình vẫn thấy tốt nhất là dùng giũa (file) đi lại mặt support để làm sạch thêm chút.

In trên textured build plate cho bề mặt nhìn đẹp.

Mình có kèm print files chủ yếu để ước lượng thời gian in. Chúng vẫn nên chạy ổn trên Prusa Mini, nhưng mình khuyên bạn tự slice lại để đảm bảo mọi setting đúng với máy của bạn.

General Options: 0.20 mm layer height, 20% infill, 5 top layers, 4 bottom layers, 3 perimeters.

Assembly

Các mối dovetail của mình khít khá vừa, và mình đã dùng bản insert 3 mảnh vài lần mà còn không cần dán keo. Mình dùng superglue để dán lại, thấy ổn, nhưng nó làm vật liệu bị đổi màu nhẹ. Epoxy loãng (thin epoxy) cũng có thể hợp.

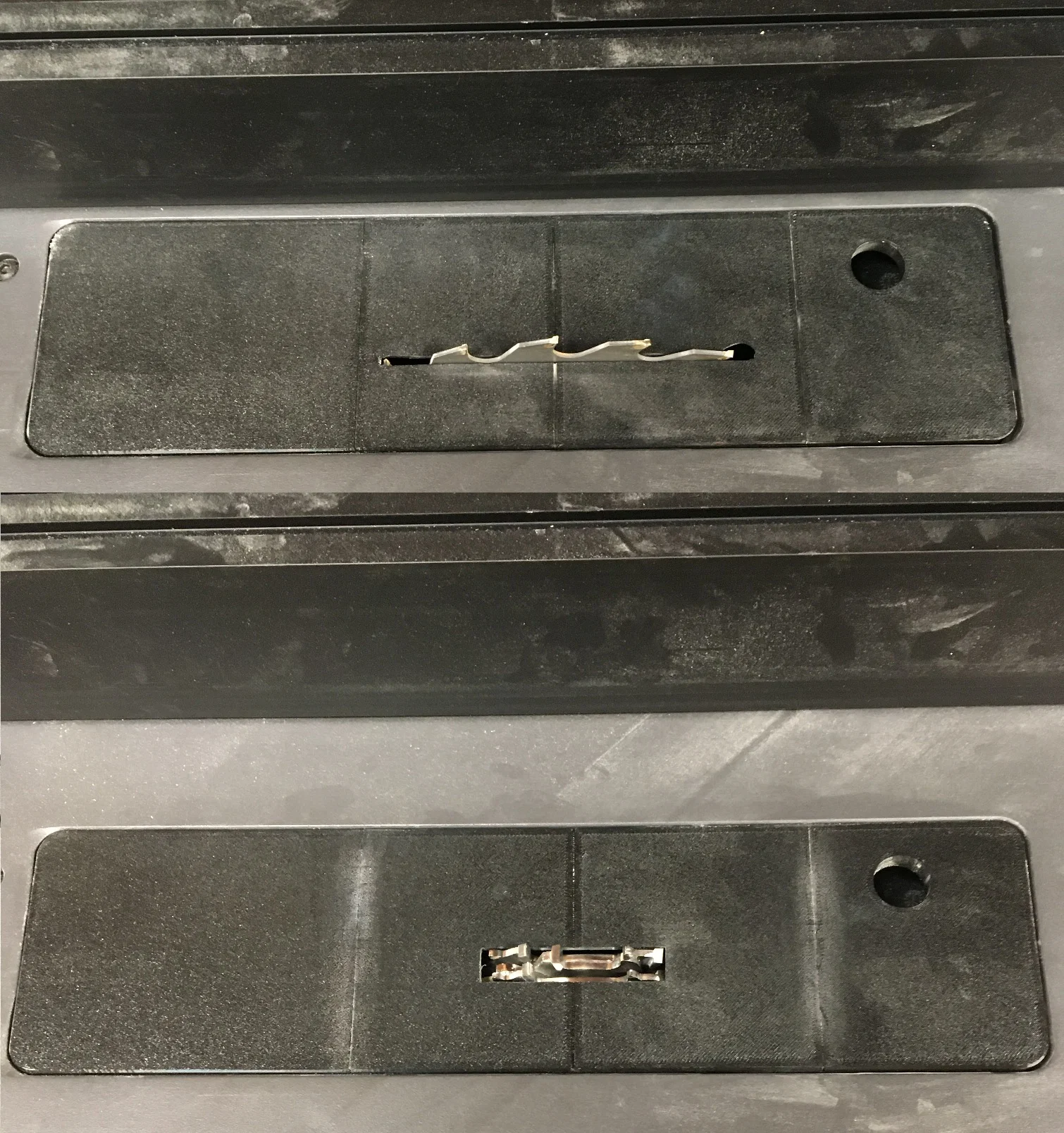

Khi nâng lưỡi cưa cắt xuyên qua vật liệu, mình chèn vài khúc gỗ ở hai đầu insert để đảm bảo nó không bị nhấc lên. Cắt xong mình giũa nhẹ phần miệng cắt để bỏ bavia (burrs).

Which version table saw do you have?

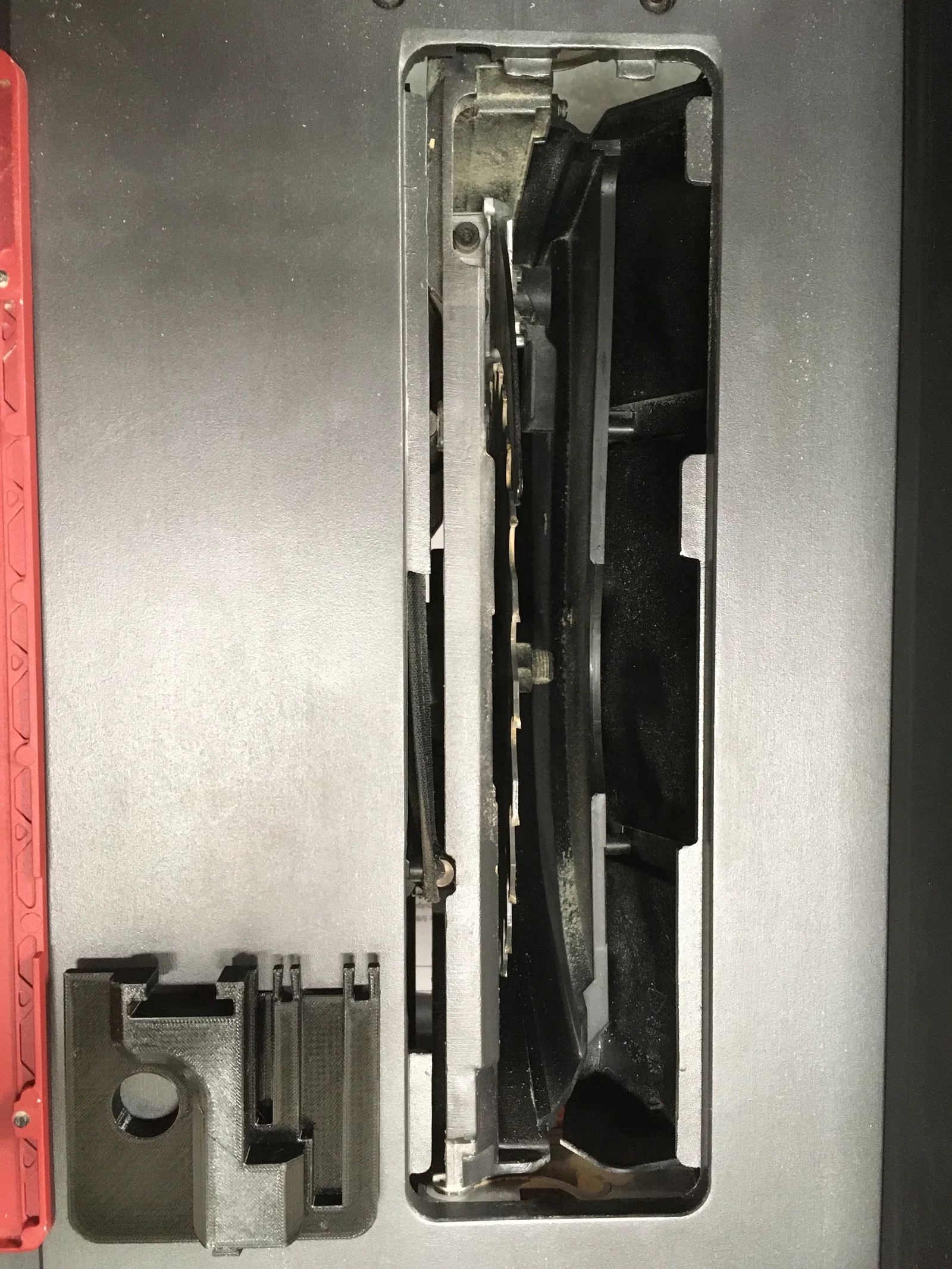

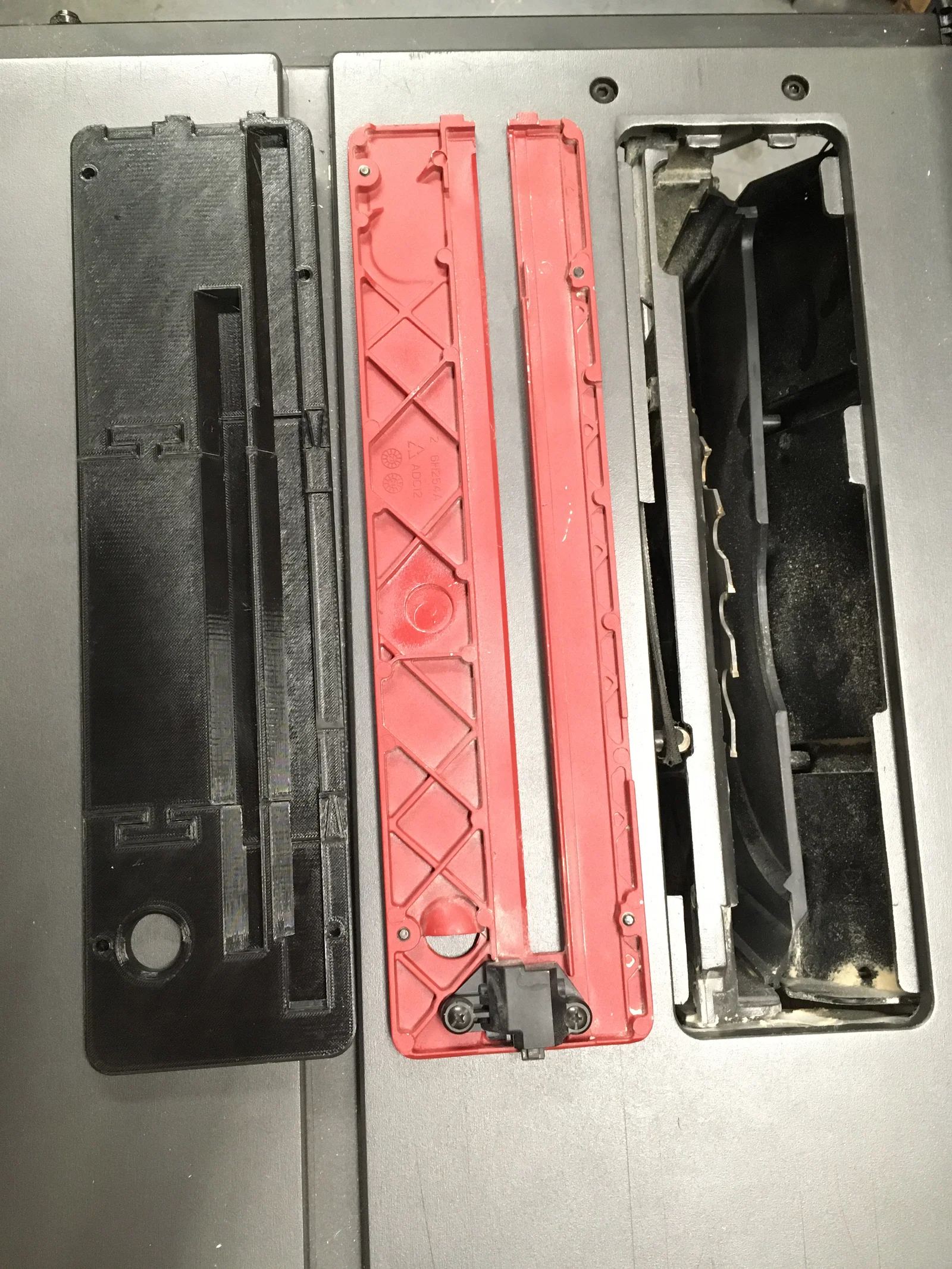

Có vẻ nếu máy của bạn đi kèm insert nhựa thì thiết kế bản gốc sẽ vừa. Nếu đi kèm insert kim loại thì bản remixed này sẽ vừa. Mình có up hình máy của mình để bạn so sánh. Điểm dễ thấy nhất là phần khoét ở bên trái, phía cuối xa (far end) của ô mở. Bản cũ có hai chỗ khoét nửa hình tròn. Bản mới có một khoét dạng nửa rãnh (single half-slot). Nếu máy của bạn không giống kiểu nào trong hai kiểu này thì báo mình biết nhé!
