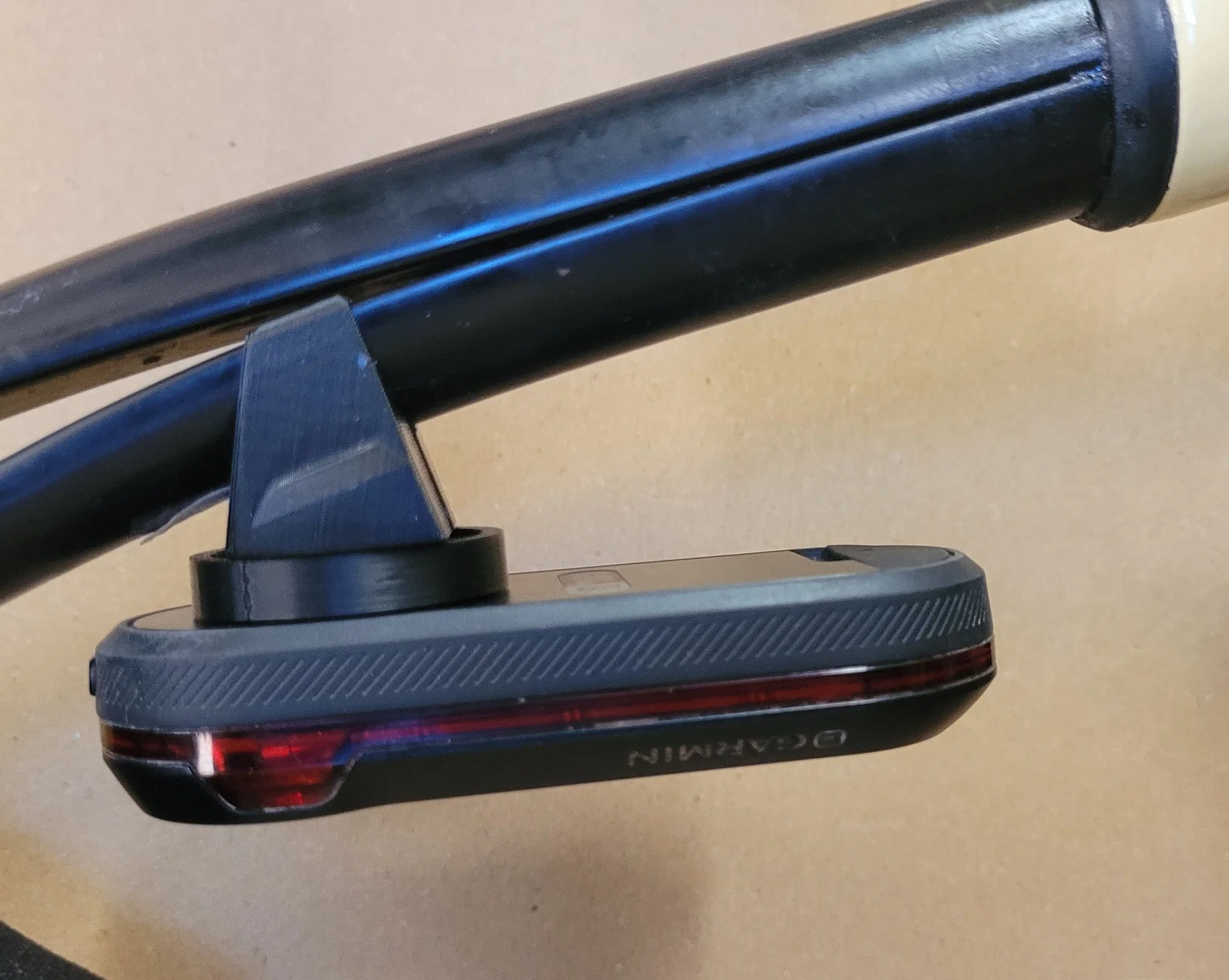

Ngàm gắn Garmin Varia cho cọc yên Canyon VCLS 2.0

Ngàm gắn Garmin Varia tối giản cho cọc yên Canyon VCLS 2.0, loại cọc có trên một số mẫu xe Grail, Grizl hoặc Endurace.

Nên in bằng ABS hoặc vật liệu khác không quá cứng.

Lúc lắp đặt cần hoặc tháo cọc yên ra và tách hai lá carbon, hoặc tháo yên và bộ kẹp yên.

Phần cứng cần có:

• 2x threaded heat set insert M3 x 5 x 4mm (chuẩn Voron)
• 2x vít M3 đầu chìm (countersunk head screw)

Ghi chú khi in:

• Kẹp cọc yên: không cần supports, in đúng theo cùng hướng khi gắn lên xe. Phần mỏng ôm vòng quanh phải được in bằng các vòng liên tục (continous loops), nếu không khi chịu lực sẽ dễ hư! Phần này đòi hỏi máy in của bạn phải canh dung sai (tolerances) sát, nếu không hai đầu gần chạm nhau có thể bị dính lại — dù thường vẫn có thể tách ra, ví dụ dùng đục (chisel). Ngoài ra cần độ bám bàn in (bed adhesion) tốt vì diện tích tiếp xúc nhỏ.
• Ngàm quarter-turn: đặt phẳng trên bàn in, mặt hướng về phía Varia quay lên trên. In kèm supports (chỉ trên build plate).
