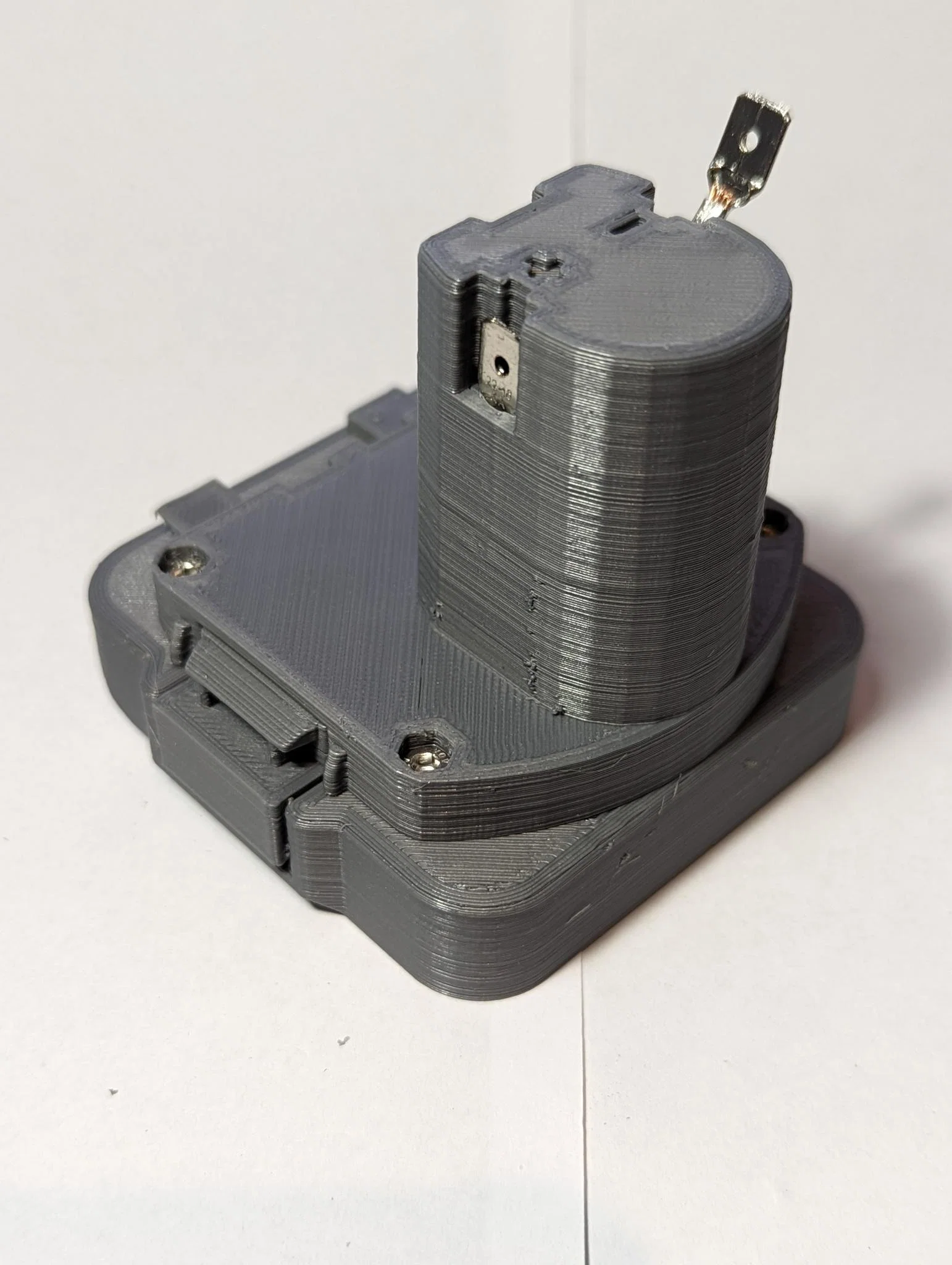

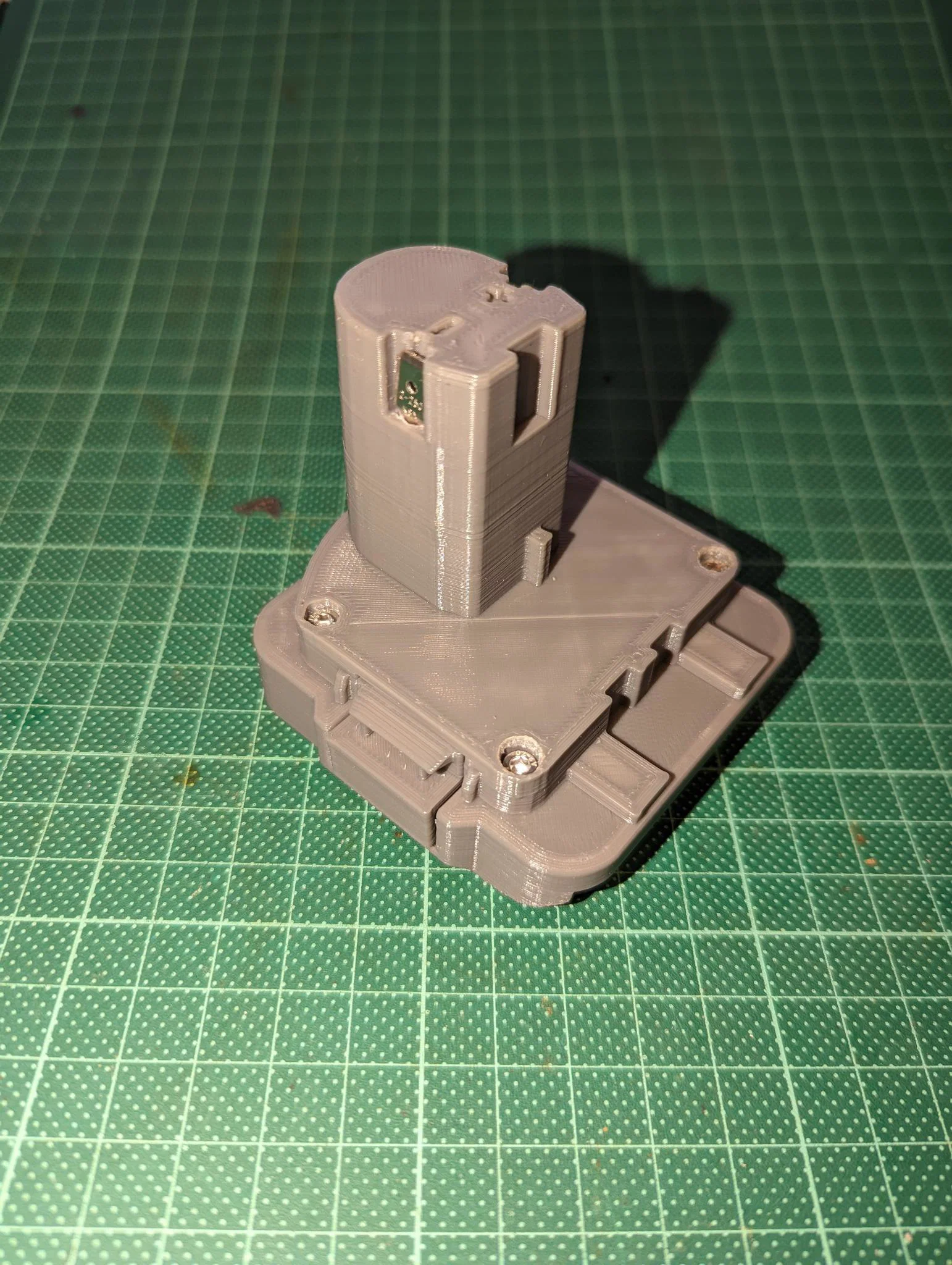

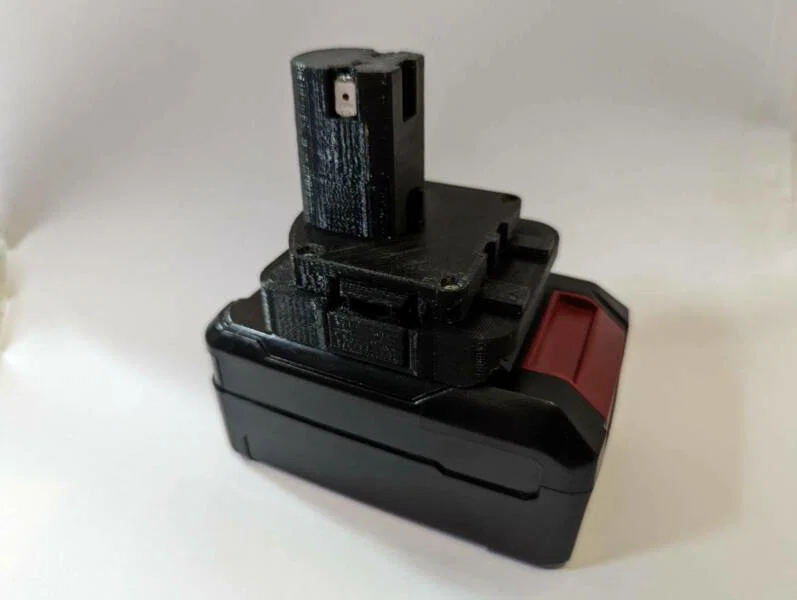

Adapter Ozito Battery to Ryobi Skin (Đổi pin Ozito/Einhell sang Ryobi)

Chắc cũng có khá nhiều người ở Úc đang cần cái này. Tất cả các phần còn lại đều lấy từ “donor object” mà bản remix này dựa theo.

Remixed từ:

https://www.thingiverse.com/thing:2007996

https://www.thingiverse.com/thing:1811192

Cảm ơn Simhopp

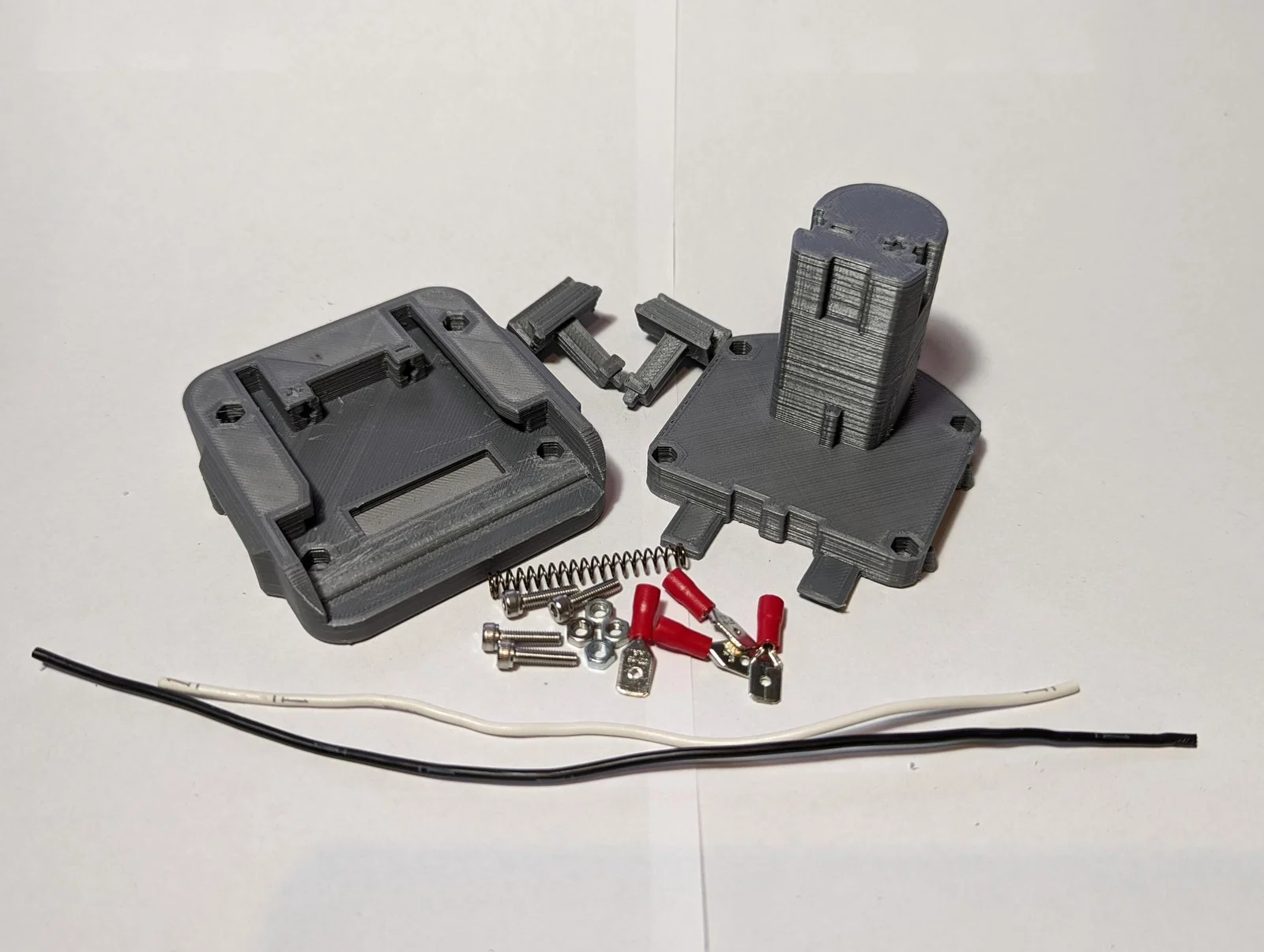

Yêu cầu thêm

4 x 6mm male spade connectors
4 x M3 nuts
4 x M3 10mm socket head bolts
2 x wires
Lò xo dài 40mm, đường kính 5mm, 0.5 gauge

https://www.aliexpress.com/item/4000282581926.html

https://www.aliexpress.com/item/4000253156130.html

https://www.aliexpress.com/item/4000404713325.html

https://www.aliexpress.com/item/1005002536637698.html

Hướng dẫn lắp ráp

Mình thấy nếu lấy mũi khoan 3mm khoan lại (chạy xuyên) qua tất cả các lỗ bắt bolt thì lúc vặn bolt vào sẽ mượt hơn.

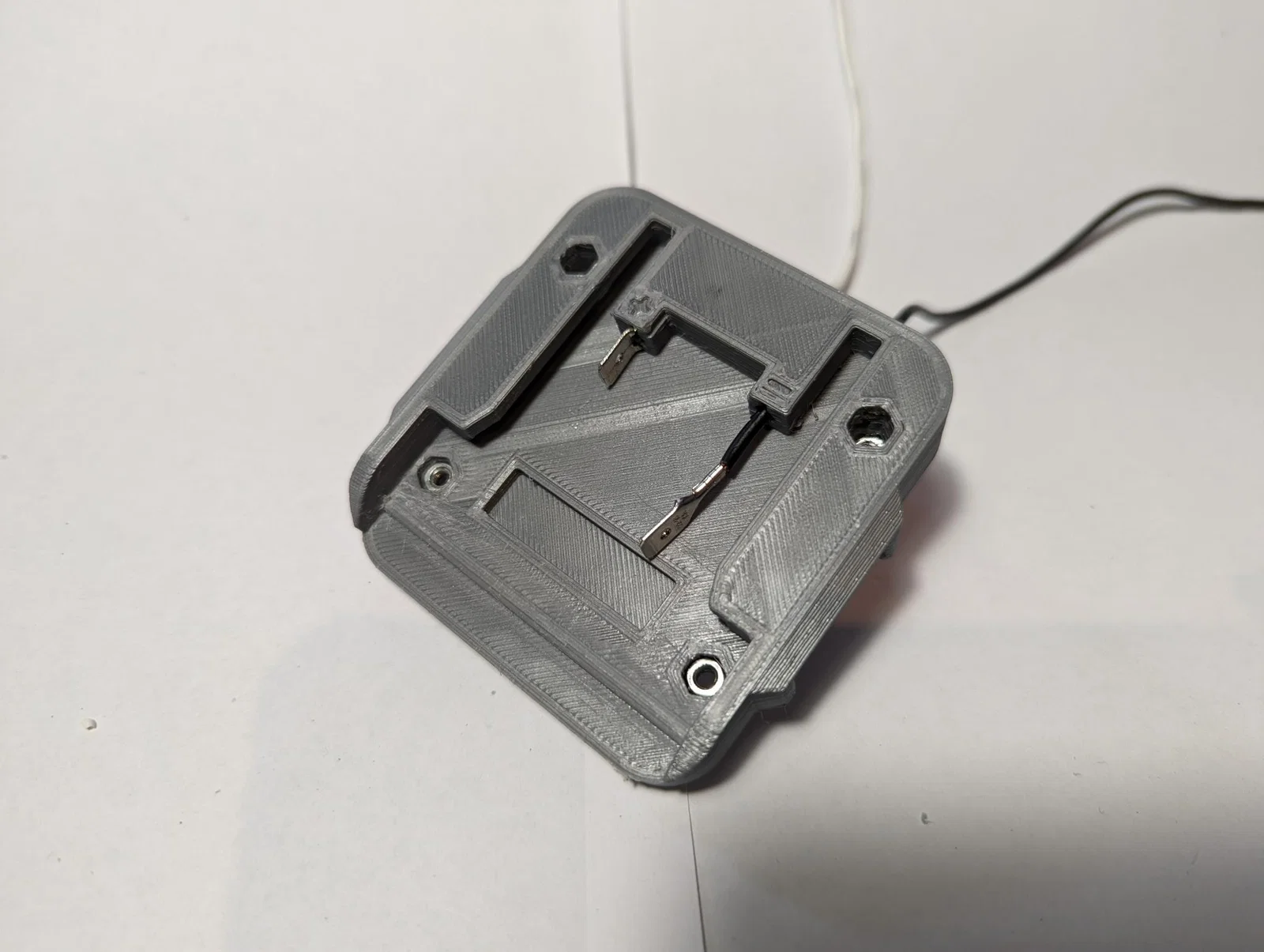

Tuốt lớp cách điện ở các đầu spade terminal và lắp một cái vào một đầu của mỗi sợi dây, rồi luồn dây qua các lỗ ở base plate, nhớ đúng cực (polarity). Dùng kìm đẩy terminal vào thêm vài mm cuối, nó sẽ khít vừa vặn.

Đặt các con ốc (nuts) vào base plate.

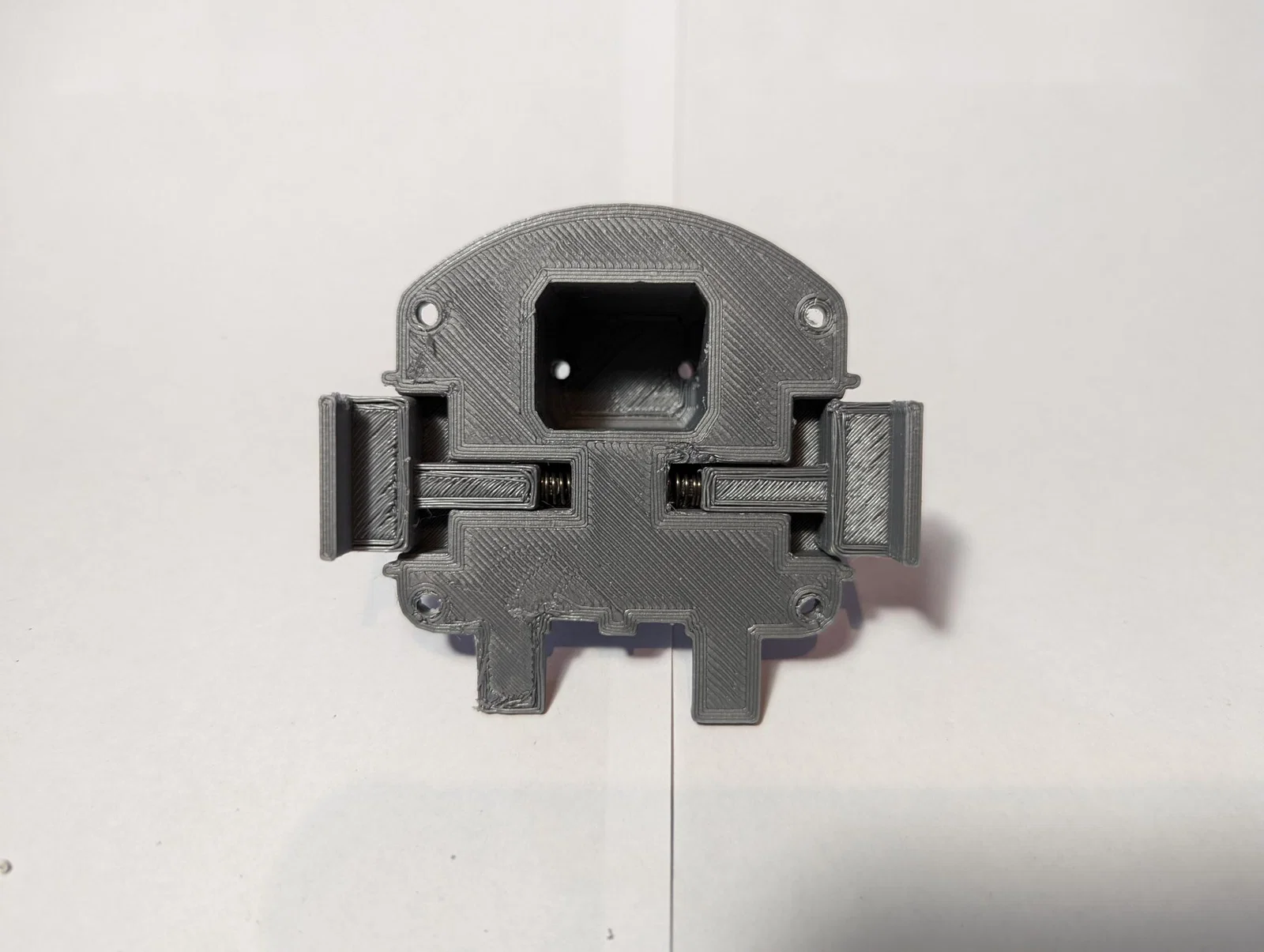

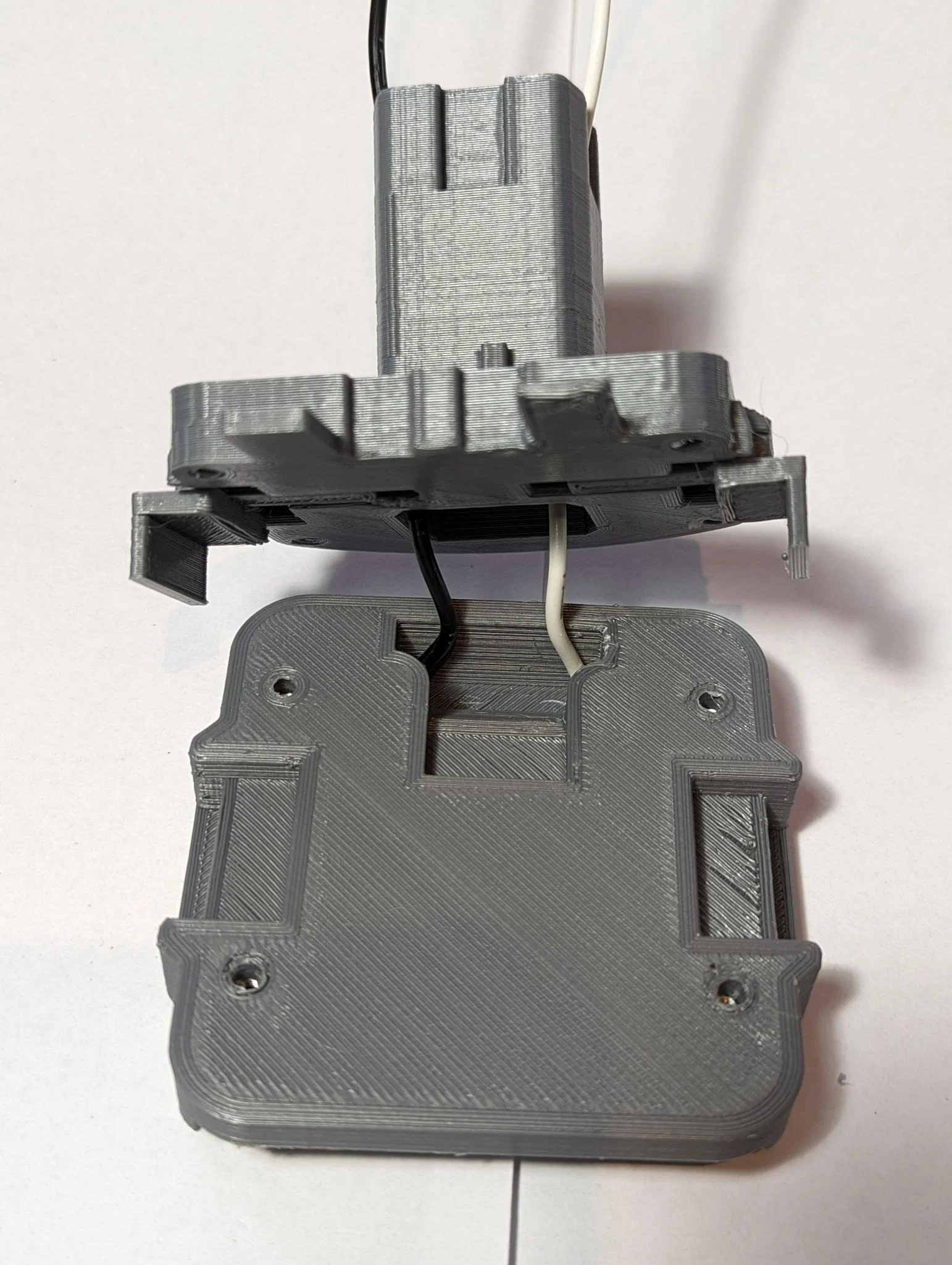

Đặt lò xo và các nút (buttons) vào top plate, sau đó luồn dây vào đúng các lỗ tương ứng bên trong lên tới phần male Ryobi ở phía trên, rồi bắt vít top plate xuống base plate. Trong lúc siết, nhớ kéo dây lên để giảm phần dây dư (slack) bên trong adaptor.

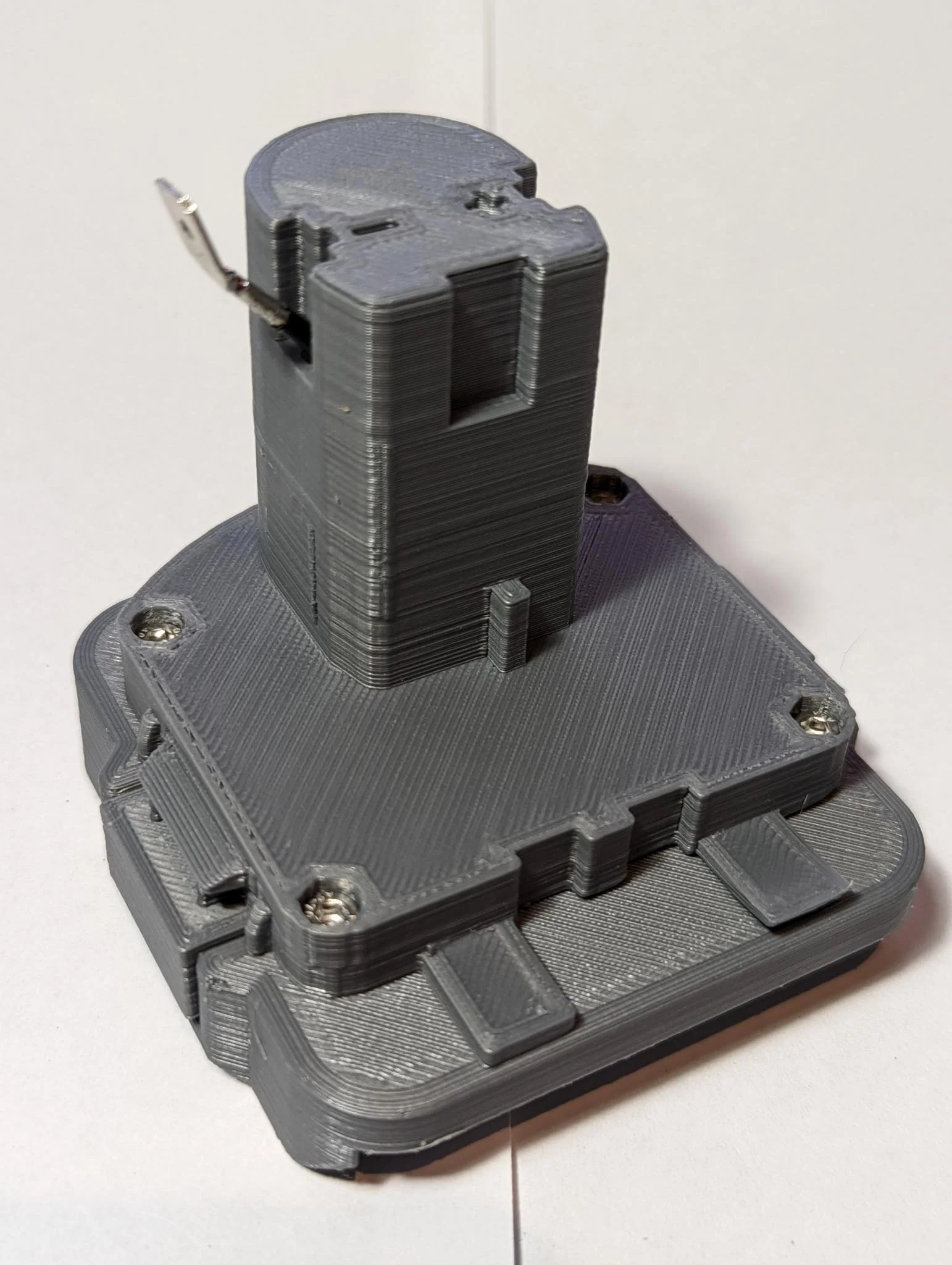

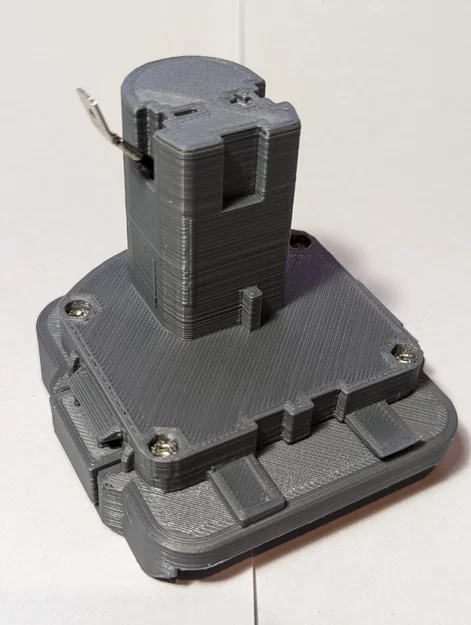

Cắt phần dây dư thò ra phía trên và lắp các terminal, tuốt cách điện giống như ở base plate. Mình thấy nếu bẻ terminal hơi nhẹ một chút, lúc ấn xuống phía trên thì terminal sẽ tự giữ tại chỗ nhờ ma sát.

Nếu muốn giữ các terminal chắc hơn, bạn có thể nhỏ vài giọt keo 502 (super glue), nhưng mình thấy thường không cần.
