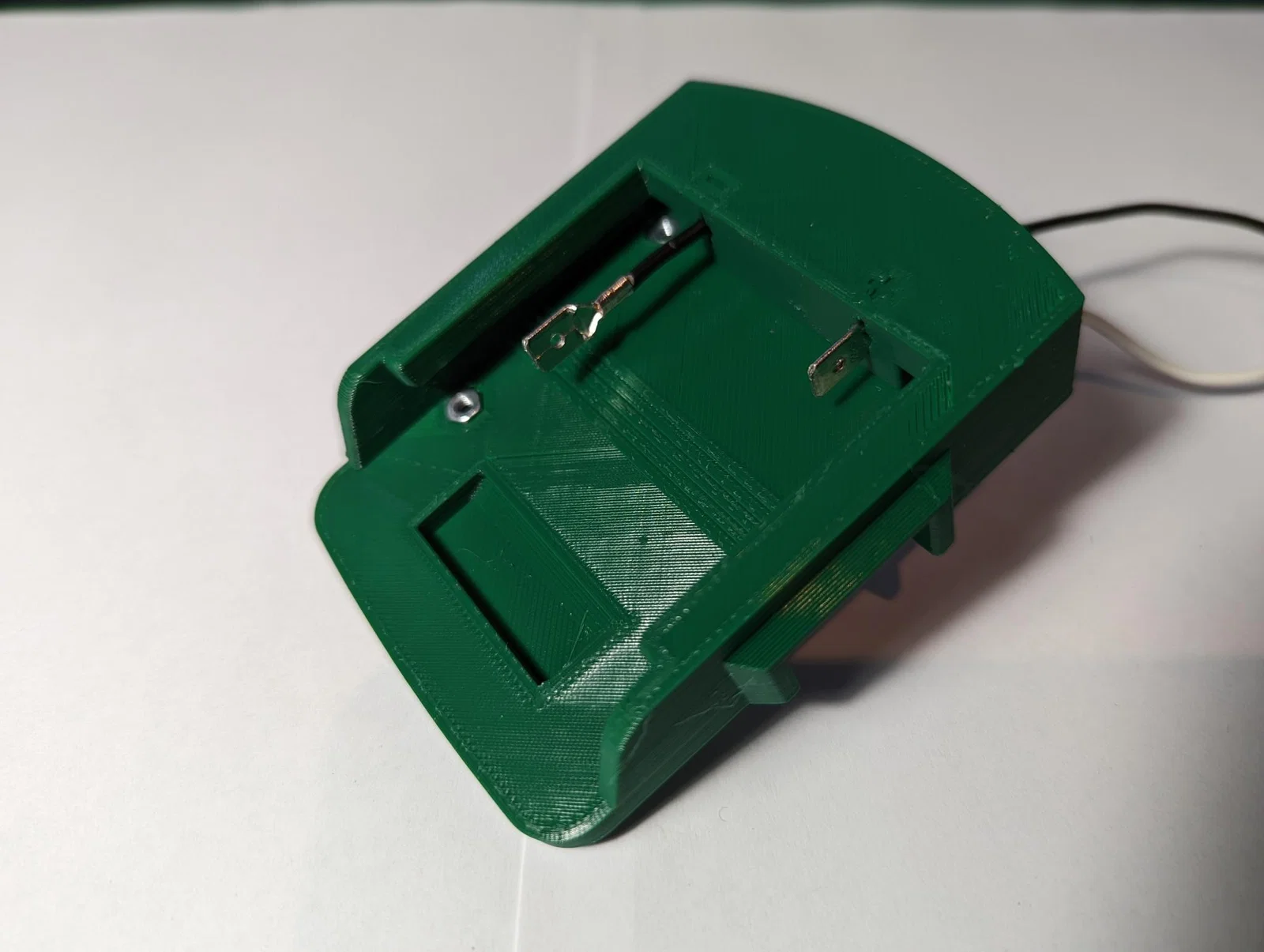

Adapter pin Xfinity Pro (Aldi) sang Ryobi Skin

Chắc cũng có khá nhiều anh em ở Úc đang cần cái này. Tất cả các phần còn lại đều lấy từ mẫu gốc (donor object) mà mình remix từ đó.

Remixed từ (mình bị lỗi không link remix Thingiverse được):

https://www.thingiverse.com/thing:2007996

https://www.thingiverse.com/thing:1811192

Cảm ơn Simhopp

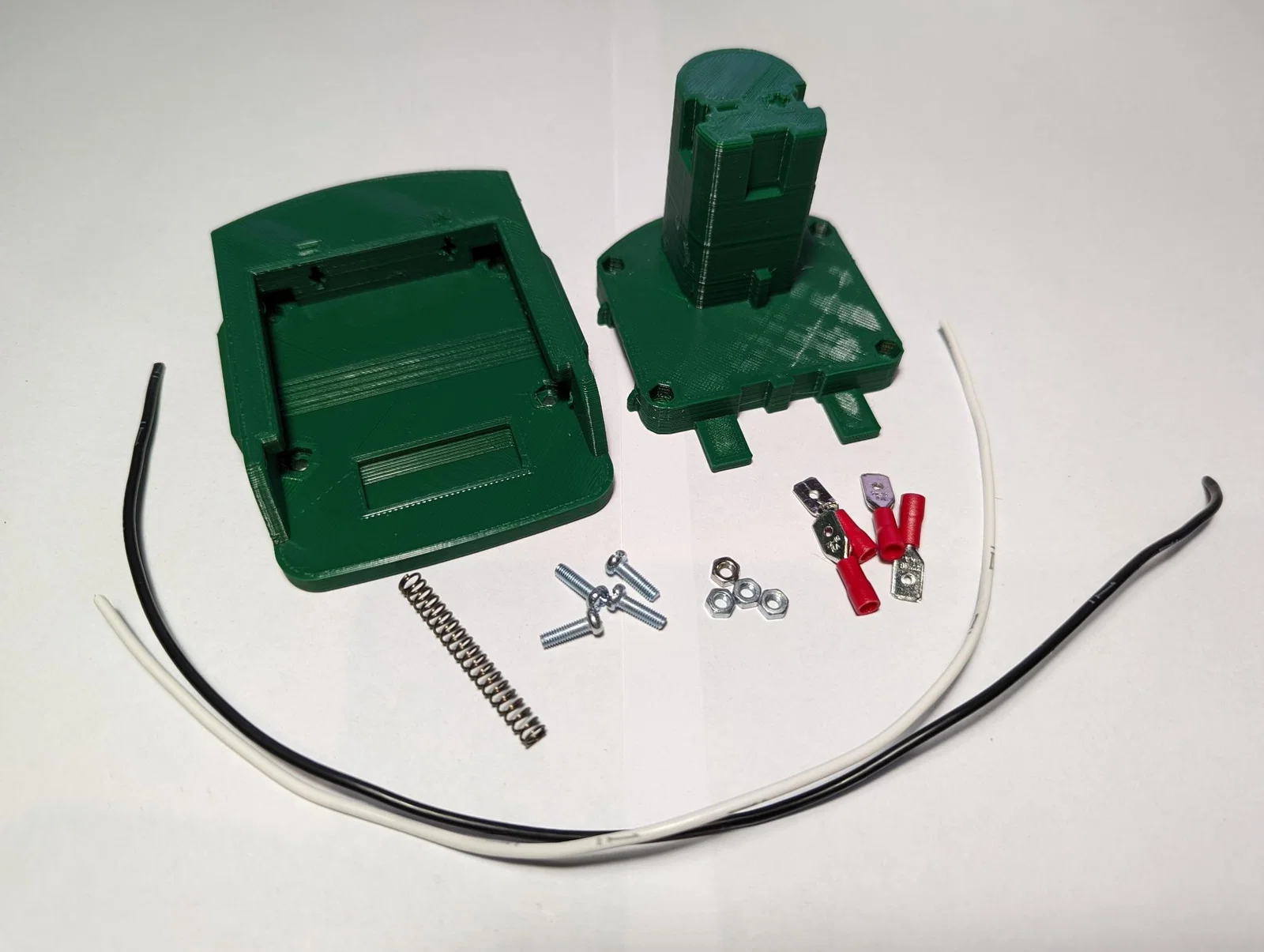

Yêu cầu thêm

4 x 6mm male spade connectors

4 x đai ốc M3

4 x bu lông lục giác chìm (socket head) M3 dài 10mm

2 x dây điện

Lò xo dài 40mm, đường kính 5mm, 0.5 gauge

Hướng dẫn lắp ráp

Mình thấy nếu dùng mũi khoan 3mm khoan/doa lại tất cả lỗ bắt vít thì sẽ dễ vặn bu lông vào mượt hơn.

Tuốt phần cách điện ở đầu cos spade và bấm/ lắp một cái vào một đầu của mỗi sợi dây, rồi luồn dây qua các lỗ ở tấm đế (base plate), nhớ đúng cực (polarity). Dùng kìm đẩy cos vào thêm vài mm cuối, nó sẽ vào khít và chắc.

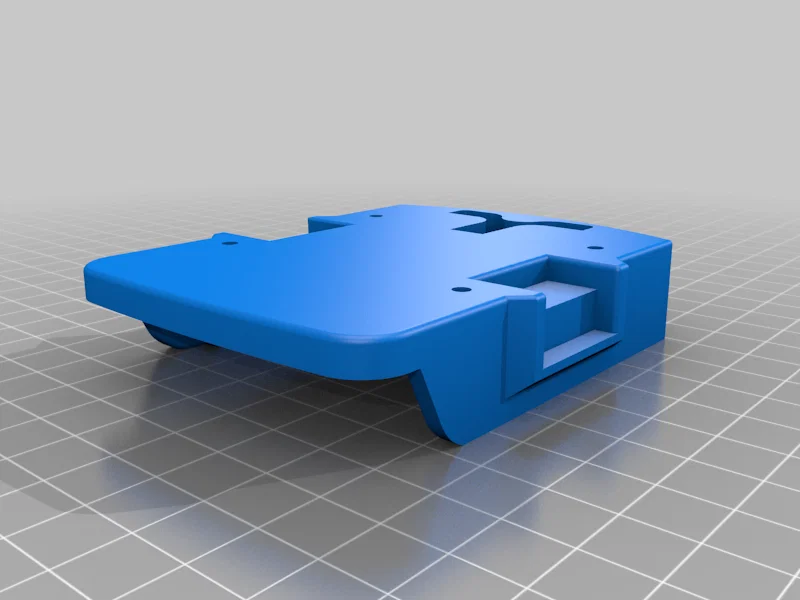

Đặt các đai ốc vào tấm đế.

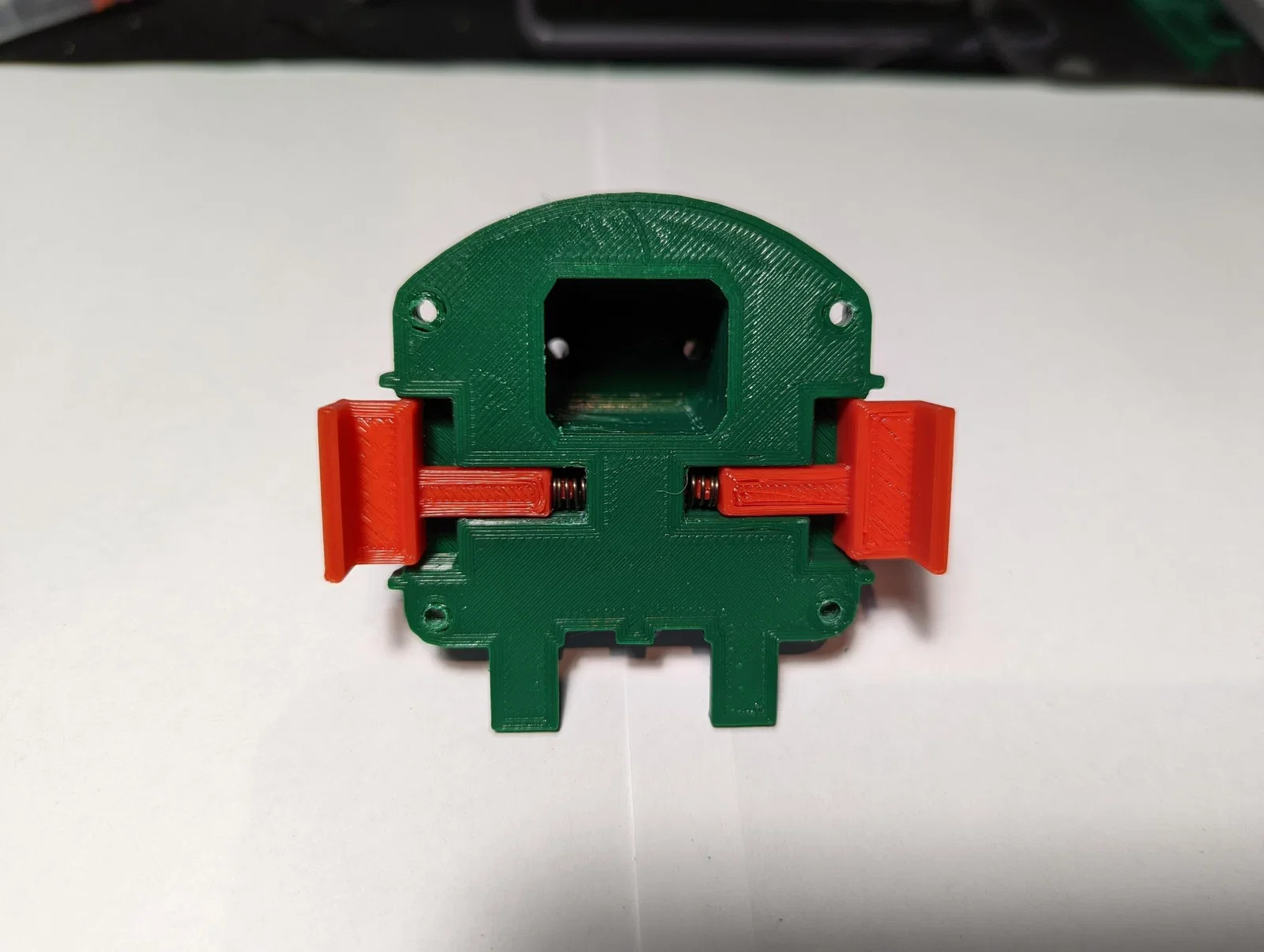

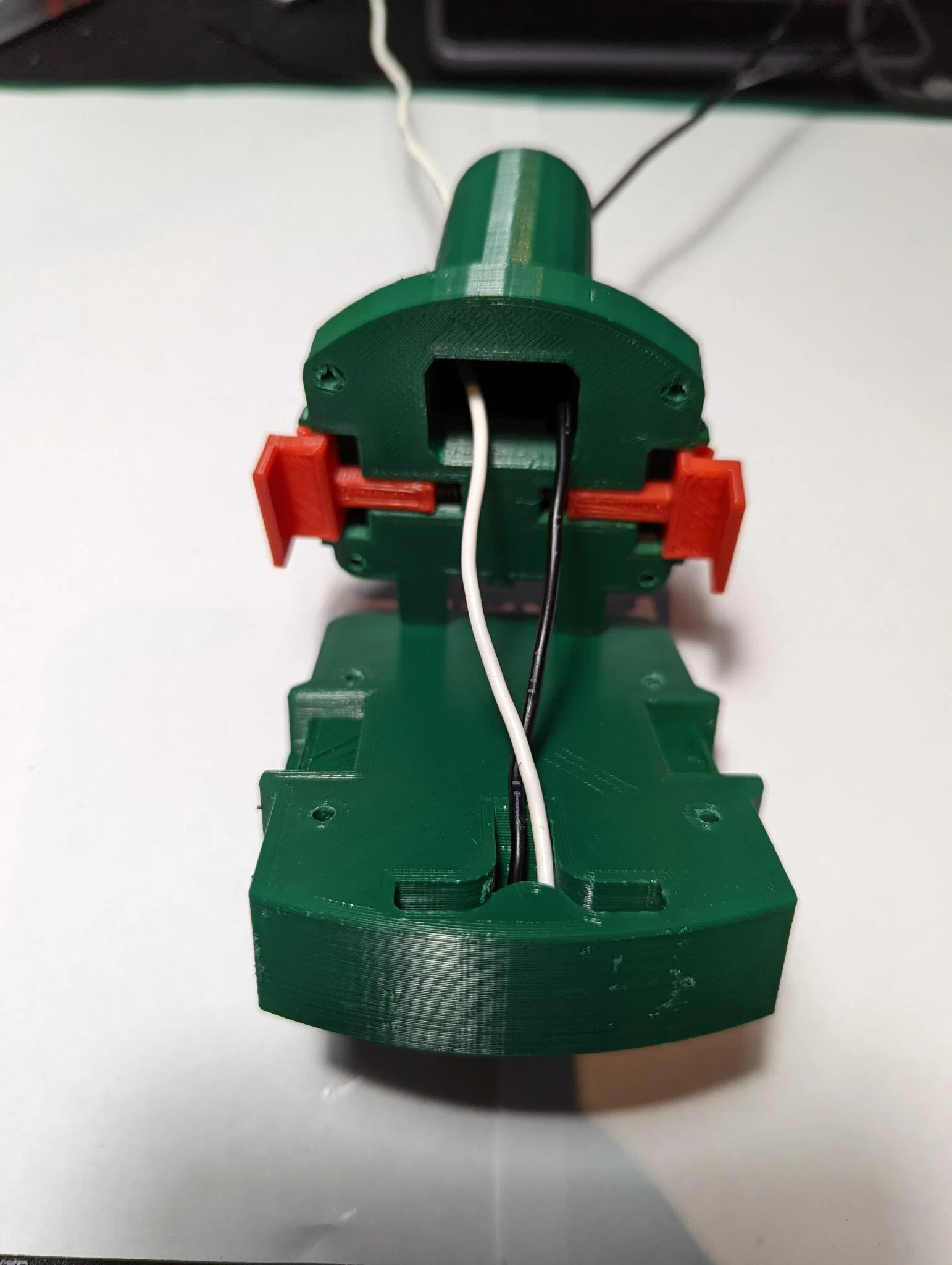

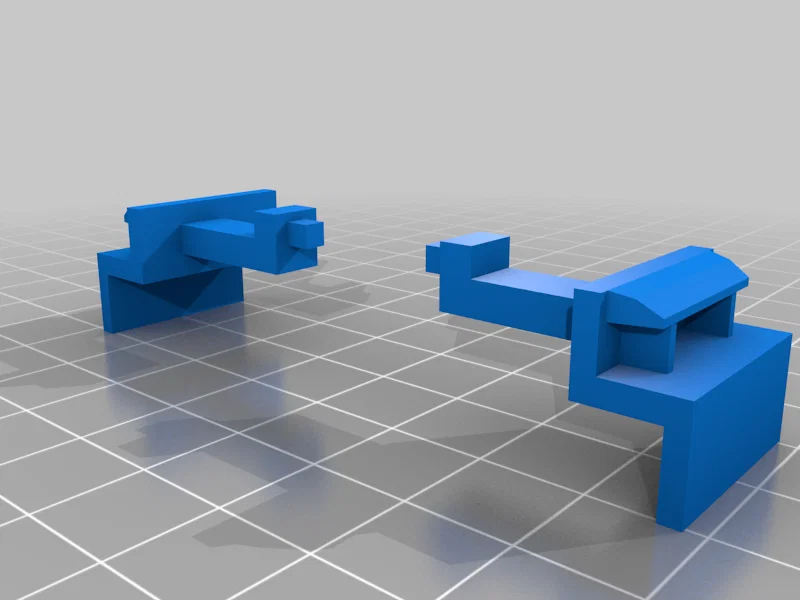

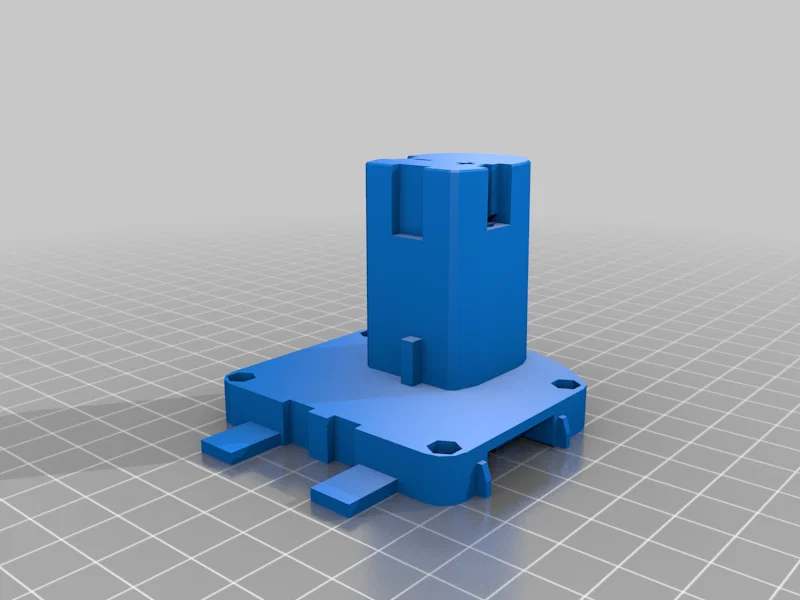

Lắp lò xo và các nút (buttons) vào tấm trên (top plate), rồi luồn dây vào đúng các lỗ tương ứng bên trong đi lên phần Ryobi đực (male Ryobi section). Sau đó bắt vít tấm trên xuống tấm đế, đồng thời đảm bảo kéo dây xuyên lên để giảm phần dây dư (slack) bên trong adaptor.

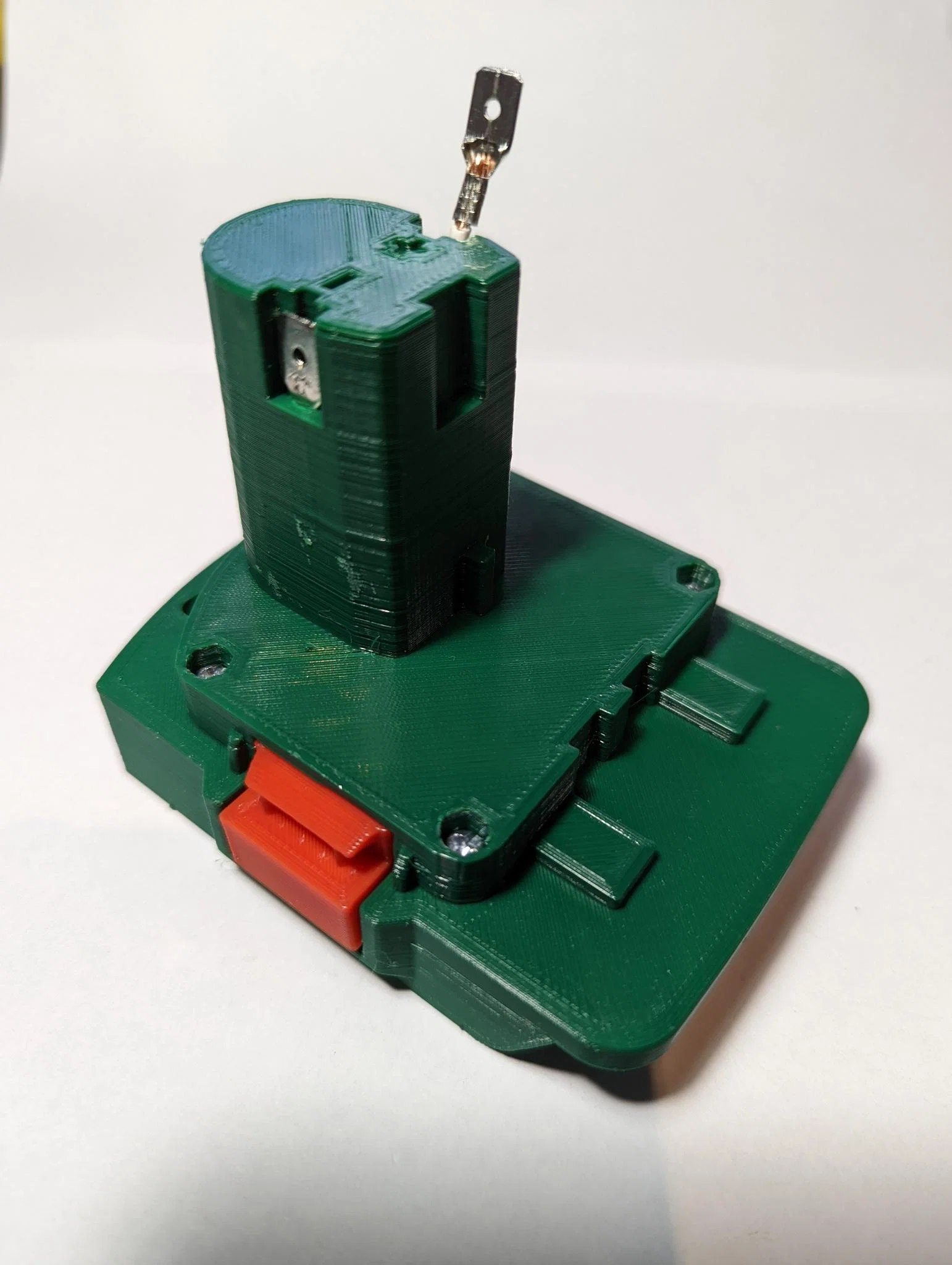

Cắt bớt phần dây thừa ló ra phía trên và lắp các đầu cos, tuốt cách điện giống như phía tấm đế. Mình thấy nếu bẻ nhẹ đầu cos một chút thì khi ấn xuống phía trên, đầu cos sẽ tự giữ tại chỗ nhờ ma sát.

Nếu muốn giữ các đầu cos chắc hơn nữa thì có thể nhỏ vài giọt keo 502 (super glue). Mình thì thấy không cần.
