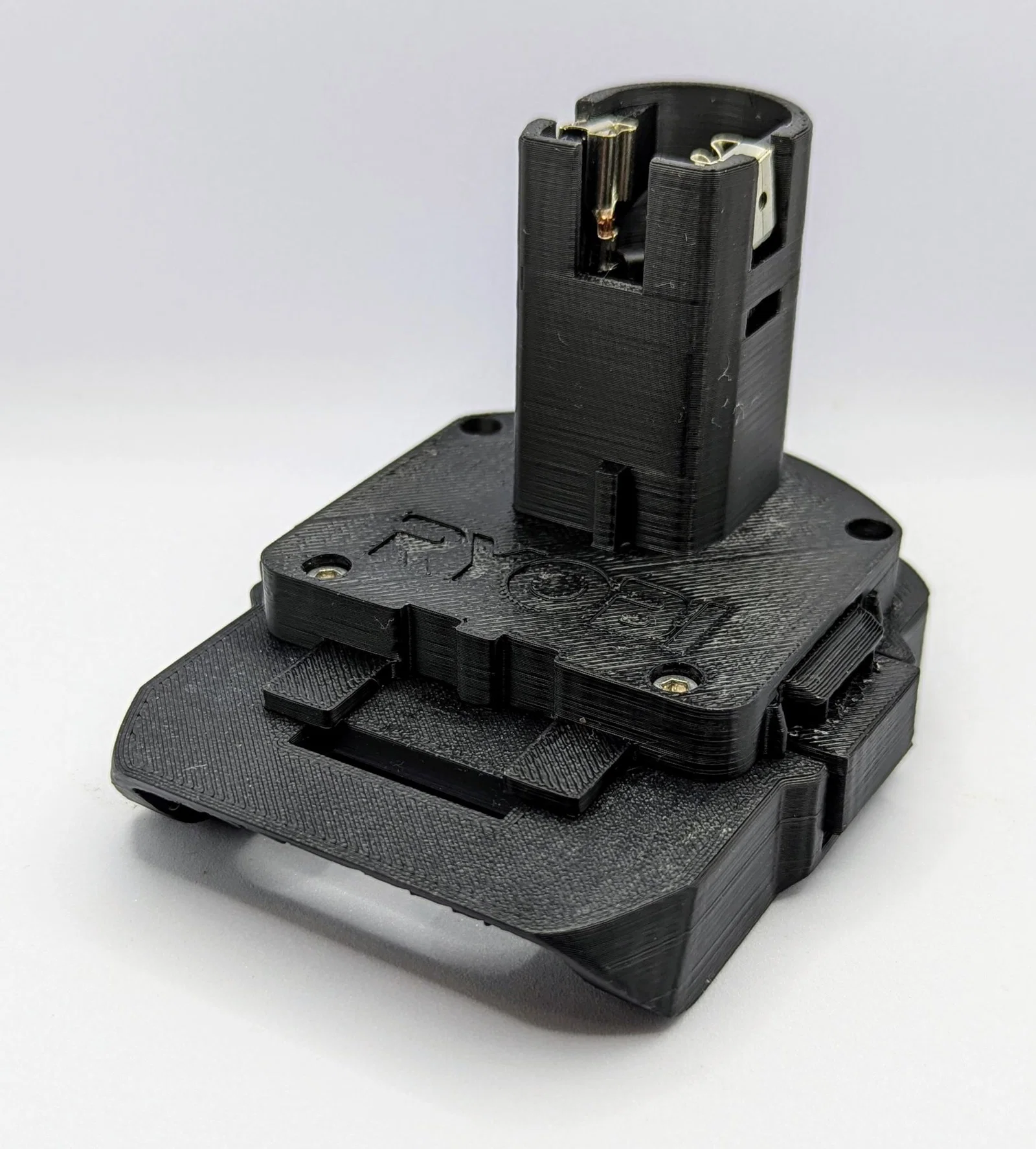

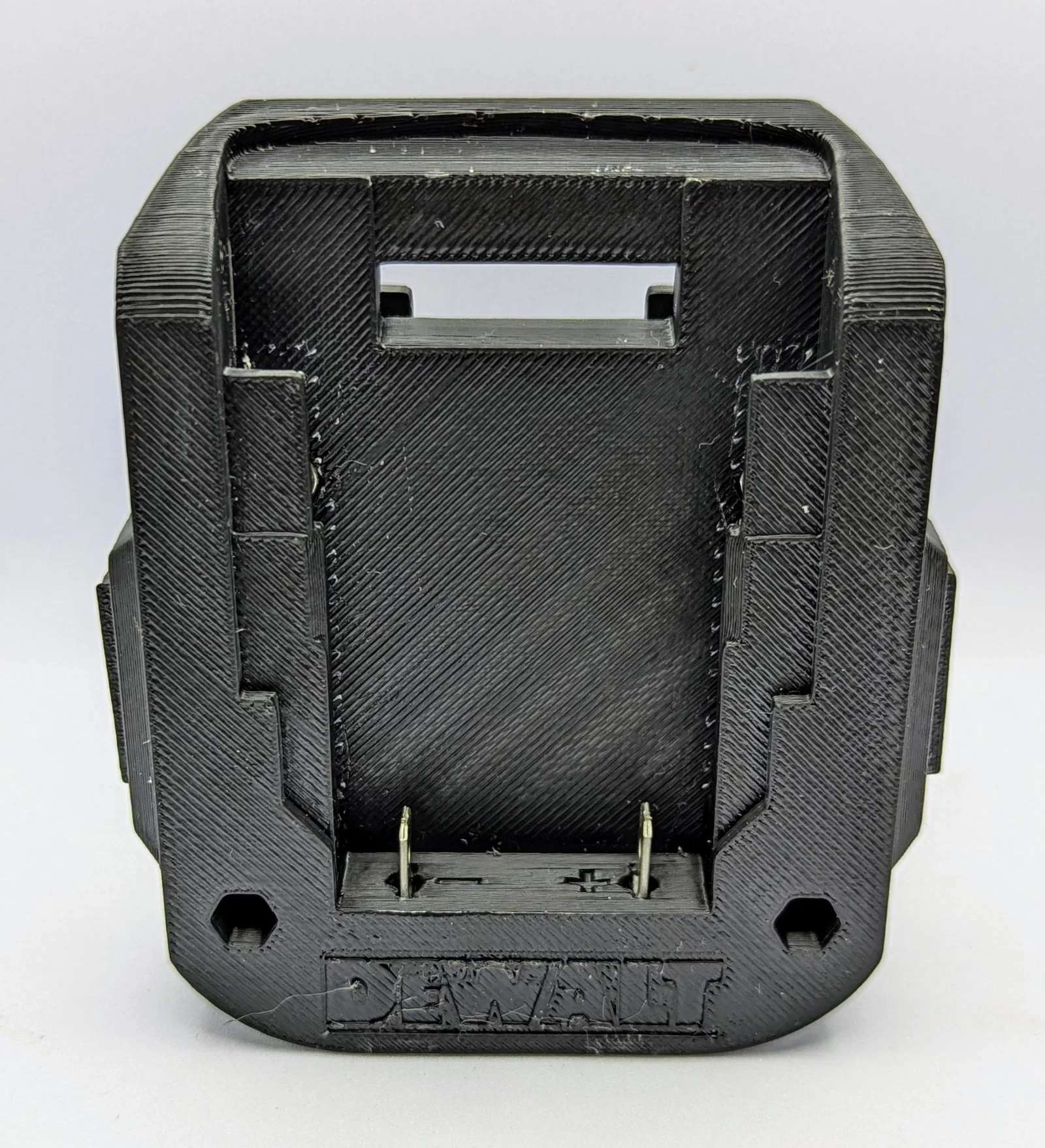

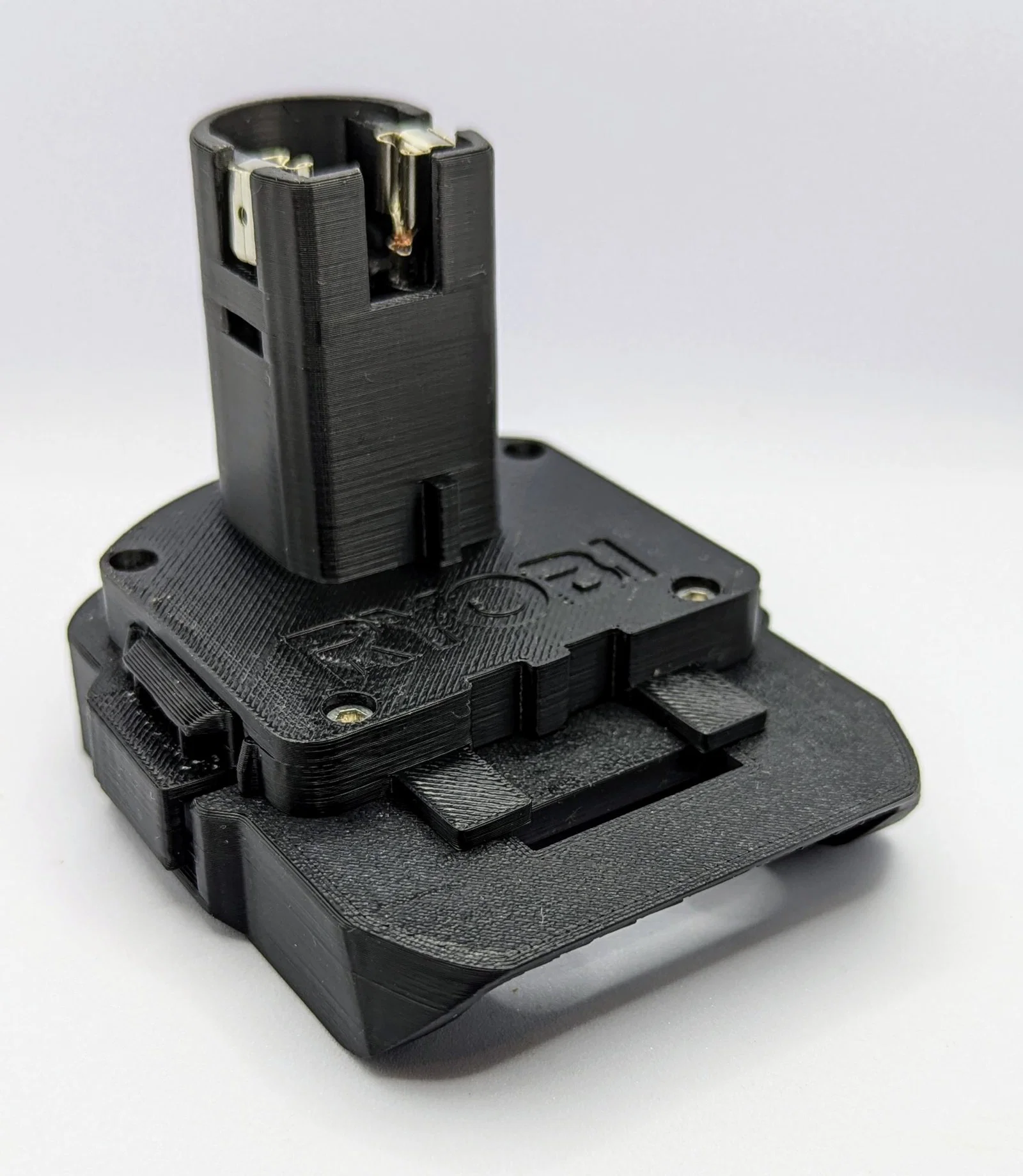

Adaptor chuyển pin Dewalt sang dùng cho dụng cụ Ryobi

Dewalt Battery to Ryobi Tools Adaptor

Đây là một adaptor để dùng pin Dewalt và “giả lập” thành pin Ryobi.

Yêu cầu thêm

• 2 x cos dẹt đực (male spade connector) 6mm

• 2 x đầu cos piggyback 6mm

• 4 x ê-cu M3

• 4 x bu-lông M3 dài 10mm đầu lục giác chìm (socket head)

• 2 x dây điện

• 2 x dây rút nhỏ (zip tie)

Lò xo dài 40mm, đường kính 5mm, 0.5 gauge

https://www.aliexpress.com/item/4000282581926.html

https://www.aliexpress.com/item/4000253156130.html

https://www.aliexpress.com/item/4000404713325.html

https://www.aliexpress.com/item/1005002536637698.html

https://www.aliexpress.com/item/1005004081326463.html

Hướng dẫn lắp ráp

Mình thấy nếu dùng mũi khoan 3mm chạy qua tất cả các lỗ bắt bu-lông trước thì lúc vặn bu-lông vào sẽ mượt hơn.

Tháo lớp cách điện khỏi các cos spade terminal, rồi bấm một cái vào một đầu của mỗi sợi dây và luồn qua các lỗ ở tấm đế (base plate), nhớ đúng cực. Dùng kìm đẩy cos vào thêm vài mm cuối, nó sẽ vào vừa khít.

Cho các ê-cu vào tấm đế.

Lắp lò xo và các nút (buttons) vào tấm trên (top plate), rồi luồn dây vào đúng các lỗ tương ứng bên trong tới phía trên của phần Ryobi đực (male Ryobi section). Sau đó bắt vít tấm trên vào tấm đế, đồng thời đảm bảo kéo dây xuyên qua để giảm phần dây dư bên trong adaptor.

Cắt phần dây thừa nhô ra phía trên và bấm đầu cos piggyback. Cố định các cos piggyback đúng vị trí bằng dây rút vào trụ gá (mounting post).

Mình có thể chỉnh để dùng cho các loại pin dạng trượt (slide-in) khác nữa, bạn cứ nhắn mình là được, chắc mình làm được.
