Enclosure Gắn Tường Thông Gió Cho Máy In (Printer Ventilation Wall Mount Enclosure)

Mình có máy in và mình có mèo, mà cả hai đều có “cái hộp” riêng—và đôi khi mấy cái hộp đó đầy mùi/khí khó chịu. Mình cần một cách để thông gió cho cả hai, nhưng mấy bộ kit thông gió DIY ngoài kia thì… xấu nhiều cấp độ.

Vậy nên mình chọn cái ít “chướng mắt” nhất rồi tự thiết kế thêm một cái enclosure gắn tường cho nó. Cái này chứa luôn quạt axial và bộ controller trong một enclosure dày cỡ 2.75 inch, nhìn cũng hài hòa với tường, hoặc ít nhất là không biến thành một đống ống + dây nhìn phát ngán. Với lại vẫn thao tác được controller để chỉnh tốc độ theo nhu cầu.

Bạn sẽ cần một lỗ dryer vent đi xuyên tường, hoặc có thể là cửa sổ nơi bạn gắn được một tấm ván rồi bắt cái hộp lên. Dù cách nào thì bộ này cũng gom gọn mọi thứ lại, nhìn đỡ kiểu “đang chờ thành tai nạn OSHA”.

Bộ kit mình chọn để làm cái enclosure gắn tường này là:

Amazon (US): https://www.amazon.com/dp/B0DDX3PFXR

Bộ kit này gồm ống duct mềm 4", một quạt axial, speed controller và toàn bộ dây, cùng các mặt bích intake/exhaust để nối vào hệ thống và bắt quạt lên đâu đó. Nhưng nhược điểm là quạt sẽ thò ra khỏi tường, còn controller thì rời rạc không có chỗ gắn. Nhìn không đẹp chút nào.

Quạt axial, lưới bảo vệ (fan guard) bằng kim loại và controller đều có thể bỏ gọn vô enclosure này để che khỏi tầm nhìn. Núm vặn của fan controller vẫn chỉnh được từ phía dưới, thường sẽ được cái ống duct gắn vào che bớt.

Bản in gồm 3 món:

Vent Flange: Phần này để lắp trực tiếp vào tường, nơi có ống xả kiểu máy sấy (dryer) đi xuyên tường ra ngoài. Ống kim loại nên kết thúc ngang mặt tường, hoặc lùi vào phía trong một chút. Flange có độ taper khá thoải mái và bản in cũng hơi có độ “nhún”—nếu bạn không tạo được mép kín sạch với ống kim loại, mình khuyên dùng keo silicone để trám/join hai phần lại cho khỏi hở gió. Phần này chỉ phù hợp ống 4". Nếu có nhu cầu ống 3" thì chắc mình có thể model thêm.

Fan Mount: Phần này bao trọn lưới kim loại, quạt, controller và toàn bộ dây. Nếu bạn mua đúng kit ở link bên trên thì lắp sẽ rất ổn. Các hốc giữ ê-cu (nut cutouts) phía sau dành cho ốc 8-32 hoặc tương đương, nhưng nếu bạn chỉ có ốc hệ metric thì chắc vẫn xoay sở dùng được.

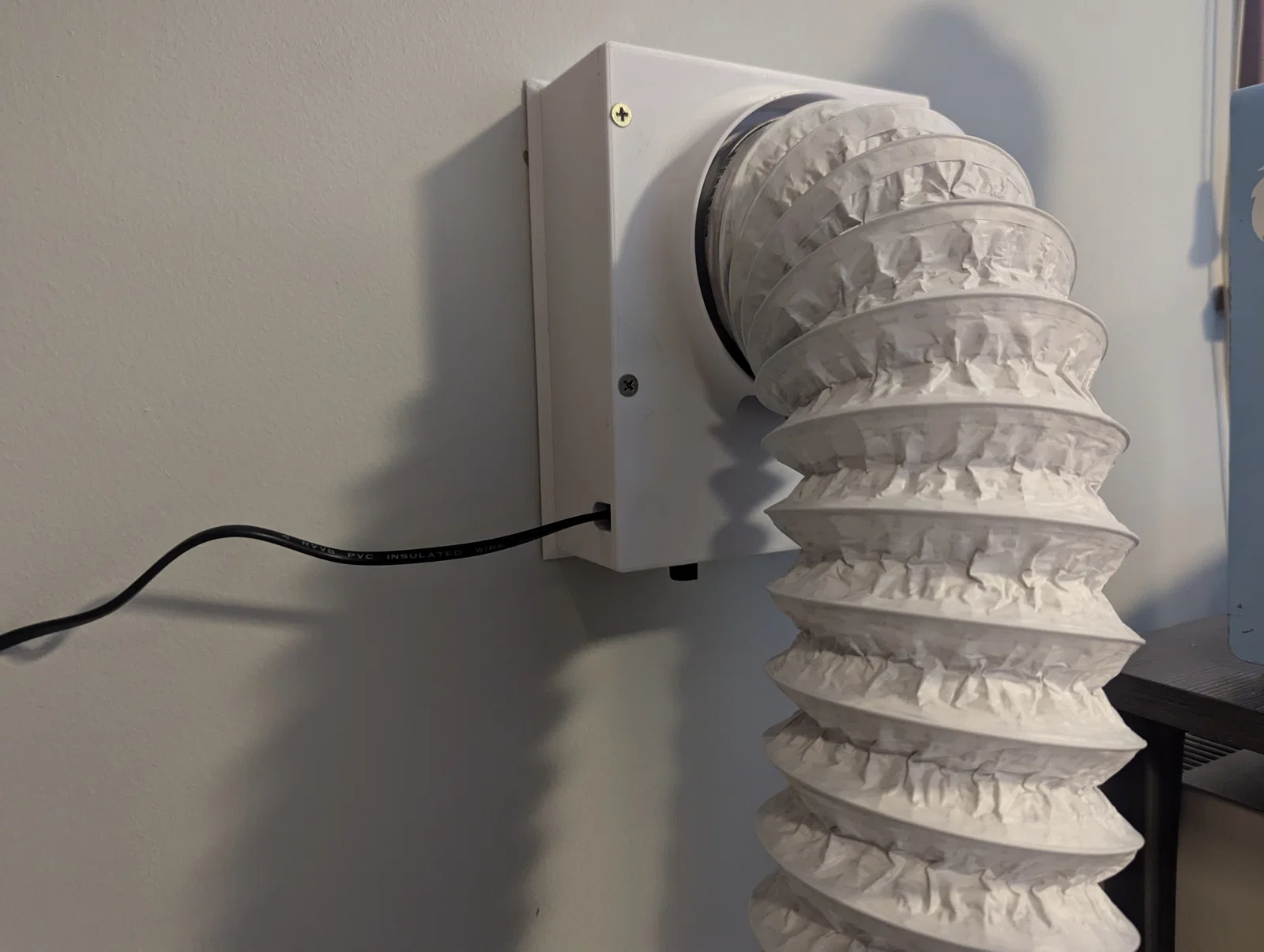

Duct Mount: Phần này gắn phía trước, giúp bạn nối ống duct mềm trong kit vào mặt trước enclosure. Đai siết (band clamp) đi kèm sẽ được che bởi vòng ngoài, vẫn chừa lối phía dưới để đưa tua vít vào siết.

Cài đặt in & vật liệu khuyến nghị:

Mình in bằng PETG để bền và có độ dẻo. Vent Flange cần hơi dẻo để tạo kiểu interference fit sát với ống kim loại. Vật liệu cứng như PLA sẽ bị creep theo thời gian, và có thể nứt hoặc bung nếu ống kim loại không “nhường” đủ.

Thiết lập in: layer height 0.2 mm với nozzle 0.4 mm. Tốc độ in nào cũng được, infill nào cũng được. Infill cao có thể giúp giảm tiếng ồn quạt tốt hơn nhưng mình chưa test.

Khuyến nghị rất nên dùng mouse ears hoặc brim để đảm bảo đáy của mọi part phẳng tuyệt đối. Hễ bị cong/mép nhấc lên là xấu và thấy rõ liền. Cố gắng mọi cách để tránh việc này.

Lắp ráp:

1. Mở bộ fan kit và tháo hết mọi thứ gắn trên quạt axial ra. Trừ cái grille (lưới), còn lại bạn sẽ không dùng các món đó, bao gồm cả ốc.

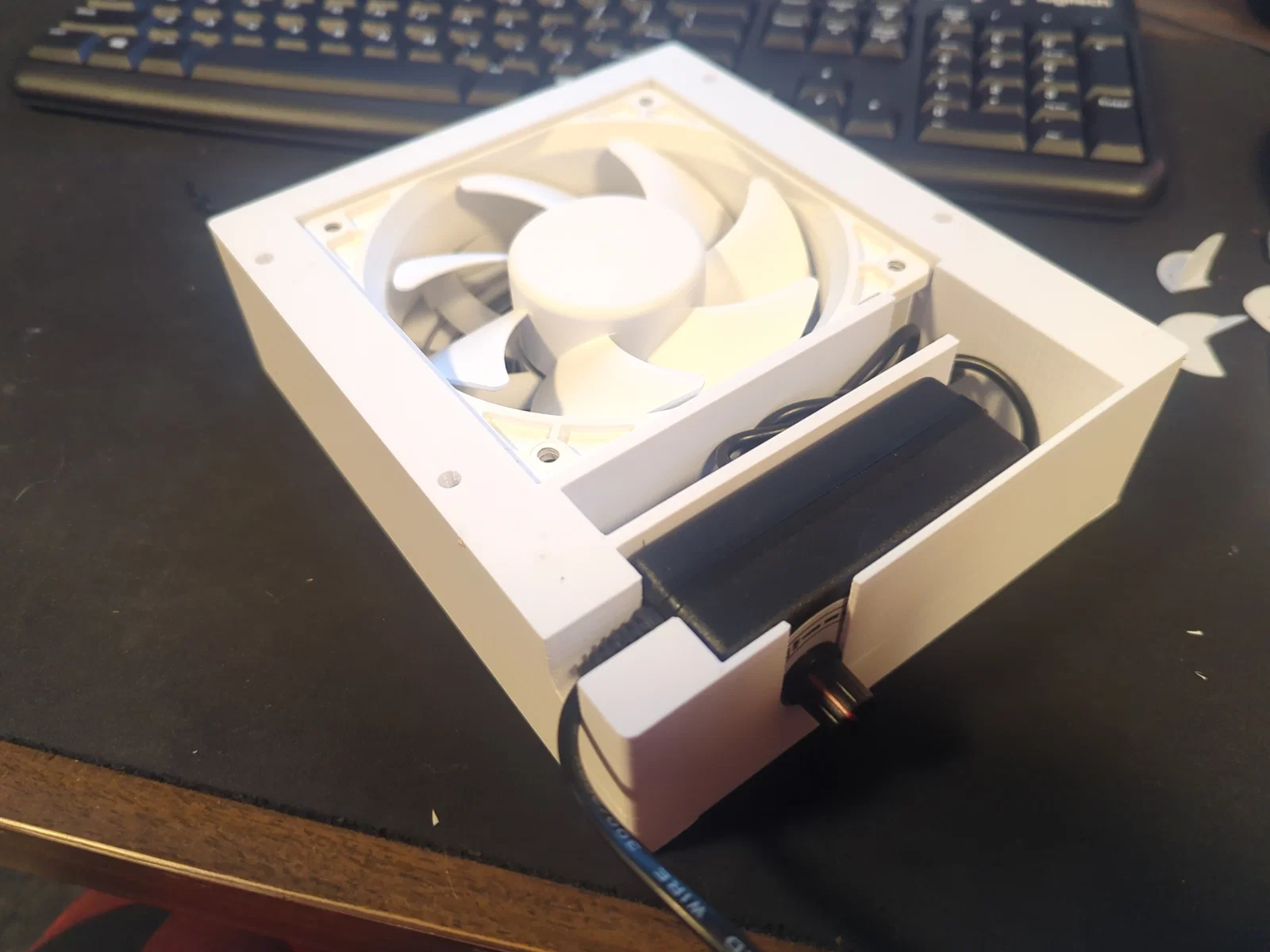

2. Đặt grille vào phần lõm (recess) của Fan Mount, rồi đặt quạt lên trên. Quạt nên đặt sao cho mặt motor hướng về phía sau—nếu bạn không chắc, cứ cắm controller và chạy thử. Hướng xả (exhaust) phải thổi ra xa bạn và hướng về phía grille (xem hình).

3. Thêm ốc và ê-cu để bắt quạt vào enclosure, kẹp grille ở giữa. Việc này giúp ngăn sinh vật/đồ vật lọt qua. Nếu ốc thò ra phía sau, hoặc cắt ngắn cho ngang mặt/âm nhẹ, hoặc đánh dấu rồi cắt chỉnh Vent Flange để né phần ốc. Khi ráp xong sẽ bị che lại.

4. Gắn DC controller và đặt vào phần lõm phía dưới, nhét phần dây dư vào phần lõm phía trên. Nếu bạn gắn đúng, núm vặn nhỏ sẽ hướng xuống dưới và dây được giấu gọn, chỉ còn dây AC đi ra ngoài.

5. Bắt Vent Flange lên tường đúng vị trí và dùng nó làm dưỡng (template) để đánh dấu lỗ bắt enclosure lên tường. Tháo Vent Flange ra rồi khoan lỗ để gắn tắc kê nhựa (nếu là drywall).

6. Ráp Duct Flange, Fan Mount và Vent Flange lại với nhau, dùng ốc 3" để giữ cố định. Thêm keo silicone (nếu cần) vào Vent Flange rồi áp lên tường, sau đó siết ốc.

Đầu còn lại của ống duct bạn có thể chế/adapter sang bất cứ thứ gì bạn muốn. Vì mình dùng Prusa Enclosure nên mình dùng hệ này của @VisualReversal: In thêm plate sẽ cho phép bạn gắn bằng nam châm vào nhiều thứ khác nhau và dời ống qua lại theo nhu cầu—ví dụ qua nhiều máy in, qua hộp cát mèo, hoặc bất cứ chỗ nào.

Ghi chú khi vận hành: Vì là ống 4", bạn có thể để quạt gần mức nhỏ nhất mà vẫn có lưu lượng tốt. Thường bạn không cần lưu lượng nhiều như bạn nghĩ, nhất là khi thông gió kiểu chậm và liên tục, như hộp cát mèo nói ở trên. Chỉ cần chút áp suất âm để đảm bảo không khí đi vào và đi ra theo một chiều. Với máy in, có thể vặn lên thêm chút để bạn mở enclosure sớm hơn.
