Kẹp gắn kính chắn gió: Giá đỡ điện thoại cho MGB hoặc MG Midget

Kẹp gắn kính chắn gió – Giá đỡ điện thoại cho MGB hoặc MG Midget

LƯU Ý: HÃY IN BẢN GoPro. Bản đó xài ngon hơn hẳn.

Ngoài ra, mình đã thiết kế lại hoàn toàn cái mount này từ đầu và có đăng bản đó ở đây.

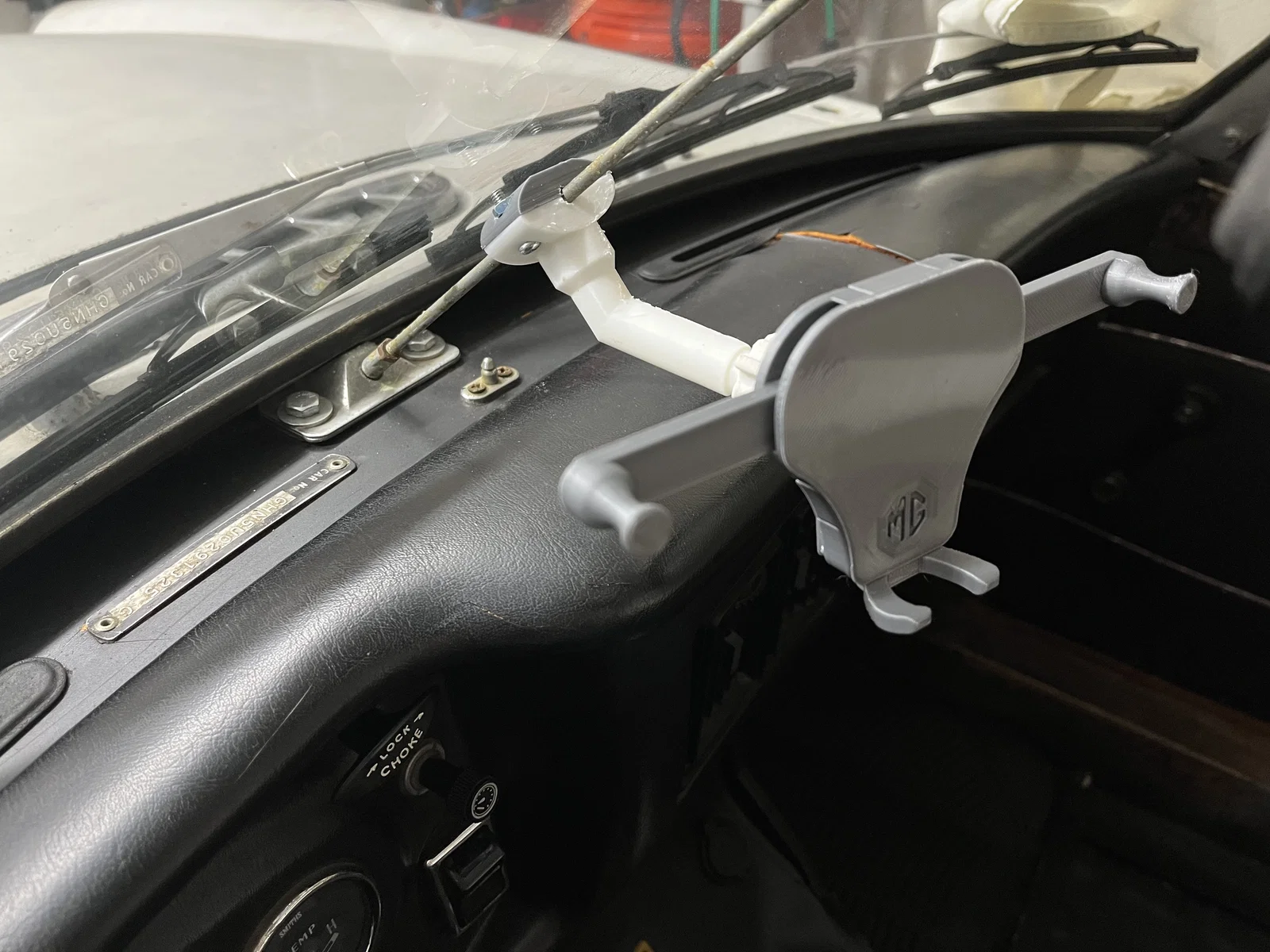

Mình cần một cái mount đặc biệt để giữ điện thoại chắc chắn trên chiếc MGB cổ của mình. Mình lấy một gravity phone holder rồi remix phần giải pháp gá lắp để kẹp vào trụ giữa (center post) của kính chắn gió MG. Mình dùng Prusa organic supports để in cái arm bản gốc ở góc 45° như yêu cầu. Mình không làm sao để cái threaded nut siết chặt được ball & socket đủ chắc, nên cuối cùng mình phải dùng keo siêu dính (super glue) dán cứng cái phone holder ở đúng góc. Có thể mình có thể canh bằng shim, nhưng mình không cần chỉnh góc linh hoạt. (Bản cập nhật bên dưới đã xử lý vấn đề này)

In ấn (Printing):

Ưu tiên PETG hoặc ASA vì để ngoài nắng sẽ nóng lên.

Mình dùng 4 walls và 10% cubic infill, thấy ổn.

Cần supports cho phần “sled” và “body”, nhưng nhớ dùng support blocker cho phần ren (threads).

Xem Instagram @3Diocrity của mình để có vài mẹo in phần body nhìn đẹp hơn chút.

Bản GoPro của arm không cần supports, còn bản gốc thì có.

Cần chuẩn bị để lắp ráp:

• 1 sợi dây thun mảnh để làm lực hồi cho sled.

• 2x vít M4x12 và ê-cu M4

• 2x vít M5x20 và ê-cu M5 cho bản GoPro bên dưới

• 2x vít M3x8 và 2 insert heatset M3 cho bản Midget

Hướng dẫn lắp ráp:

1. Luồn sled vào body, rồi gắn các arm bạn chọn.

   1. Arm sẽ gắn vào sled và đi qua các chốt nhỏ (small posts) kế bên.

2. Dùng dây thun mảnh trượt vào rãnh trên sled và móc vào hai chốt còn lại trên body.

   1. Test ở bước này để chắc dây thun không quá căng và trọng lượng điện thoại có thể giữ nó đúng vị trí. Nếu dây thun mạnh quá thì điện thoại sẽ không trượt xuống hết hành trình.

3. Khi đã chắc dây thun đúng độ căng, bạn có thể gài Front Plate vào vị trí.

4. Vặn mount bạn chọn (GoPro hoặc knob) vào phía sau cụm body.

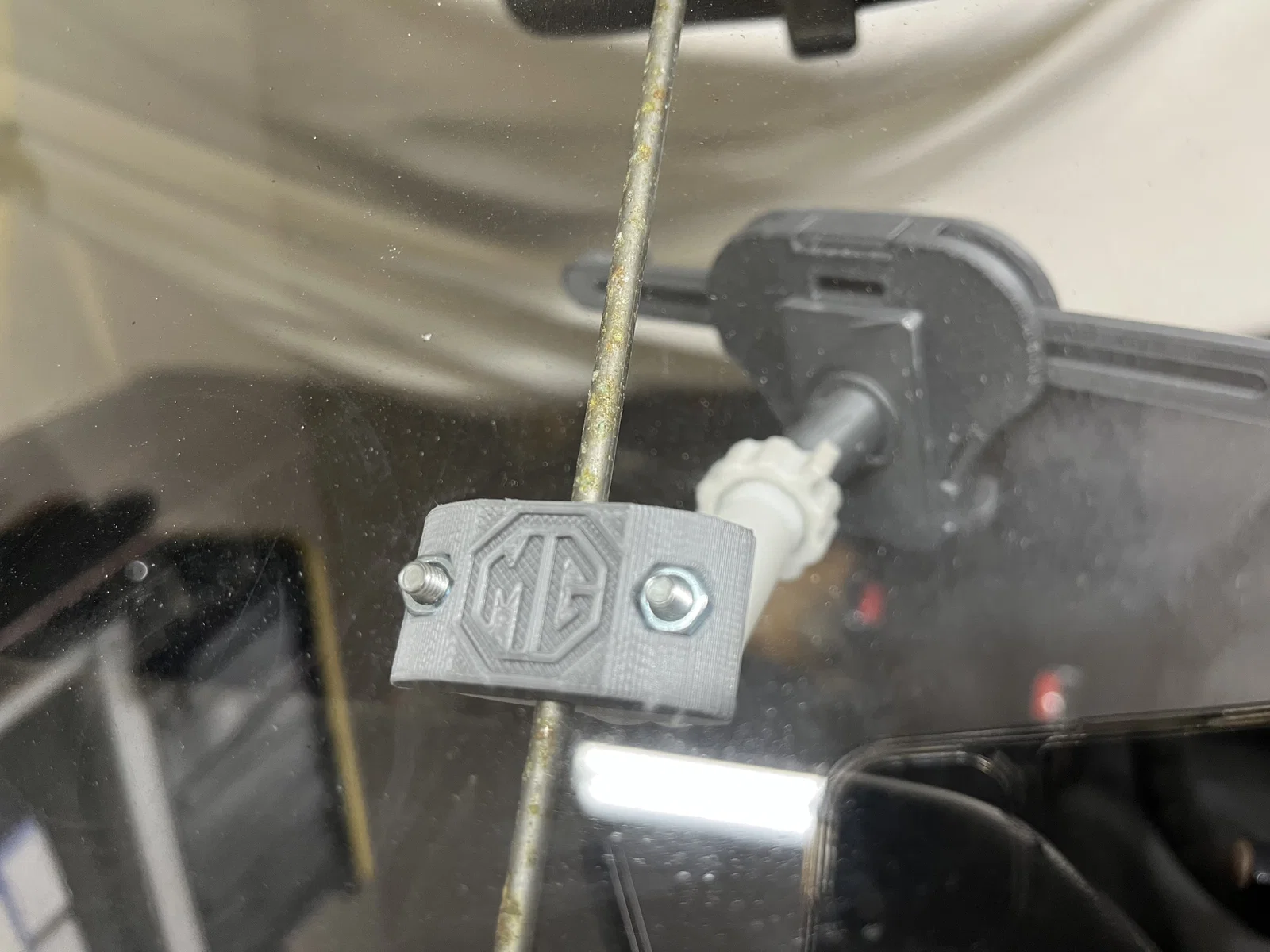

5. Dùng 2 vít M4 và chi tiết “MG Phone Mount Back” để gắn arm 45° bạn chọn lên trụ trên kính chắn gió.

6. Nếu bạn dùng bộ file bản gốc, trượt threaded nut qua mount knob. (nhớ để phần ren hở quay về phía sau).

7. Sau đó ấn viên bi (ball) của Mount knob vào socket trên arm và siết lại bằng threaded nut.

8. Nếu bạn dùng bản GoPro (thiệt tình là nên dùng), lắp arm bằng 2 vít M5 và ê-cu.

9. Chỉnh mount về góc phù hợp rồi siết chặt.

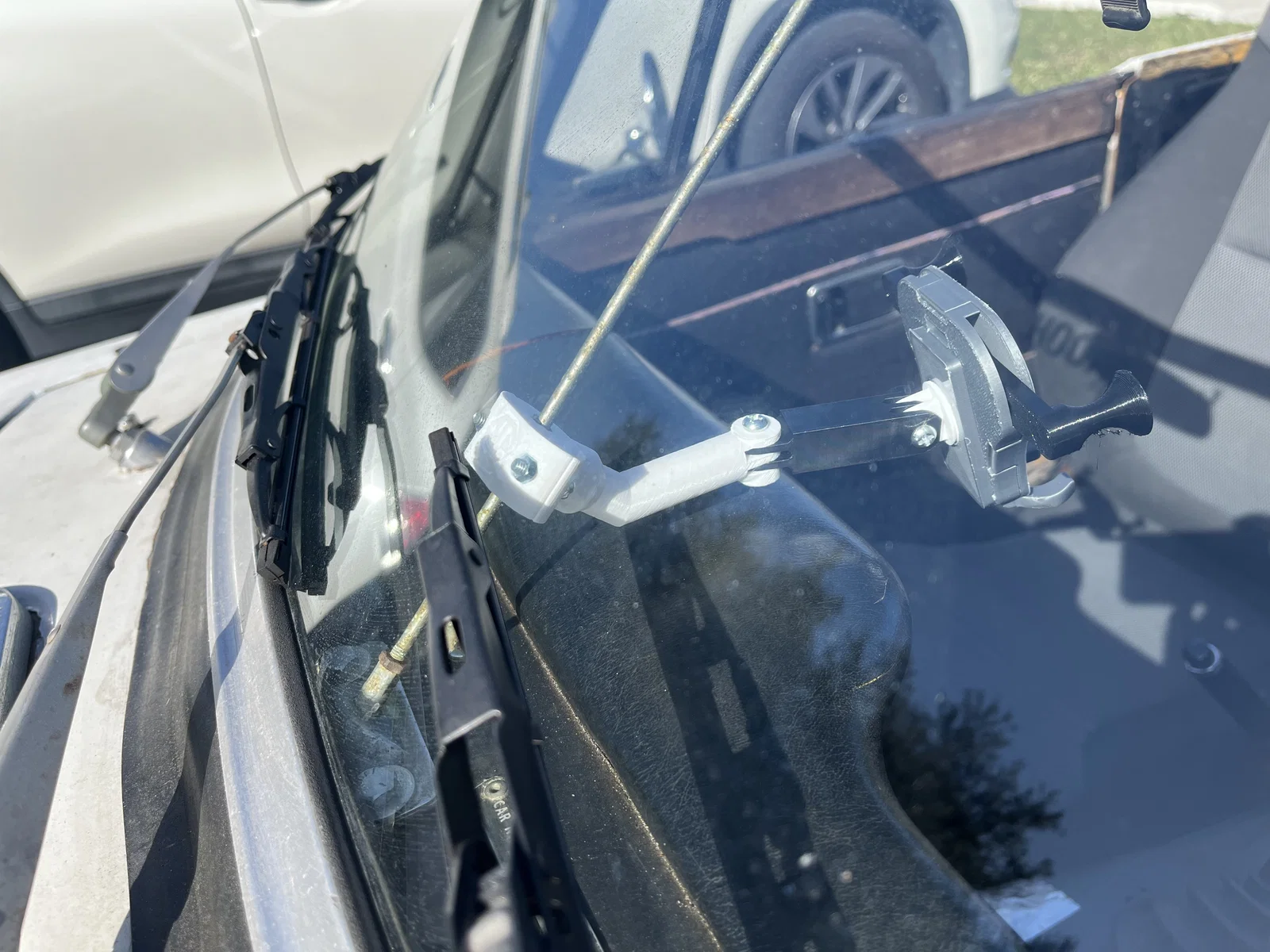

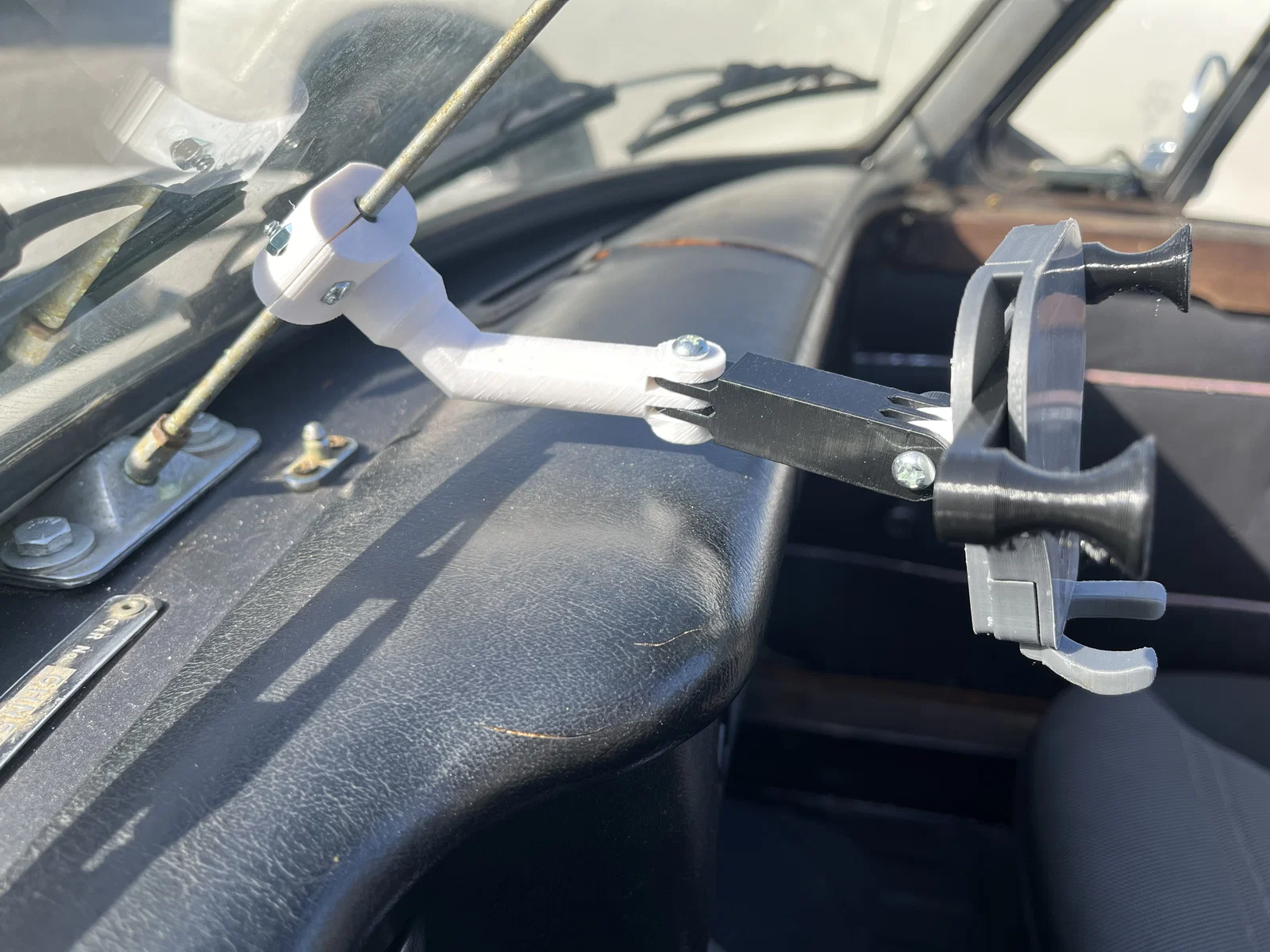

Cập nhật 10/22/2024: Mình đã upload một phiên bản arm dùng ngàm kiểu GoPro. Mình thấy bản này chắc hơn và ít bị chùng/sag hơn so với bản gốc. Bản này dùng 2 vít M5x20 và 2 ê-cu M5, hoặc bạn có thể dùng hardware của GoPro nếu có sẵn.

Một điểm cộng nữa là bản này không cần supports cho arm chính vì nó in ở góc 45° rất chuẩn.

Cập nhật 4/9/2026: Thêm một arm có góc phù hợp với độ nghiêng (rake) của kính chắn gió bản Midget vì kính của nó dựng đứng hơn một chút. Bản này dùng 2 vít M3x8 và heat set inserts thay cho bộ M4.

Mình cũng thêm một mid arm dạng tròn để hợp gu với arm chính hơn so với cái dạng vuông cũ.

Chúc in vui, và chúc chạy xe vui vẻ!
