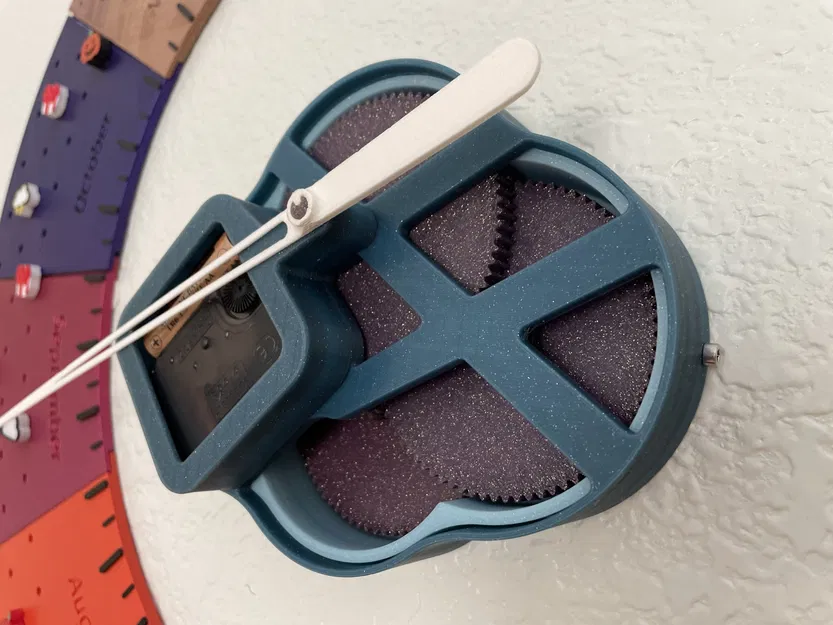

Hộp số đồng hồ năm mới cải tiến

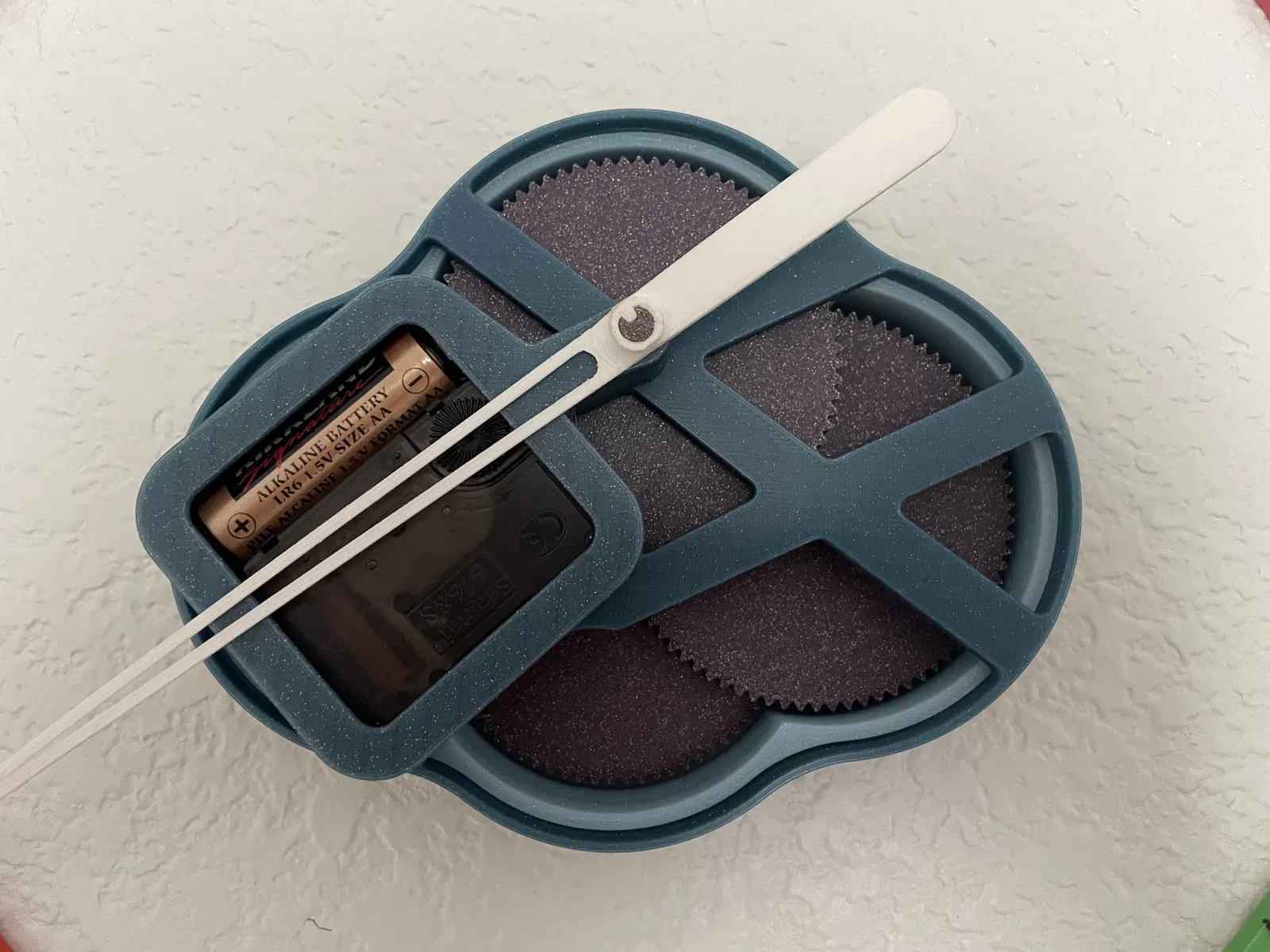

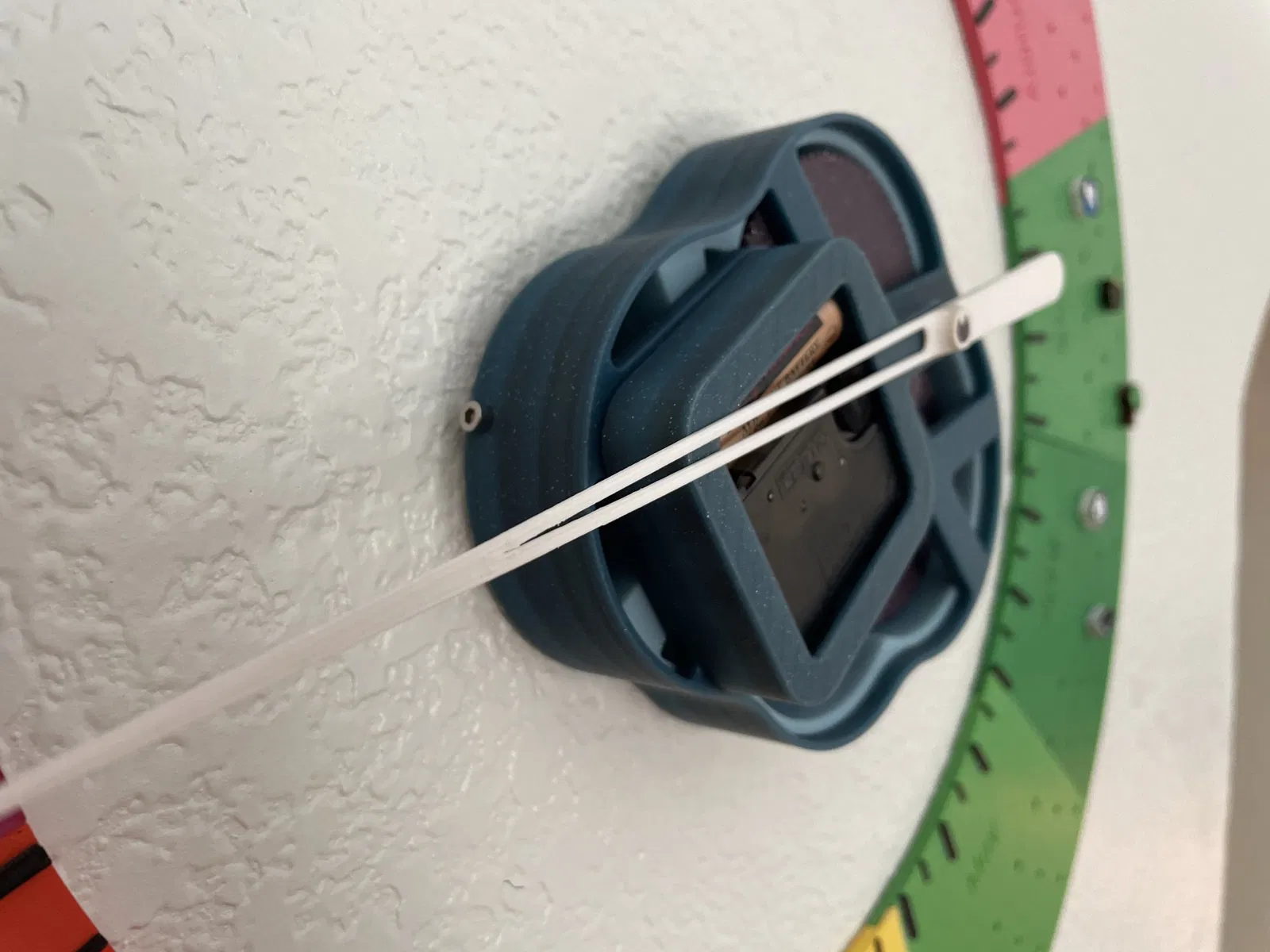

Tôi vừa thiết kế lại động cơ YearClock để hoạt động với ít bánh răng hơn, làm cho việc lắp ráp cực kỳ dễ dàng. Chỉ cần in tất cả các bánh răng được liệt kê ở đây, chèn chúng vào hộp nơi chúng căn chỉnh với các chốt ở đáy, và sau đó làm theo Bước 6 từ đây để dán bánh răng nhỏ nhất vào động cơ đồng hồ. Tập tin “Lid” có hai lỗ nhỏ cho ốc vít để giữ nó ở vị trí với tập tin “Base” sau khi in. Tôi đã sử dụng hai ốc vít M3x10 dự phòng đi kèm với MK3S.

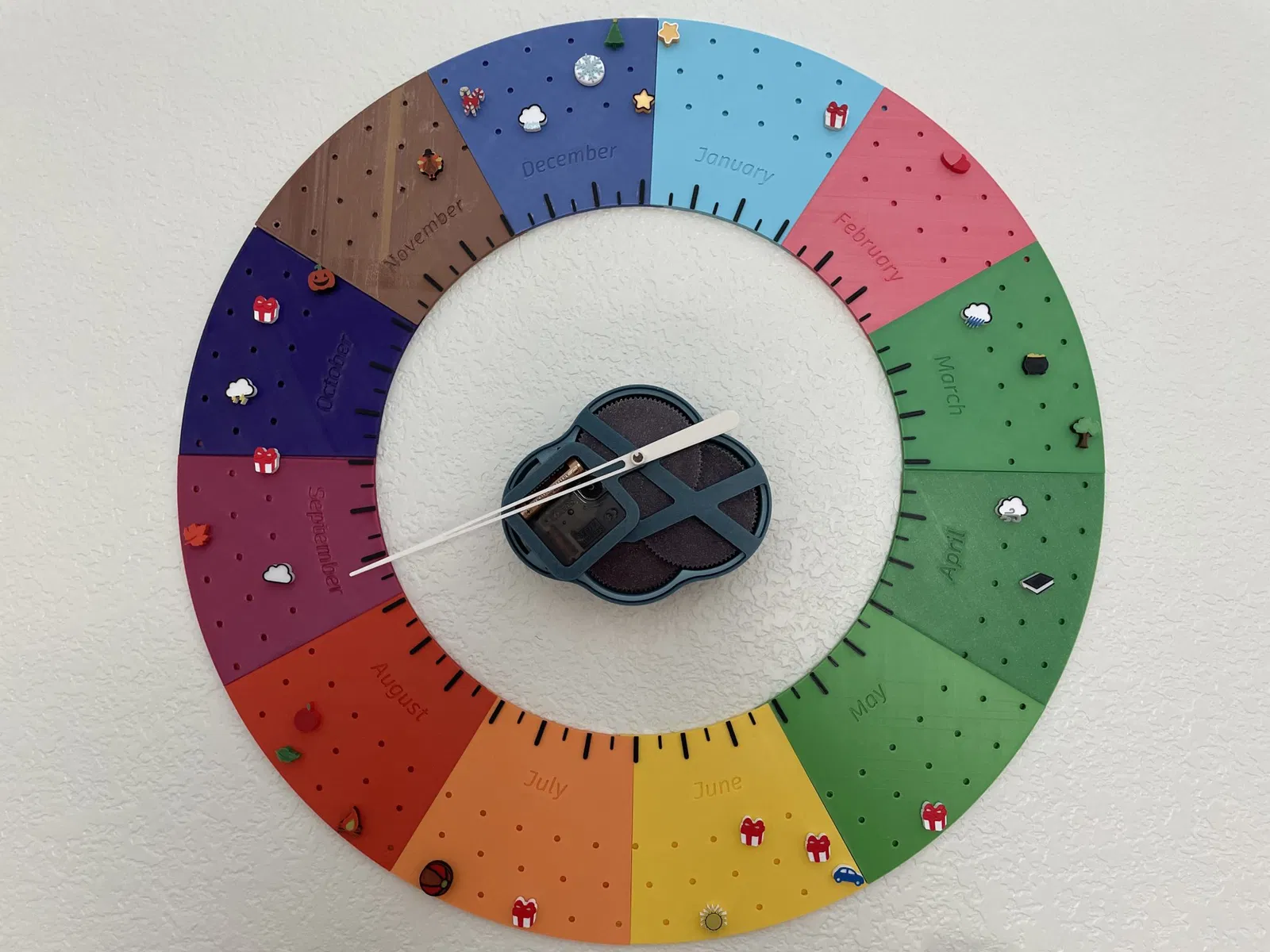

Để căn chỉnh động cơ với đồng hồ, sử dụng phần “Alignment” và đặt nó lên trên hộp số. Phía bên trái nhất của công cụ căn chỉnh phải thẳng hàng với ngày 30 tháng 12, và nhánh của hình L nên nằm ngang. Sau đó, căn chỉnh mặt dưới của công cụ căn chỉnh với phần trên của hộp số, và điều chỉnh các bánh răng khi cần thiết. Nếu bạn muốn động cơ treo hoàn toàn ngang, hãy căn chỉnh cạnh bên trái của công cụ căn chỉnh với cạnh trên của giá đỡ bên trái nhất từ “Lid”, gần với cánh tay.

Hướng dẫn in:

Các tập tin “Clock Lid” và “Lid” có lỗ cho nam châm nhỏ để giữ chúng ở vị trí. Nếu bạn không có nam châm, một ít keo khi lắp ráp chúng cũng sẽ hoạt động.

Lưu ý: Các tập tin được liệt kê ở đây không phải là tất cả các tập tin cần thiết để hoàn thành hộp số. Bạn vẫn cần in cánh tay, bánh răng nhỏ nhất của bộ bánh răng cũ, và tất cả các thành phần viền đồng hồ.
