Luba AWD - Đĩa cắt 6 lưỡi & nắp che lưỡi (tối ưu cho in 3D)

Mô tả

Vì đĩa cắt chính hãng của Mammotion được thiết kế để ép phun (injection molding) nên nó không được tối ưu cho in 3D.

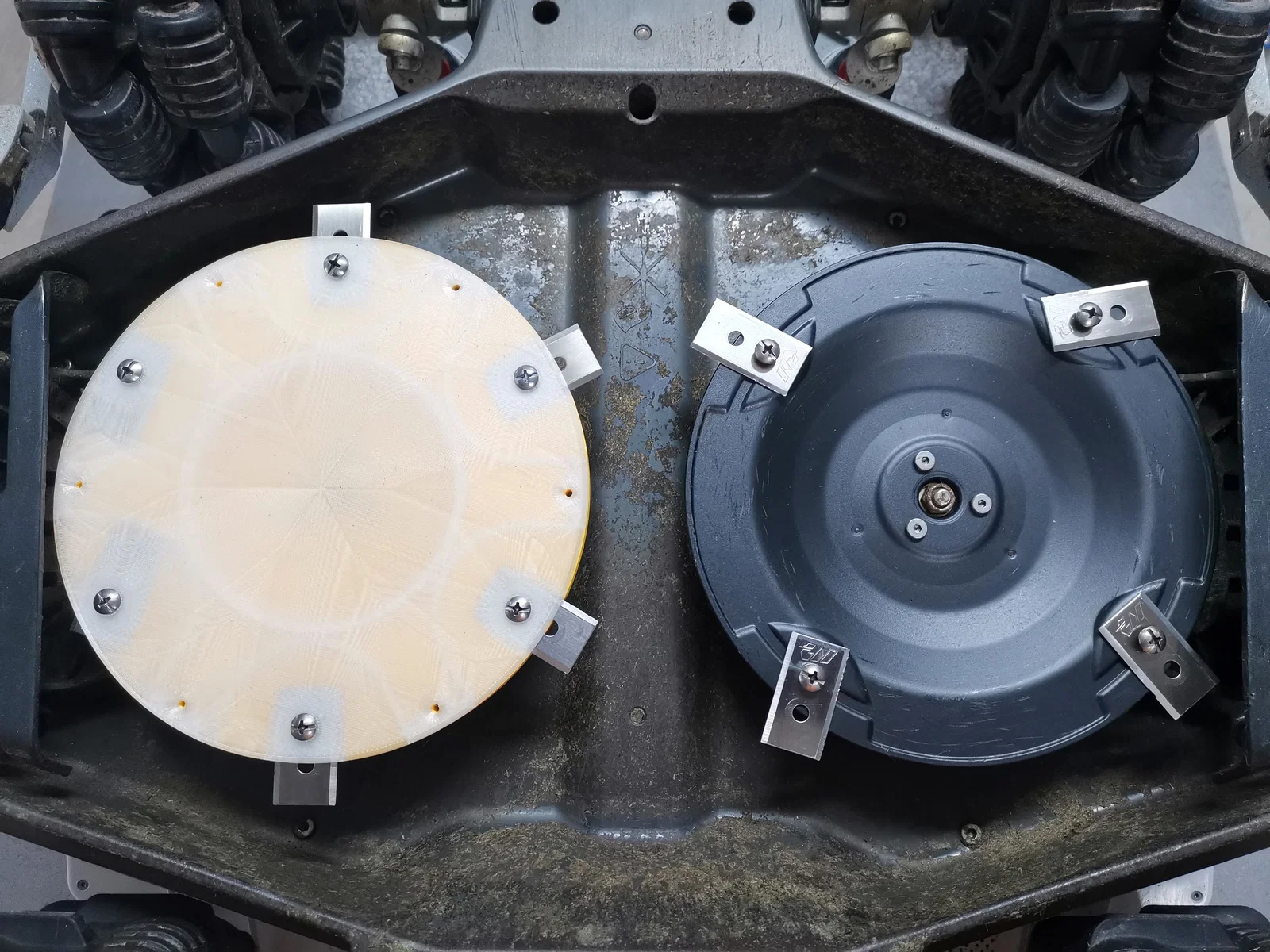

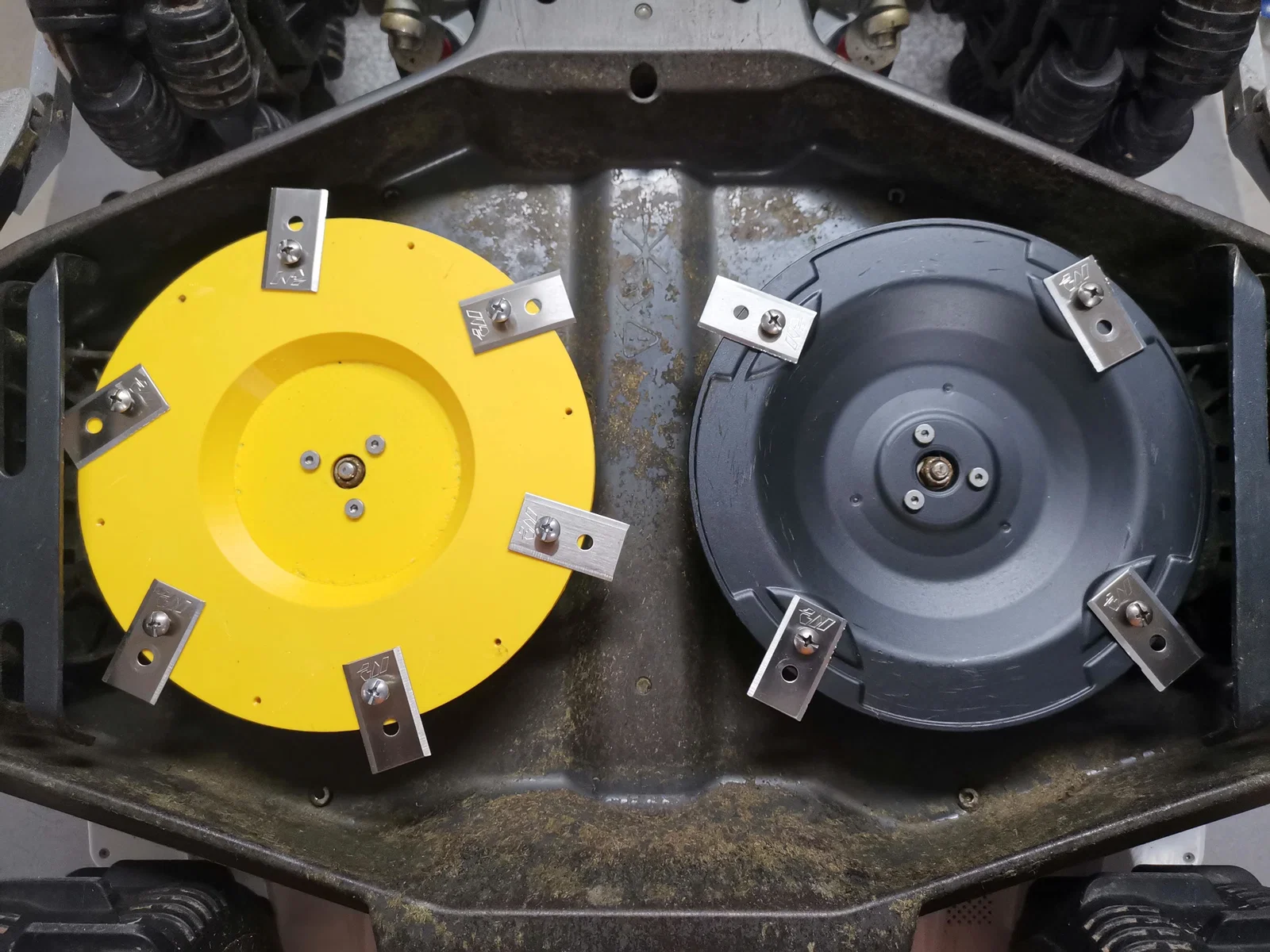

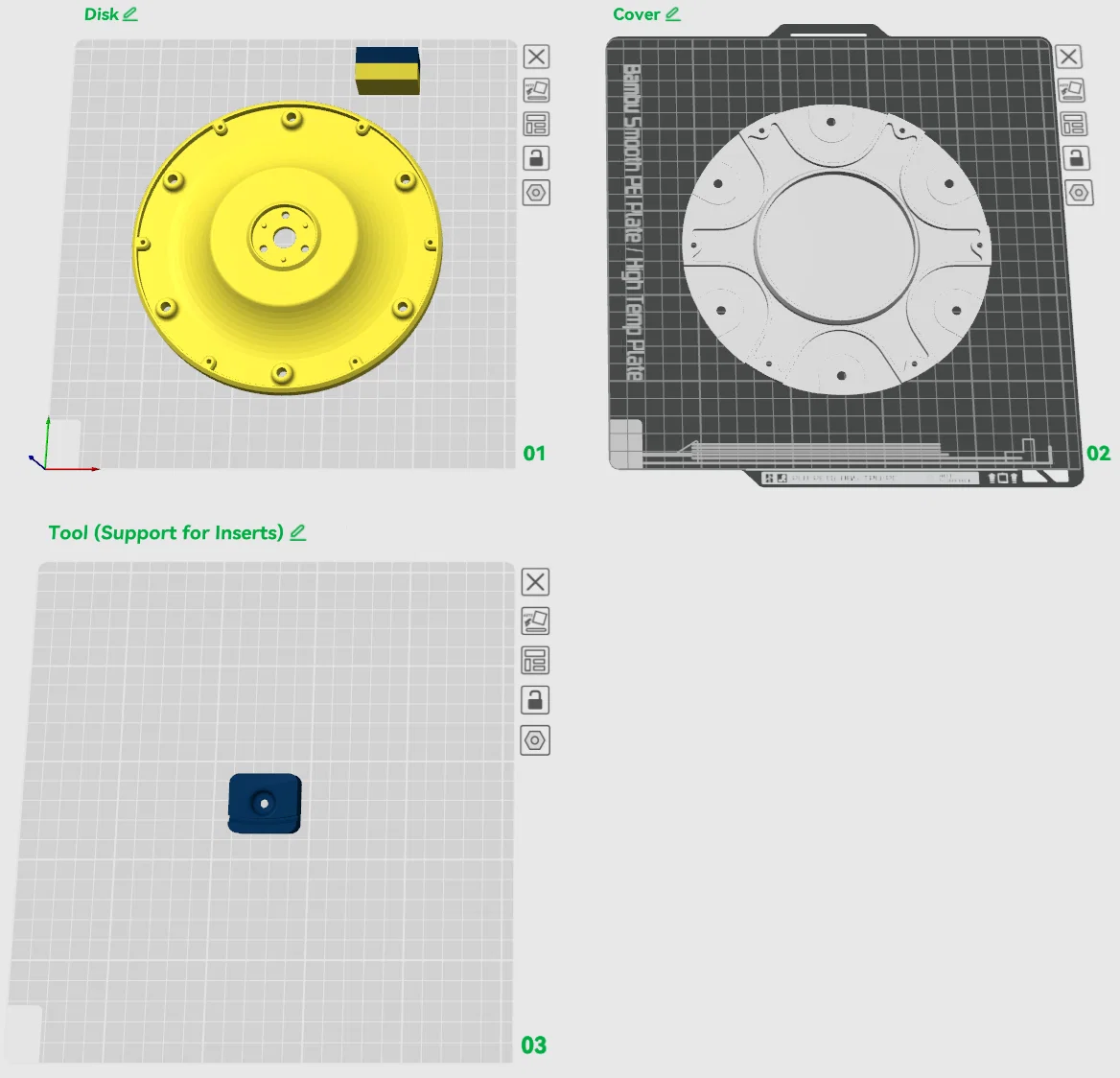

Vì vậy mình đã thiết kế lại, ưu tiên khả năng in 3D. Bản này dùng 6 lưỡi thay vì 4 và có thêm nắp che bảo vệ để giữ mọi thứ sạch sẽ.

Ngoài ra còn có một phần “support” để hỗ trợ khi ép/đóng các Ruthex inserts vào.

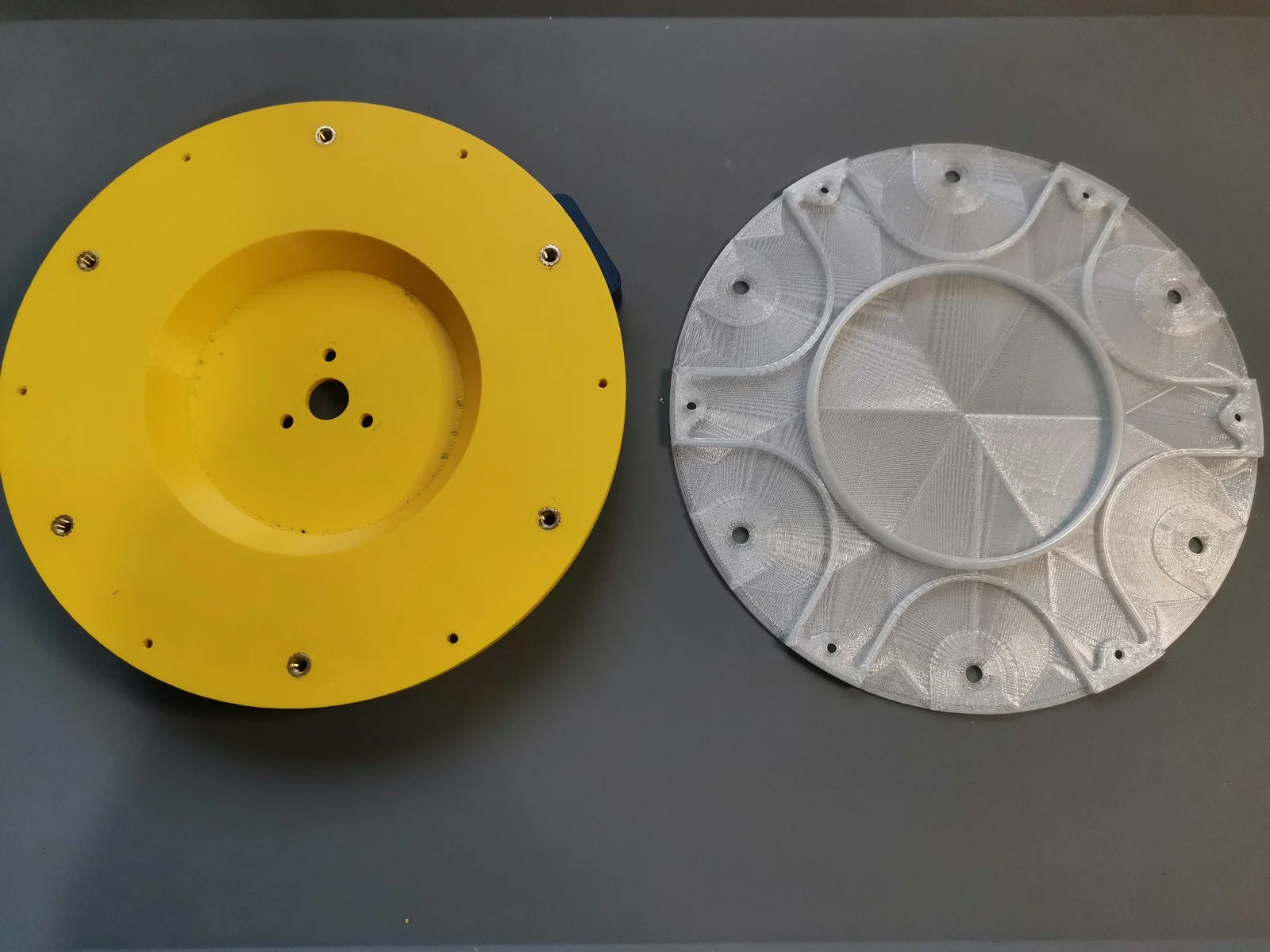

• Mình in tất cả các phần bằng PETG, kèm một lớp interface PLA trên đĩa cắt. Support tách ra rất nhẹ nhàng và bề mặt đáy có support thì đẹp hoàn hảo.

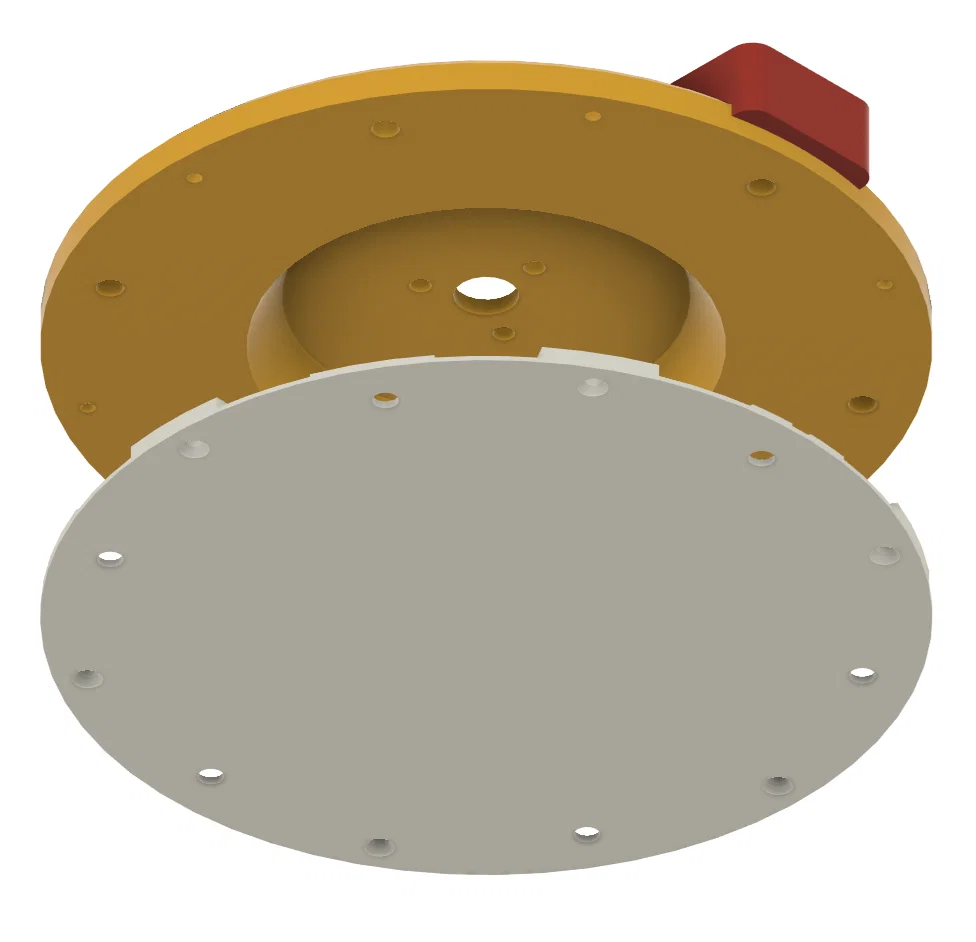

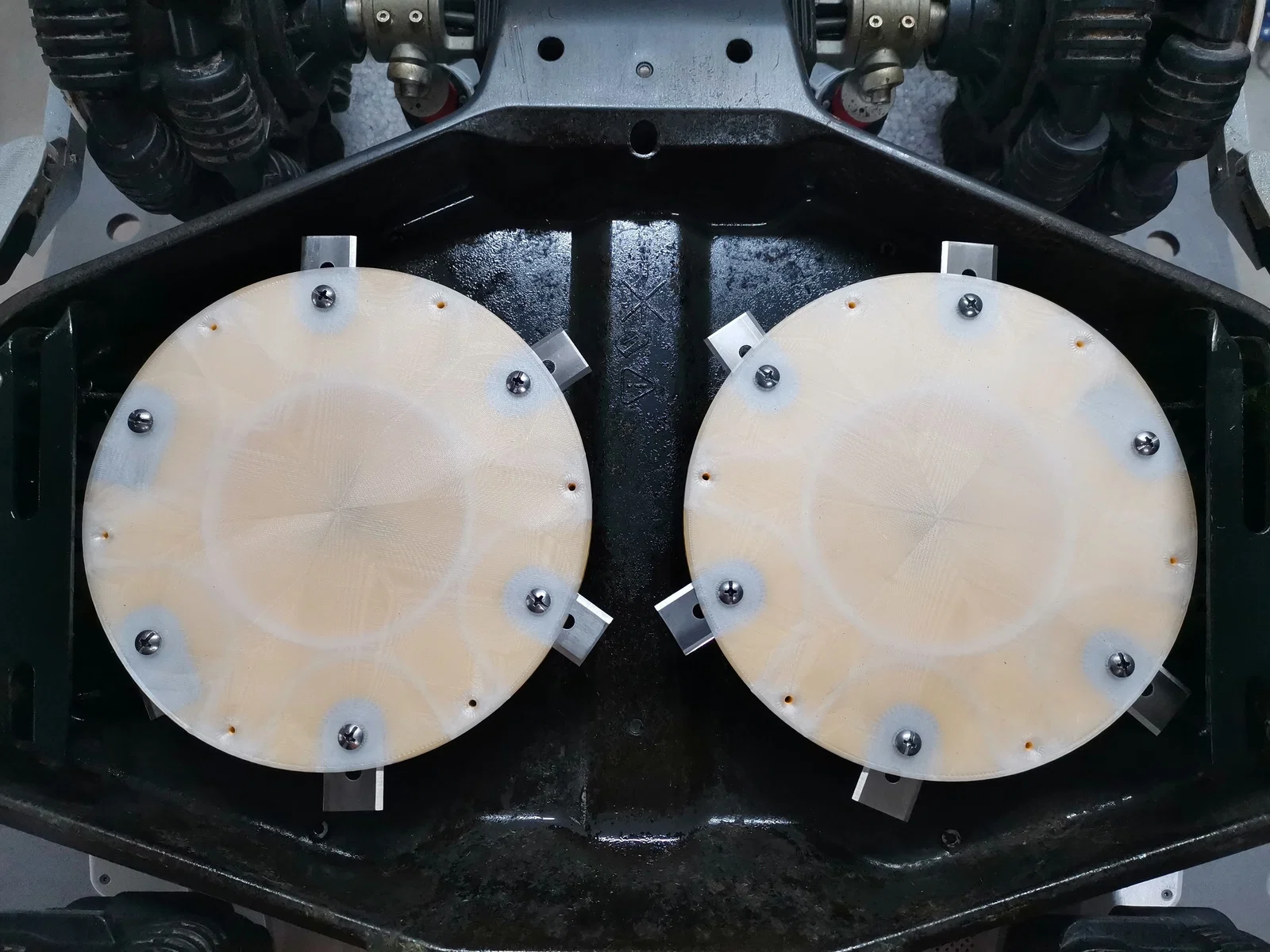

• Nắp che có thể bắt vào đĩa bằng vít M3x12 đầu chìm (Chamfered). Nhưng cái này là tuỳ chọn, vì nắp tự căn tâm và được giữ bằng các vít của lưỡi.

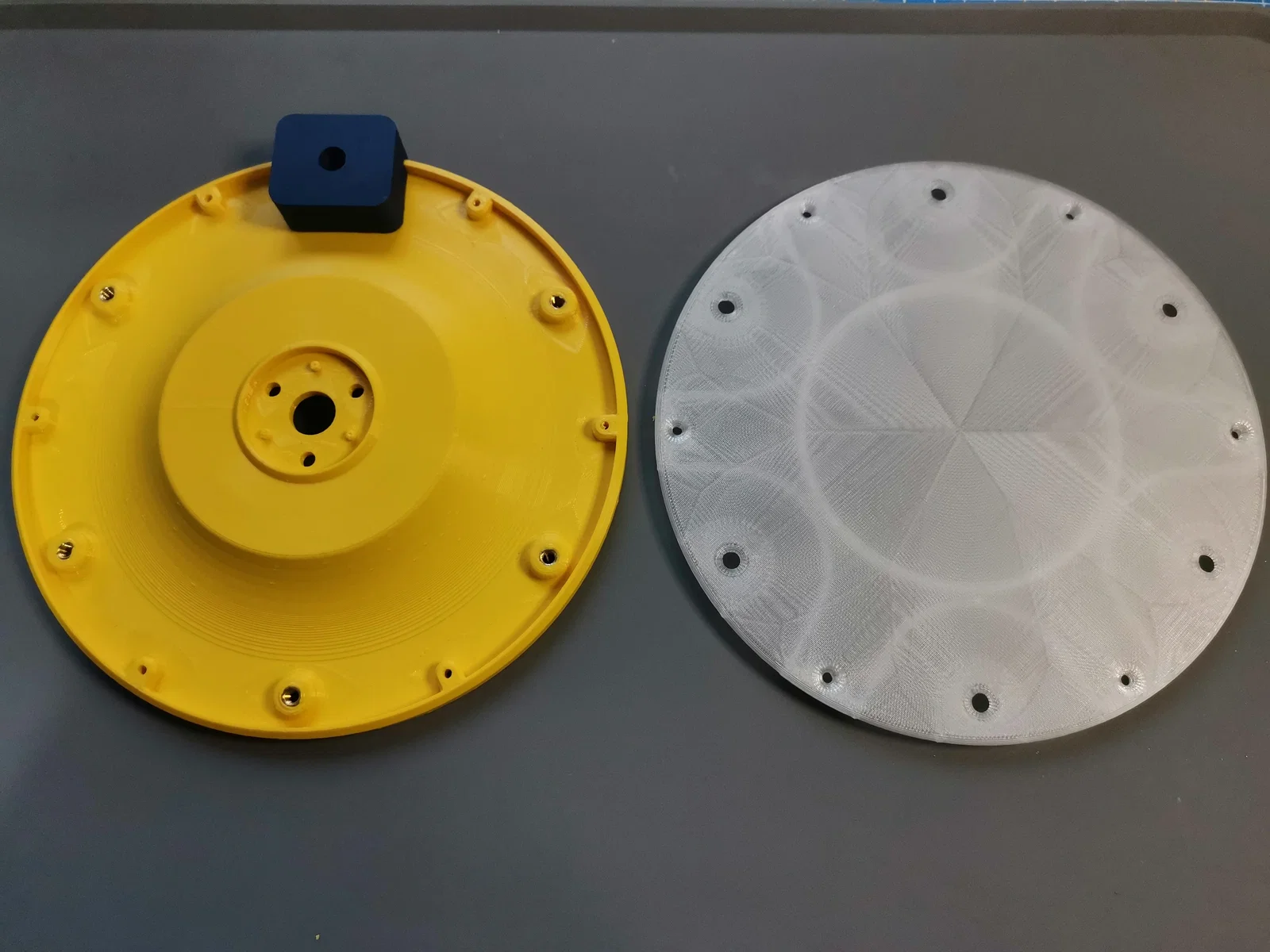

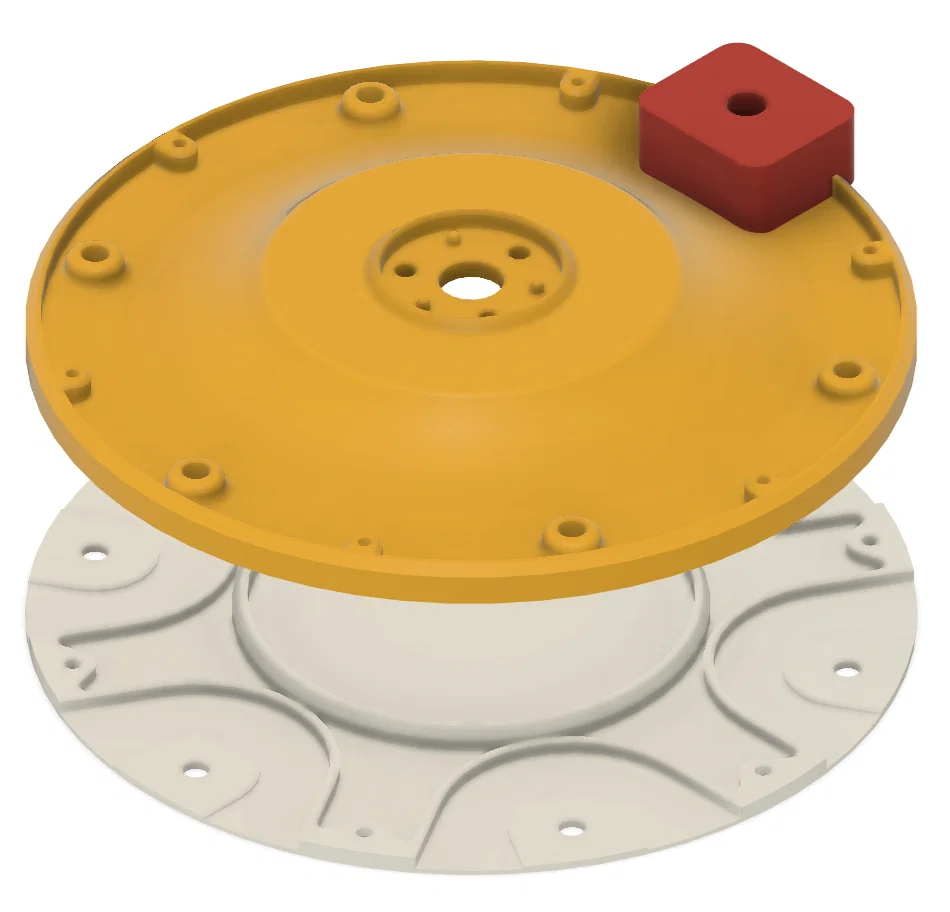

• Có một “Support tool” để giữ đĩa phẳng trong lúc bạn lắp inserts. Lỗ ren dùng để vặn một vít M5x8 đầu chìm (Chamfered) làm “depth stopper” (cữ chặn độ sâu).

Phần cứng cần có:

12 x Ruthex M4x8.1 inserts cho vít lưỡi

https://www.amazon.fr/RX-M4x6-3-douilles-plastique-ultrasons-dimprimante/dp/B07YSV66Y5/ref=sr_1_1_sspa?__mk_fr_FR=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=3TW8KG2N5HLFX&dib=eyJ2IjoiMSJ9.TlsQIZ0Ex0zrZNmX4MOAwuSWrrPbD6Hxct5Cq-bTnjEH-axxzgl5YcZSj2MRG-275hOo6GVXAu-C8NfDXXfkpN8sg3pesAqLTUkGWTVl8hrEZttp_lQxD9de8zJFVRVxGAr7zMIfJtgsnRupKvGvYhZsh2n4Gjjl5sJFHJHavZ_RXZO60EYSYeCaAeqMONZ6-OccBd2-QCMMnnfQEbS3b0aOvXTOy0MORxI-XtyHXc7FvNrDPHysFzqmo3HJu7j8tlfnezq1Pf9O6nk9FQ7-JxCeHKvA--e-1eHPbxNNGT0.YUFxjRn8c2LHrlwoC27xUSIaLug8VCwD9RZMkN42XSg&dib_tag=se&keywords=m4x8.1&qid=1730467429&sprefix=m4x8.1%2Caps%2C93&sr=8-1-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY&psc=1

12 x Luba Blades & Screws

https://fr.mammotion.com/products/endurance-replacement-blades-for-luba-awd-series?srsltid=AfmBOooHeD93A6tkcsd0cpEHfcAiWFjVPzewFkFnpGTUUMn9BFTK5qCl

Phần tuỳ chọn:

12 x vít M3x12 đầu chìm (Chamfered) (Inox) để cố định nắp che vào đĩa (nếu bạn muốn… mình thì không dùng!)

https://www.amazon.fr/Drenky-Frais%C3%A9e-Inoxydable-Visserie-Filetage/dp/B0CN6BT4WC/ref=sr_1_5?__mk_fr_FR=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=15R2P7PKTCC2G&dib=eyJ2IjoiMSJ9.Vg-Dk23WiOGmzuNx243GaaT-Z_tmWgv-kOcD4MNtEuShd2ndsG9EsAKzeOkpdBH8cIs0zDNFq3_mVPi-v_GS-7COUu9qljeDpKPbe6p7Zb8JOgQtGeoQCCbfzoUncHcpeDjX0yce5l1Wv-Qeg1erIpqu_52wm2HX7tZRmvEz8HCXaQvUOQXEIVgRTJO57AUnjLUYSfdbC-kUpCzp-PS4Yh4pZxNX91_Wb4HOGfC40LionjDajox0zjVC793zgd6JtCMtPWy_AIHVjvnHsWURxjV7NfitdSKvfG7oyqUwtAc.ywZHKJCcNV4--zAndk4PXSZwLOG5_oMAS937m608Jdo&dib_tag=se&keywords=m3x12&qid=1730467467&sprefix=m3x12%2Caps%2C90&sr=8-5&th=1
