Bộ ngàm treo Hand Plane cho Wall Control
Bộ mount giúp treo và lấy các woodworking hand plane nhanh gọn trên pegboard Wall Control, dùng hệ DDD Printable Wall Control System. Có base/top riêng, gợi ý dùng locking spacer và threaded pin để khóa chắc.
Mô tả
Mẫu này dùng DDD Printable Wall Control System (github) để gắn các hand plane lên Wall Control.

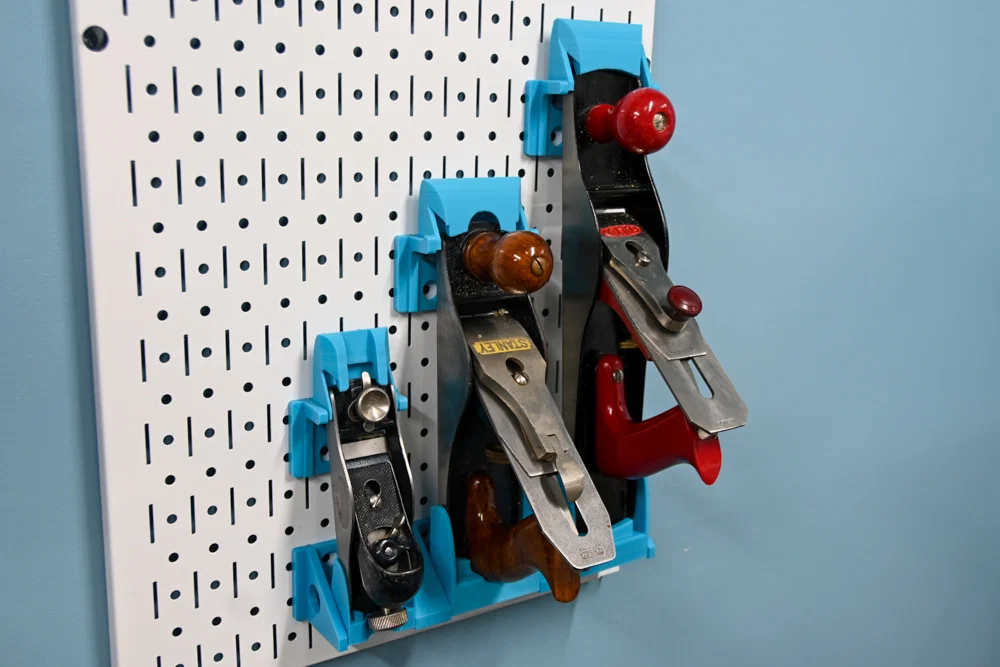

Planes:
- Stanley No 60 ½ Block Plane
- Stanley No 4 Smooth Plane
- Stanley No 5 Jack Plane
- Lưu ý - Mình có một cây plane hãng Fulton kích thước tương tự, nhưng chắc ít ai có. Vì vậy mình đăng mount theo kích thước chuẩn của No 5 Jack Plane, nhưng mình chưa test thực tế.
Phần trên (top pieces) sẽ cần support khi slicing; mình đã cố giữ mức support ở mức tối thiểu.

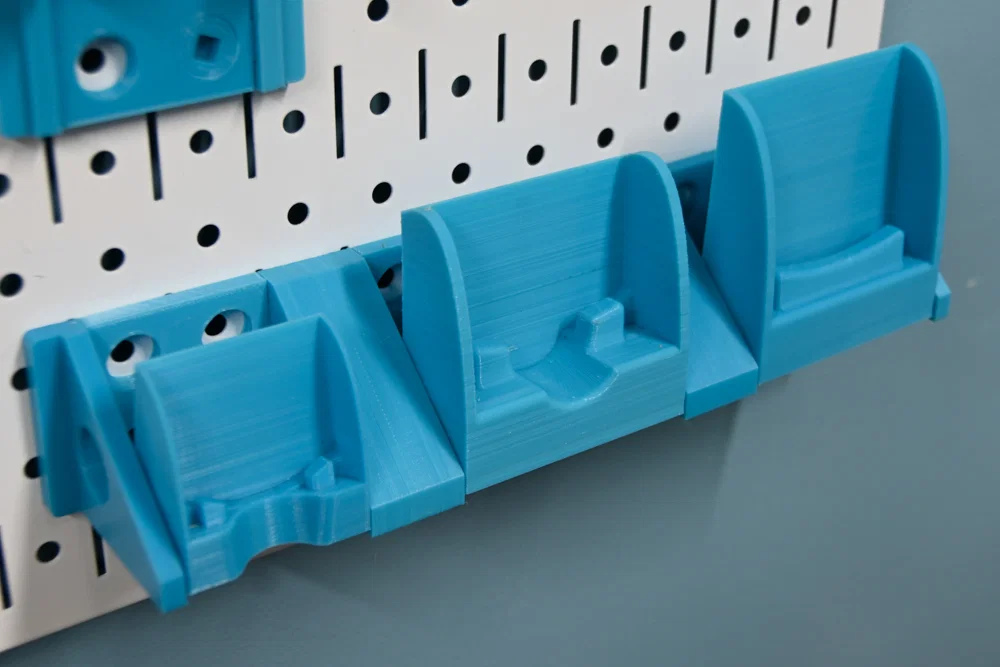

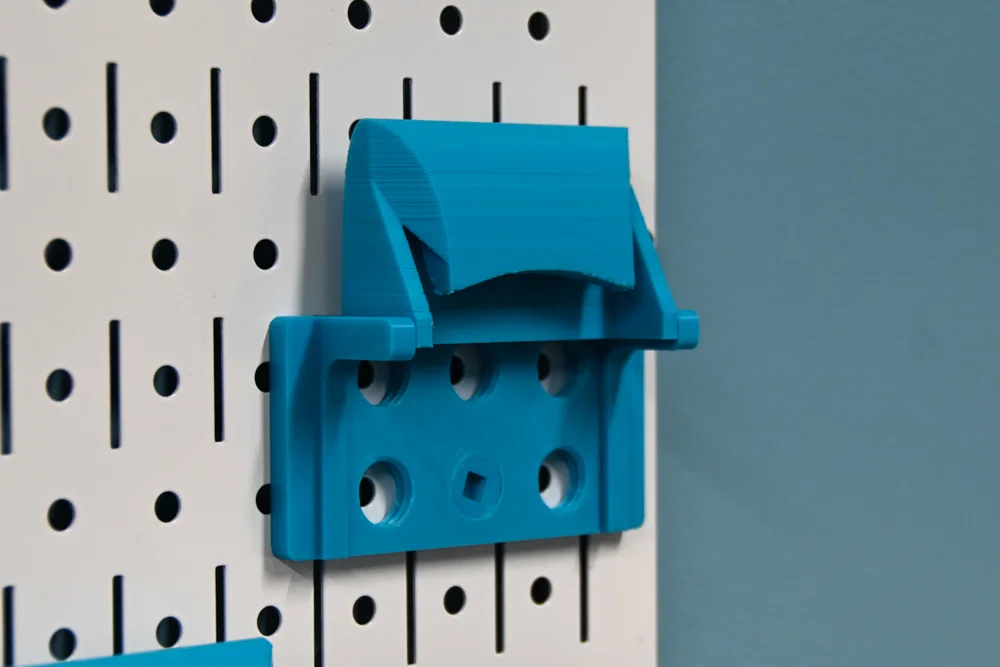

Mỗi mount gồm 2 phần: base và top. Phần base cần side pieces loại inverted, còn phần top dùng loại standard. Xem hình để rõ hơn. Mình dùng inverted 2x2 angle brackets cho base (Left, Right, Center), và 2x1 L Bracket cho top (Left, Right).
Mình khuyên dùng locking spacers quay mặt về phía wall mount: bản 2x2 sẽ hợp cho 60 ½; bản 2x3 để phía sau No 4; và bản 2x4 để phía sau No 5. Các món này có thể dùng để khóa mount lại bằng threaded pin.
Nếu bạn có một cây plane tương tự khác muốn treo, cứ liên hệ mình kèm kích thước, mình có thể làm một phiên bản cho bạn.
