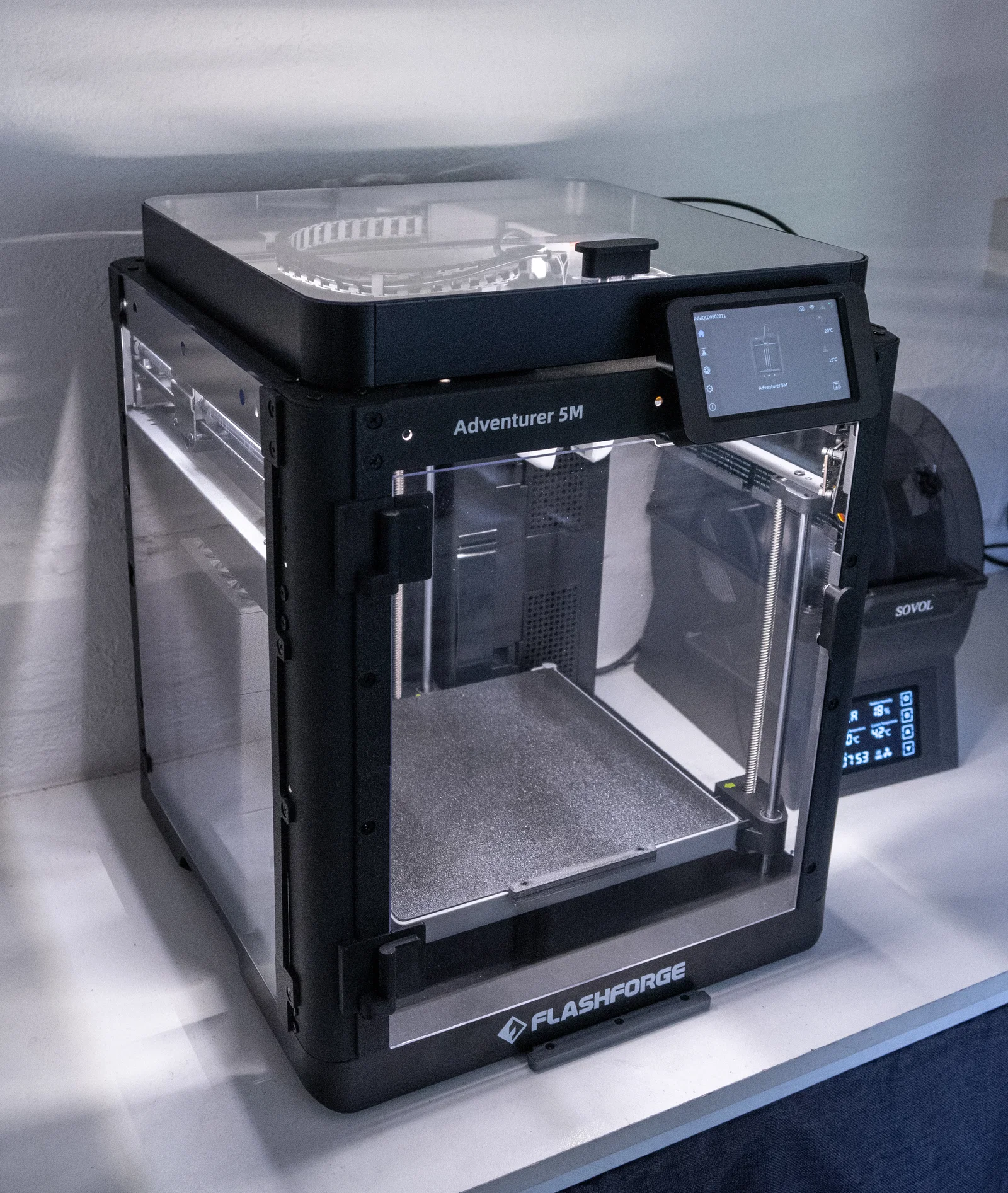

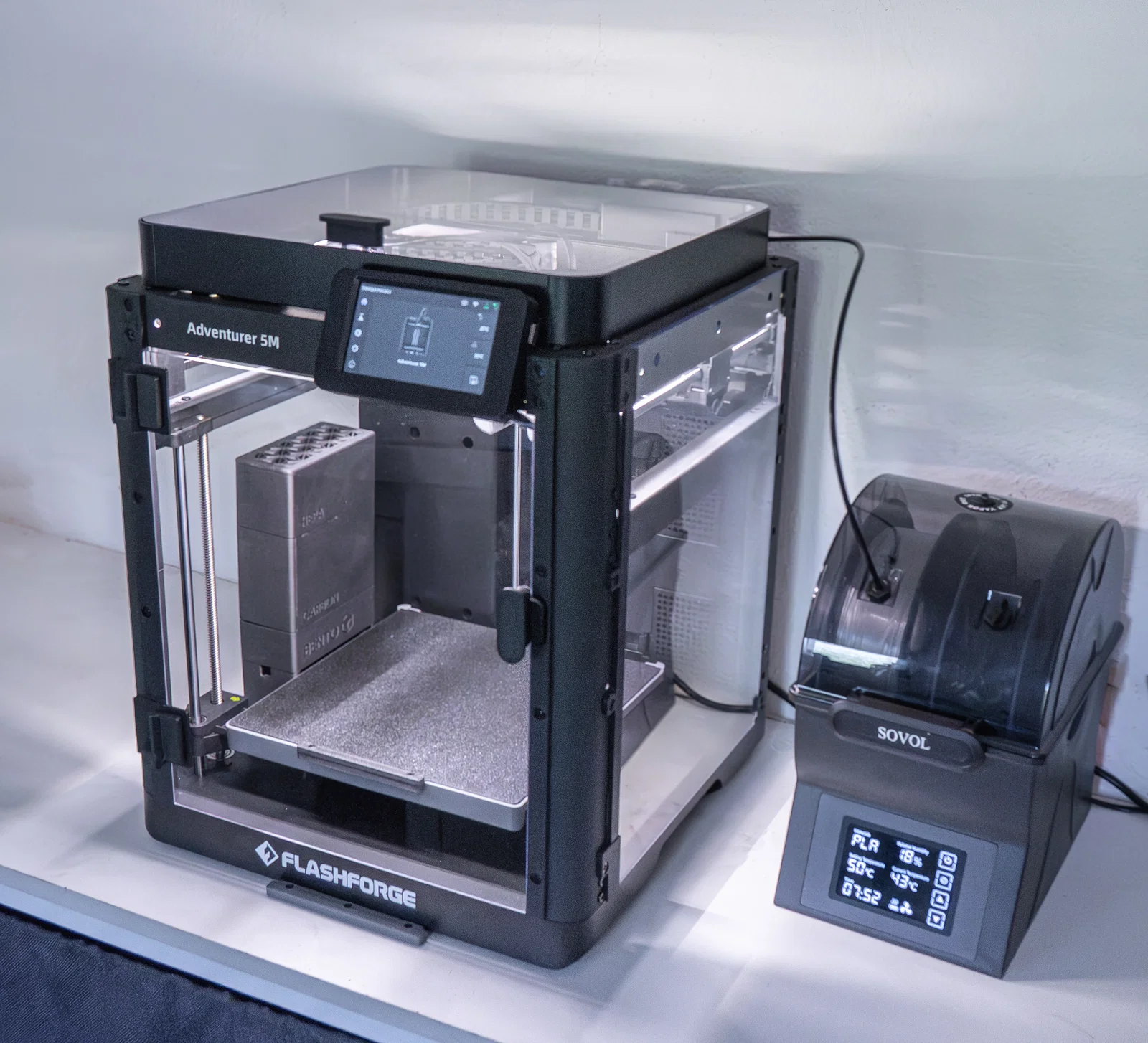

Enclosure Superliminal cho Flashforge Adventurer 5M

Mình thiết kế một bộ enclosure mới. Mục tiêu chính là:

• tối giản hết mức có thể
• tận dụng bộ FlashForge Enclosure kit nhiều nhất có thể
• giữ nguyên màn hình ở vị trí đang gắn
• tất cả tấm panel và cửa có thể tháo/lắp dễ dàng, không cần dụng cụ
• có sẵn file thiết kế để remix cho dễ

Các mod khác gồm có thanh đèn 5M COB LED (xem thiết kế khác của mình), camera Aliexpress, một BentoBox, và adapter BentoBox cho 5m (không phải thiết kế của mình).

Ghi chú in ấn chung:

• in layer 0.2mm
• in trên textured plate với mặt ngoài úp xuống. Vân nhám nhìn hợp với lớp powdercoat của khung hơn
• dùng supports, nếu filament đã tune ổn thì tháo ra khá dễ
• mình in bằng PLA – không phải lựa chọn tốt nhất, nhưng tới giờ vẫn chưa có vấn đề gì sau khoảng ~10 giờ in ASA ở 270/105C. Dự tính sẽ in lại khi nào phát sinh vấn đề.

Phụ kiện cần thêm: nhôm góc (aluminium angle) 40*25mm cho phần top, chốt 6mm cho bản lề cửa, băng keo dán hai mặt loại chịu lực – chi tiết ở dưới.

Ghi chú lắp ráp

Giới thiệu

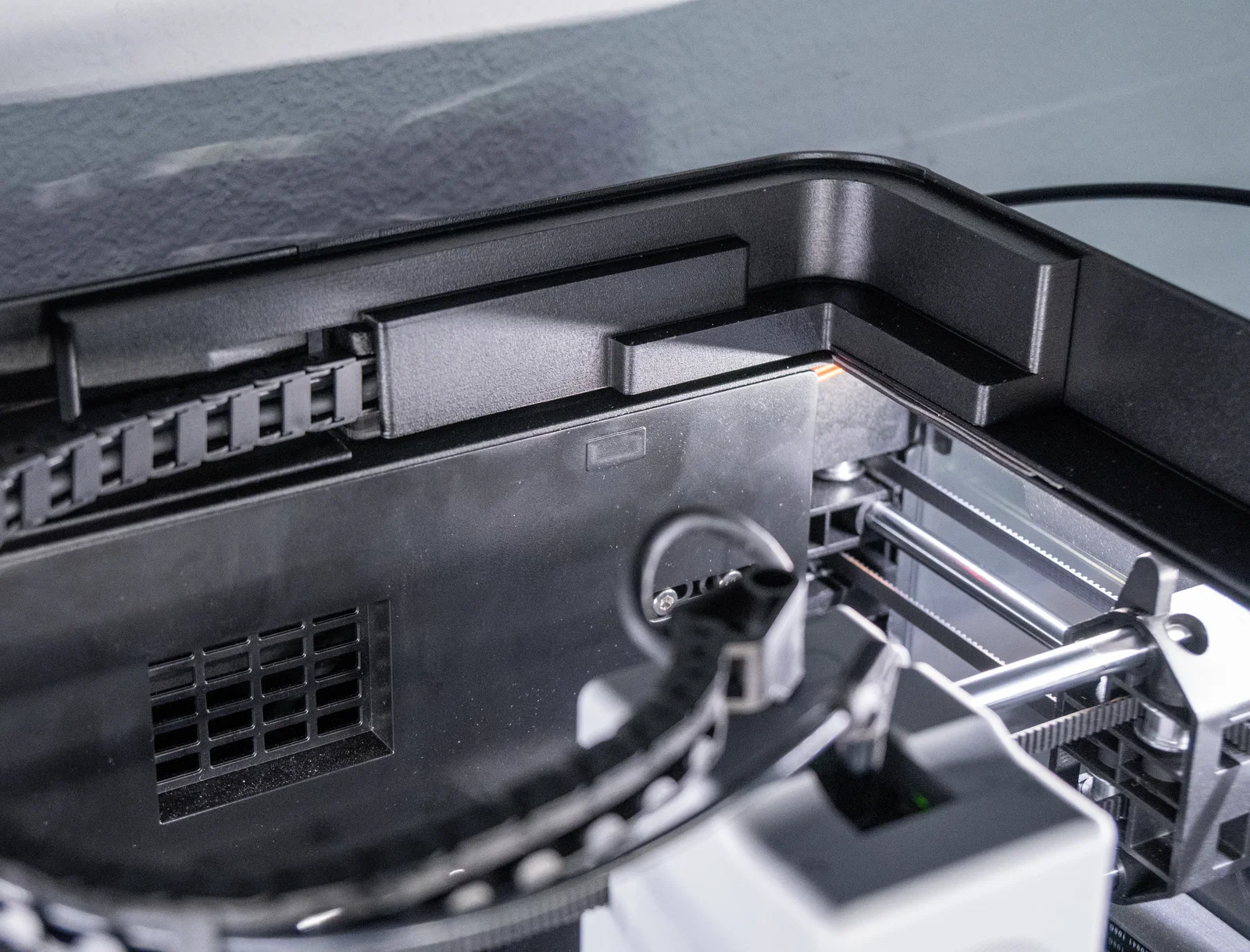

Bản build này giả định là bạn đã lắp mod drag chain và ngàm filament sensor – mình có remix ngàm filament sensor/drag chain ở đây nhưng bạn cũng có thể dùng thẳng bộ file upper/lower cập nhật của @design8studio tại đây. Bạn cũng rất có thể sẽ cần @m_e_muc_1854154 extruder pipe guide ở đây để tránh bị cạ với nắp (lid) profile thấp mới. Orca slicer nhận nhầm pipe guide thành 2 part; mình không dùng cái part “cylinder” thêm đó nhưng tuỳ máy/tuỳ người. Mình cũng cắt bớt khoảng 10mm ống filament tube để nó ngồi gọn hơn.

Tấm hông (Side Panels):

Kiểm tra khung có vuông (square) không và chỉnh nếu cần – xem ghi chú phía dưới.

Bắt đầu với tấm hông vì đây là phần “dễ” nhất. Gắn các chi tiết in bằng các con ốc có sẵn/ốc từ enclosure, rồi trượt tấm hông xuống từ phía trên; chúng sẽ tựa lên mép nhựa ở đáy khung.

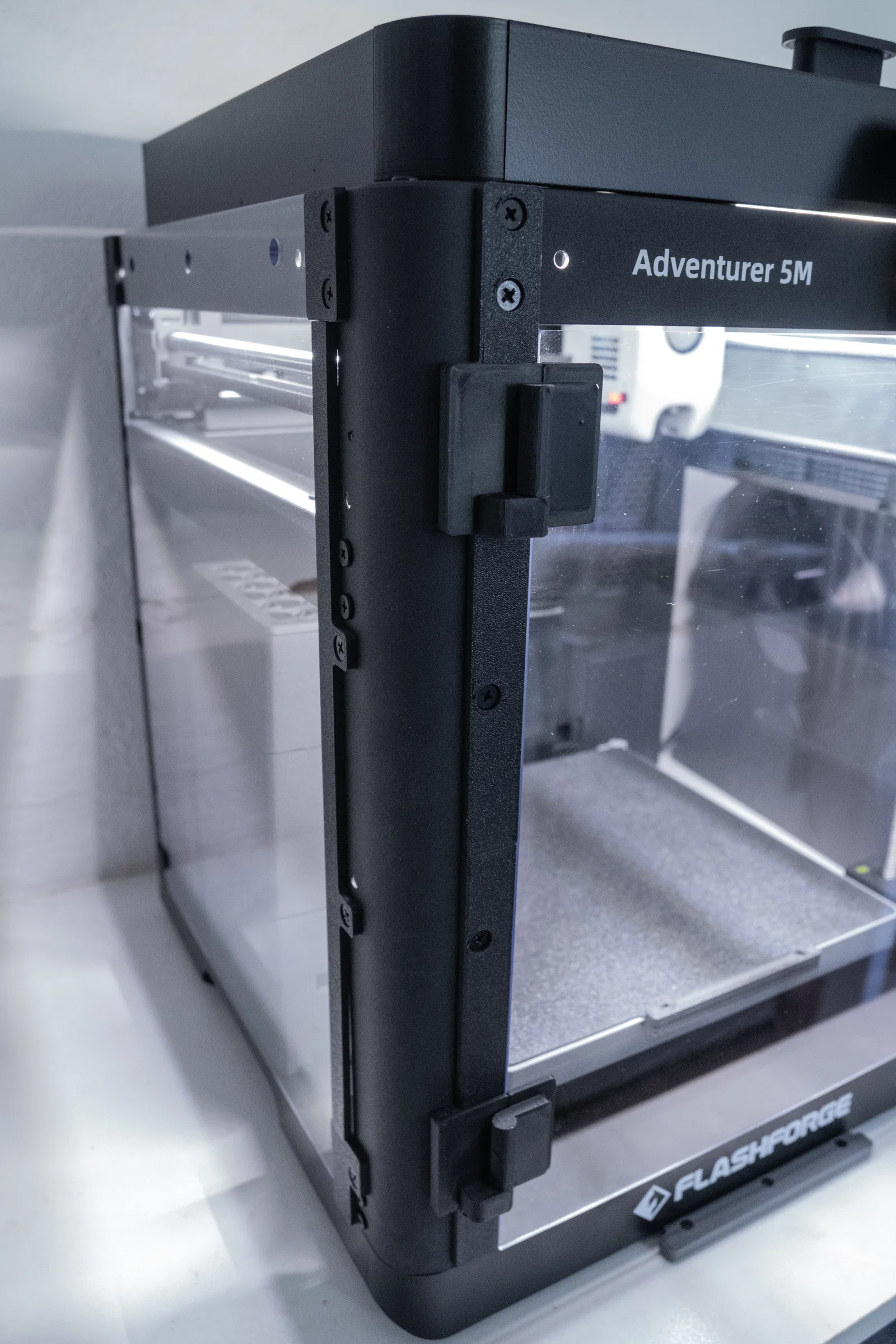

Cửa (Door):

Tiếp tục với các file cửa. In và gắn các strip vào hai bên khung, sau đó gắn các chi tiết lên cửa. Tay nắm cửa dùng nam châm và ốc nhựa từ enclosure kit; mình có thêm long đền (washer) phía sau ốc để tránh nứt.

Bạn sẽ cần cắt bỏ một đoạn nhỏ trên tấm acrylic của cửa để tránh vướng màn hình và dây ribbon cable. Mình dùng cưa lọng (jigsaw) lưỡi mịn. Phần cần cắt là 137x3mm.

Khi in, thêm một slicing modifier cho chi tiết hinge left để lên 100% infill. Cần để đủ cứng:

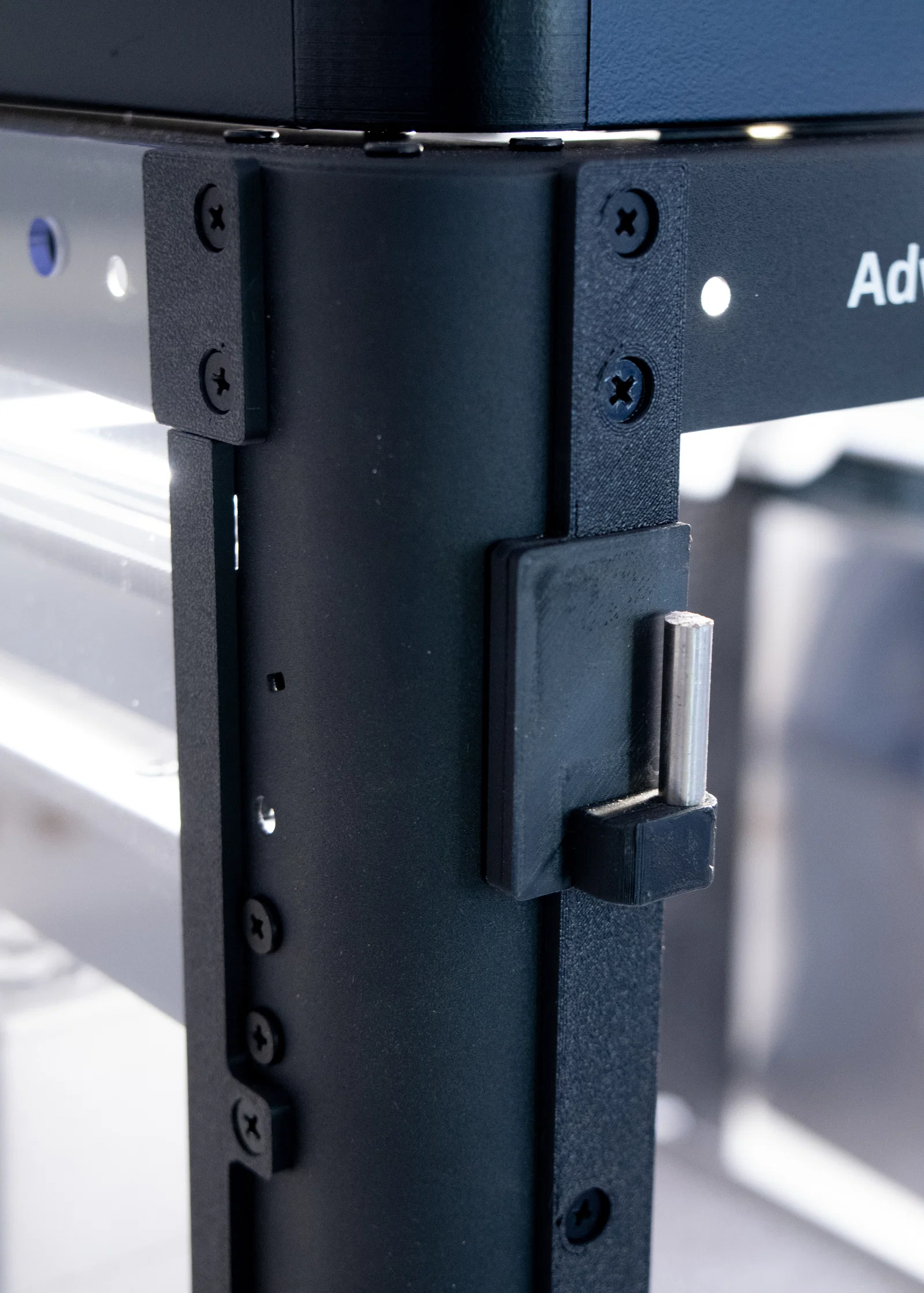

Chuẩn bị chốt bản lề (hinge pins) – kích thước cần là 6mm*33mm. Ngắn hơn chút vẫn được, dài hơn thì không (bản lề sẽ không hạ xuống đủ thấp). Mình dùng ty nhôm (aluminium dowel) rồi cắt ngắn. Đút vào hinge left, lý tưởng là fit theo dung sai (tolerance fit) nhưng nếu cần thì dùng superglue. Bạn cũng có thể khoan/doa lại bằng mũi 6mm để chắc chắn sẽ vừa (đừng khoan sâu quá!).

Dán các miếng bản lề lên cửa và lên khung bằng băng keo hai mặt. Mình dùng Gorilla Heavy Duty Mounting Tape – bạn dùng loại nào cũng được miễn là cắt vừa hốc (recess) và dày khoảng 1.1mm. Cùng loại băng keo này cũng dùng cho cụm top. Trượt cửa vào bản lề và kiểm tra khi đóng có bị cạ màn hình không.

Phần top enclosure:

In 3x corner pieces, và 1x extruder corner piece.

Cắt các đoạn nhôm góc (unequal aluminium angle) 40*25 theo chiều dài: 2x 268mm (hai bên), 1x 284mm (phía trước), 1x 162mm (phía sau). Lắp khung bằng chính băng keo hai mặt đó. Ở bước này mình cũng sơn lót/sơn lại phần top để màu hợp với khung 5M hơn. Dán băng keo chịu lực thành 2 lớp ở vài vị trí quanh mép dưới của enclosure (để chừa đầu ốc trên khung). Trượt khe hở phía sau qua drag chain, canh ngay sau màn hình và canh giữa theo chiều ngang, rồi ấn xuống.

Bạn cũng có thể chỉnh các top corner pieces để hợp với kích thước nhôm bạn có, hoặc thậm chí dùng acrylic hay chi tiết in thay thế – file thiết kế có sẵn nếu bạn muốn mod.

Lắp tay nắm lên tấm acrylic của nắp, là xong.

Ghi chú:

Có thể khung của bạn bị lệch mà bạn không biết! Một bên khung của mình (chỉ một bên) bị “xô hình bình hành” (parallelogrammed), như hình dưới. Mình có liên hệ Flashforge, họ nói chưa từng nghe trường hợp này, nhưng nó cũng xuất hiện trên một con 5m khác mà mình biết, nên có khi bạn cũng gặp. Nghe hơi căng nhưng thực ra sửa dễ – bạn chỉ cần nới lỏng tất cả ốc khung ở bên đó, dùng thước vuông thợ (builder's square) làm chuẩn để đẩy khung về lại đúng vuông góc, rồi siết ốc lại.

Kiểm tra/chỉnh lại cho tới khi khung vuông. RELEVEL ngay sau khi làm việc này!

Đây là khung của mình trước khi chỉnh, tấm acrylic đang canh theo mép trên và mép dưới:

và sau khi chỉnh, ảnh chụp góc hơi xấu nhưng đã vuông:

Ghi chú:

Khung của bạn có thể có kích thước hơi khác khung của mình; có vẻ QC ở mức “ổn” chứ chưa phải “xuất sắc”. Các gờ nhỏ trên kẹp (clip) tấm hông có thể cần chỉnh cho đúng máy bạn – cứ in trước, ghi nhận chỗ cần sửa, chỉnh model rồi in lại.
