Giá đỡ tablet iPad siêu chắc cho xe đạp tập/trainer (ngang/dọc) #NoSupportNeeded

Tác giả rblum_527581

Lượt tải
223
Lượt thích
31
Lượt coi
1.951

File 14 166,1 MB

  • bike_tablet_holder_PrusaSlicer_all_parts_1776507690.3mf3MF · 4,9 MB
  • screw_wheel_M5_SW8_0_1776507691.stlSTL · 110 KB
  • bike_tablet_holder_coupling_bar_130mm_1776507692.stlSTL · 76,4 KB
  • bike_tablet_holder_coupling_bar_190mm_1776507693.stlSTL · 76,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

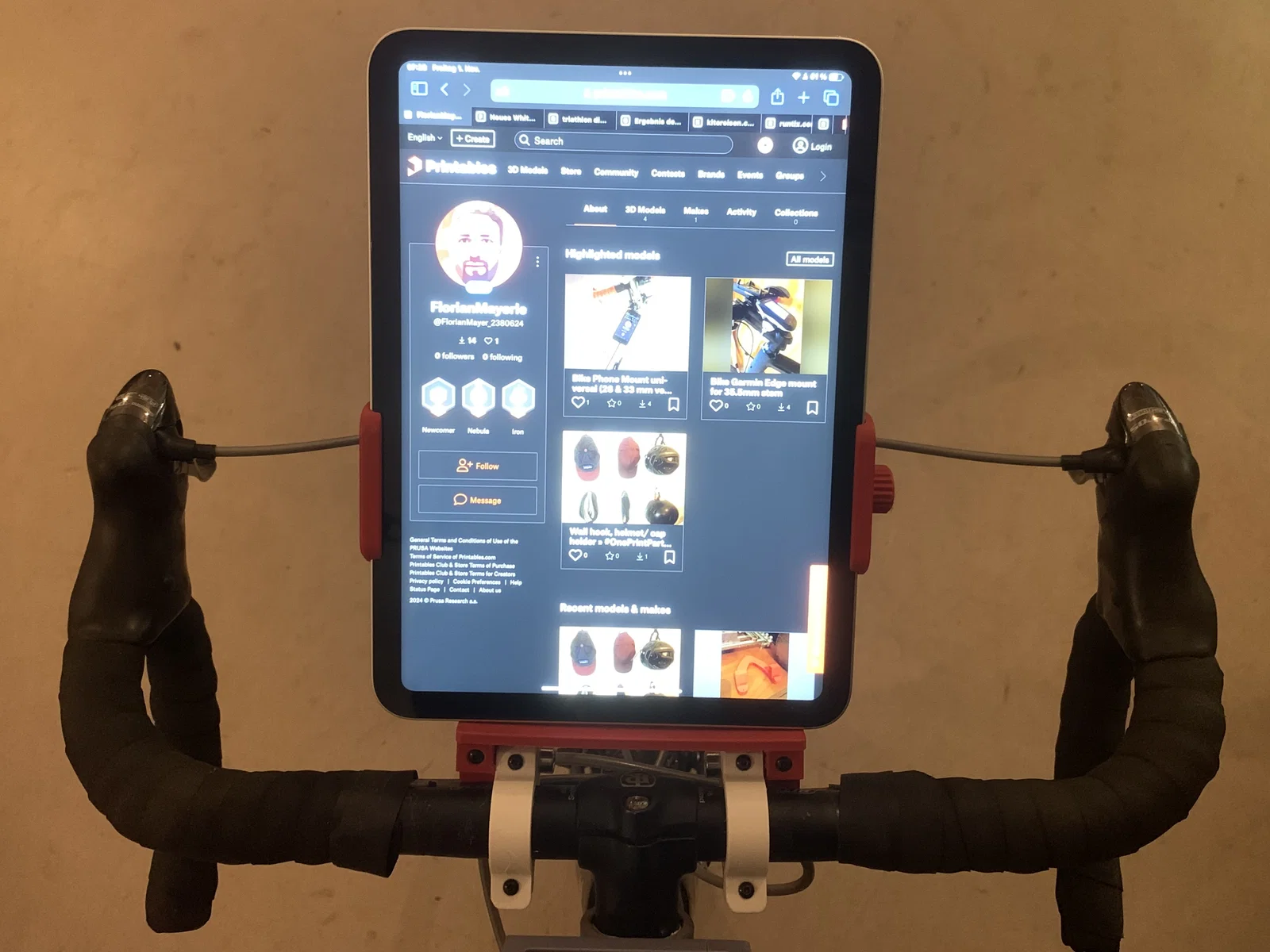

Ngàm gắn tablet dùng chung cho xe đạp tập home trainer hoặc các loại tương tự. Có 2 phiên bản để tải về: một bản để landscape và một bản để portrait. Chỉ có 2 chi tiết là khác nhau giữa hai phiên bản.

Trong mục “Other Files” bạn sẽ thấy file Assembly Documentation.pdf (tài liệu lắp ráp) có hướng dẫn lắp đặt.

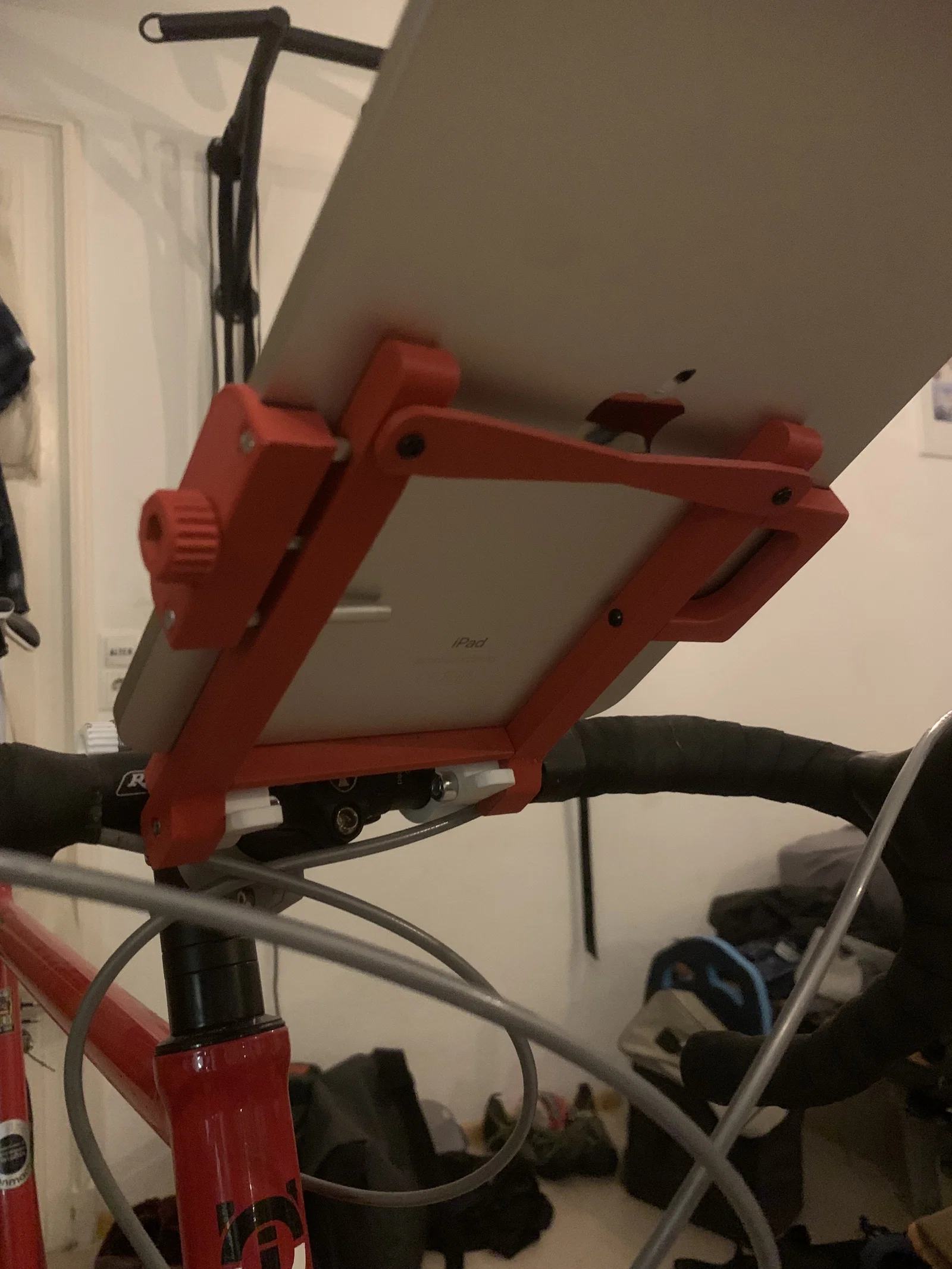

Tất cả tablet trong phạm vi kích thước rộng tối đa 260 mm x 180 mm đều nên vừa. Tablet được giữ rất chắc nhờ thiết kế cứng cáp.

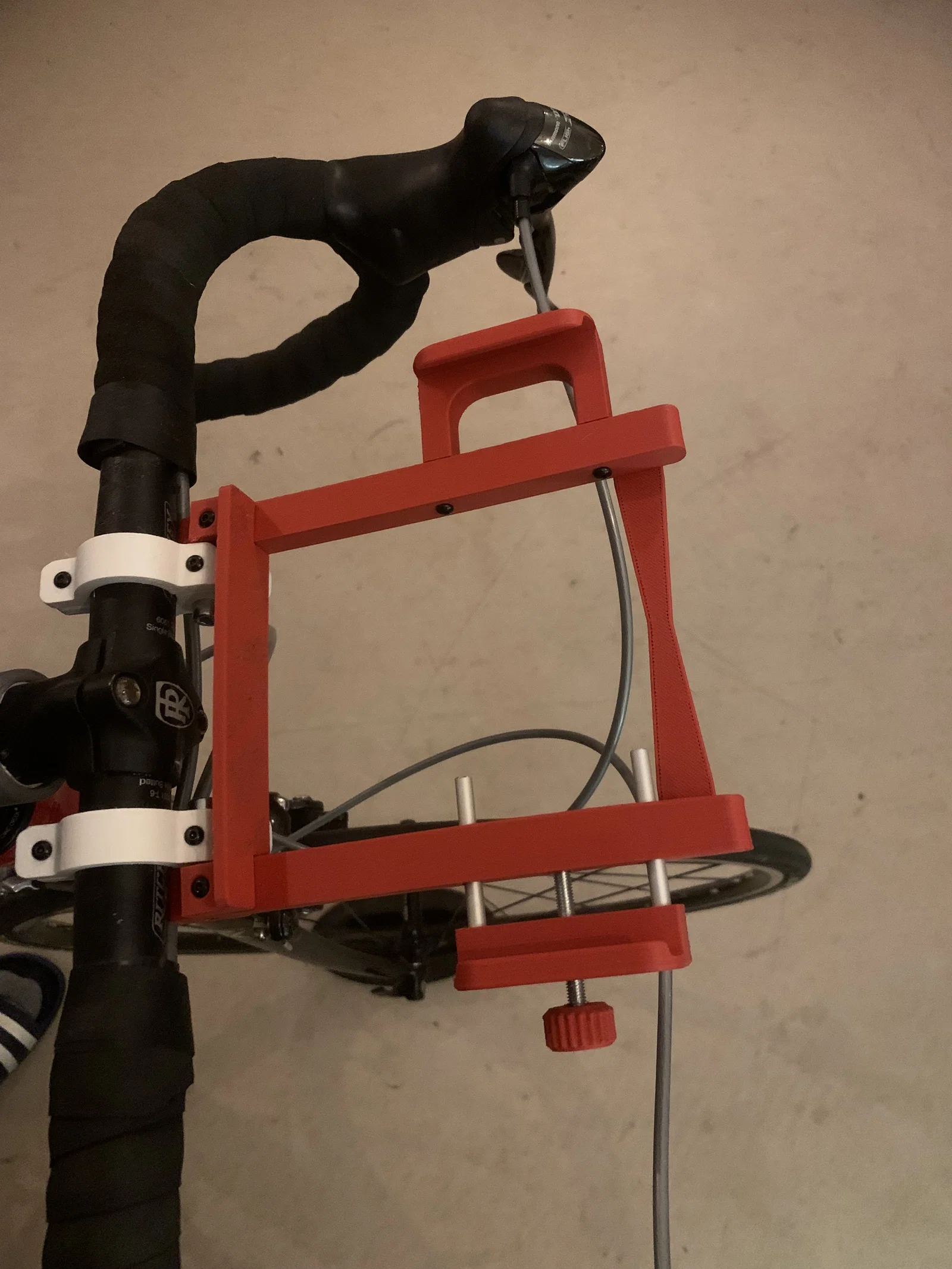

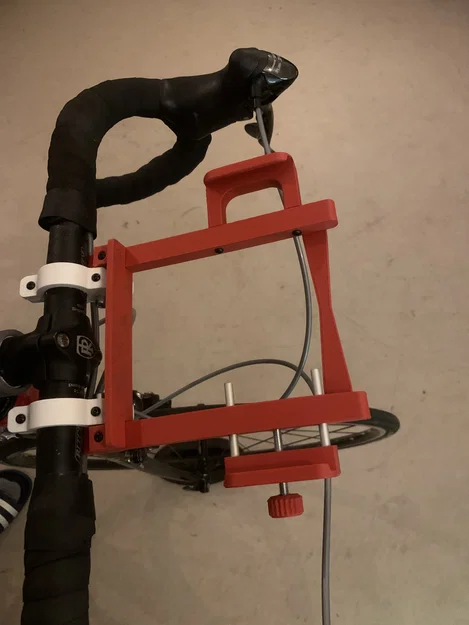

Đường kính ghi-đông trên xe dùng để test là 26 mm; với ống ghi-đông nhỏ hơn, bạn chỉ cần dùng băng keo 2 mặt để tăng lực siết.
Mẫu này đã được thử với iPad Gen 10 (2022).

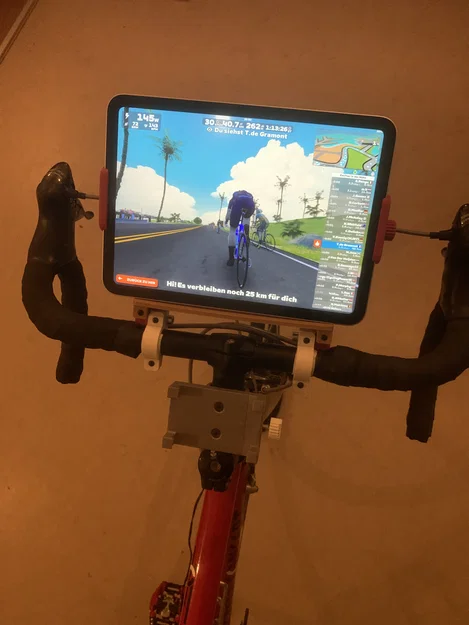

Để chơi Zwift (chỉ chạy ở chế độ landscape) mình có thêm phiên bản dài hơn của coupling_bar và bottom_rail (dài 190 mm thay vì 130 mm).

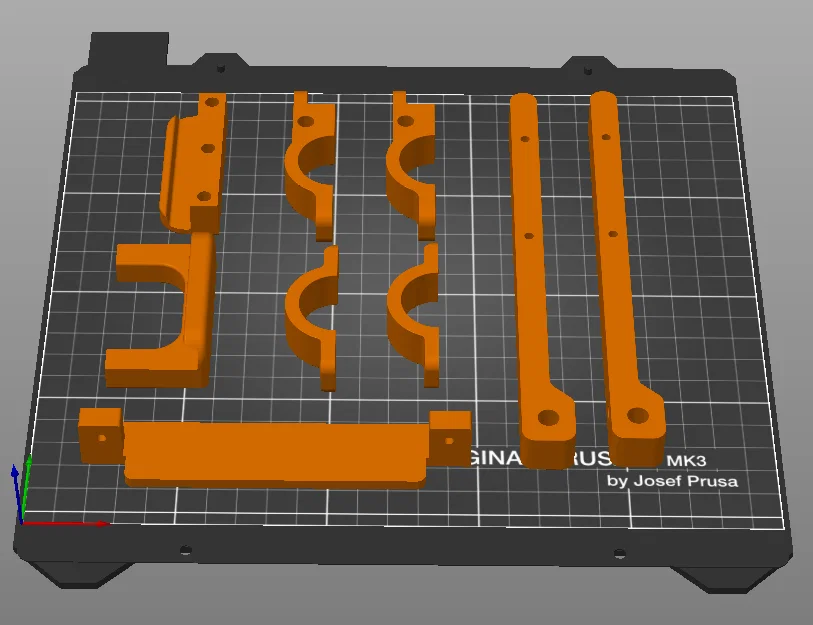

#NoSupportNeeded: Các chi tiết có thể in mà không cần support.

Chưa test xem có đủ ổn định để dùng ngoài trời không, nên không khuyến nghị.

Nếu bạn muốn gắn ngàm này lên loại ghi-đông khác, vui lòng cho mình biết kích thước. Mình có thể sẽ cập nhật hoặc bổ sung thêm vài chi tiết.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfgcodepdfstl
Số file mô hình
14
Tổng dung lượng
166,1 MB
File lớn nhất
108,5 MB
