Giá/holder cho pegboard lỗ vuông (Lochwand Halterungen – quadratische Lochung)

Vì lựa chọn các loại holder cho tool wall/pegboard dạng lỗ vuông còn khá ít, nên mình bắt đầu tự thiết kế một số holder/adapter/móc cho dụng cụ của mình.

Tiếc là pegboard của các hãng khác nhau thường không giống kích thước 100%. Với tấm đế này, kích thước lỗ từ 9,2x9,2mm đến 10x10mm và khoảng cách lỗ 38mm nên sẽ dùng ổn.

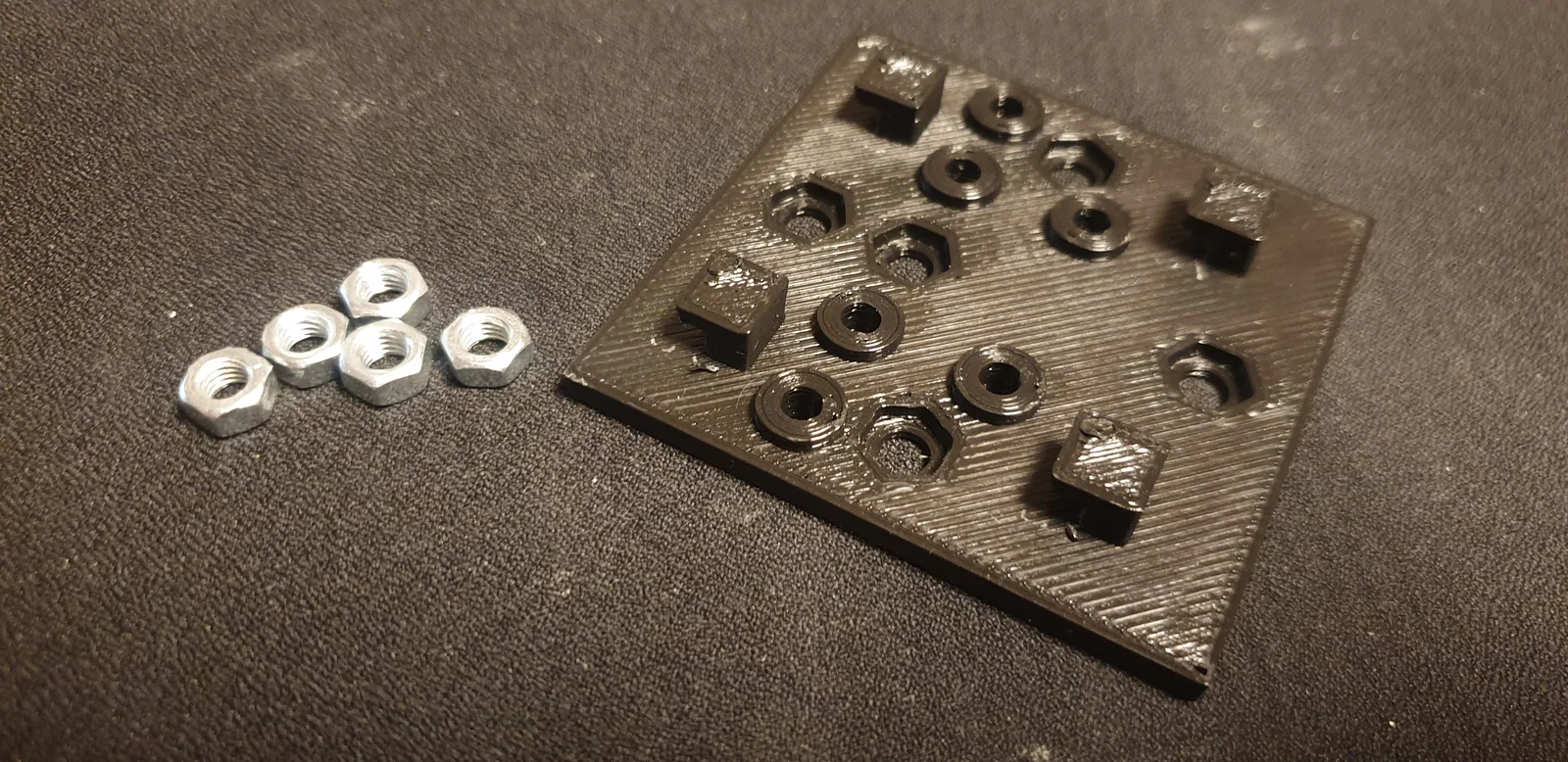

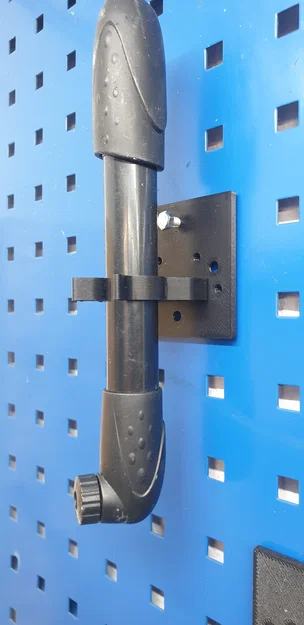

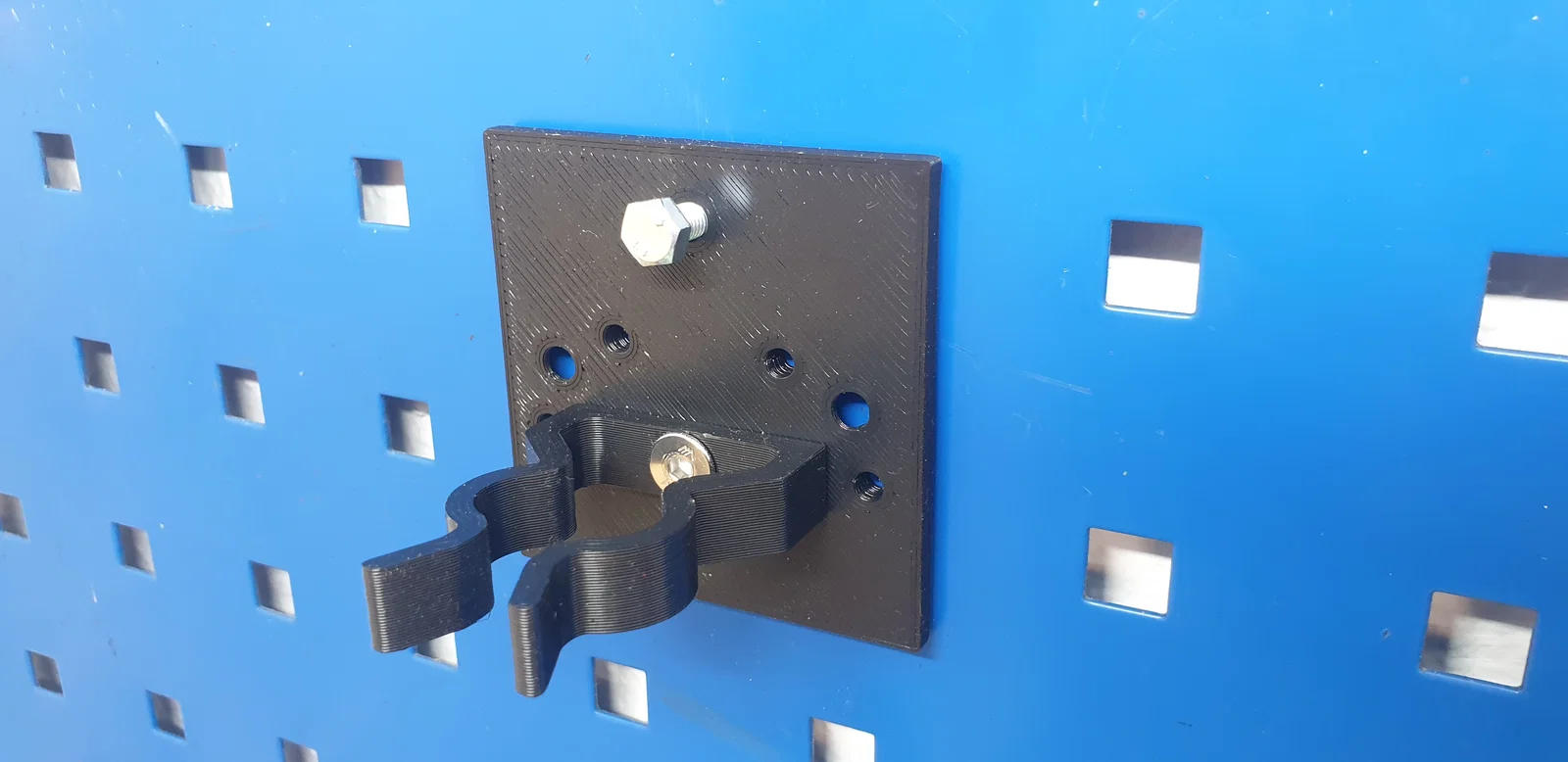

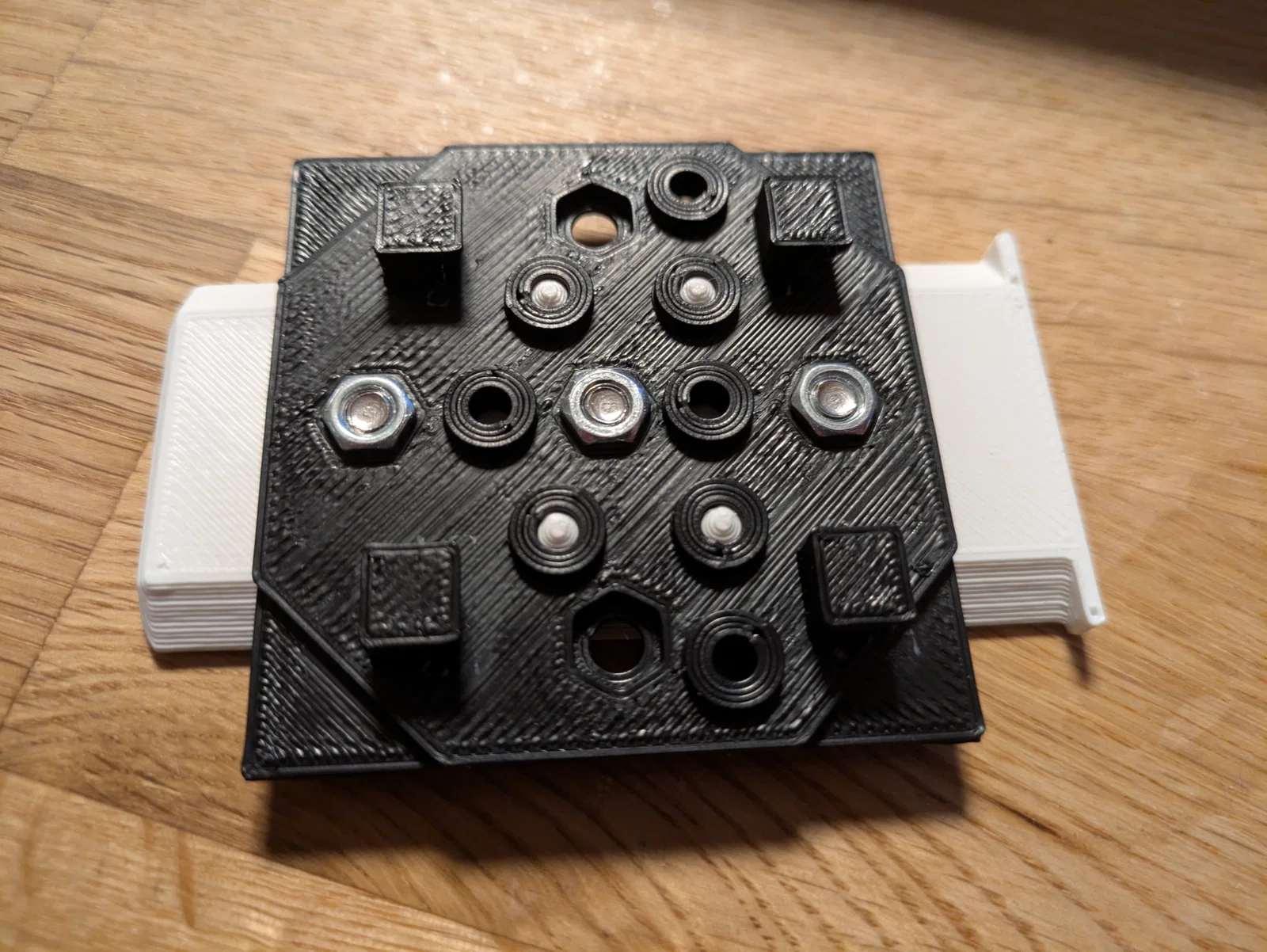

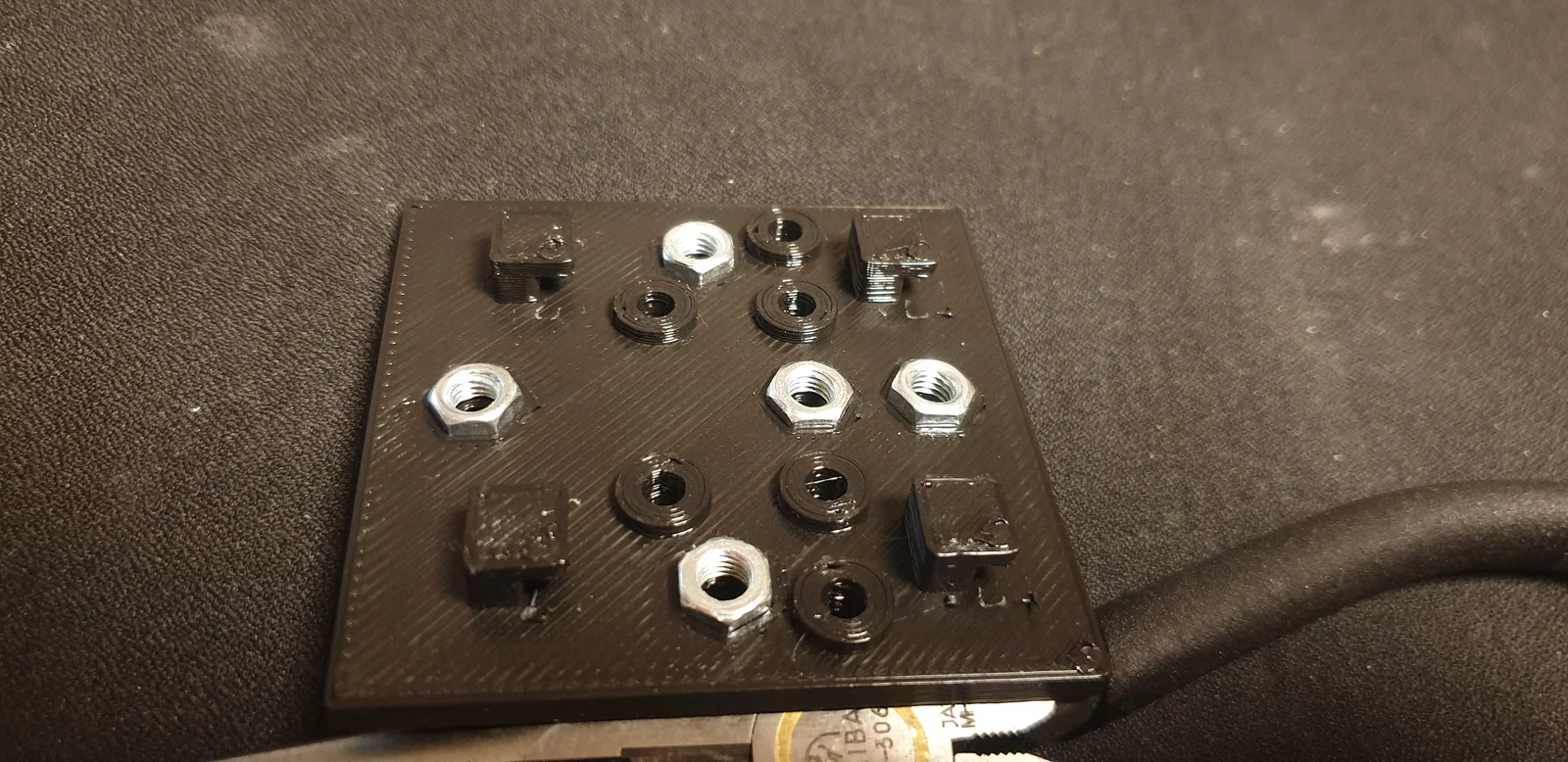

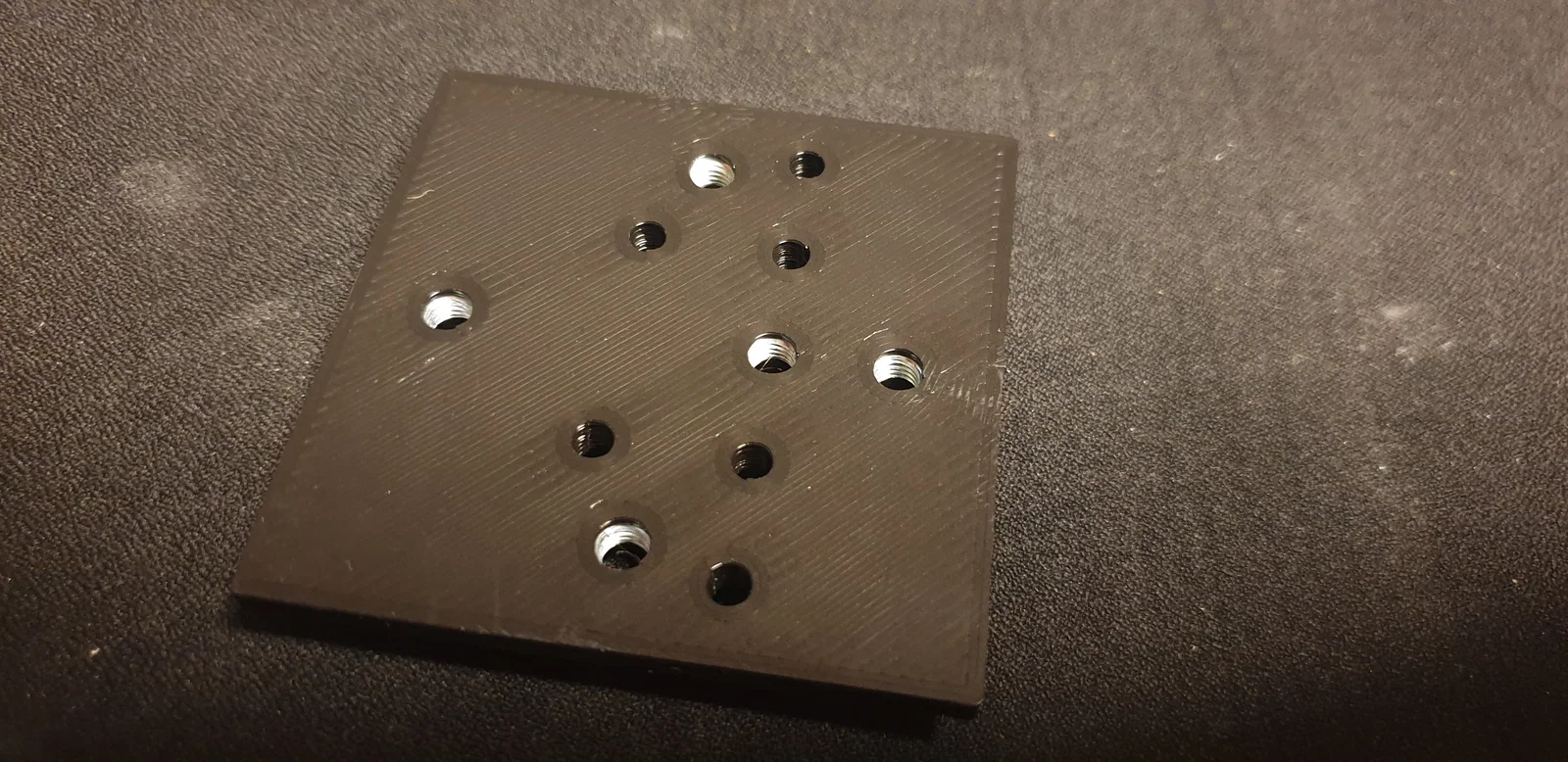

Ý tưởng của mình là dùng một tấm đế (Grundplatte) có chỗ lắp cho nhiều loại holder khác nhau. Lắp bằng cách đặt đai ốc M5 vào trong tấm đế và/hoặc dùng pin. Nếu holder không bắt vít thì nên cố định các pin trong tấm đế bằng keo dán nhanh (super glue).

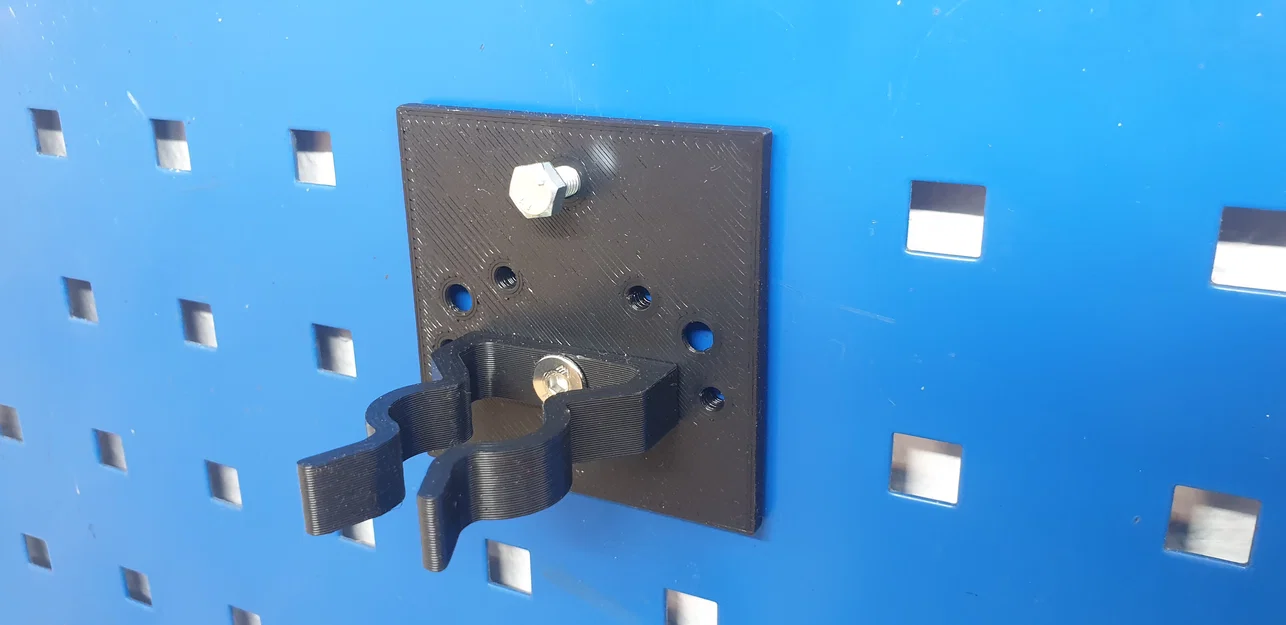

Một trong các đai ốc có thể dùng để khóa tấm đế vào pegboard bằng cách vặn một con vít M5 vào (làm chốt arretierung).

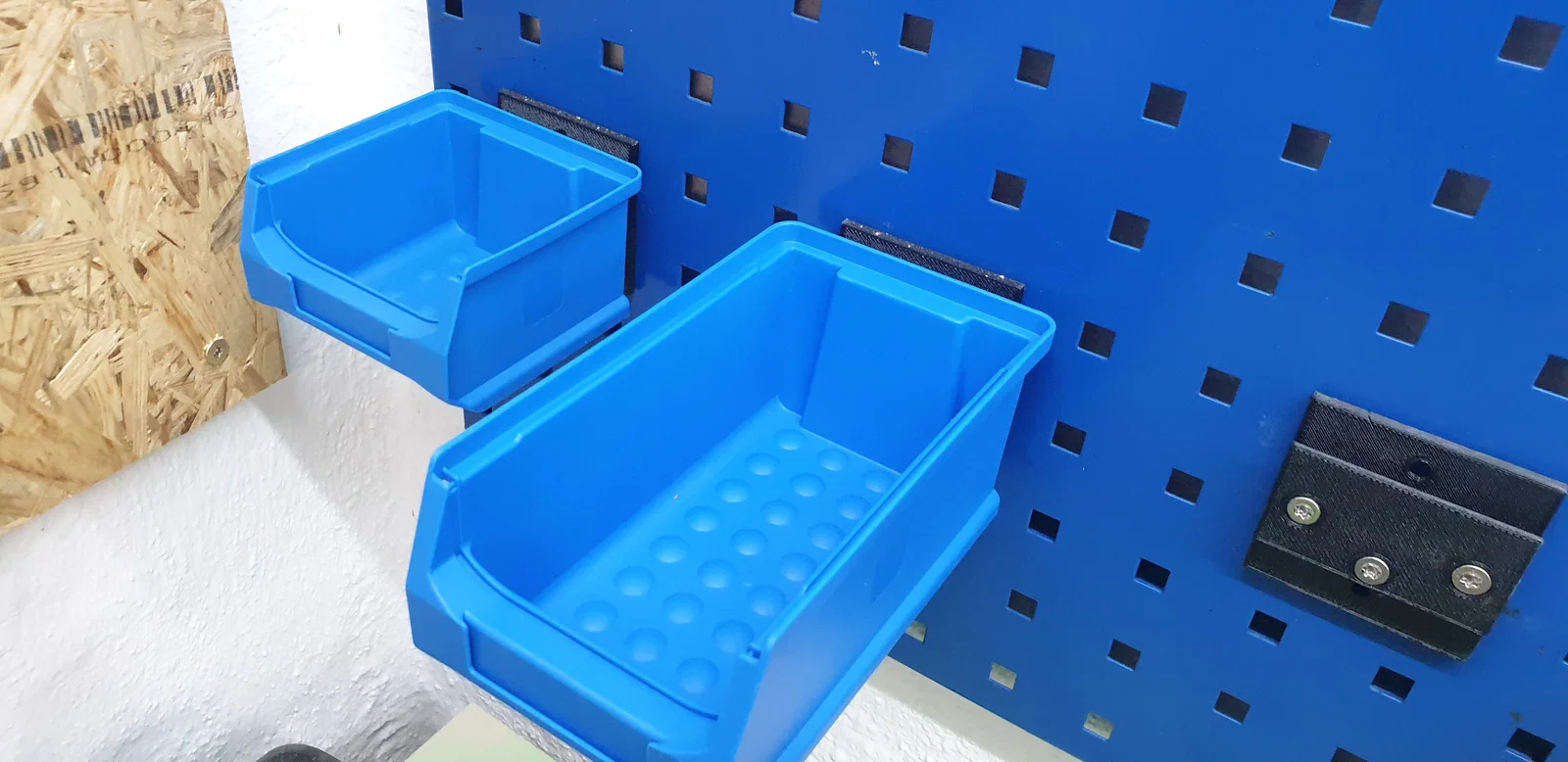

Để lắp holder thì phù hợp nhất là vít đầu chìm M5x8. Với adapter cho hộp chứa linh kiện (Sichtlagerkästen) thì dùng M5x12mm.

PETG, ABS và ASA chạy rất ngon. PLA cũng phù hợp để in tấm đế.

Mình in với nozzle 0,4mm đến 0,6mm, infill 15%. Support cần cho tấm đế và một số holder có pin. Còn lại thì mình cố gắng thiết kế để hạn chế support tối đa.

Update Tháng 3/2024

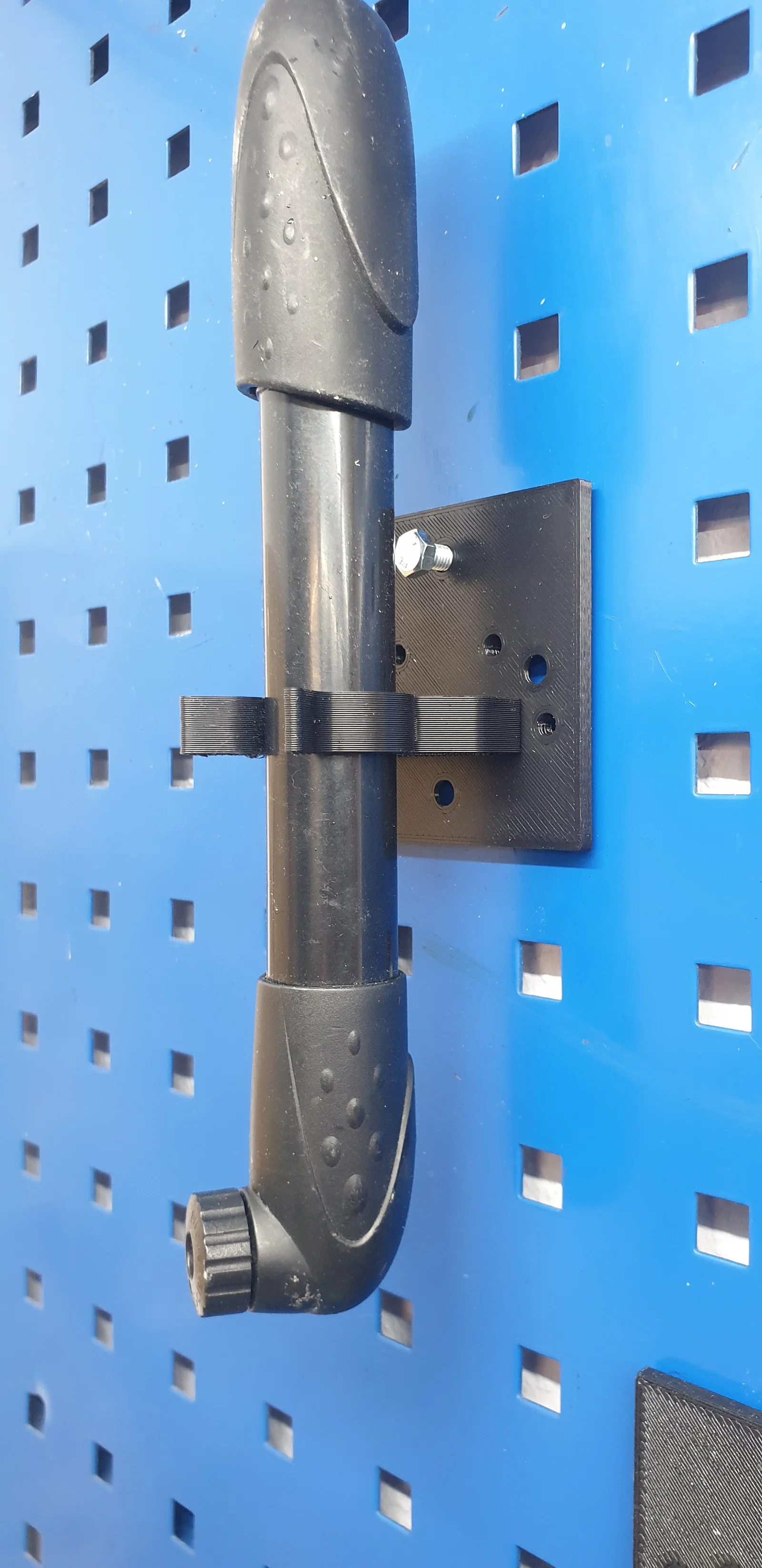

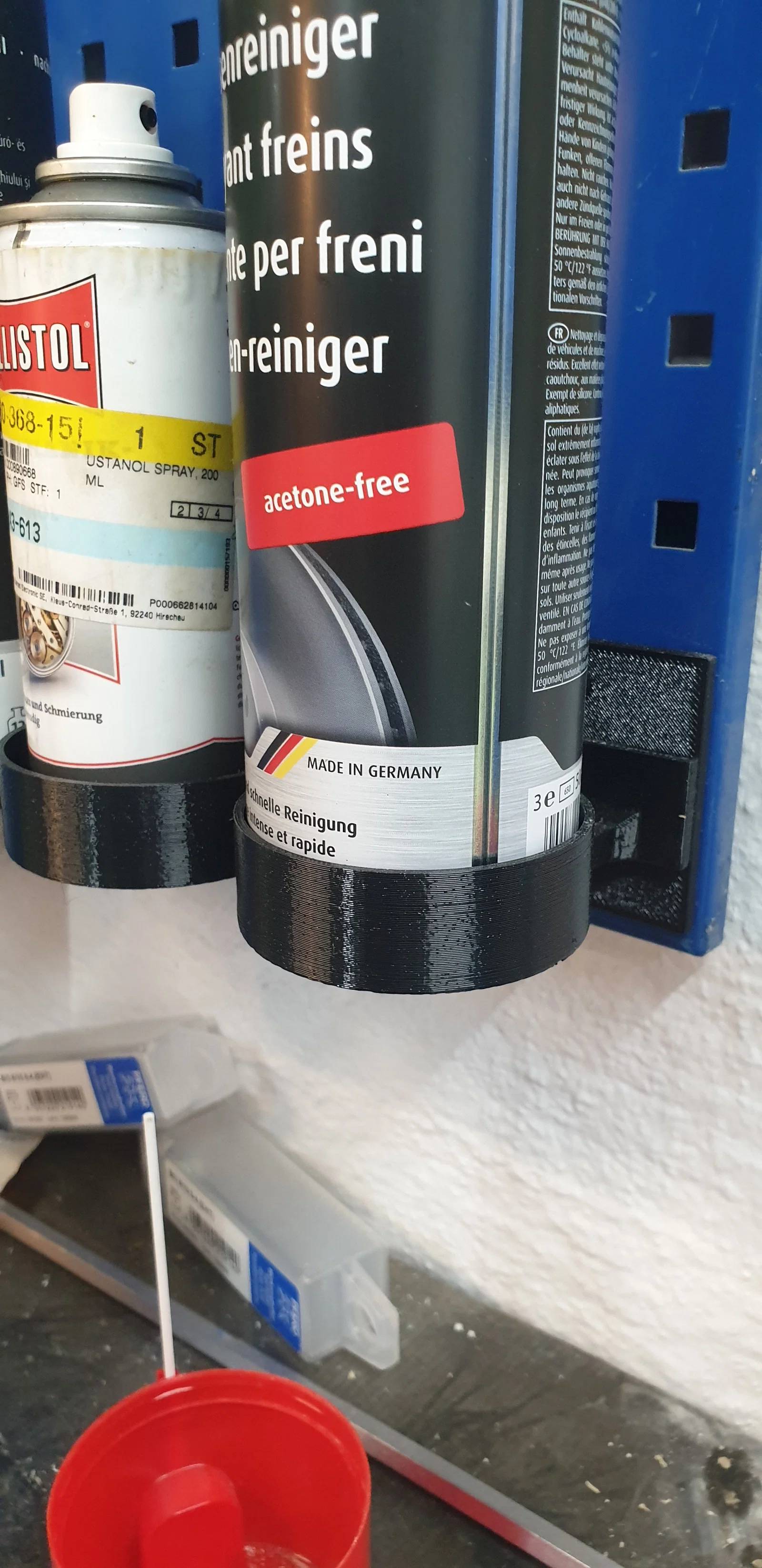

• Holder cho bình xịt đến Ø75mm

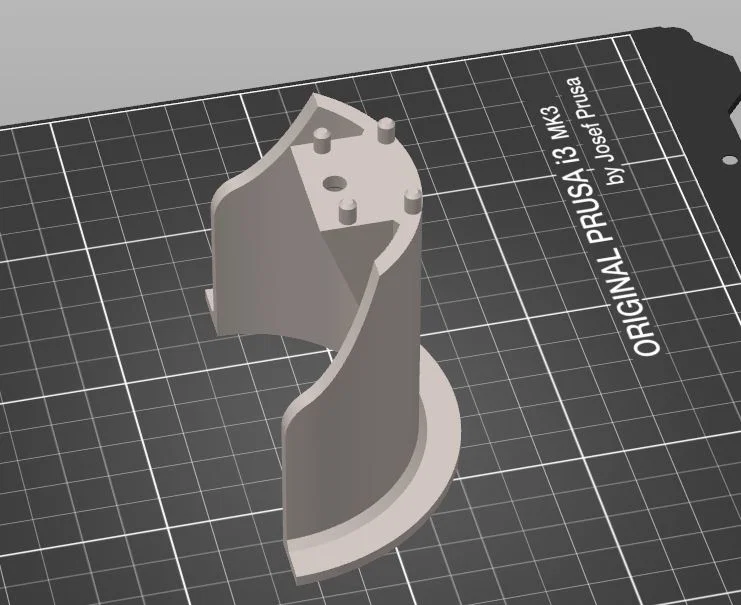

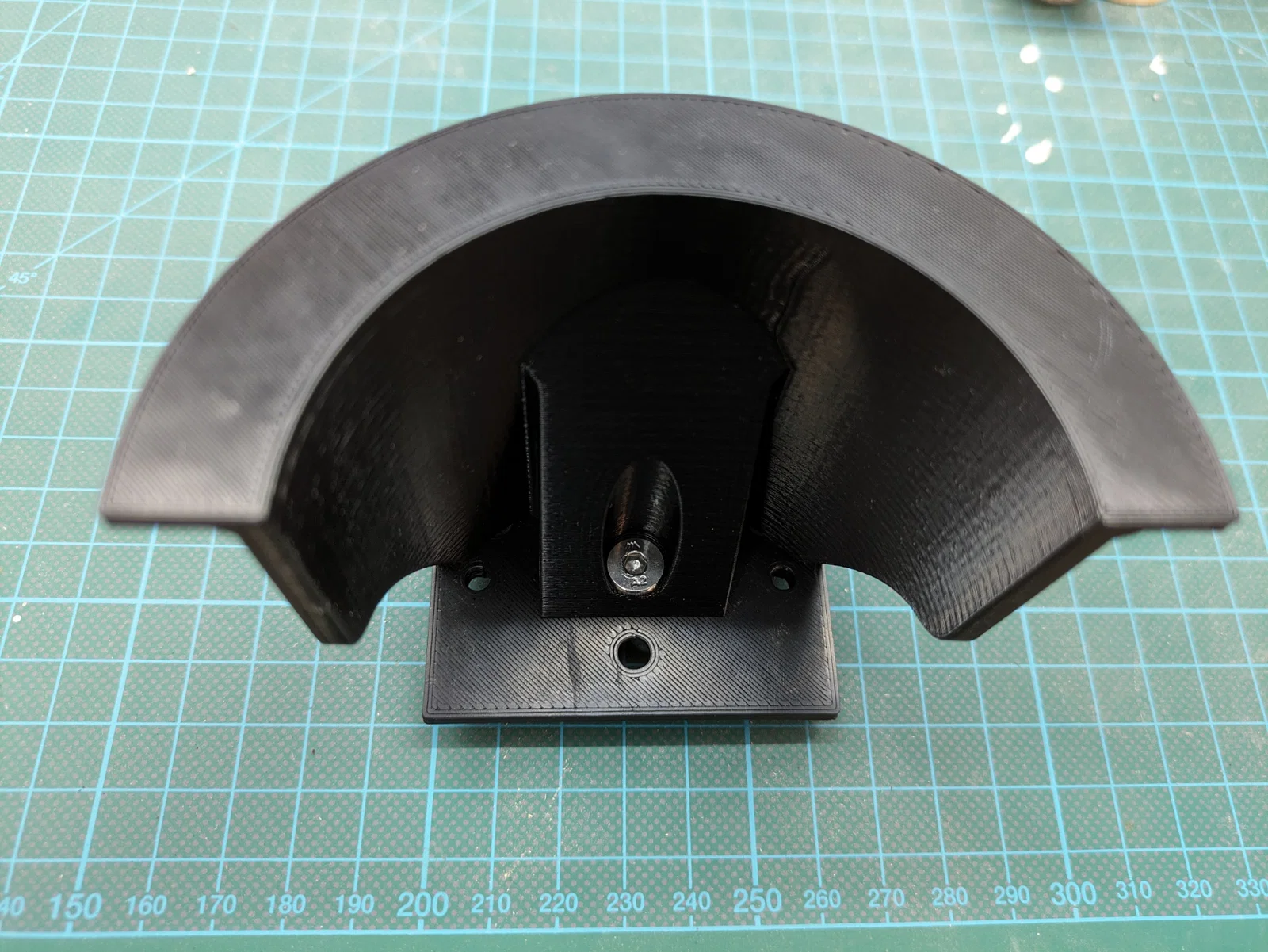

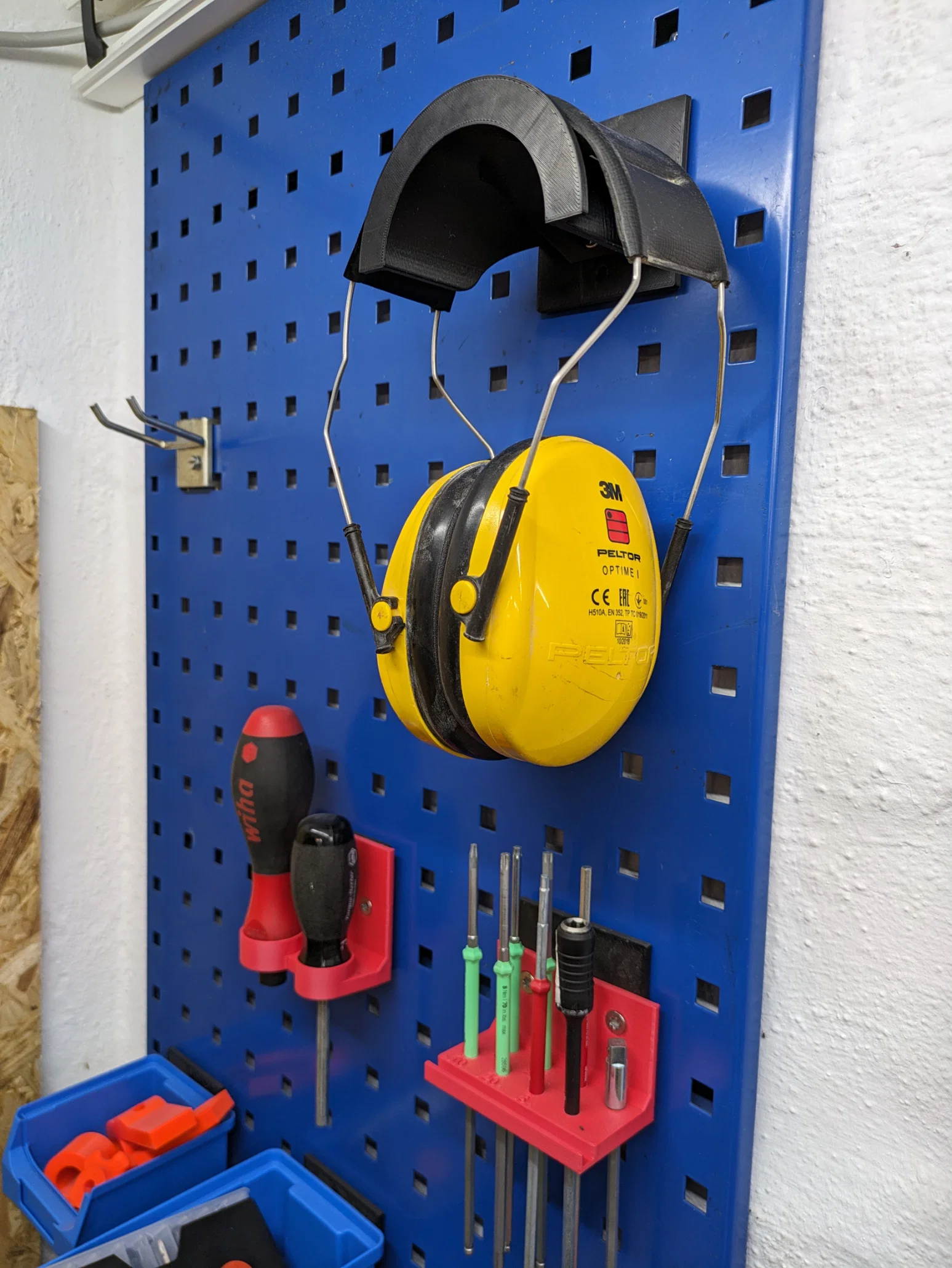

• Holder cho chụp tai chống ồn “Kapselgehörschutz”

Update Tháng 4/2024

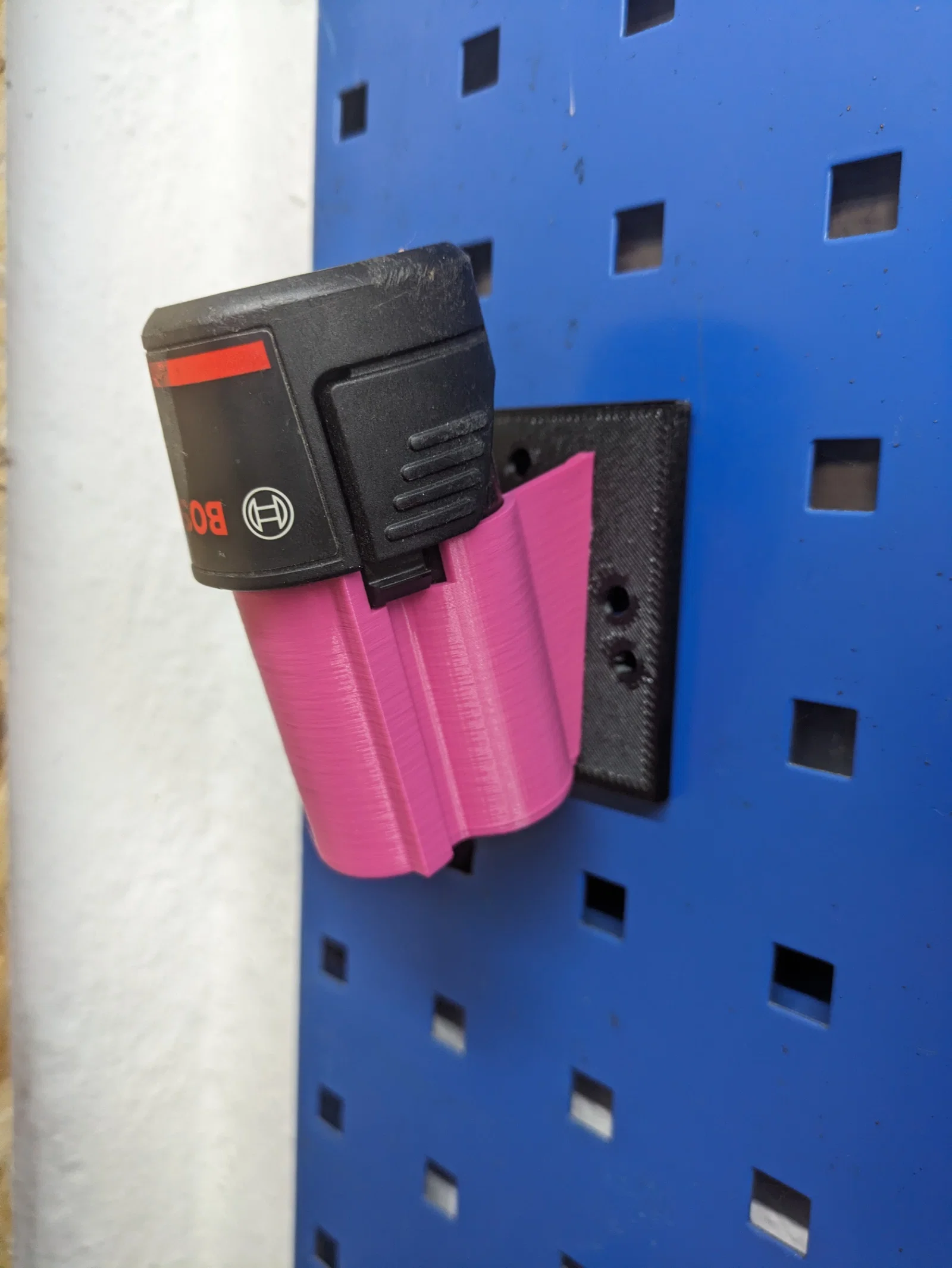

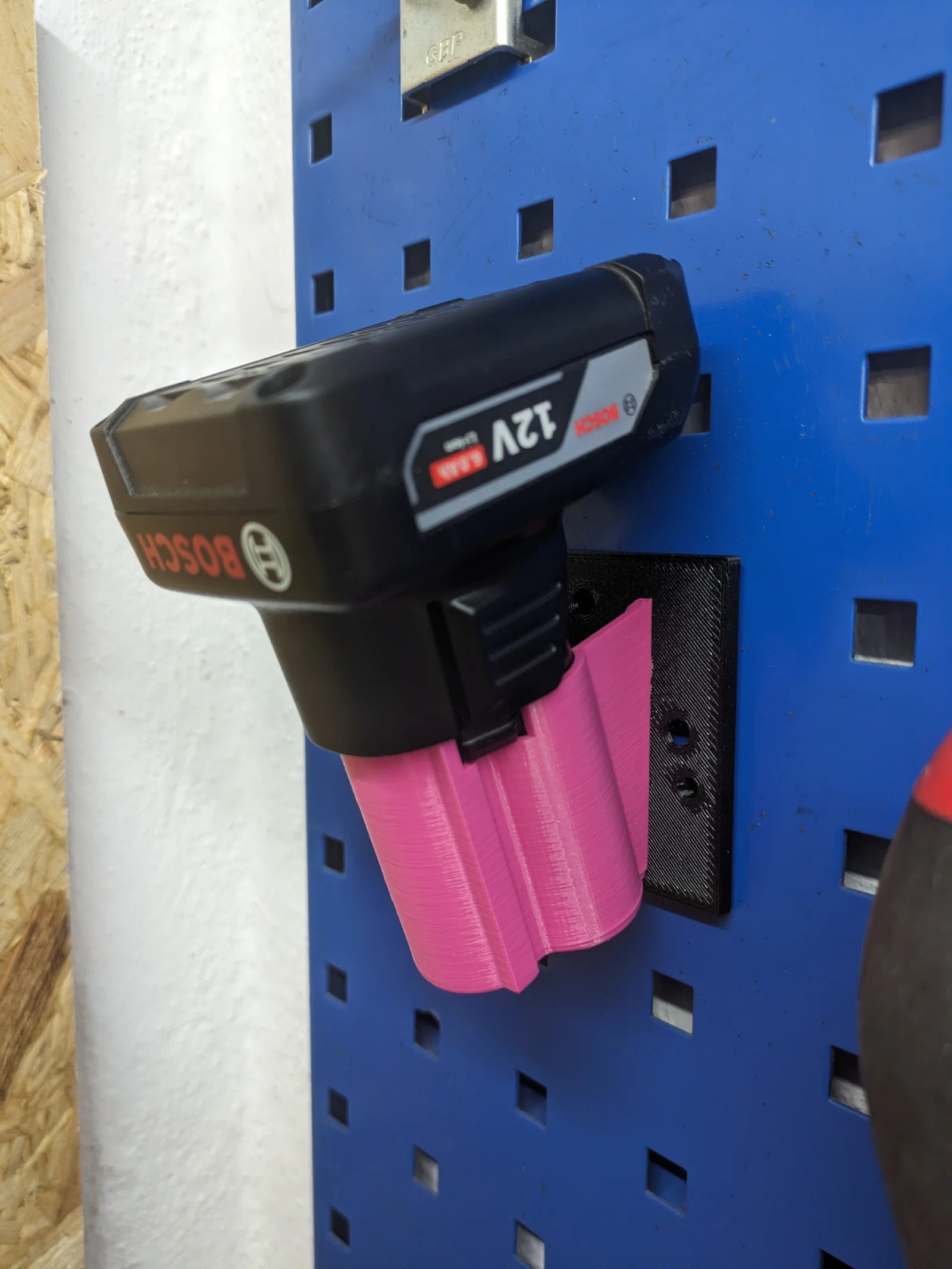

• Holder cho pin Bosch 12V (đến 6Ah)

Update Tháng 7/2024

• Thêm các biến thể Grundplatte_1b và Grundplatte 1c → đổi vị trí đai ốc (các holder hiện có và tương lai vẫn tương thích!)

Update Tháng 10/2024

• Thêm biến thể mới Grundplatte_1d (có thêm vị trí gắn pin ở giữa, tương thích với tất cả mẫu trước đây)

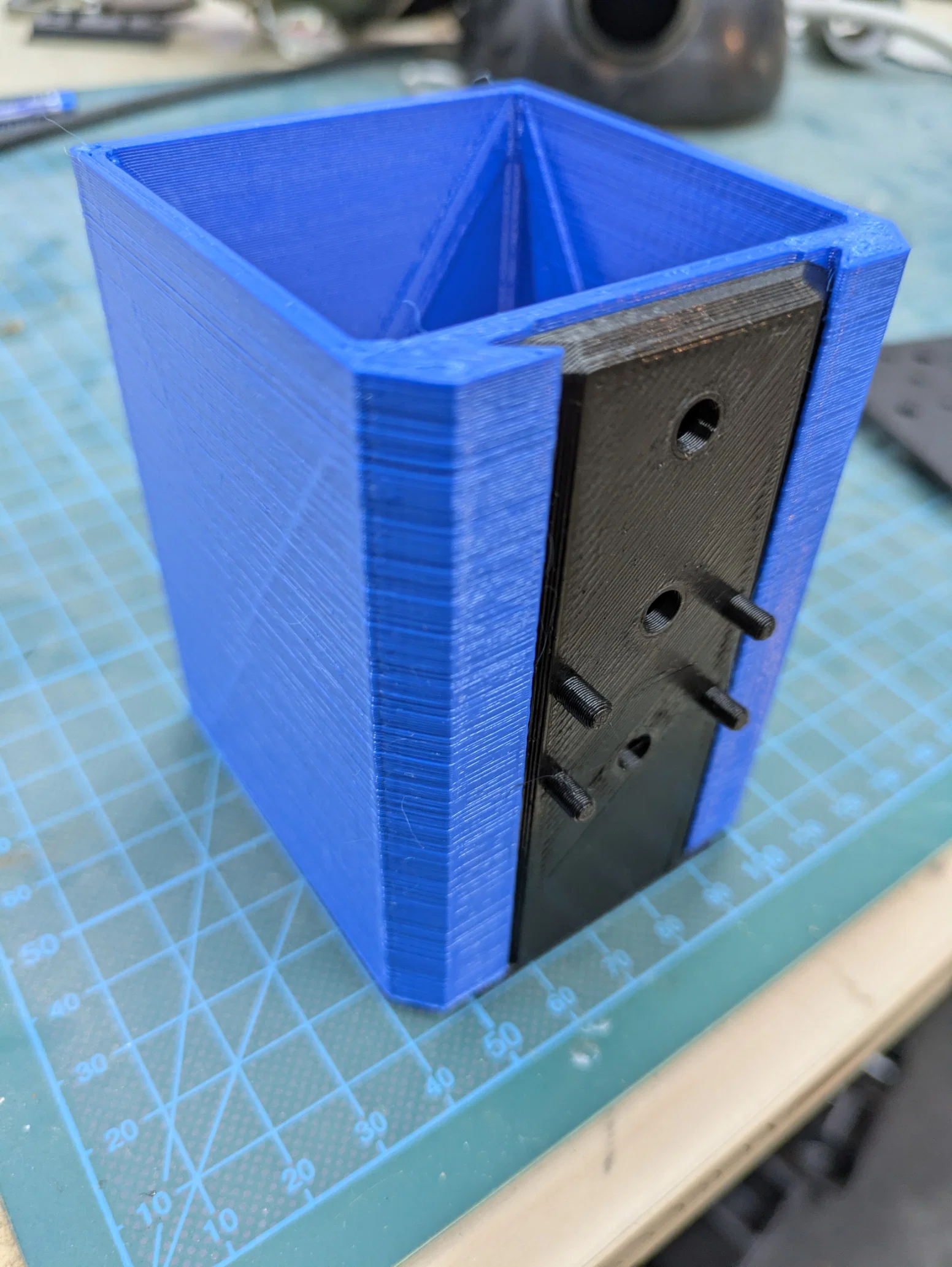

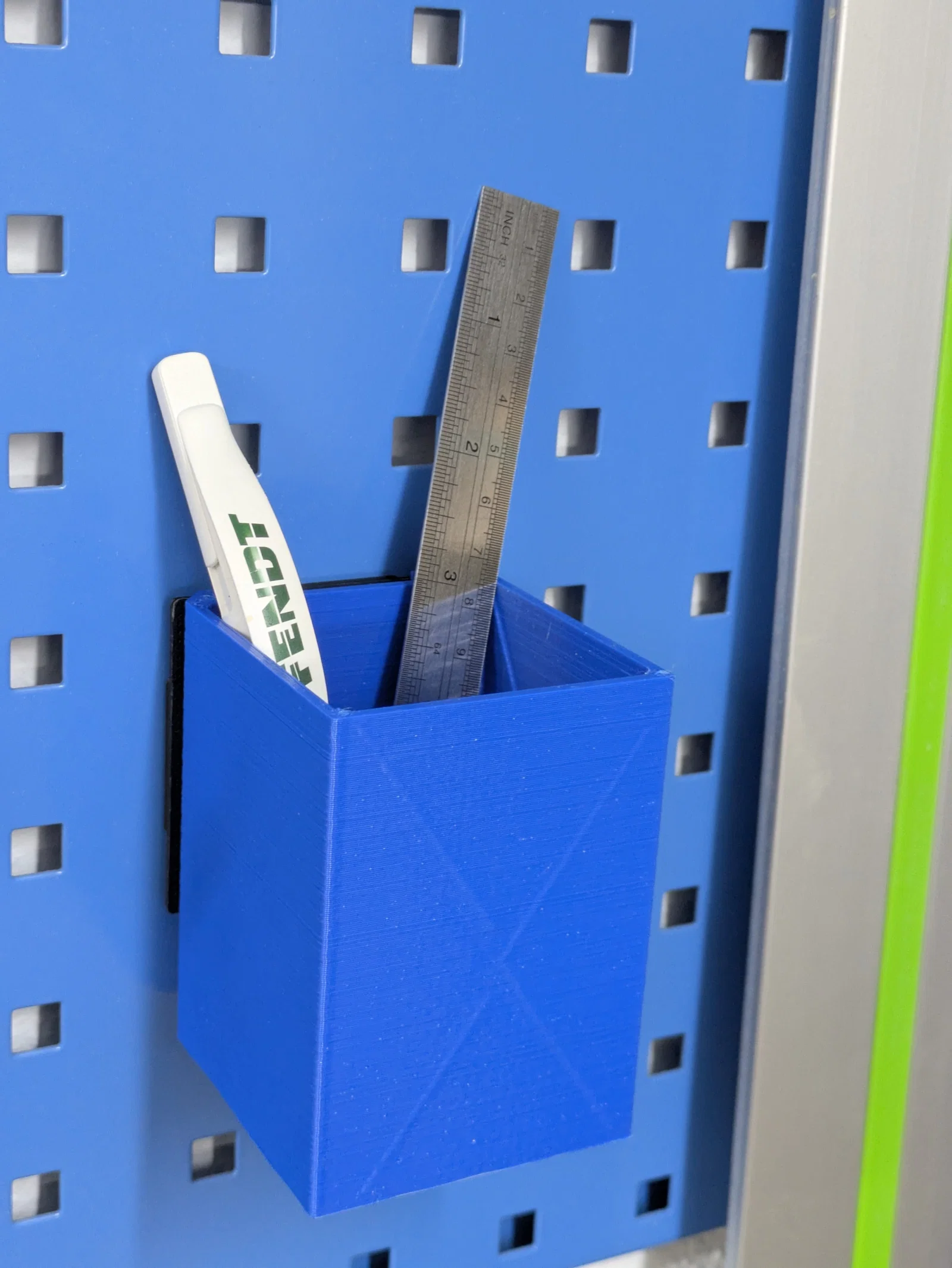

• Thêm “Becher” (cốc/ống đựng bút, v.v.) -> sẽ có thêm biến thể

• Thêm ngàm mới “SSF_Aufname” (có rãnh trượt đuôi én cho các mẫu tương lai như “Becher”. Có thể bắt vít lên tấm đế hoặc gắn bằng pin)

• Thêm “Haken_klein”. Gắn bằng pin. Sẽ có thêm biến thể

Update Tháng 11/2024

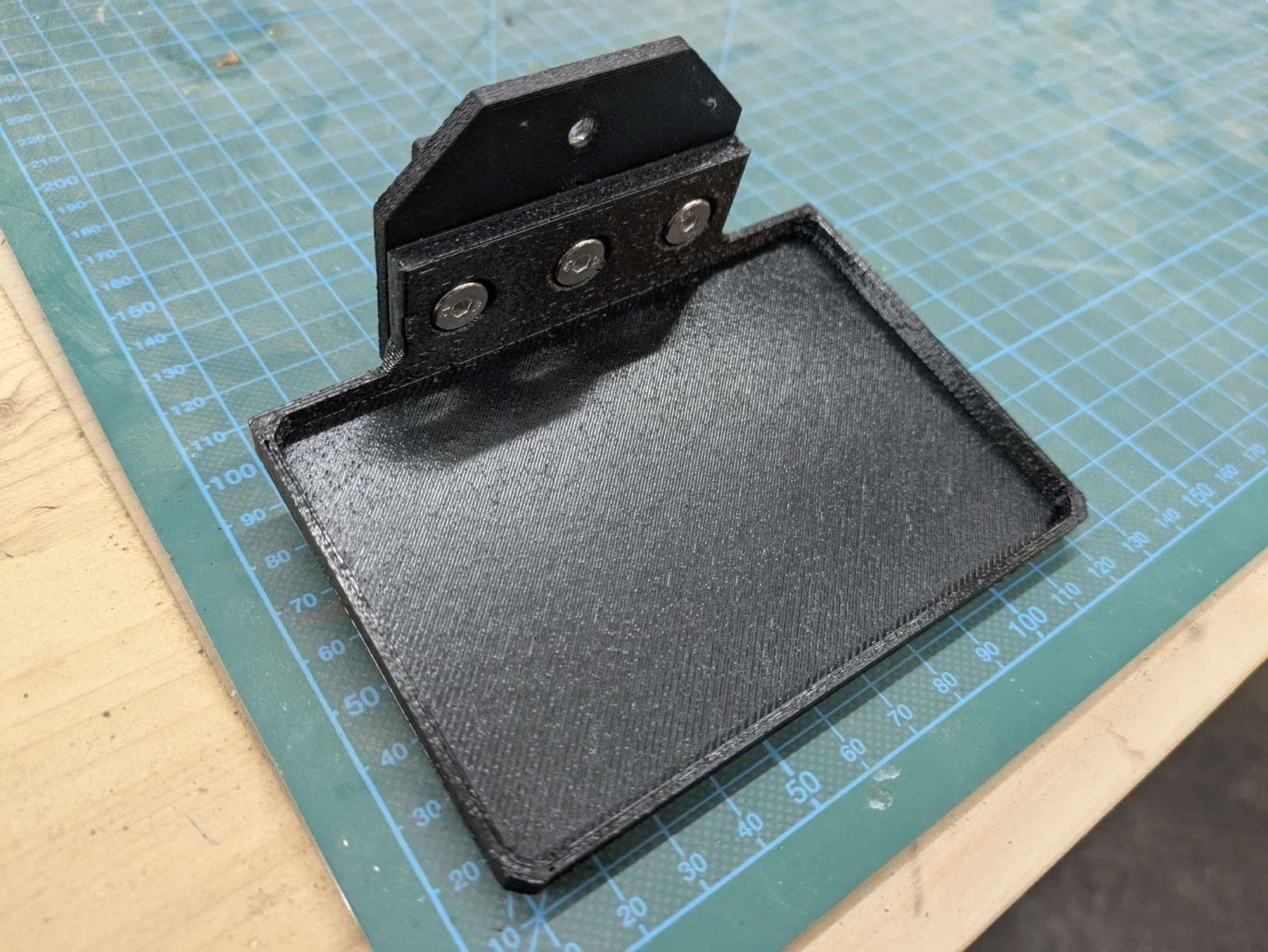

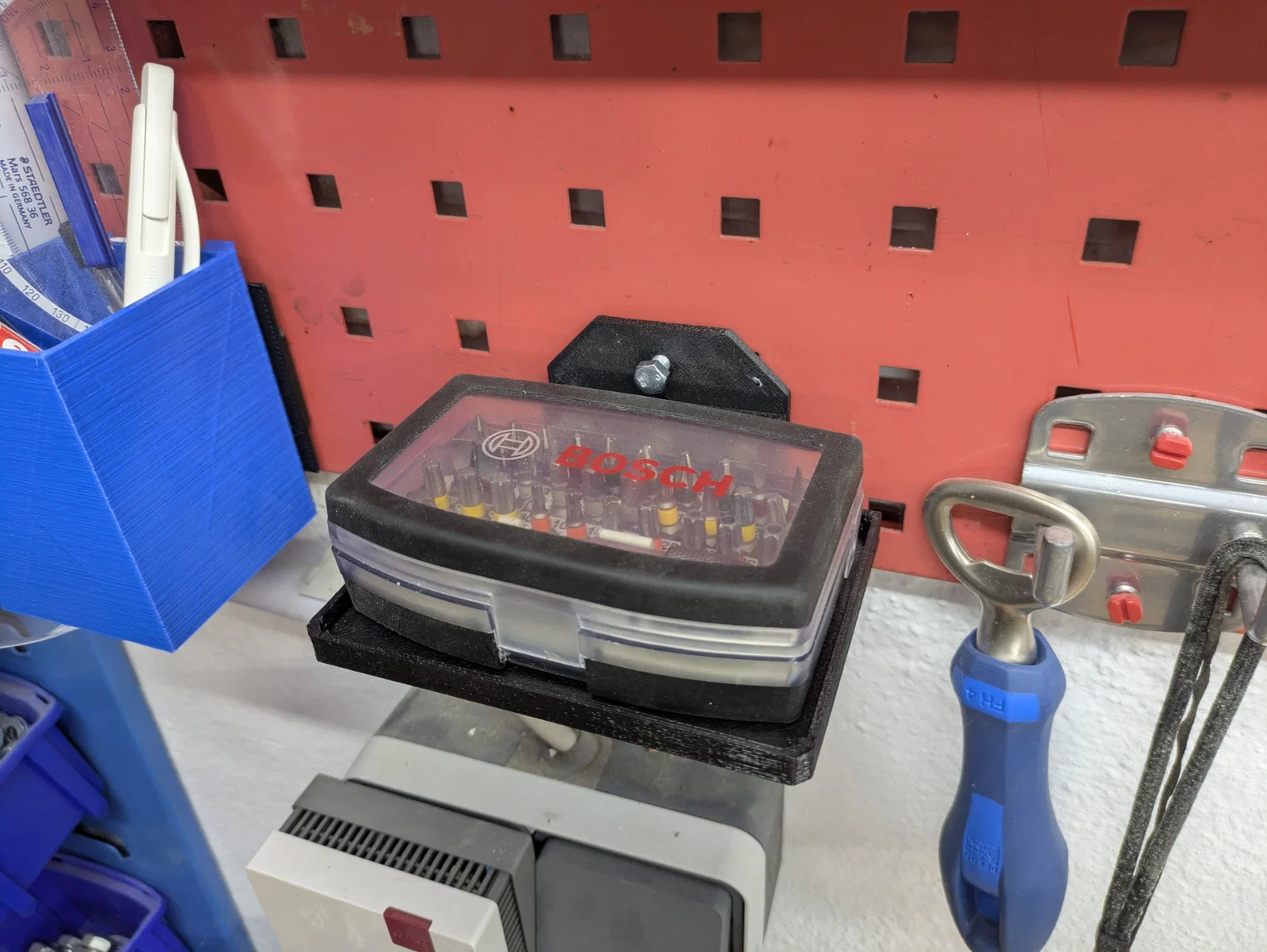

• Thêm Ablage_115x80

• Thêm Grundplatte_1f (đổi đường viền ngoài, còn lại giống Grundplatte_1d)
