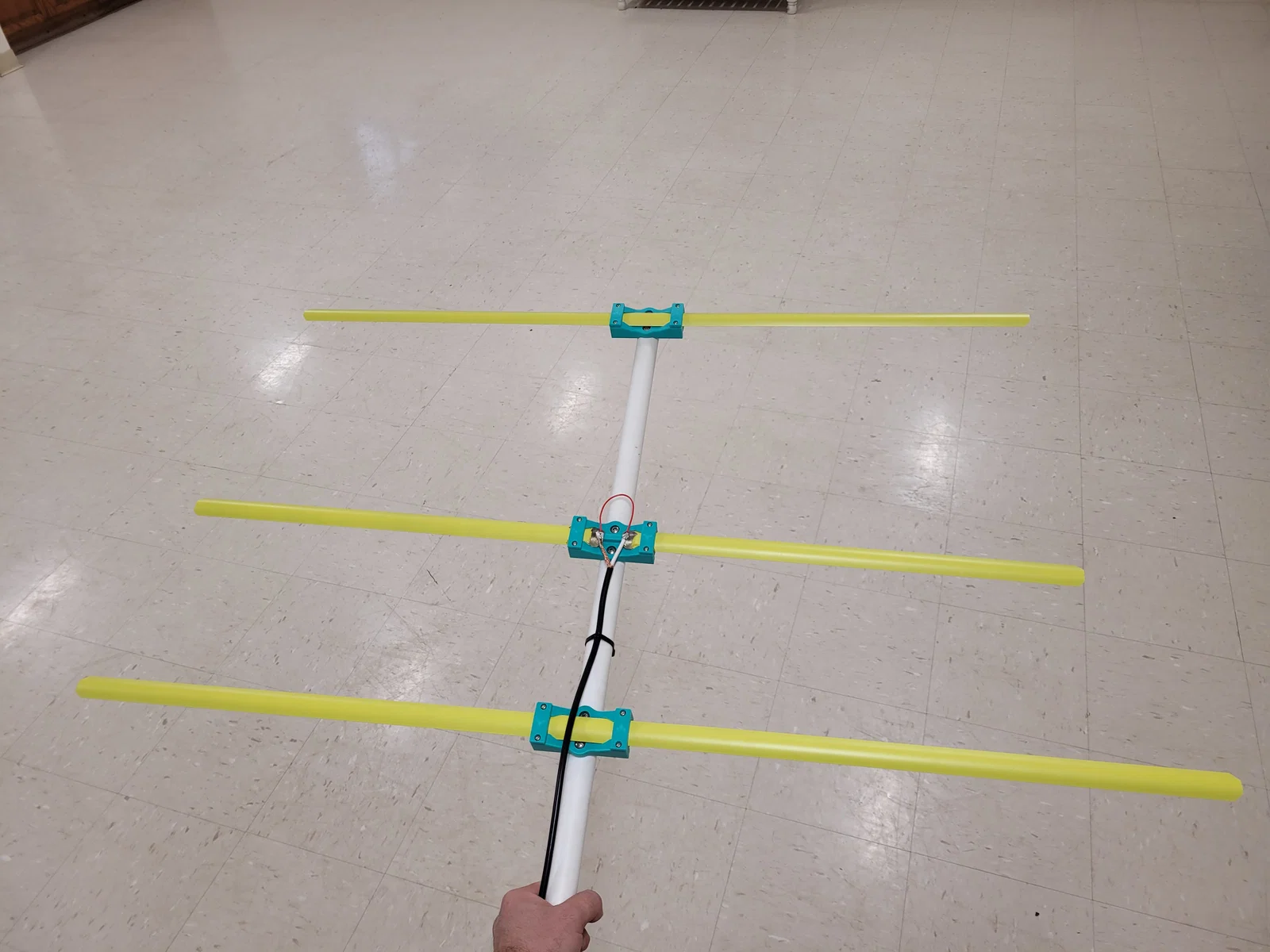

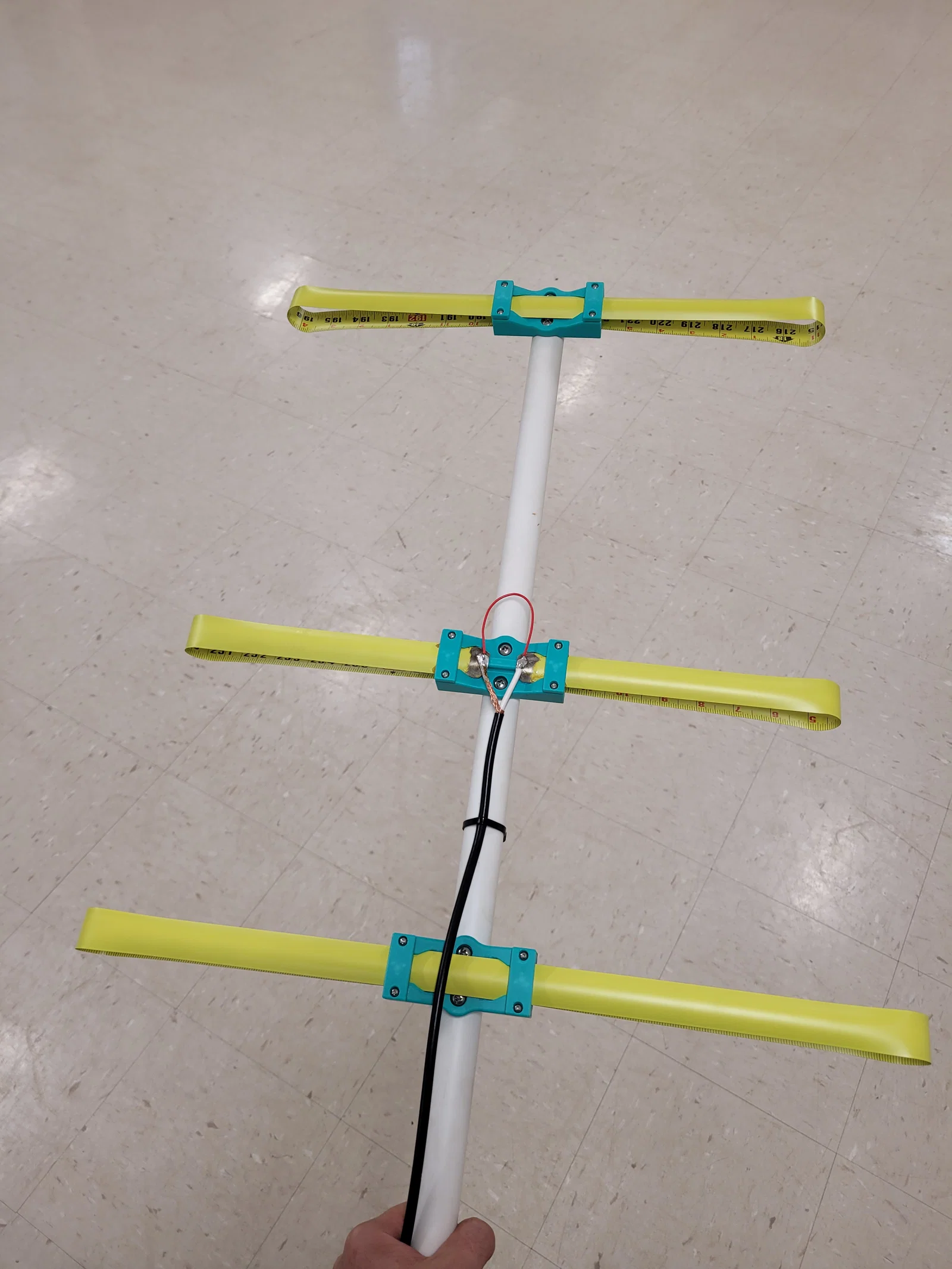

2m Tape Measure Yagi – Bộ gá in 3D cho anten beam 2m

Đây là bộ beam 2m kiểu tape measure (thước cuộn) in 3D dành cho Amateur Radio. Kích thước và khoảng cách phần tử được lấy theo thiết kế của WB2HOL tại đây.

http://theleggios.net/wb2hol/projects/rdf/tape_bm.htm

Mấy antenna này rất ngon cho Direction Finding/Fox Hunting, làm việc với vệ tinh ISS, FM Satellite, repeater, v.v.!

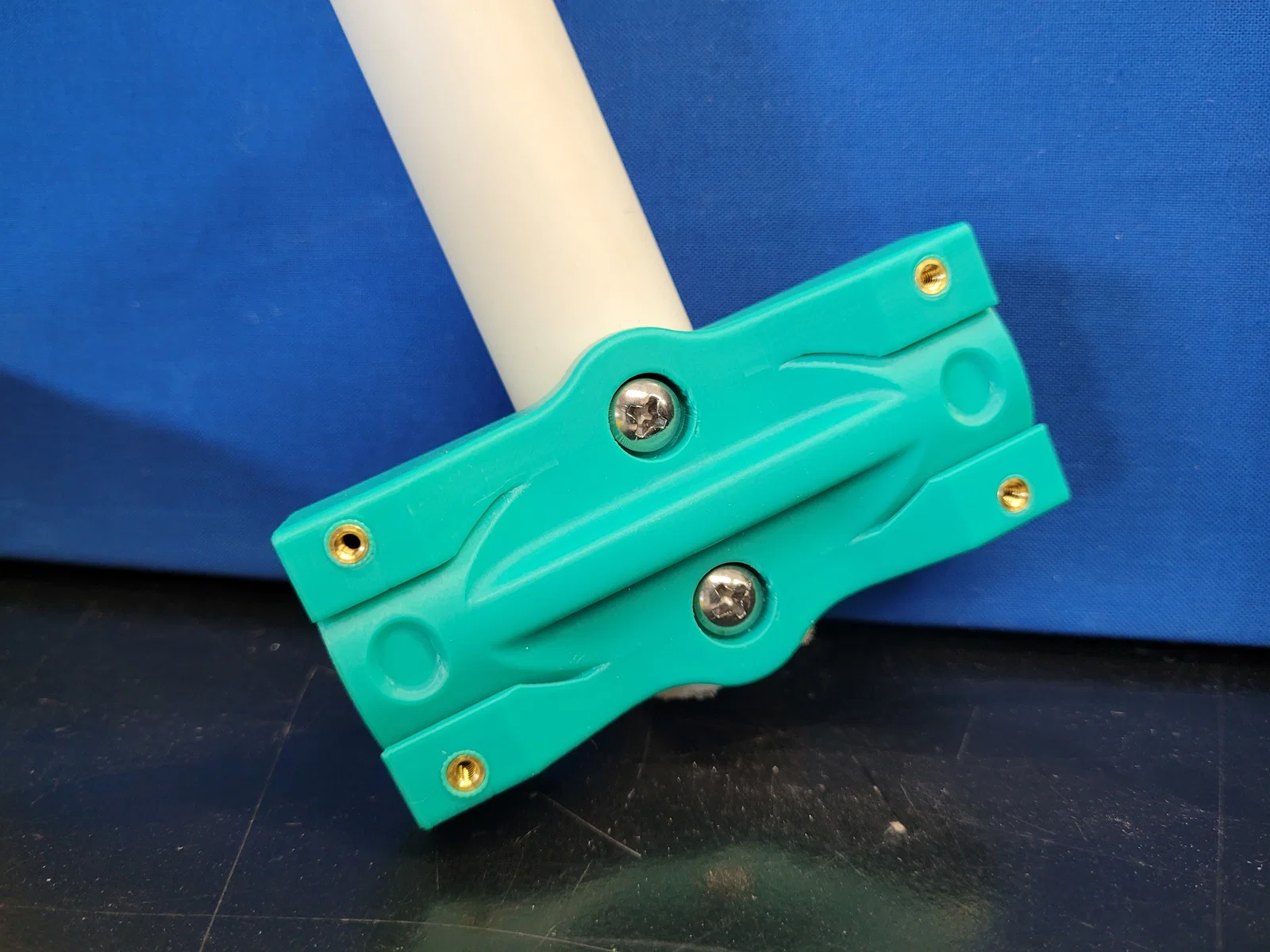

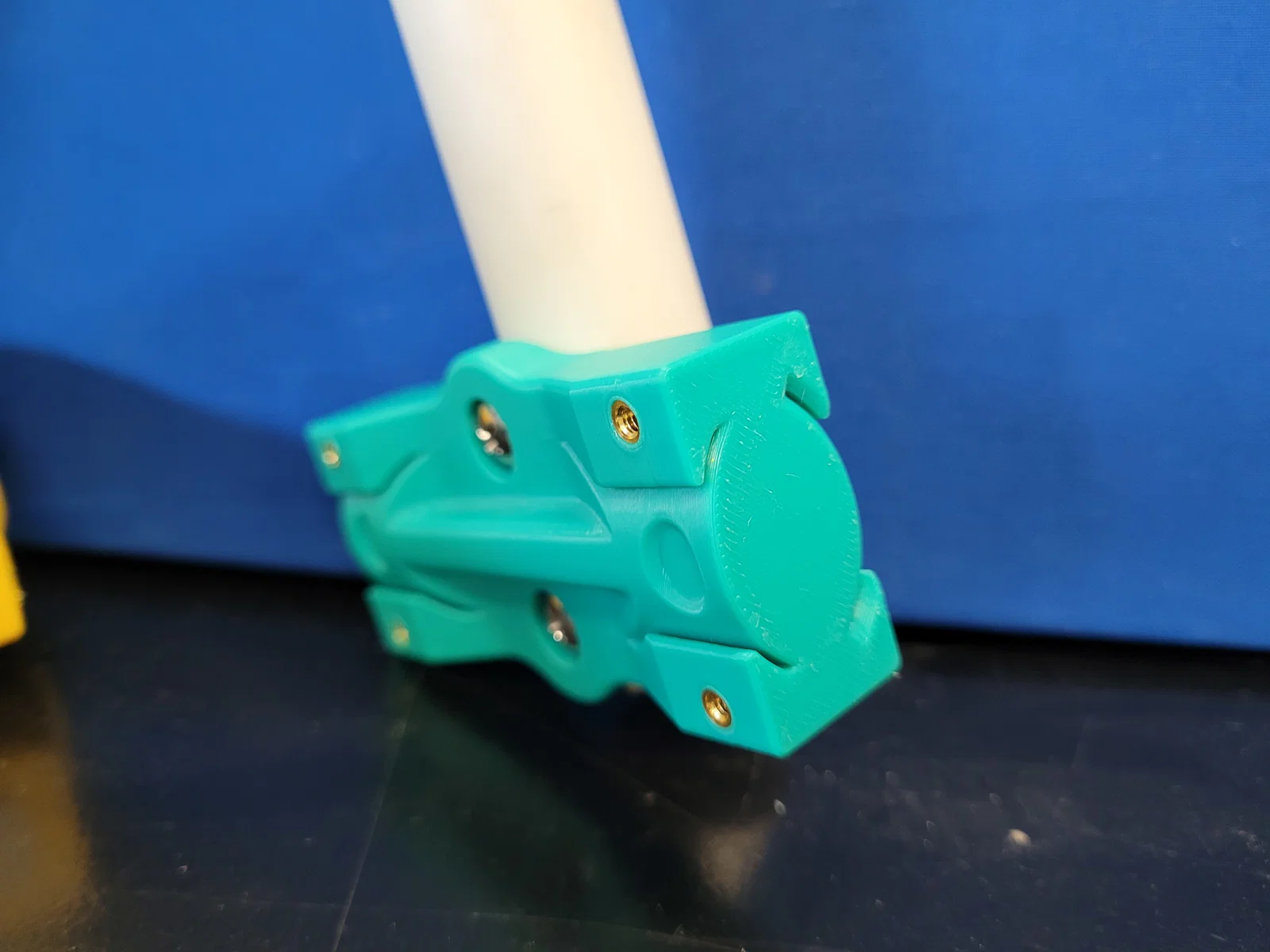

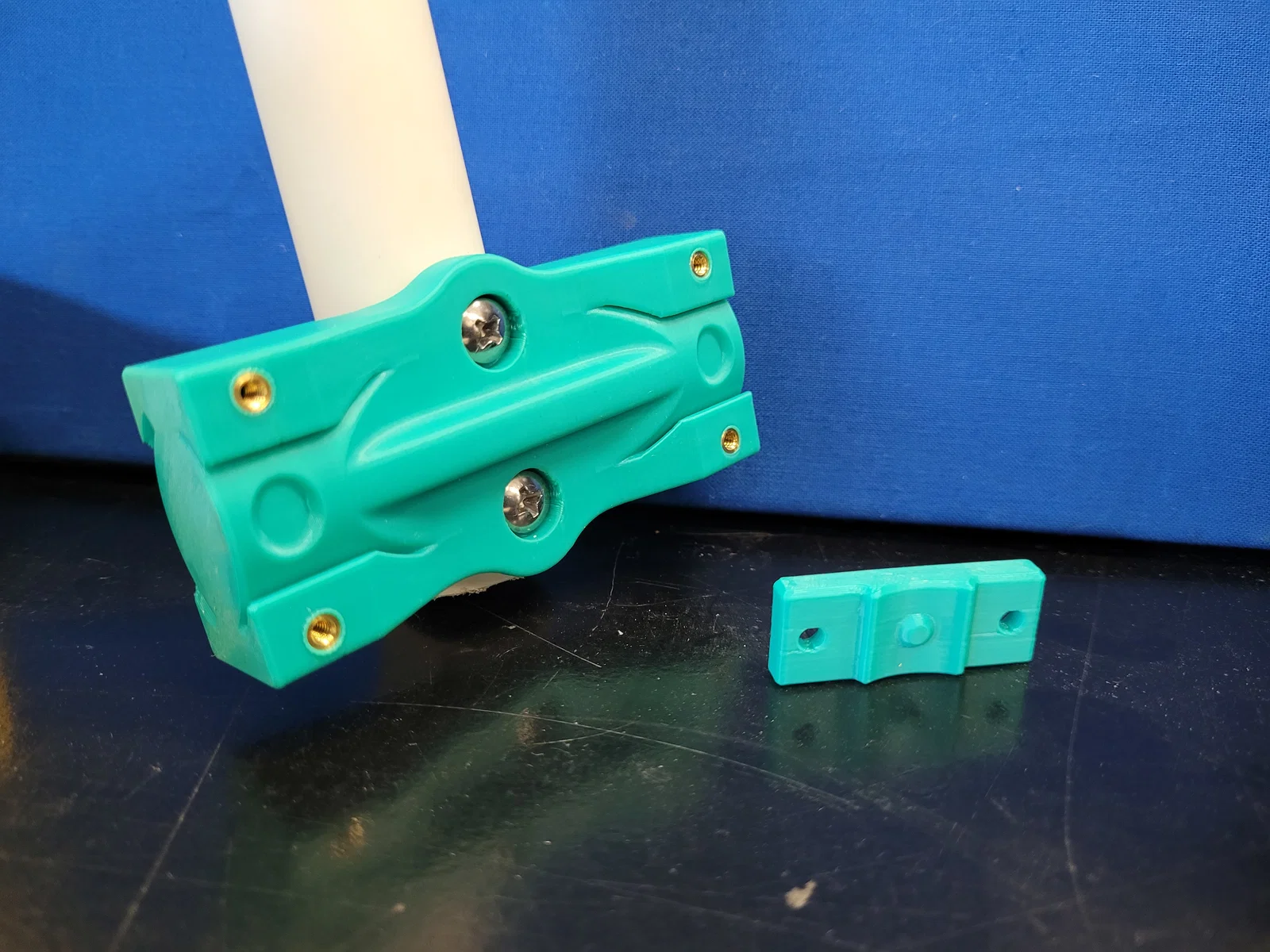

Bộ này dùng các saddle mount ôm vừa ống PVC ¾", rồi khóa lưỡi thước cuộn (tape measure blade) bằng top cap. Trên saddle và top cap có các vết lõm (dimples) để giúp neo lưỡi thước chắc hơn. Bên dưới còn có chỗ để cất/nhét phần đầu mút của các lưỡi thước.

Top cap dùng heat set insert 4-40. Loại dùng là Dodge P-6035-04BR219.

https://www.mcmaster.com/93365A122/

Vít 4-40 x 7/16" để siết giữ top cap; dùng loại ngắn hơn cũng được.

https://www.mcmaster.com/92949A111/

Phần siết xuống ống PVC là dùng vít nhựa inox No 10 từ McMaster. Bạn có thể dùng nhiều loại vít khác cũng được.

https://www.mcmaster.com/92325A105/

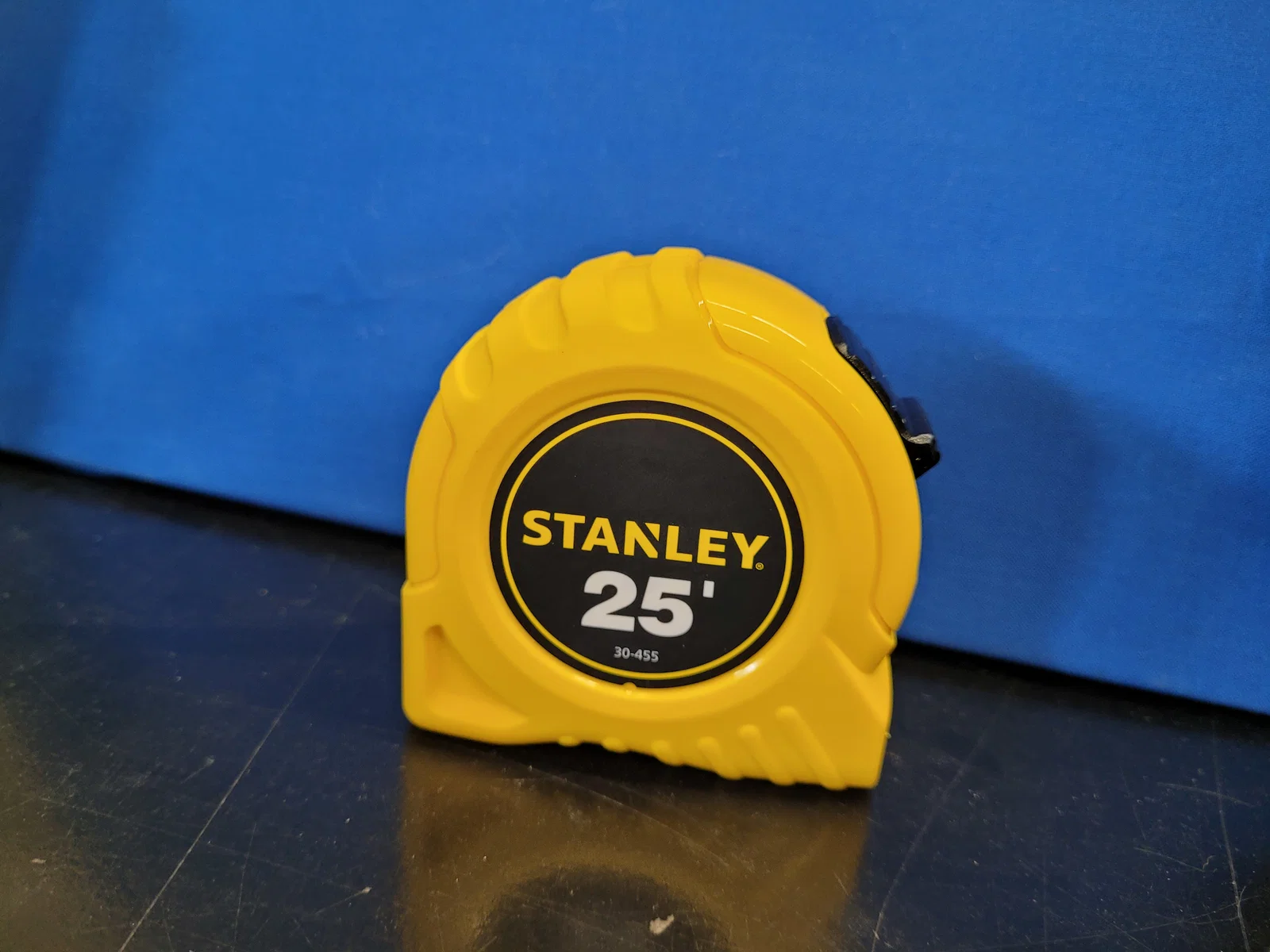

Thước cuộn mua từ Home Depot.

https://www.homedepot.com/p/25-ft-x-1-in-Tape-Measure-30-455S/203868607

Mình in bằng ASA và ABS để chịu nhiệt tốt hơn.

Thiết kế để in không cần support: dựng đứng (standing on end) cho saddle mount và đặt nghiêng theo cạnh (the edge) cho top cap. Mình nghĩ file sẽ import vào slicer đúng orientation sẵn.

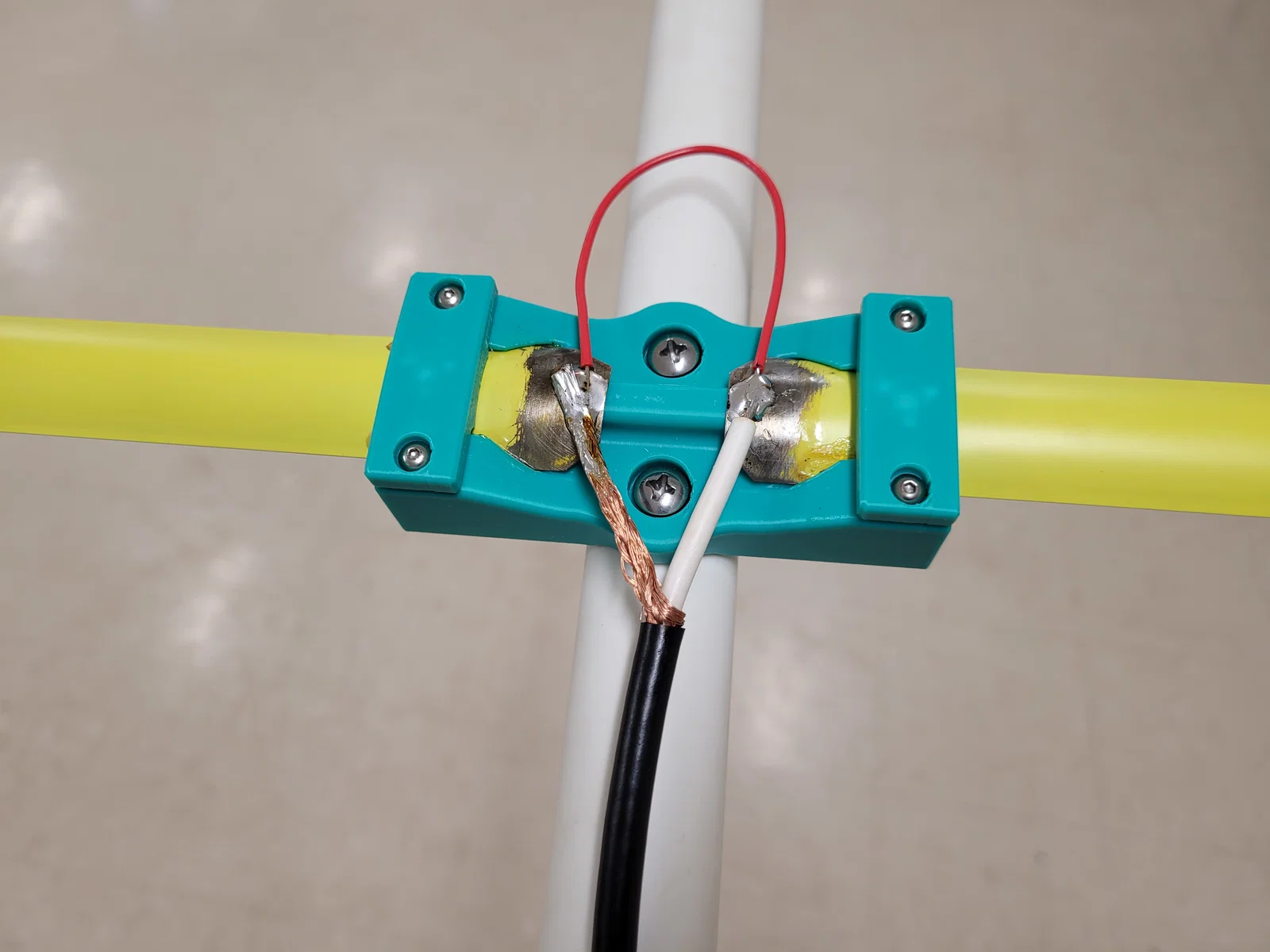

Hồi thiết kế cho một club build, toàn bộ phần cứng (bao gồm 6ft dây coax RG-8x và một đầu nối Amphenol BNC) có thể mua và lắp dưới 20$ mỗi bộ, với điều kiện làm số lượng nhiều.

In Top Caps với wall dày/nhiều perimeter.

Saddle thì khoảng 3 lớp wall và infill 25% Gyroid (tầm vậy) là ổn.

Mình in ngon trên Voron v0.1 và máy Bambu.

Edit 11-5-24 Đã thêm file STP, xuất theo đơn vị inch.
