DOPE card Waveshare NFC dành cho Strelok Pro

07/11/2024 - Đã thêm phiên bản mặt trước mỏng hơn cho anh em nào muốn dán thêm lớp nhựa trong suốt bảo vệ.

Sau khi thảo luận với cha đẻ của phần mềm đạn đạo Strelok, ông Igor Borisov:

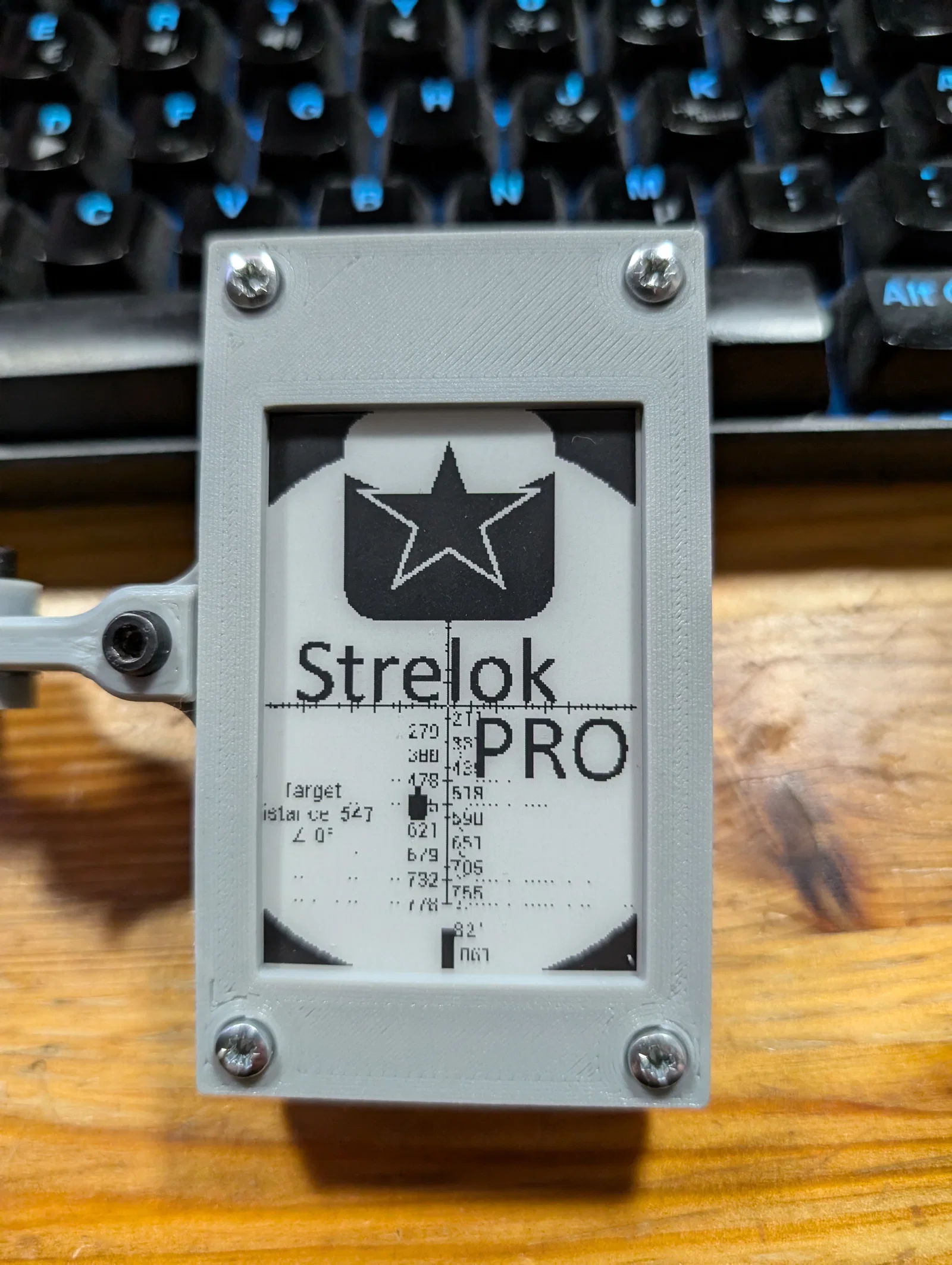

Strelok Pro đang bổ sung tính năng truyền "Target List" (danh sách mục tiêu) sang màn hình e-paper, cụ thể là loại Waveshare 2.7" NFC TAG. Ông ấy cho biết các bản cập nhật tương lai có thể hỗ trợ nhiều kích thước màn hình hơn cũng như khả năng truyền dữ liệu hình lưới ngắm (reticles).

Thiết bị này hoạt động tương tự như thẻ E-DOPE do DRS sản xuất.

--------------

Về mô hình này:

Có ba phiên bản tấm lưng (backplate):

1. Cho xạ thủ thuận tay trái (backv2_mountL.stl)
2. Cho xạ thủ thuận tay phải (backv2_mountR.stl)
3. Không kèm ngàm (gồm 2 file backv2_mount, backv2_plain). Dạng này dùng để dán velcro (miếng dán xé) lên DOPE card cho tiện tháo lắp nhanh.

Hai phiên bản mặt trước:

1. Dùng cho ốc vít đầu âm (countersunk)
2. Dùng cho ốc lục giác (allenkey)

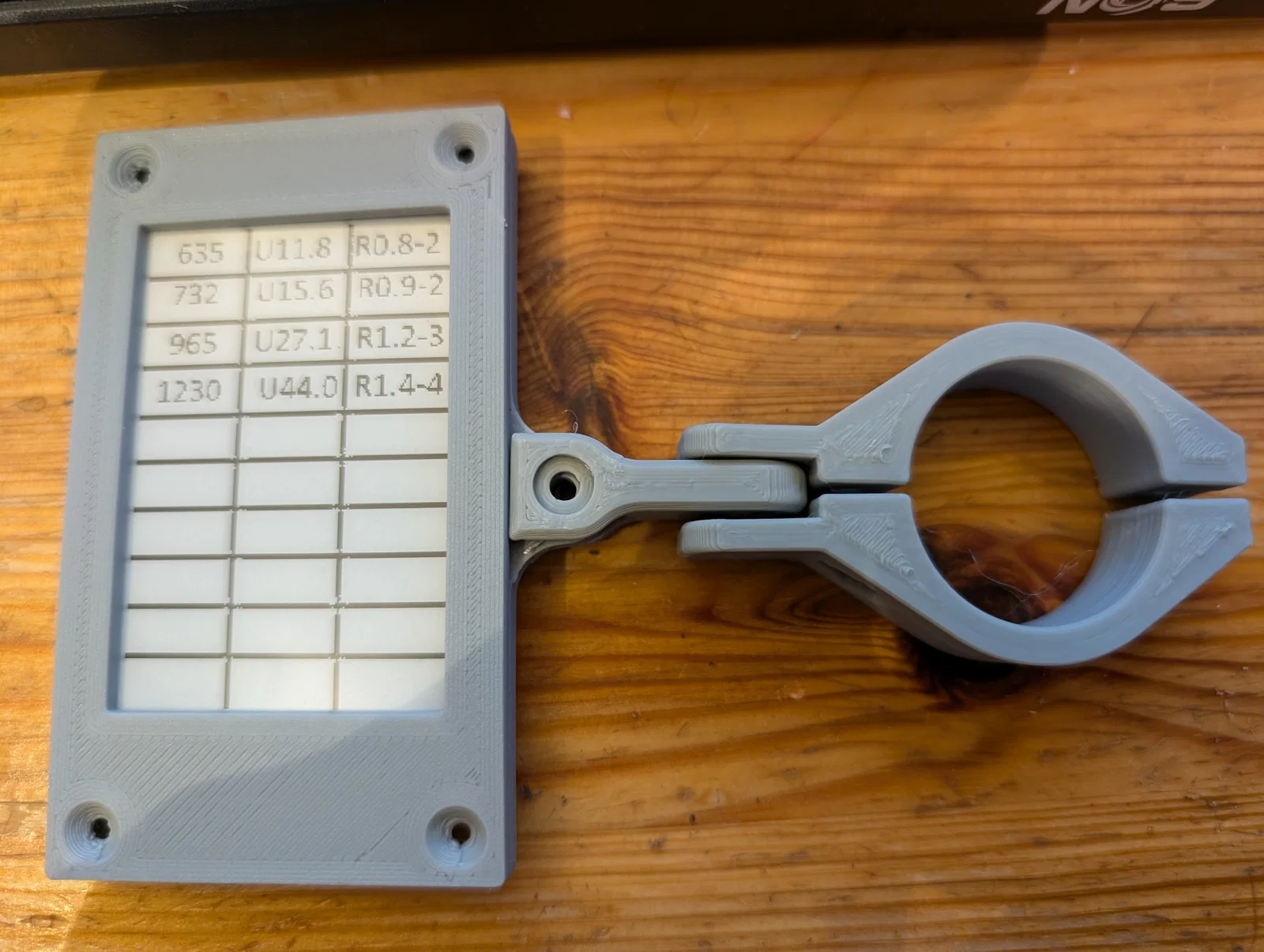

Và chỉ cần một chiếc giá đỡ duy nhất dùng được cho cả người thuận tay trái lẫn tay phải.

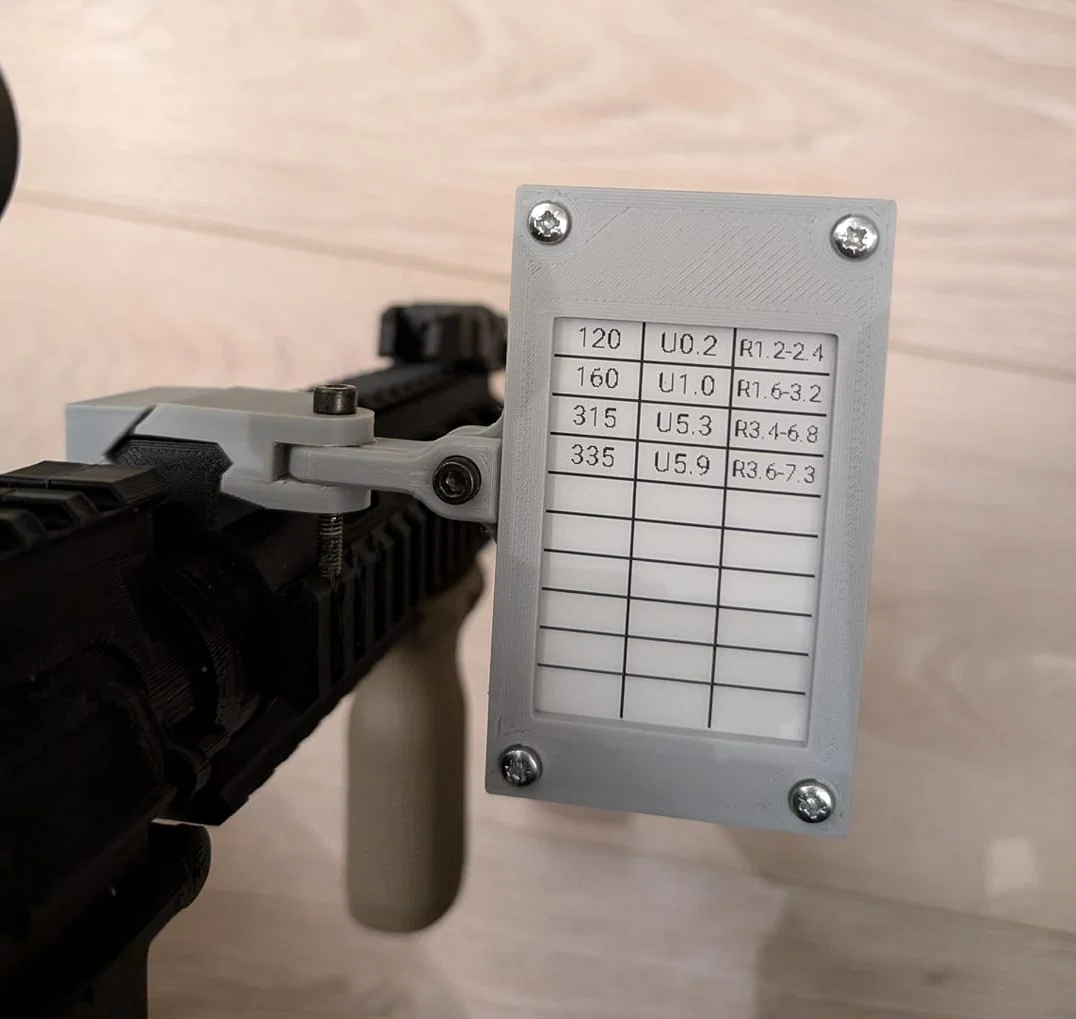

Ngàm Picatinny

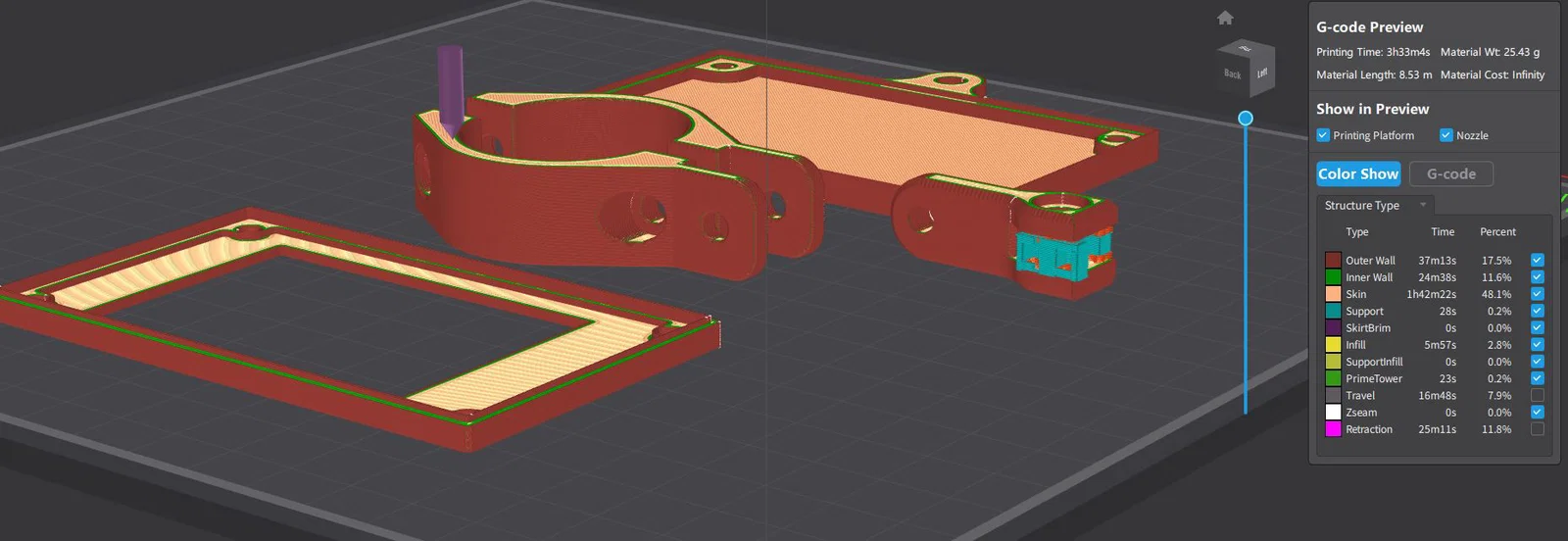

Tôi thiết kế mô hình này để tương thích với các bộ vòng gắn kính ngắm (scope rings) do Storm thiết kế như đã thấy trong ảnh chụp màn hình slicer.

Anh ấy có sẵn các mẫu vòng gắn kính 1", 30mm và 34mm để tải về.

---------------

Hướng dẫn in ấn.

Tôi đã in thử nghiệm bằng nhựa PLA, nhưng khuyến khích anh em nên dùng PETG hoặc các loại vật liệu bền bỉ hơn để dùng ngoài trời.

In trên máy Ender v3 SE, đầu phun 0.4mm, chiều cao lớp in 0.2mm.

Chỉ có phần giá đỡ là cần support (hỗ trợ), chi tiết xem trong ảnh.

Tất cả các vật thể đã được đặt ở hướng in chính xác. Tùy vào độ chính xác của máy in, bạn có thể cần dùng mũi khoan để làm sạch các lỗ bắt vít.

---------------

Linh kiện cần chuẩn bị

Waveshare 2.7" NFC TAG https://www.waveshare.com/product/iot-communication/short-range-wireless/nfc-rf/2.7inch-nfc-powered-e-paper-module.htm

4x ốc M3x8 / 4 ốc tán M3 - Để cố định mặt trước và sau.

2x ốc M4x16 / 2 ốc tán M4 - Để gắn giá đỡ vào vỏ và vòng gắn kính.

DANH SÁCH DỰ KIẾN NÂNG CẤP

Cơ chế tháo lắp nhanh (QD):

• Picatinny
• Vòng gắn kính (Scope rings)
• Vỏ bảo vệ cho các kích thước khác được Strelok Pro hỗ trợ
