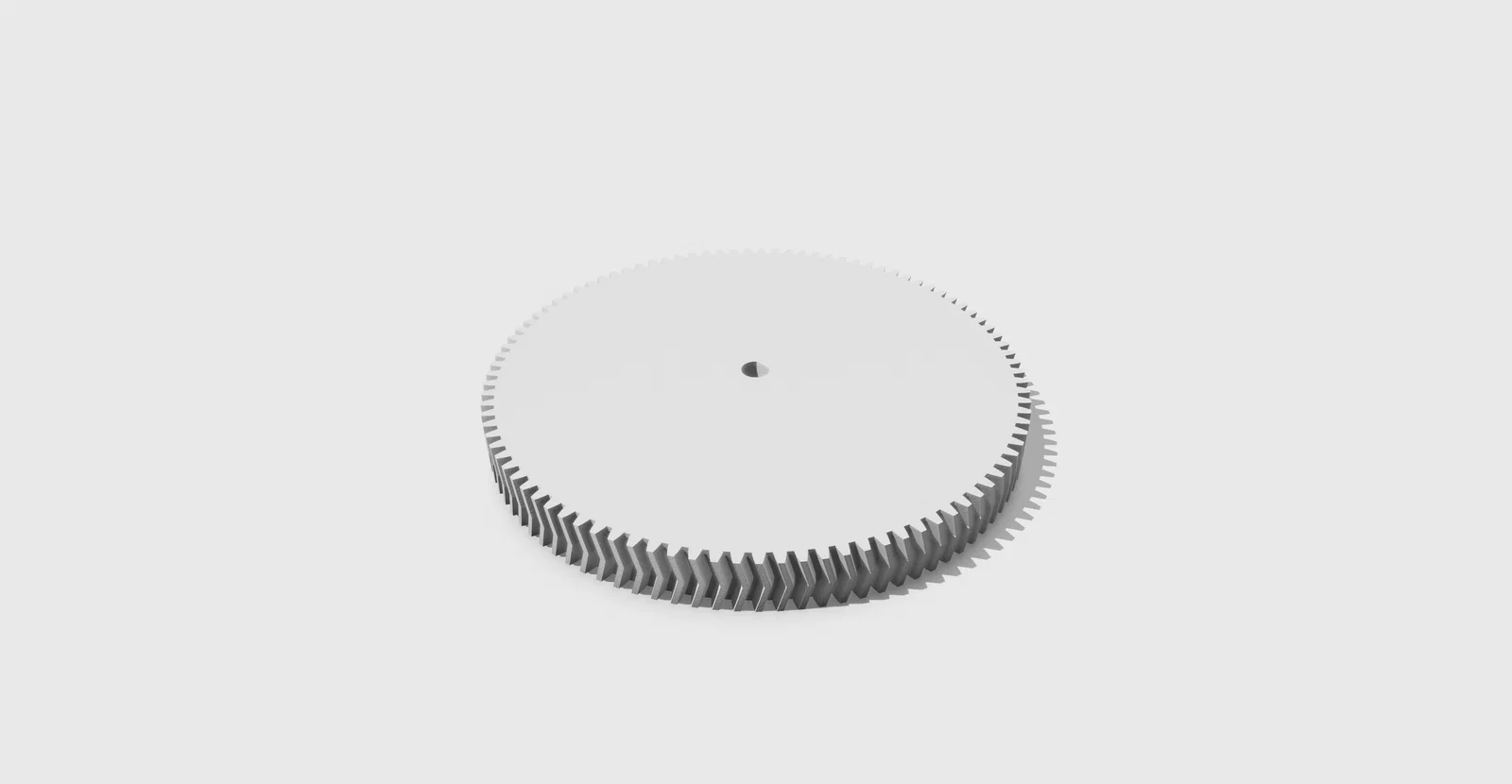

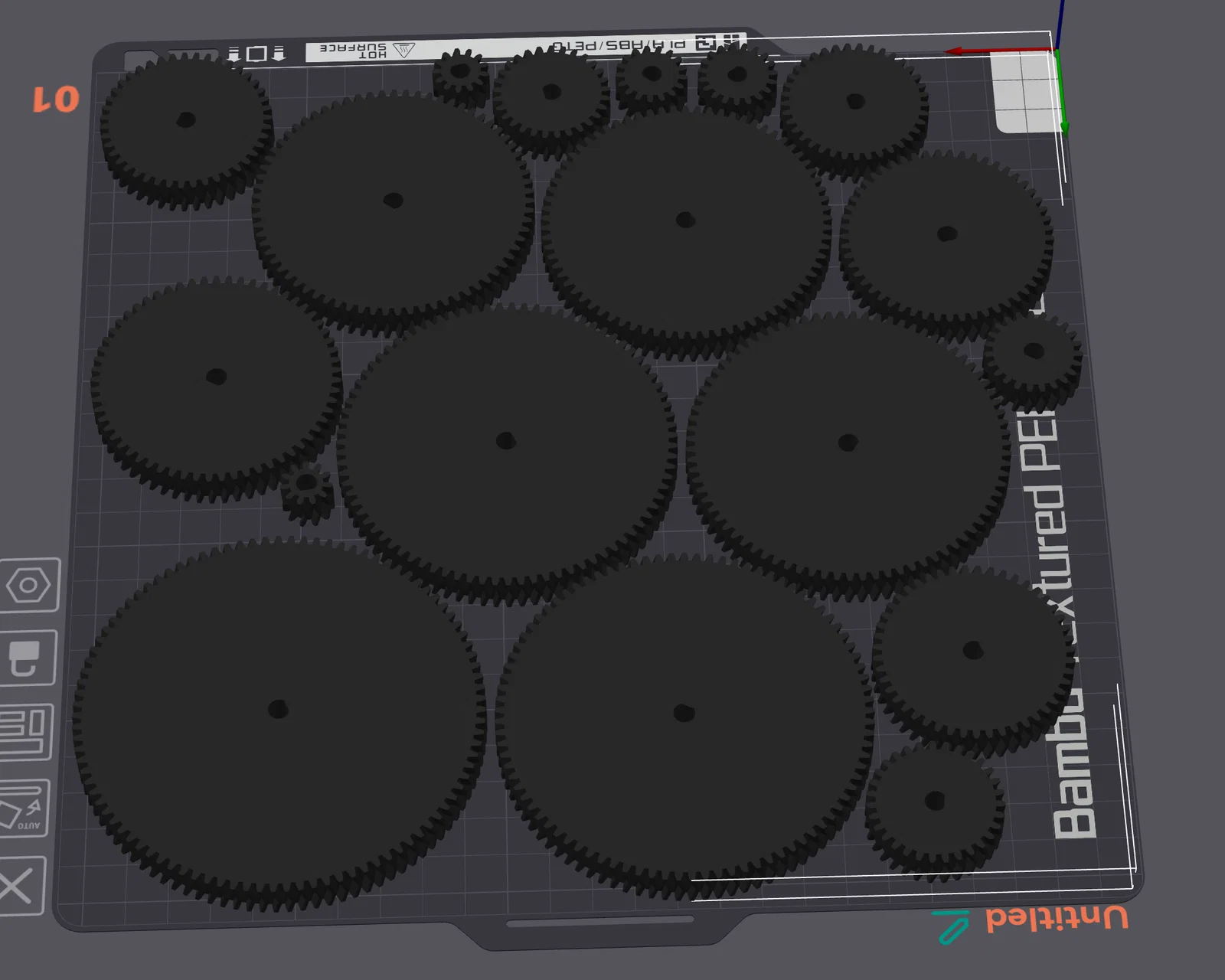

Bộ sưu tập bánh răng herringbone kèm file STEP

Cho một dự án, mình cần bánh răng. Phần mềm dựng 3D của mình (Shapr3d) không hỗ trợ tạo bánh răng, nên mình phải đi tìm model có sẵn (tự vẽ tay thì khá khoai, nhất là khi cần ăn khớp ổn định).

Mình không tìm được bộ sưu tập nào có cung cấp file STEP (STL/3MF thì khá khó xử lý trong đa số phần mềm dựng 3D). Có một số chỗ có thể dùng để tạo file STL/3MF:

• https://www.stlgears.com/
• https://geargenerator.com/
• https://www.thingiverse.com/thing:6544
• https://www.thingiverse.com/thing:9454
• https://www.thingiverse.com/thing:24071

Với Fusion360 thì có một plugin để tạo bánh răng: https://apps.autodesk.com/FUSION/en/Detail/Index?id=1236778940008086660 và đó là thứ đã tạo ra các bánh răng mình up ở đây.

Các bánh răng được generate với các thiết lập sau:

• Standard: Metric
• Fast Compute: ☑
• Helical System: Radial
• Clock Wise: ☐
• Double Helical: ☑
• Module: 1mm
• Number of teeth: các số nguyên tố từ 7 đến 100
• Gear height: 10mm
• Pressure Angle: 14.5°
• Helix Angle: 15.0°

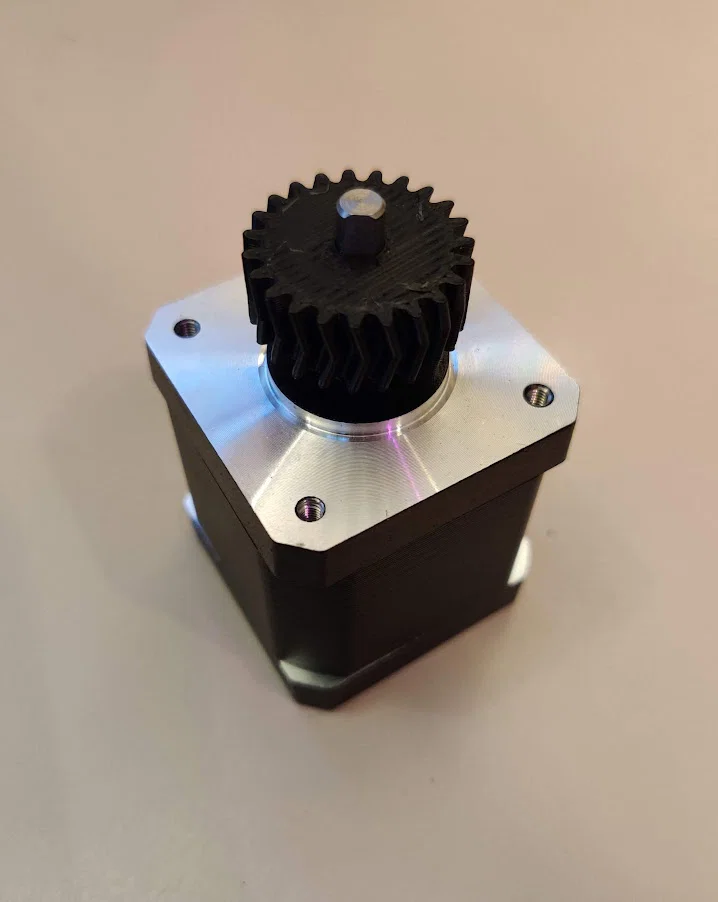

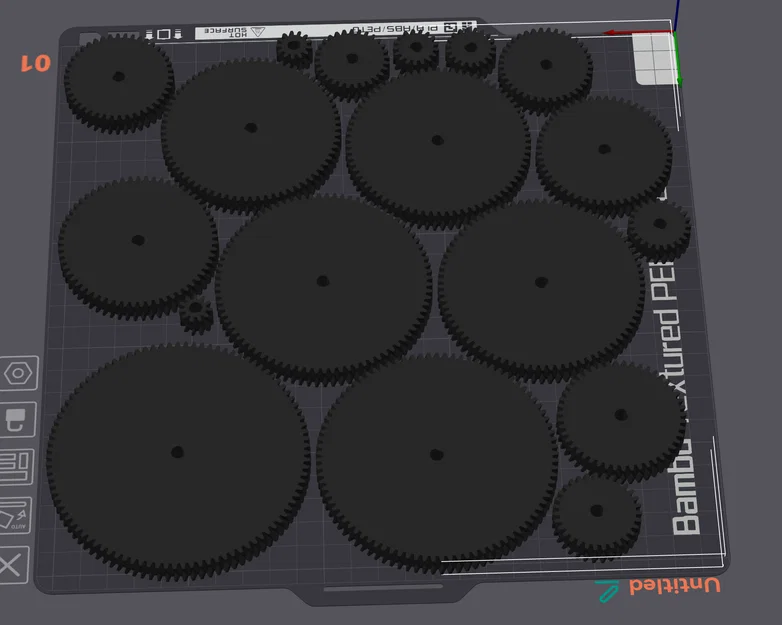

Có một phiên bản bánh răng không có lỗ ở giữa, và một phiên bản được thiết kế để gắn vừa motor Nema 17.

Khoảng cách giữa hai bánh răng có thể tính như sau:

(m N1)/2 + (m N2)/2

trong đó m là module (ở đây là 1), N1 là số răng của bánh thứ nhất và N2 là số răng của bánh thứ hai.

Ví dụ để ăn khớp một bánh 11 răng với một bánh 41 răng, bạn tính: (1 11)/2 + (41 1)/2 = 26.5mm
