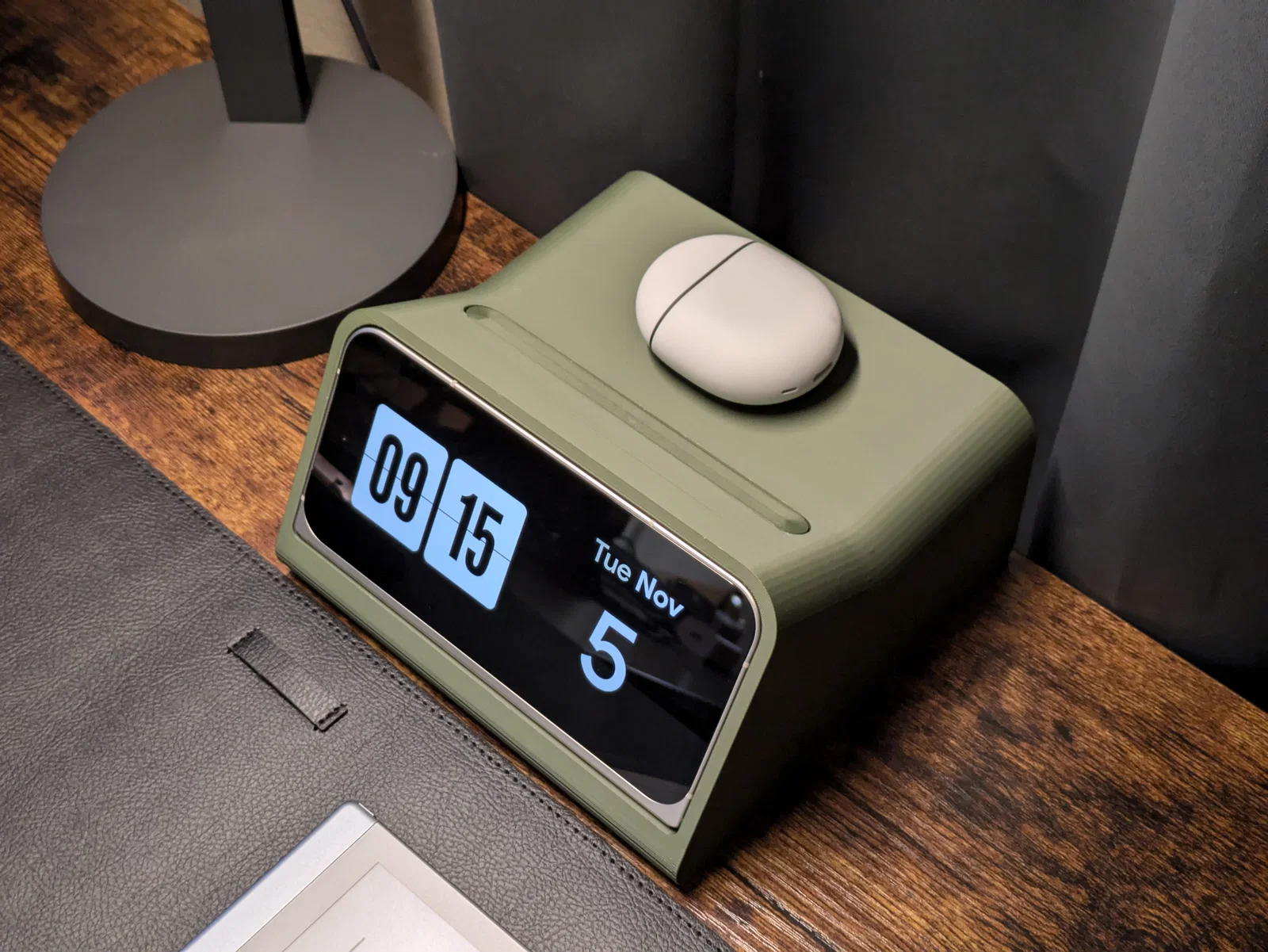

Pixel 9 Pro Fold - DN 40 Dock

Lấy cảm hứng từ Scott và mẫu dock DN 40 iPhone quá đỉnh của anh ấy, mình muốn mang thiết kế này qua “hệ” Pixel!

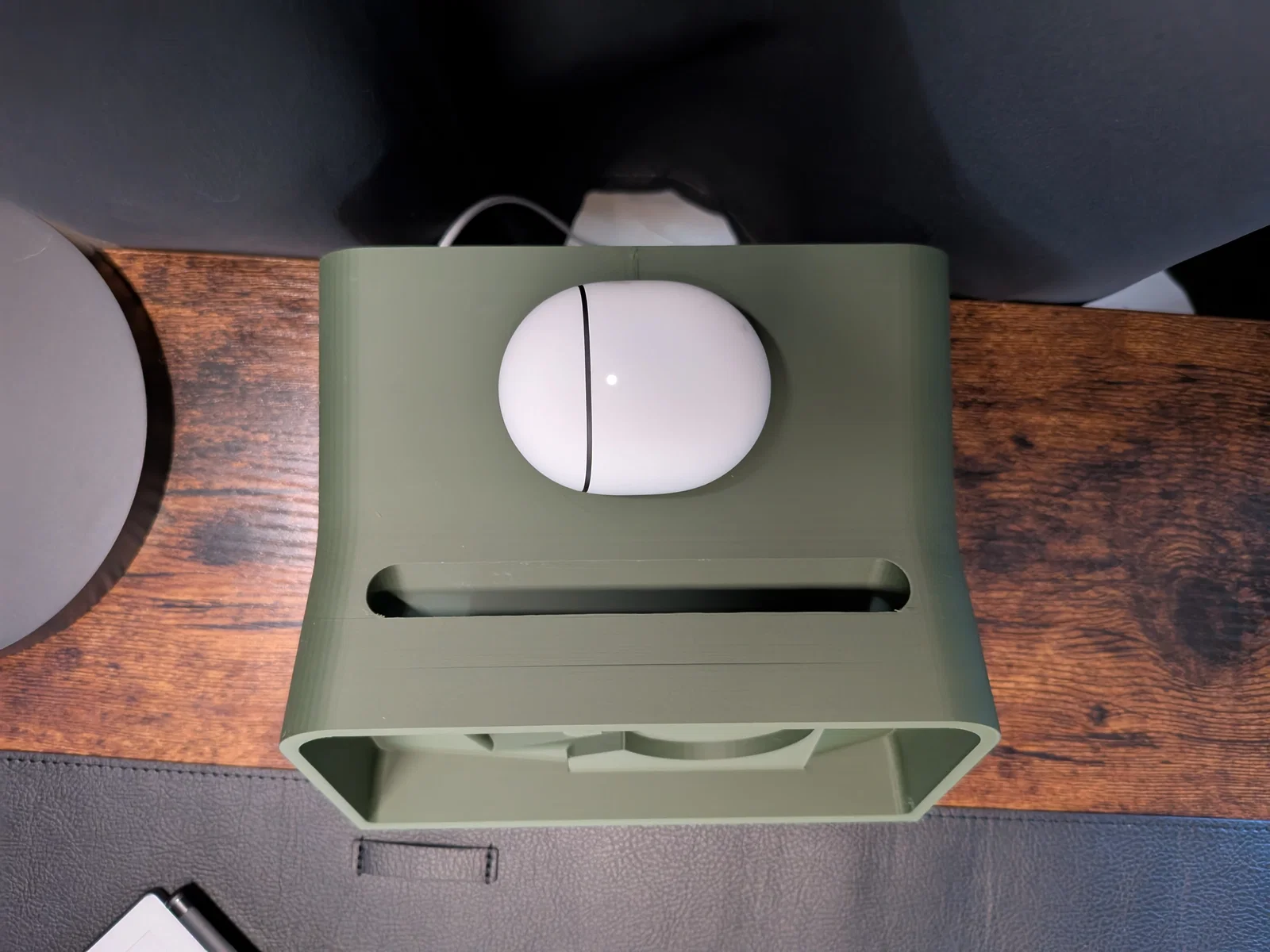

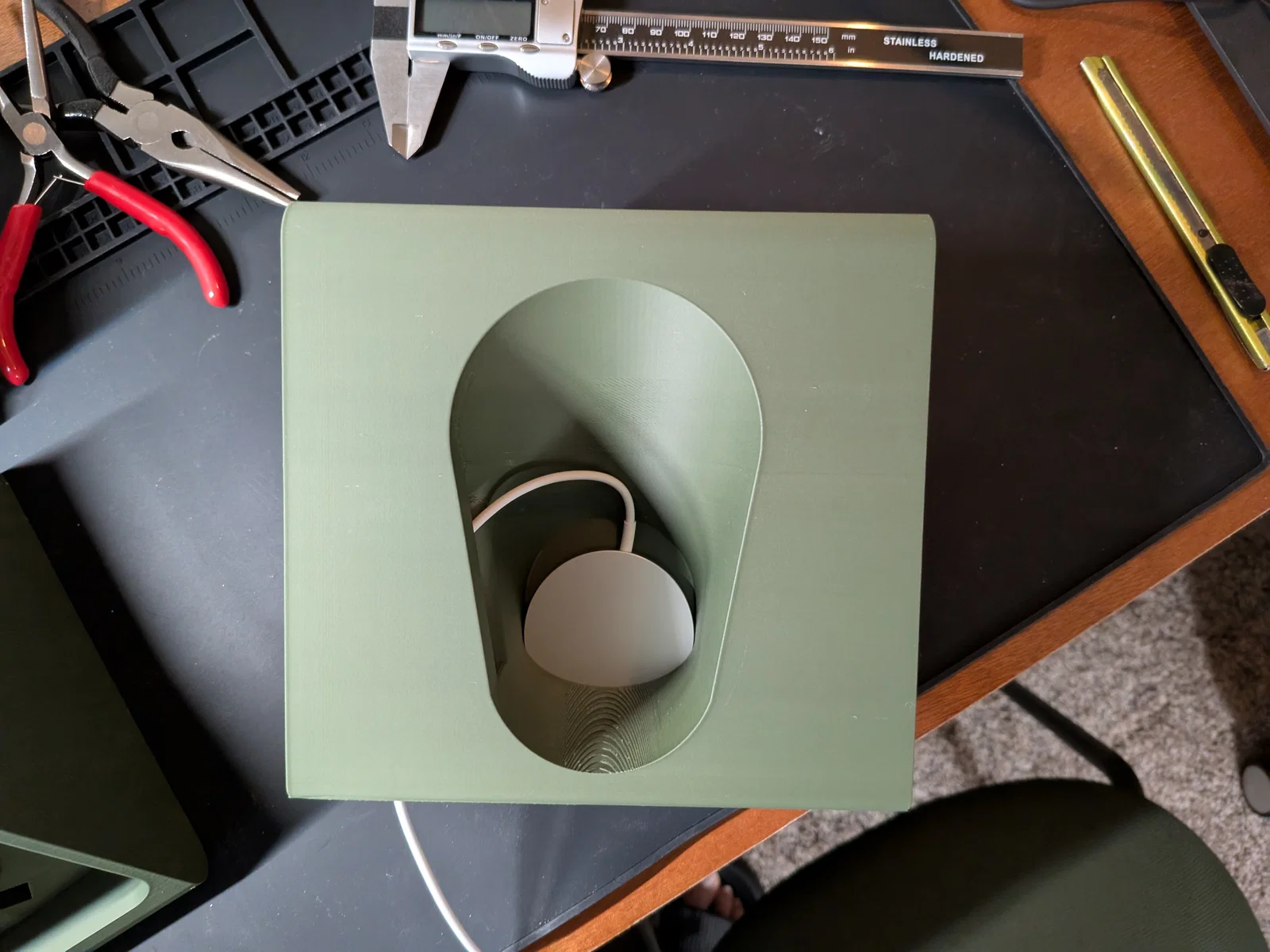

Chỉnh sửa đầu tiên mình làm là phần sạc AirPod bên trong. Mình biết nó được dùng vì kích thước gọn, nhưng tiếc là nó chỉ sạc được AirPods và Apple Watch (không dùng chuẩn sạc không dây Qi phổ thông). Nên mình đã chỉnh lại khoảng trống để lắp vừa Apple MagSafe charger bản full-size, mà không đổi kích thước bên ngoài. Nghĩa là “Top Space” giờ sạc được mọi thiết bị sạc không dây! Hình phía trên là Google Pixel Buds Pro 2 của mình đang sạc ở phía trên, nhưng bạn cũng có thể sạc thêm một chiếc điện thoại ở trên nếu muốn.

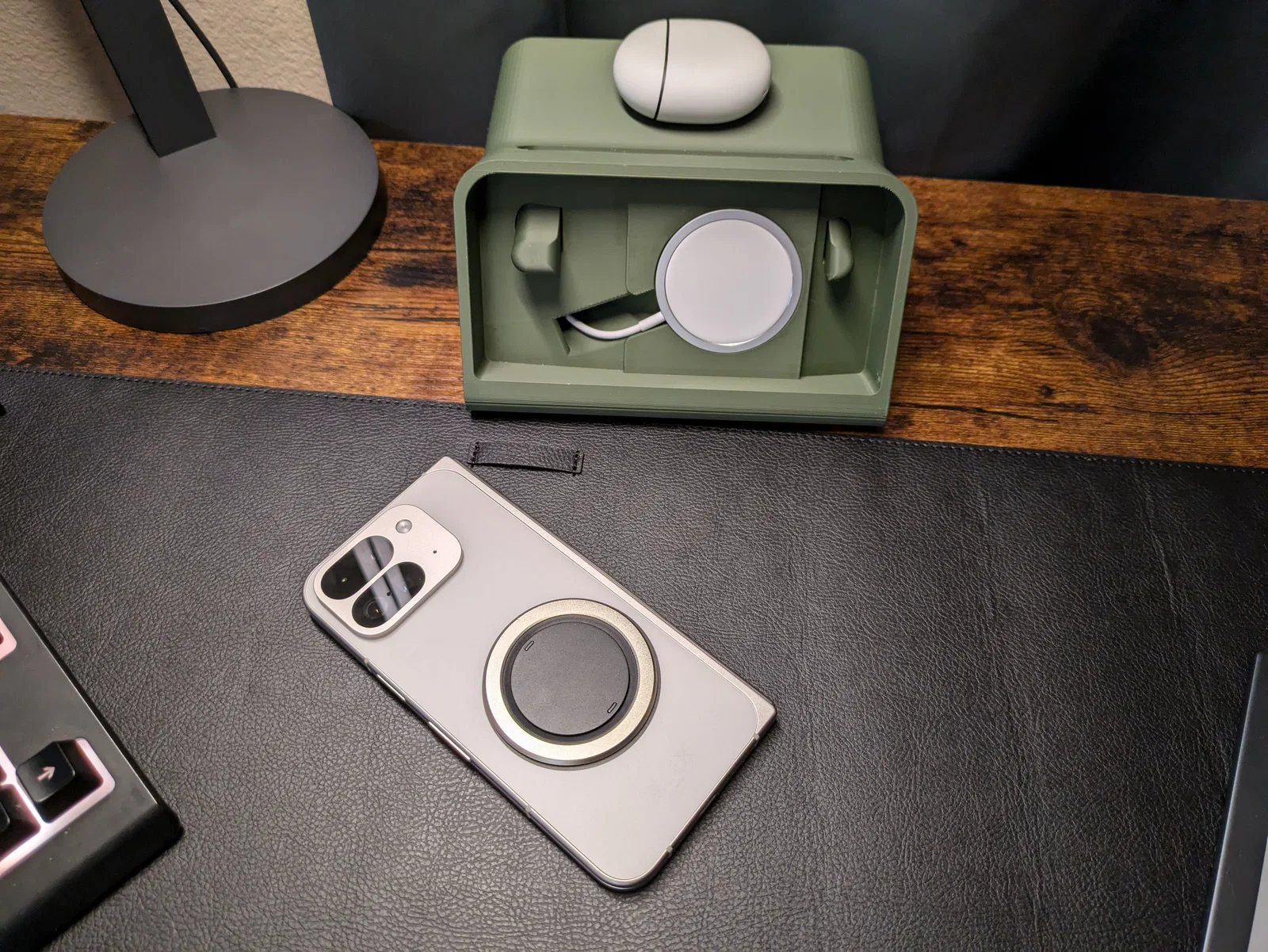

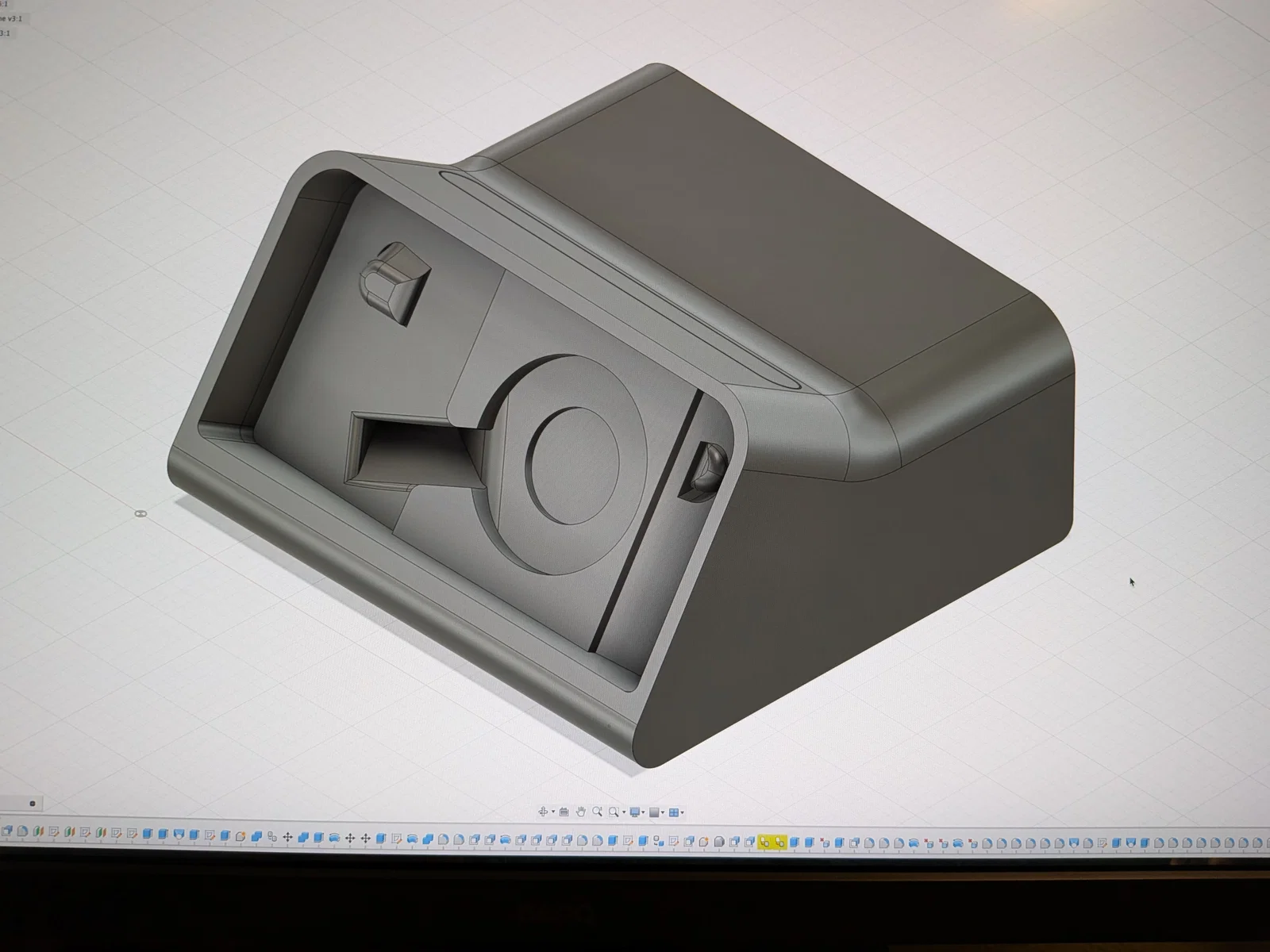

Chỉnh sửa thứ hai là để phù hợp với hình dáng và vị trí cuộn sạc (charging coils) khá “lạ” trên Pixel 9 Pro Fold. Thiết lập mới này được làm riêng để fit 9 Pro Fold, nhưng do trọng lượng bị lệch nên sẽ cần một dạng nam châm gắn trên điện thoại để máy nằm thẳng hoàn hảo. Mình đang dùng ngàm OhSnap. Vấn đề này thường sẽ không xảy ra với các máy không gập.

Mình làm bản này vì mình (và chắc nhiều người nữa) rất thích thiết kế của Scott Yu-Jan nhưng lại thấy bị “ra rìa” do kích thước điện thoại của mình hơi khác thường, cần redesign gần như toàn bộ mới chạy được. Nhưng với chỉnh sửa đầu tiên, mình nghĩ bản remix này có thể hữu ích cho nhiều người. Nếu mọi người quan tâm, mình có thể làm thân dock này cho các mẫu điện thoại khác của Pixel và iPhone.

Toàn bộ lời cảm ơn và credit xin gửi tới Scott và Overwerk!

Update 1:

• Thêm bản Case Friendly – chừa thêm 1.5mm không gian ở mọi phía. Đây là mẫu chưa được test; mình cố gắng lấy mức trung bình giữa nhiều loại ốp khác nhau và giữ nguyên độ sâu vì mẫu gốc của mình đặt vừa khít với ngàm OhSnap (dày khoảng 2mm).

Kích thước để tham khảo:

• No Case Dock – 155.5mm x 77.8mm x 13.75mm
• Case Friendly – 158.5mm x 80.8mm x 13.75mm

Thông số in (Print Parameters):

• 8% Infill – Gyroid
• Tree Support – Tăng overhang angle
