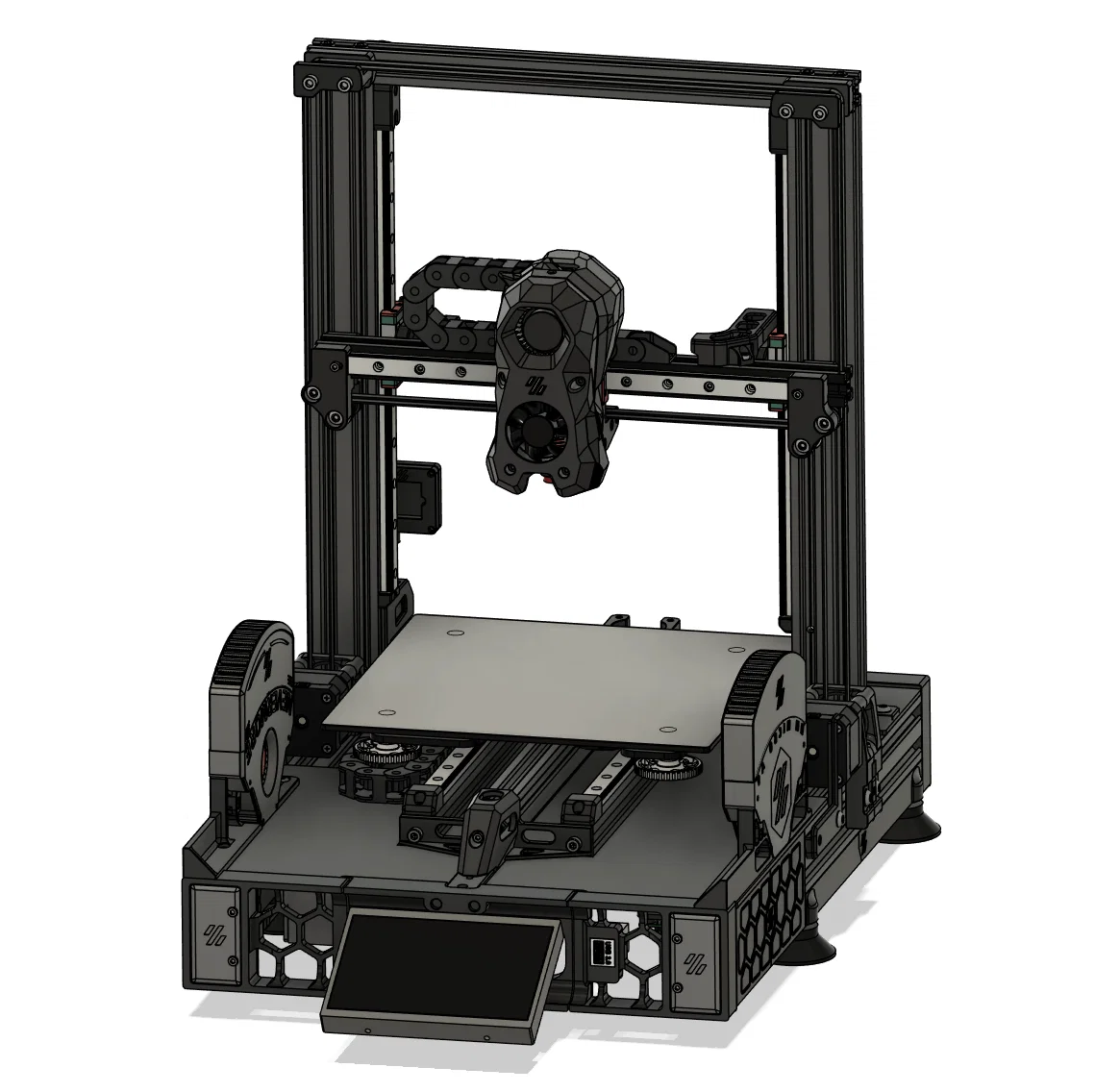

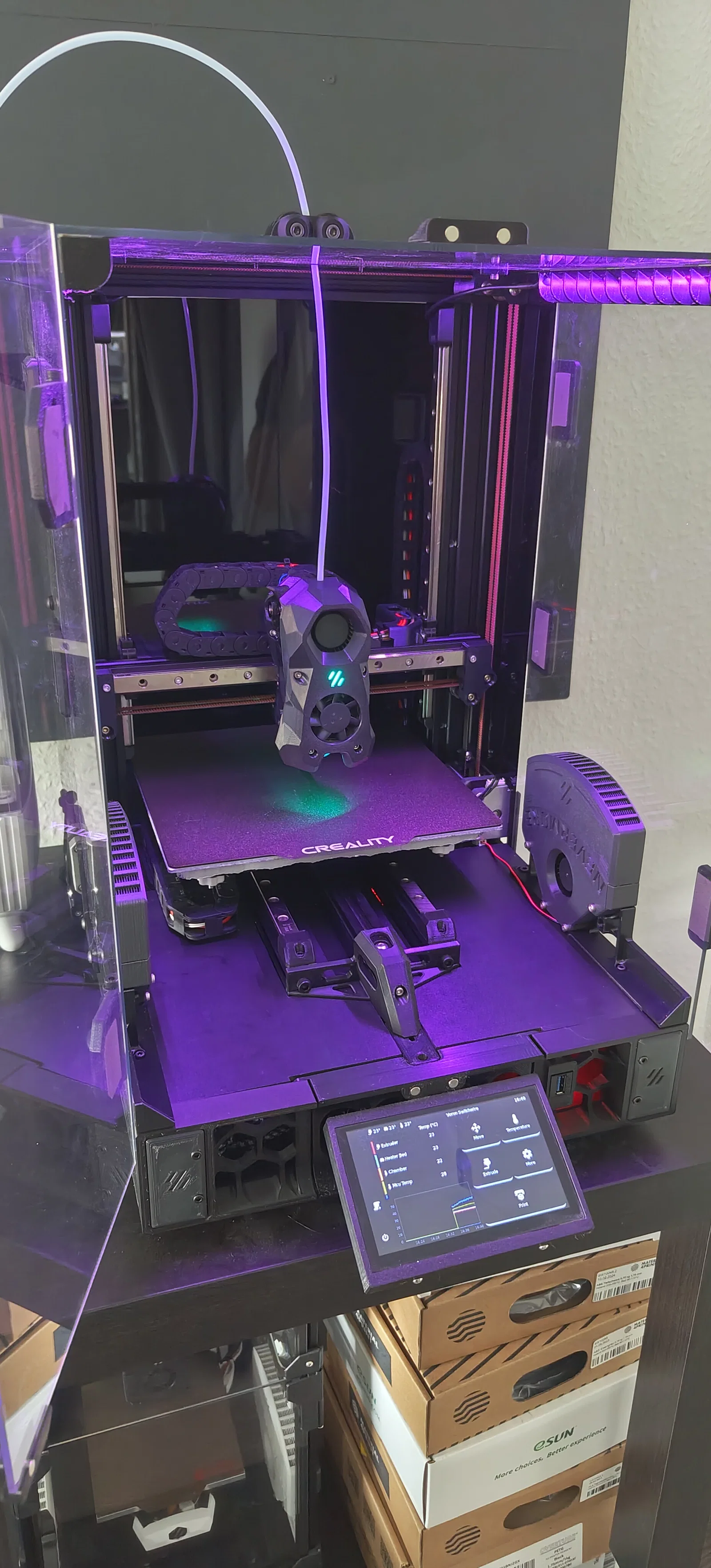

Voron Enderwire - Bản mod Dual Y axis (cho Ender 3 Non-pro)

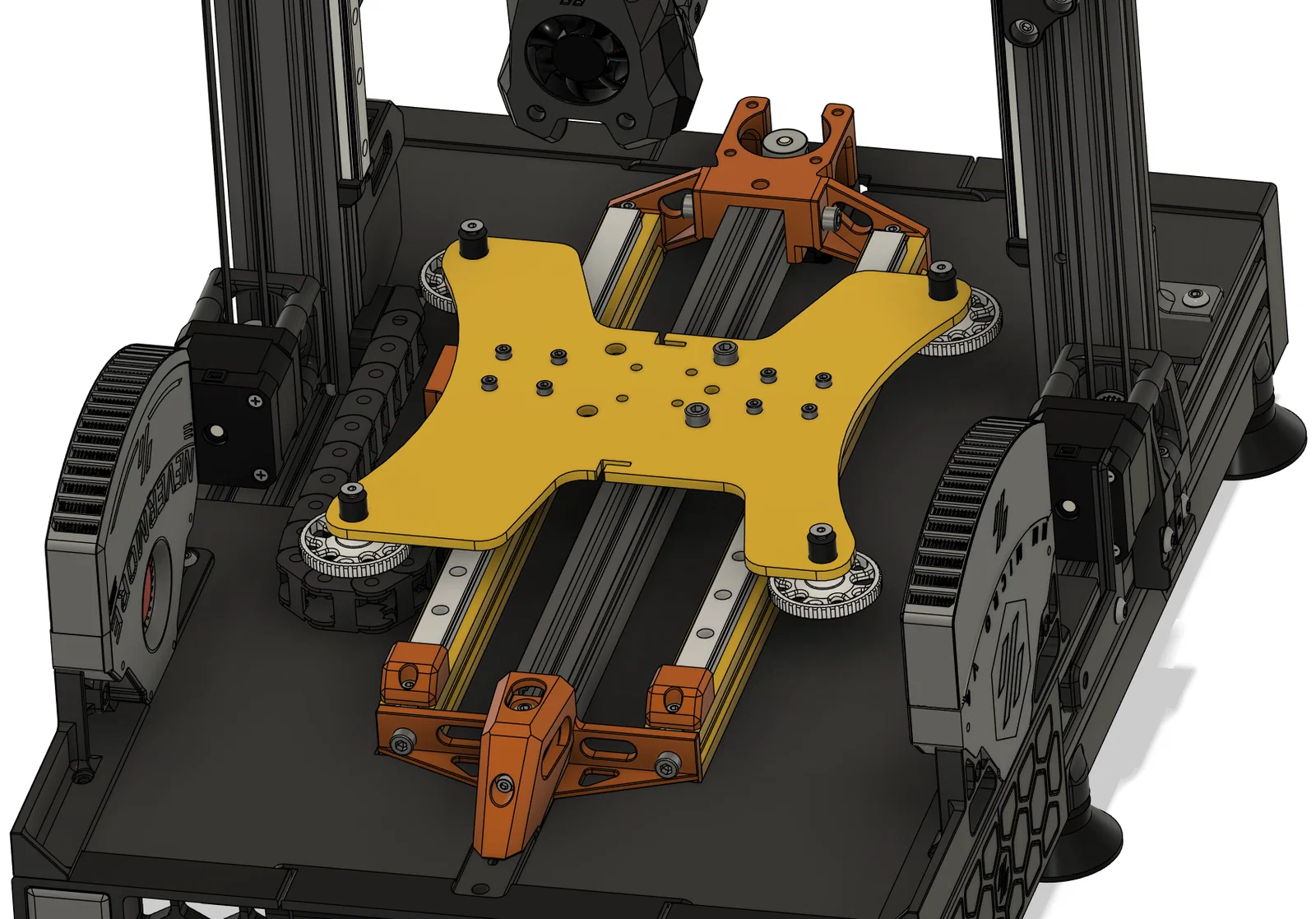

Trục Y trên máy Enderwire non-pro khá lỏng lẻo do chỉ sử dụng một ray MGN12h duy nhất ở chính giữa cụm máy. Mình đã tìm cách để dùng hai ray MGN12h mà vẫn tận dụng được hầu hết các file chuyển đổi ban đầu, và đây là giải pháp mà mình đưa ra.

Lời mở đầu - lưu ý quan trọng:

Mình thực sự khuyên mọi người chỉ nên thực hiện bản mod này nếu đang có sẵn một máy in dự phòng. Ngay cả khi chỉ là chỉnh sửa trục Y, bác vẫn phải tháo rời gần như toàn bộ máy.

Hơn nữa, thanh nhôm 2040 ở giữa phải đảm bảo thẳng tắp (không bị cong hình "quả chuối") và cần được căn chỉnh hoàn hảo với hai thanh 2020 mới. Nếu không, các ray có thể bị lệch hoặc rãnh đai sẽ cọ vào khe V của nhôm 2040. Điều này rất quan trọng vì giờ đây các ray không còn nằm trên cùng một thanh nhôm nữa, xem hình bên dưới.

Mặc dù mình đã bỏ rất nhiều công sức vào dự án này, mình không thể đảm bảo chắc chắn rằng mọi bộ phận sẽ vừa vặn trong mọi trường hợp. Bác tự chịu trách nhiệm khi thực hiện bản mod này nhé.

Hướng dẫn:

• Có hai lựa chọn khác nhau để cố định thanh 2020 vào thanh 4040 hiện có.

• Lựa chọn 1: Sử dụng 4x ke góc 90° 2020 loại như hình và kết nối các thanh nhôm (bác có thể cần mài bớt các gờ căn chỉnh nhỏ nếu có):

• Lựa chọn 2: Khoan 4 lỗ 5,4mm vào thanh nhôm 4040 theo kích thước dưới đây để cố định trực tiếp bằng ốc vít và T-nut:

• Căn chỉnh các thanh nhôm 320mm bằng đồ gá (Jig) được cung cấp, đảm bảo chúng song song hoàn hảo với thanh 2040 hiện có.

• Bắt vít hai tấm gắn lại với nhau, sau đó gắn vào tấm carriage trục Y bằng các lỗ M5 có sẵn (được đánh dấu màu xanh lá). Dùng các lỗ M3 trên tấm gắn để lấy dấu 8 lỗ trên tấm carriage, sau đó tháo tấm gắn in ra và khoan 8 lỗ 3mm vào tấm carriage (được đánh dấu màu vàng):

• Gắn các tấm deck plate phía trên mới, các tấm này đã có sẵn rãnh cho thanh nhôm 2020 mới.

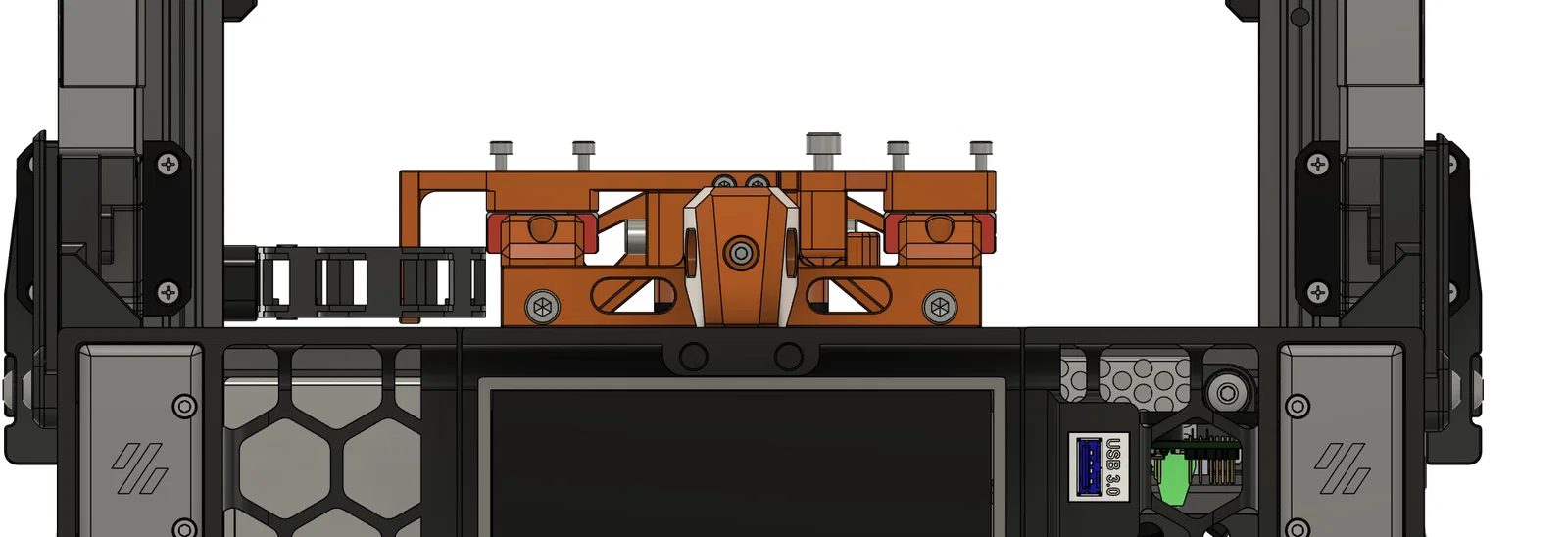

• Lắp bộ giá đỡ mô tơ phía sau (gồm 3 phần để đảm bảo in dễ dàng).
• Gắn giá đỡ mô tơ phía sau và puly căng đai phía trước vào các thanh nhôm.
• Đặt hai ray MGN12 lên các thanh nhôm nhưng chưa cần vặn chặt hoàn toàn.
• Xoay phần đuôi xích dẫn cáp 180 độ (đánh dấu màu xanh dương), bắt vít vào tấm gắn (về sau sẽ không còn chỗ để bắt ốc nữa!).

• Đi dây và cố định đai như cách chuyển đổi thông thường.
• Đặt tấm carriage trục Y đã chuẩn bị lên tấm gắn, đặt tất cả ốc vít vào nhưng chưa vặn chặt.

• Đây là phần khó nhất - căn chỉnh mọi thứ. Nếu mọi thứ chạy trơn tru, hãy vặn chặt tất cả ốc vít trên ray và trên tấm carriage.

Danh sách linh kiện (BOM):

• 2x thanh nhôm 2020 dài 320mm (ren M5 ở cả hai đầu)
• 2x ray trượt MGN12 dài 300mm
• 4x ốc M5 x 16mm
• 2x ốc M5 x 12mm
• 2x ốc M5 x 25mm
• 4x đai ốc M5
• 2x ốc M3 x 30mm
• 8x ốc M3 x 20mm
• 6x tán đồng ren M3 (threaded brass insert)
• 22 - 30x ốc M3 x 8mm (tùy vào số lượng bác dùng cho ray)
• 14 - 22x đai ốc T-nut M3
• Phần cứng riêng để cố định thanh 2020 vào thanh 4040 hiện có

Các bộ phận bổ sung:

• 2x tấm deck plate phía trên mới. Mình đã cung cấp file STL và DXF.
• Tất cả các bộ phận in phải là ABS/ASA (do nhiệt từ bàn in).

LƯU Ý 1 - BOM chỉ bao gồm các linh kiện/vật liệu bổ sung khác với BOM gốc.

LƯU Ý 2 - Bản thiết kế này chỉ hỗ trợ homing không cảm biến (sensorless homing) trên trục Y. Không có giá đỡ cho endstop vật lý!

Cập nhật 07.11.2024

Mình đang dùng phần đuôi xích dẫn cáp có 2 lỗ, nhưng mình cũng đã thêm phiên bản 3 lỗ!

Cập nhật 30.03.2026

Đã tải lên các file CAD .step!
