Ngàm gắn điện thoại lên màn hình đa năng | Webcam | Droidcam

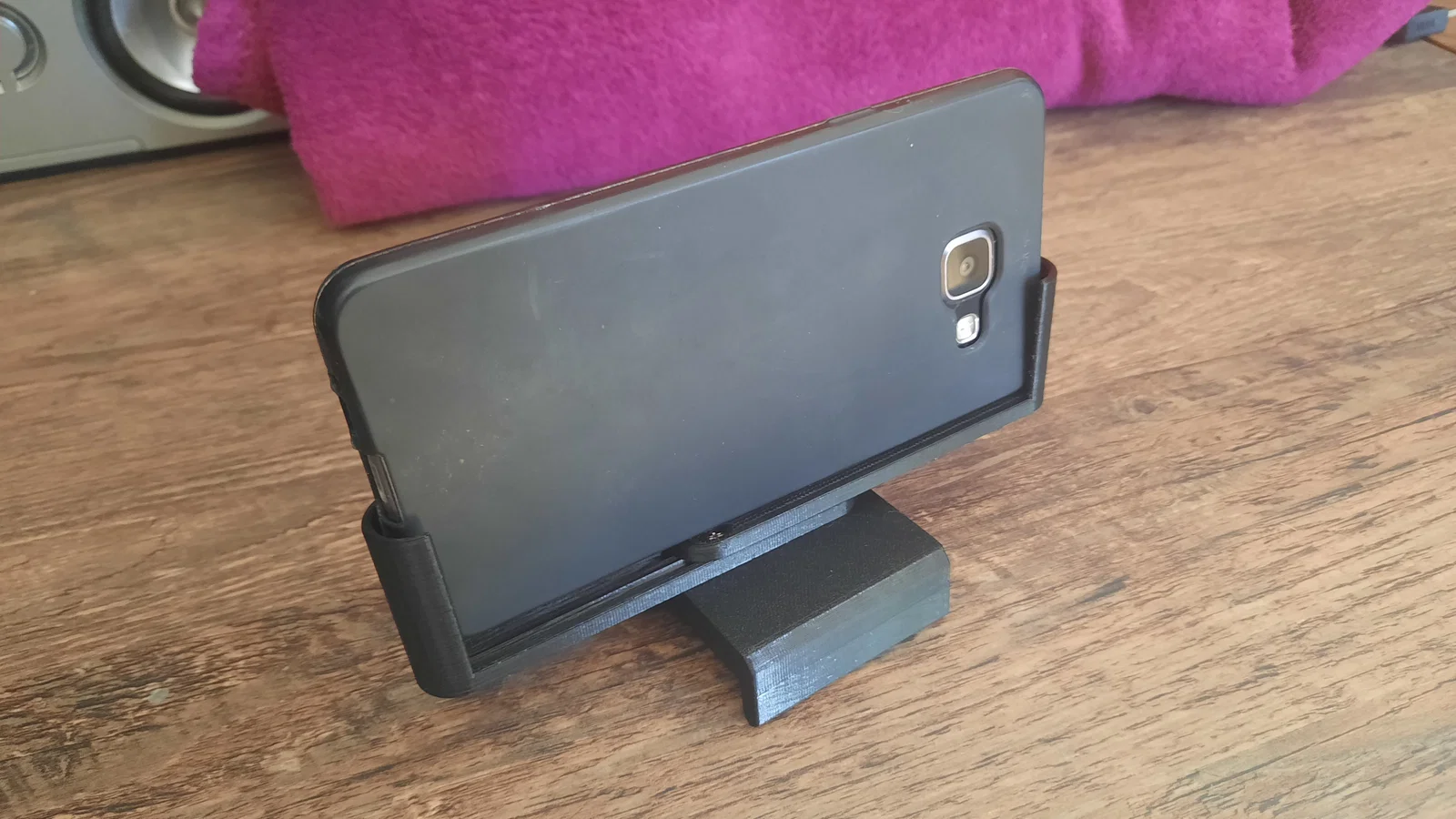

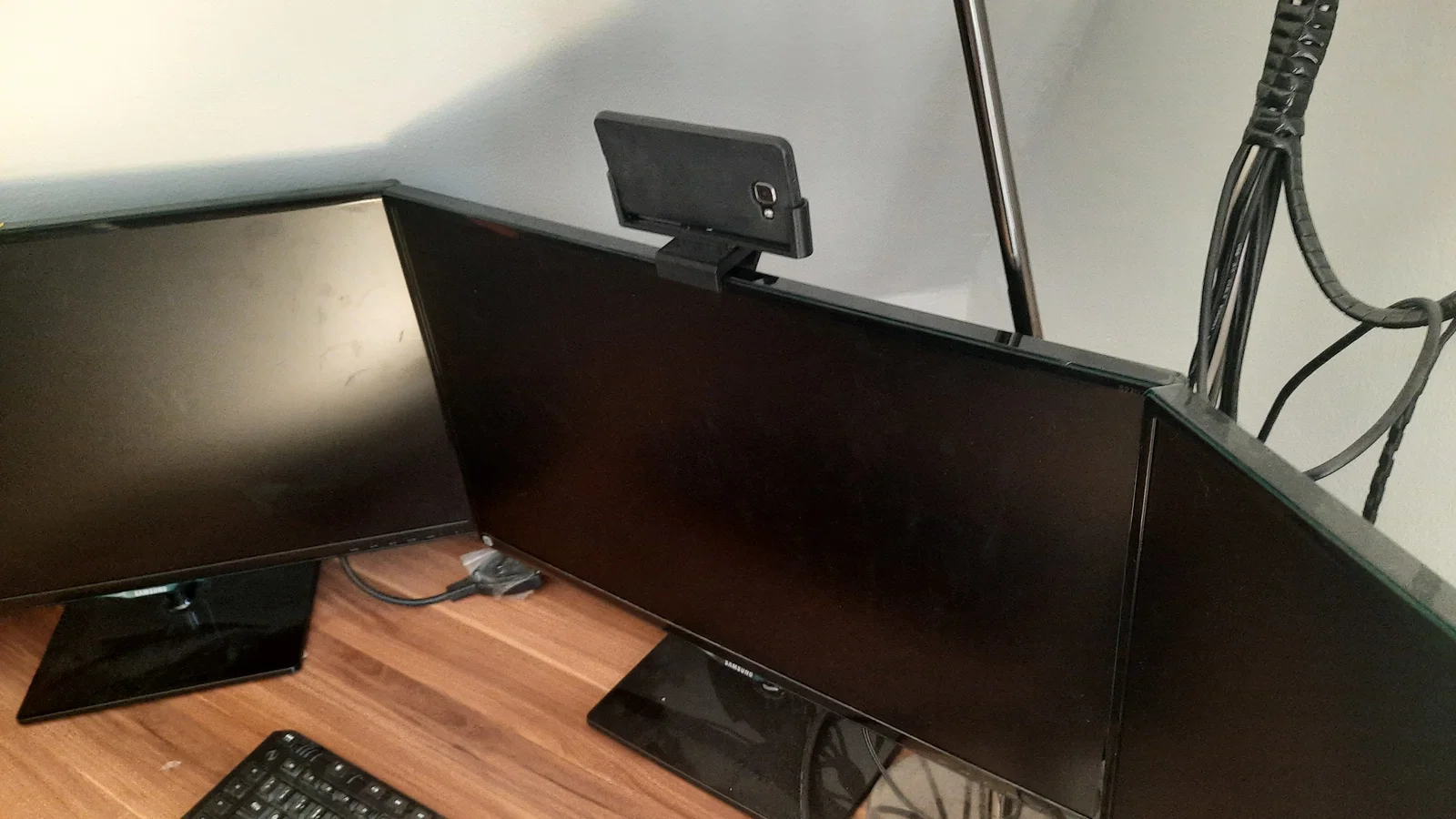

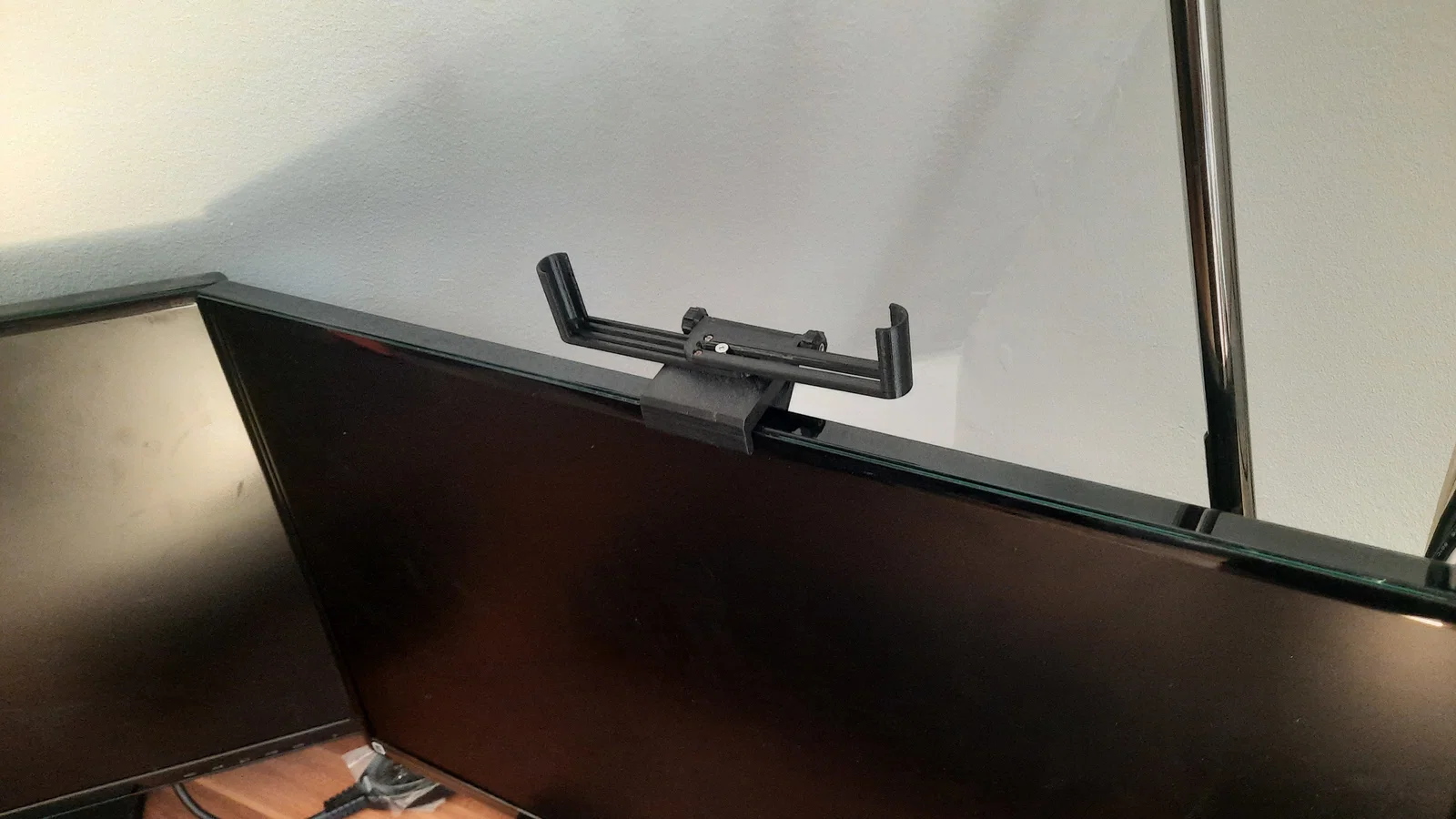

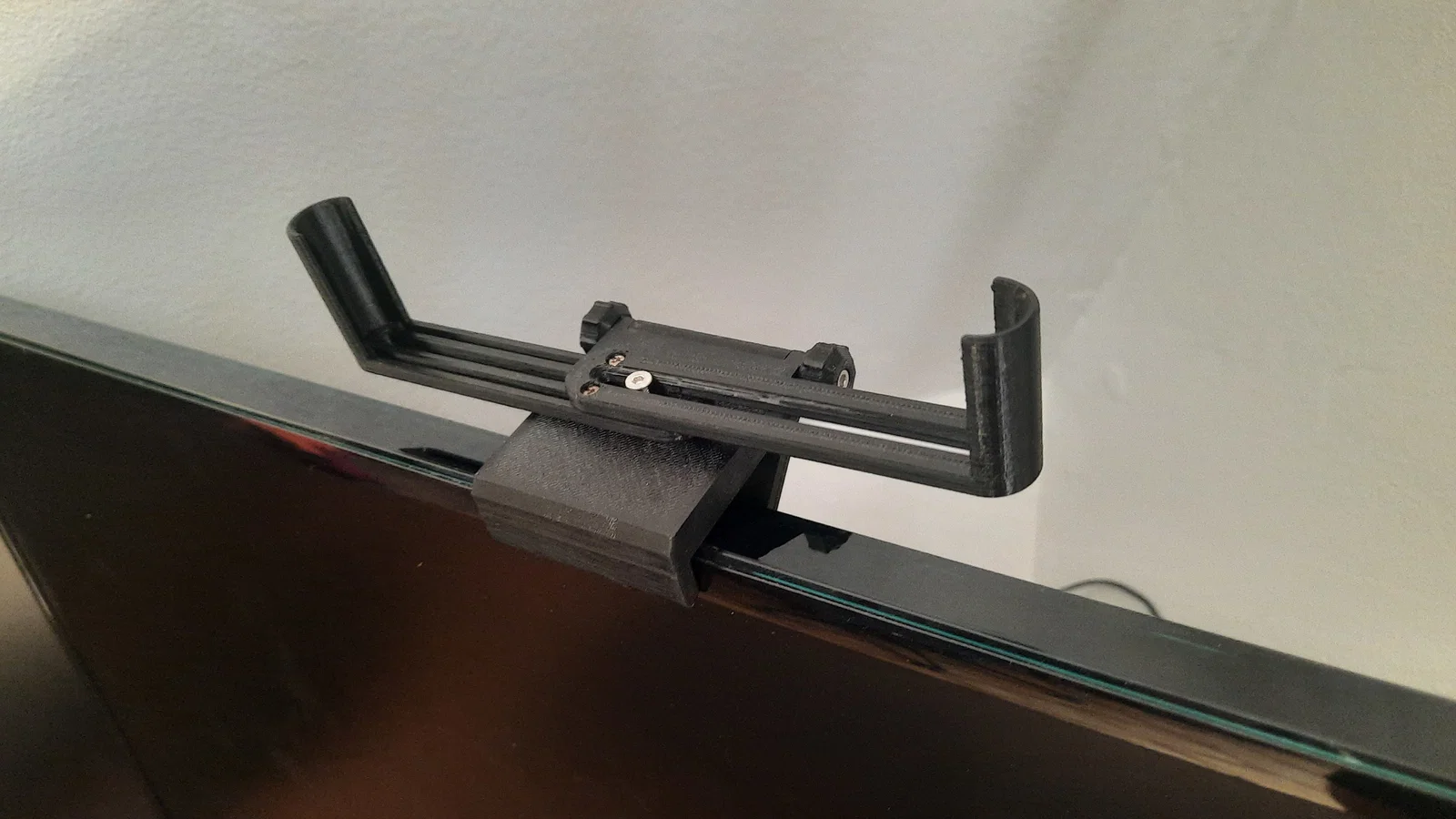

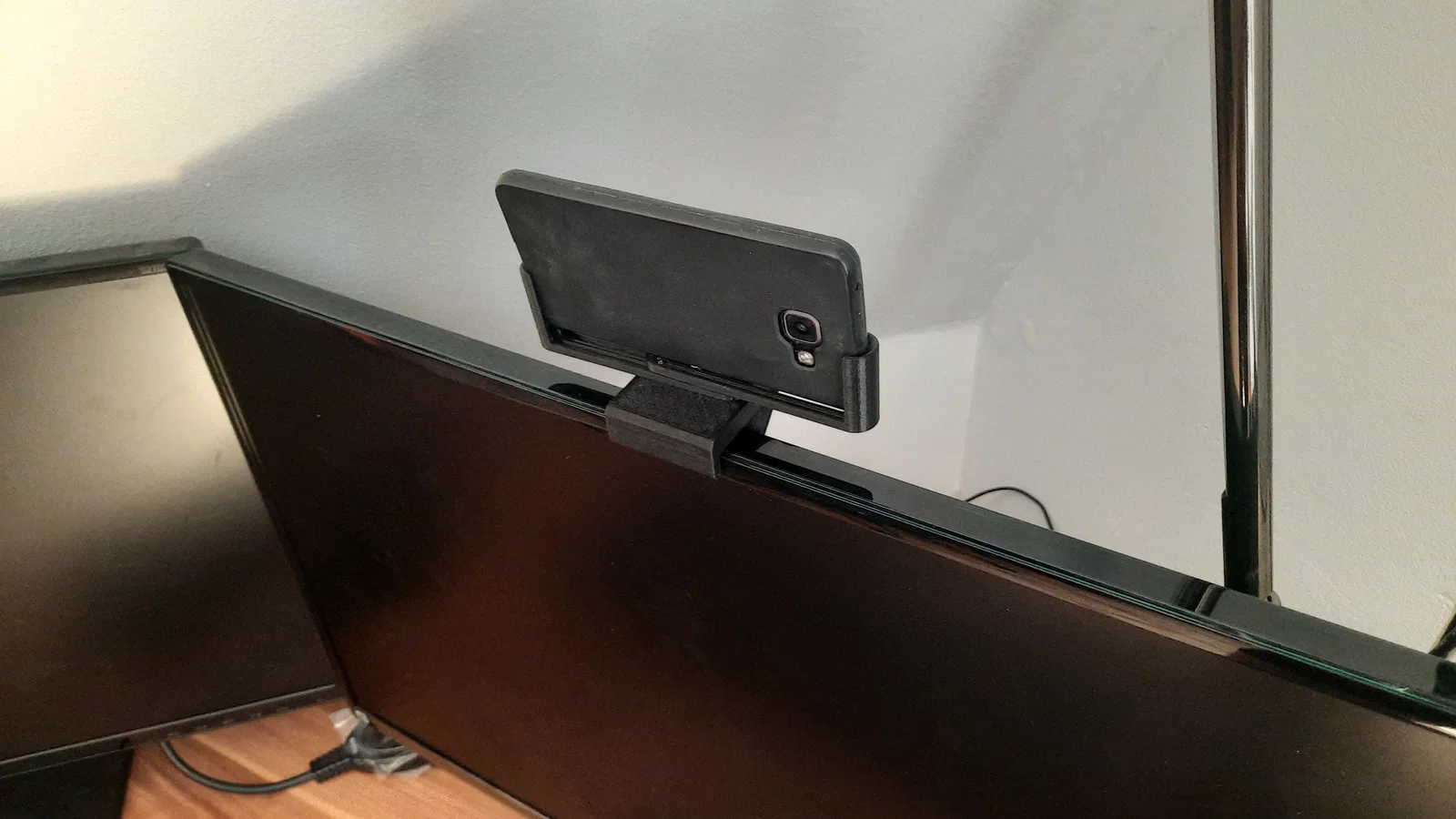

Thiết kế này (hơi “overengineered” một chút) cho phép bạn gắn (gần như) mọi smartphone phổ biến lên rất nhiều loại khung viền màn hình khác nhau. Mình dùng nó chủ yếu chung với app Android Droidcam để biến smartphone thành webcam khi tham gia họp online, nhưng chắc chắn nó cũng hợp cho nhiều mục đích khác.

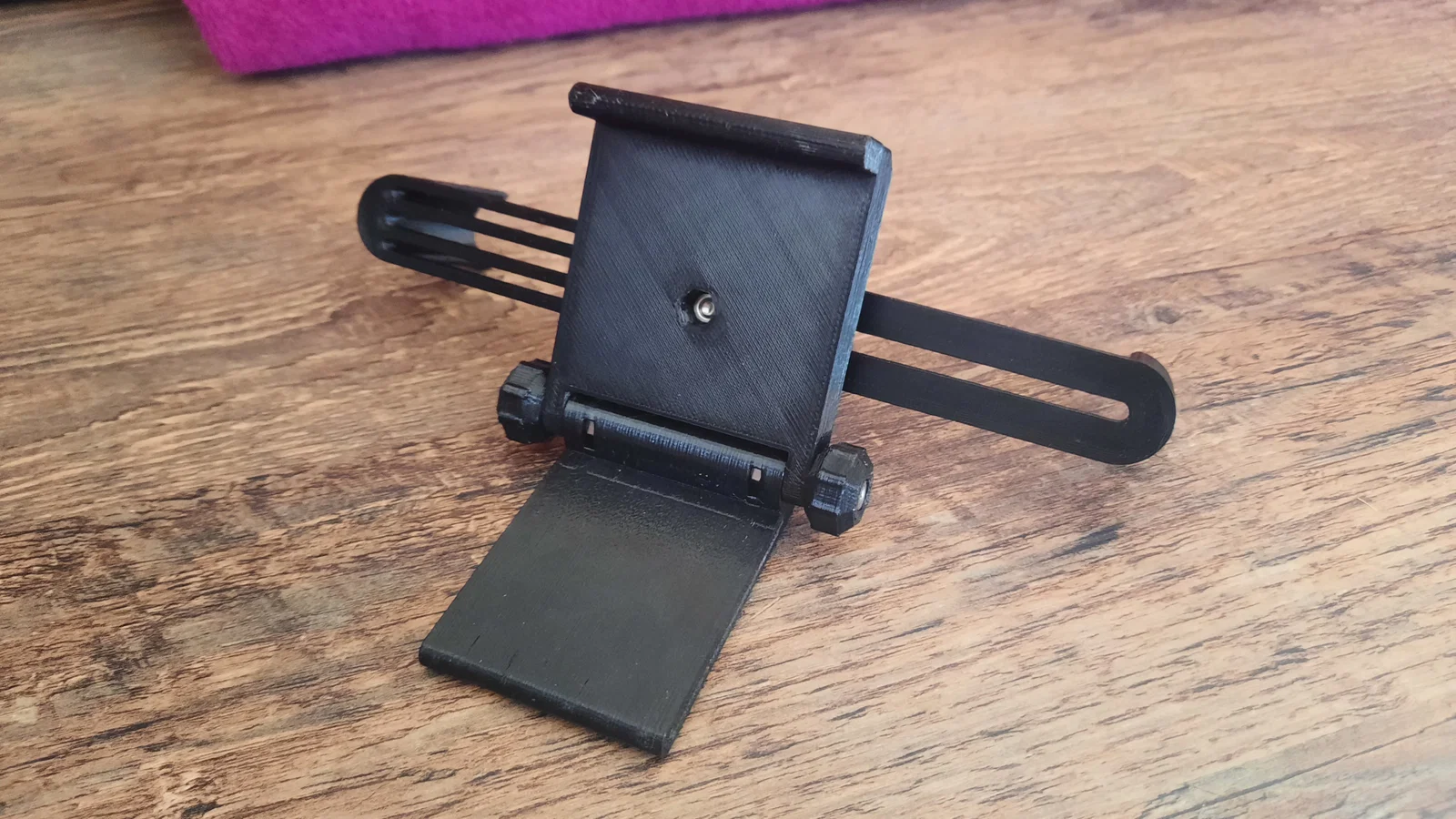

Bộ ngàm có thể tùy chỉnh theo vài cách:

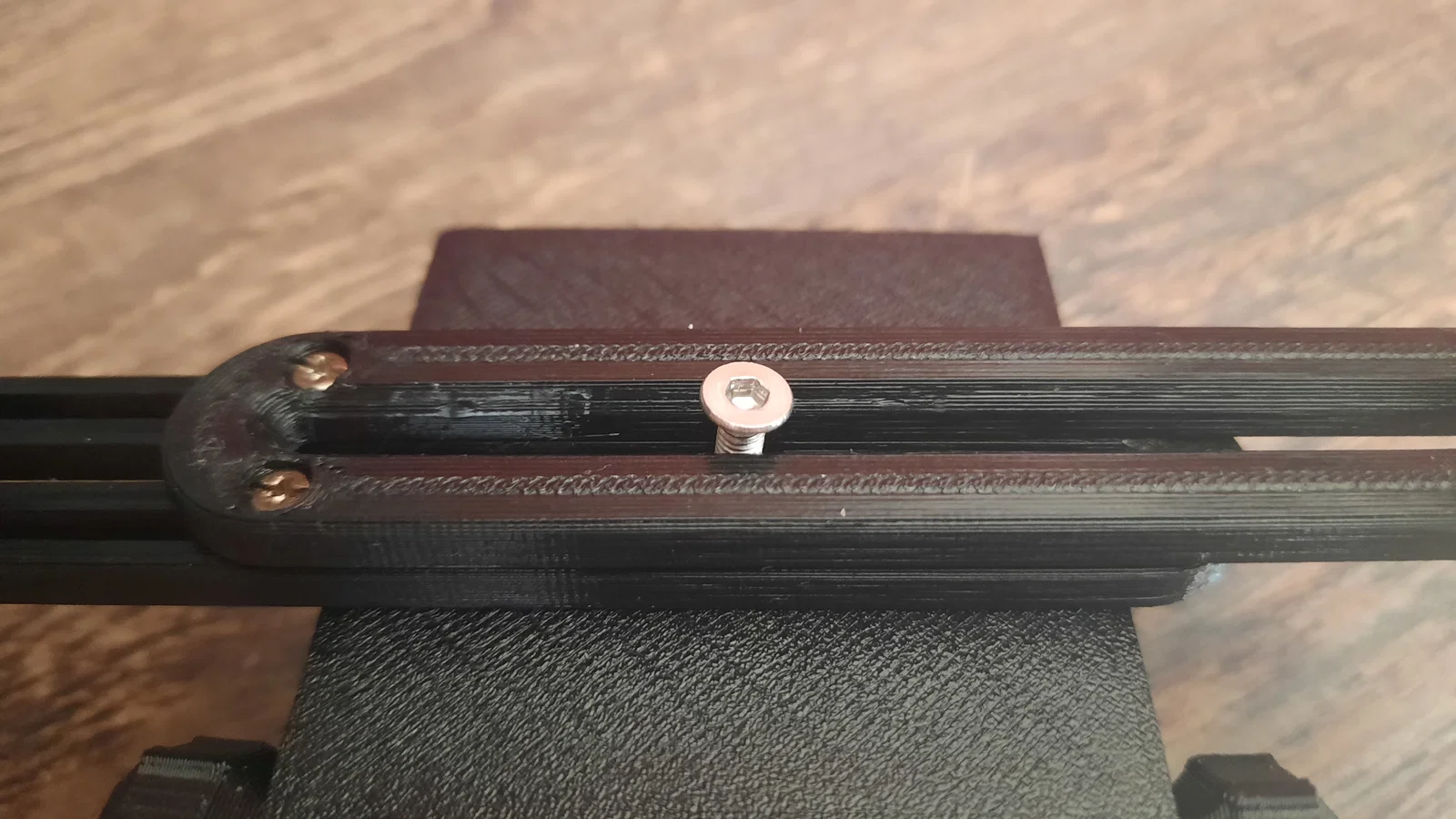

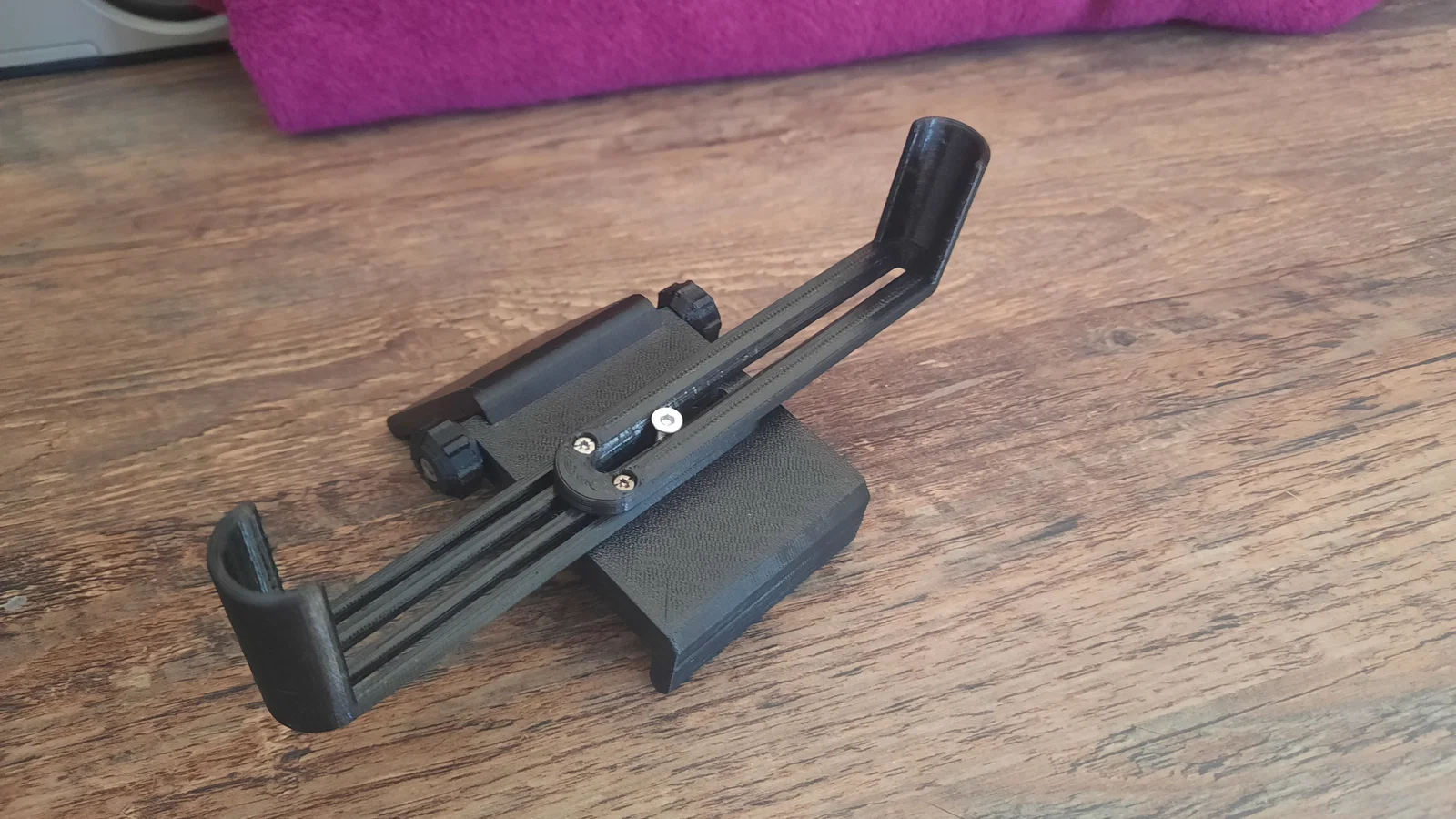

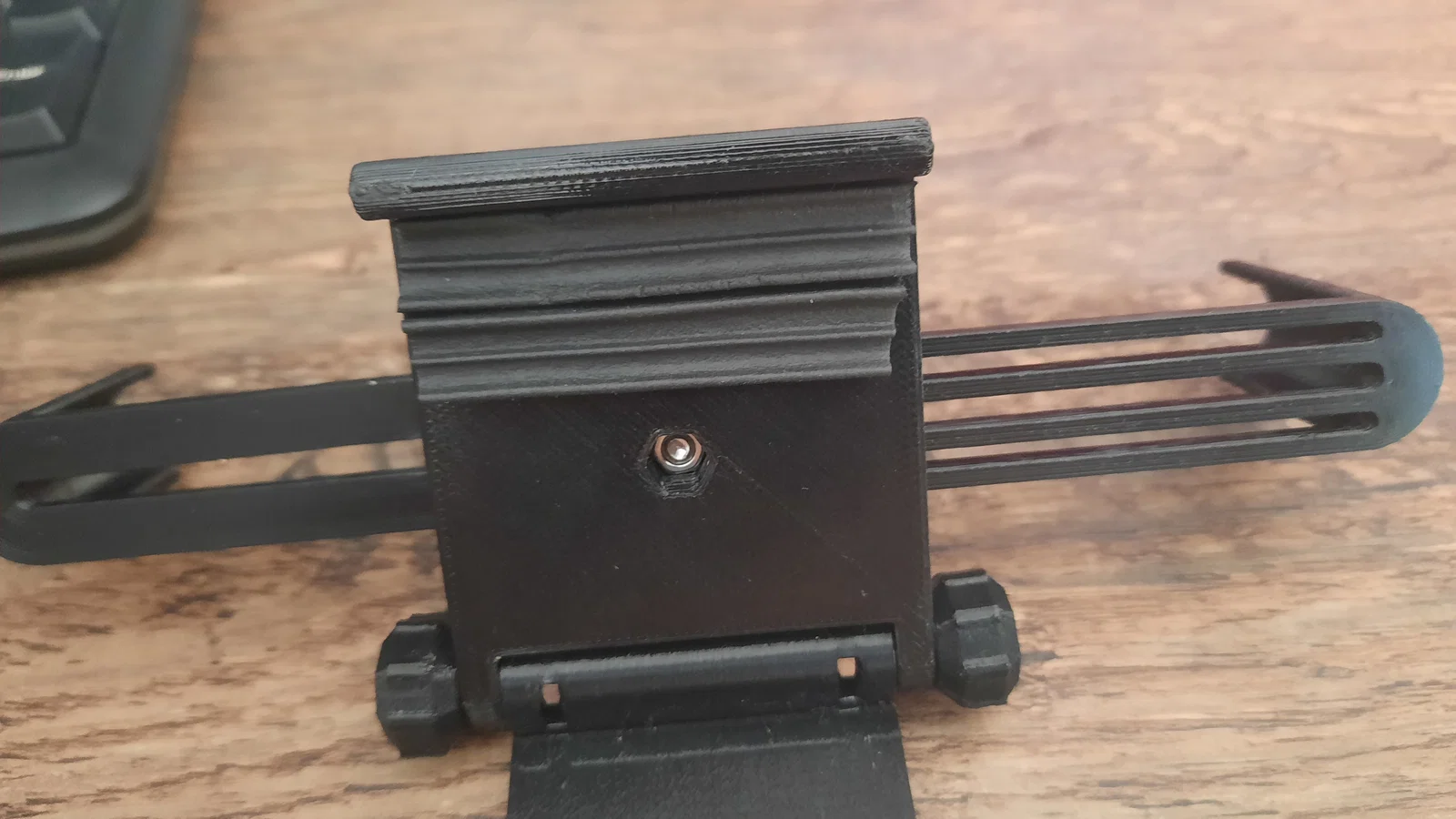

• Với con vít countersink ở phía trên, phần kẹp điện thoại có thể chỉnh từ 100.5 mm đến 180 mm để vừa với điện thoại của bạn.
• Bạn cũng có thể xoay cả cụm bracket để chỉnh yaw.

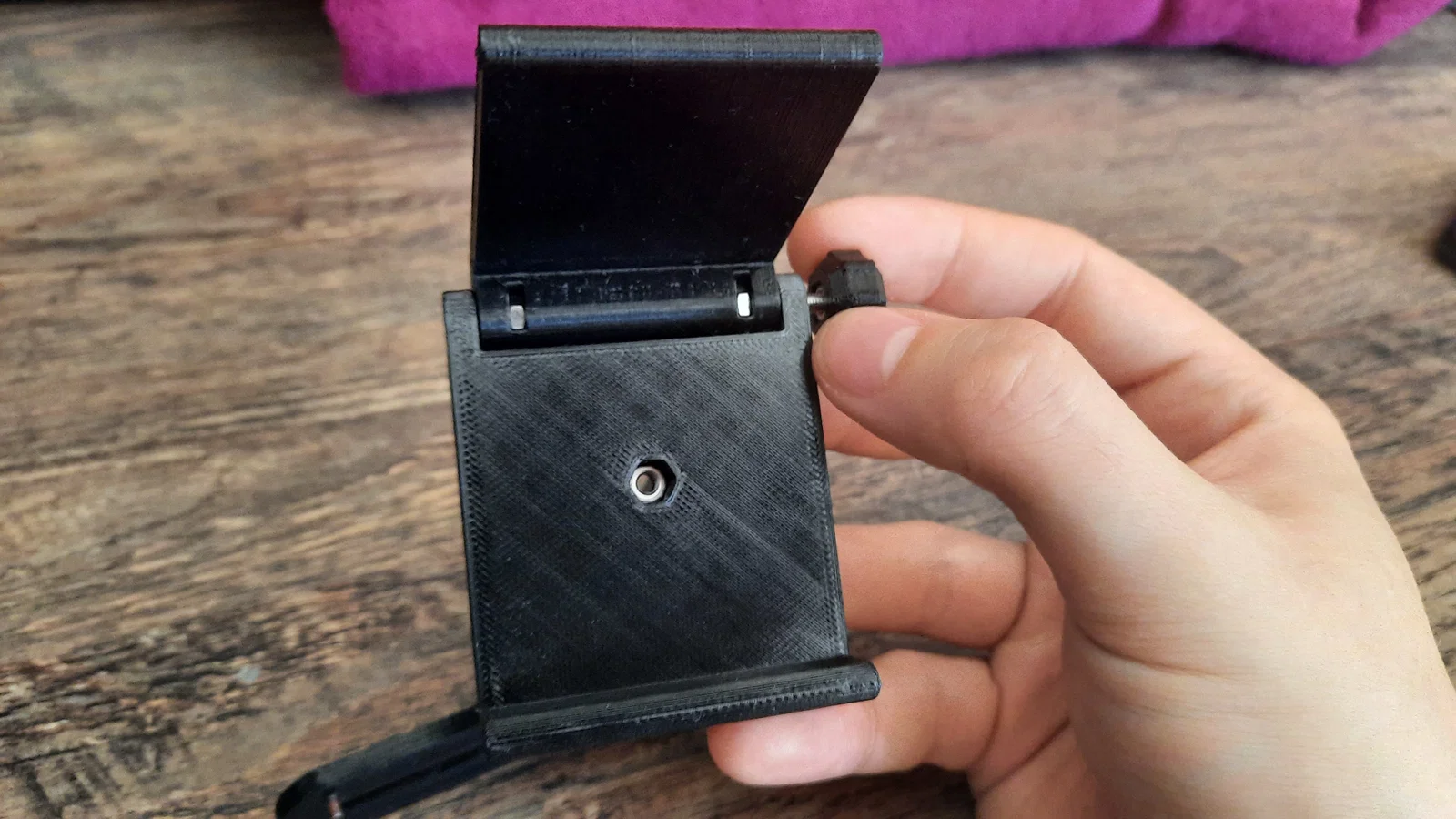

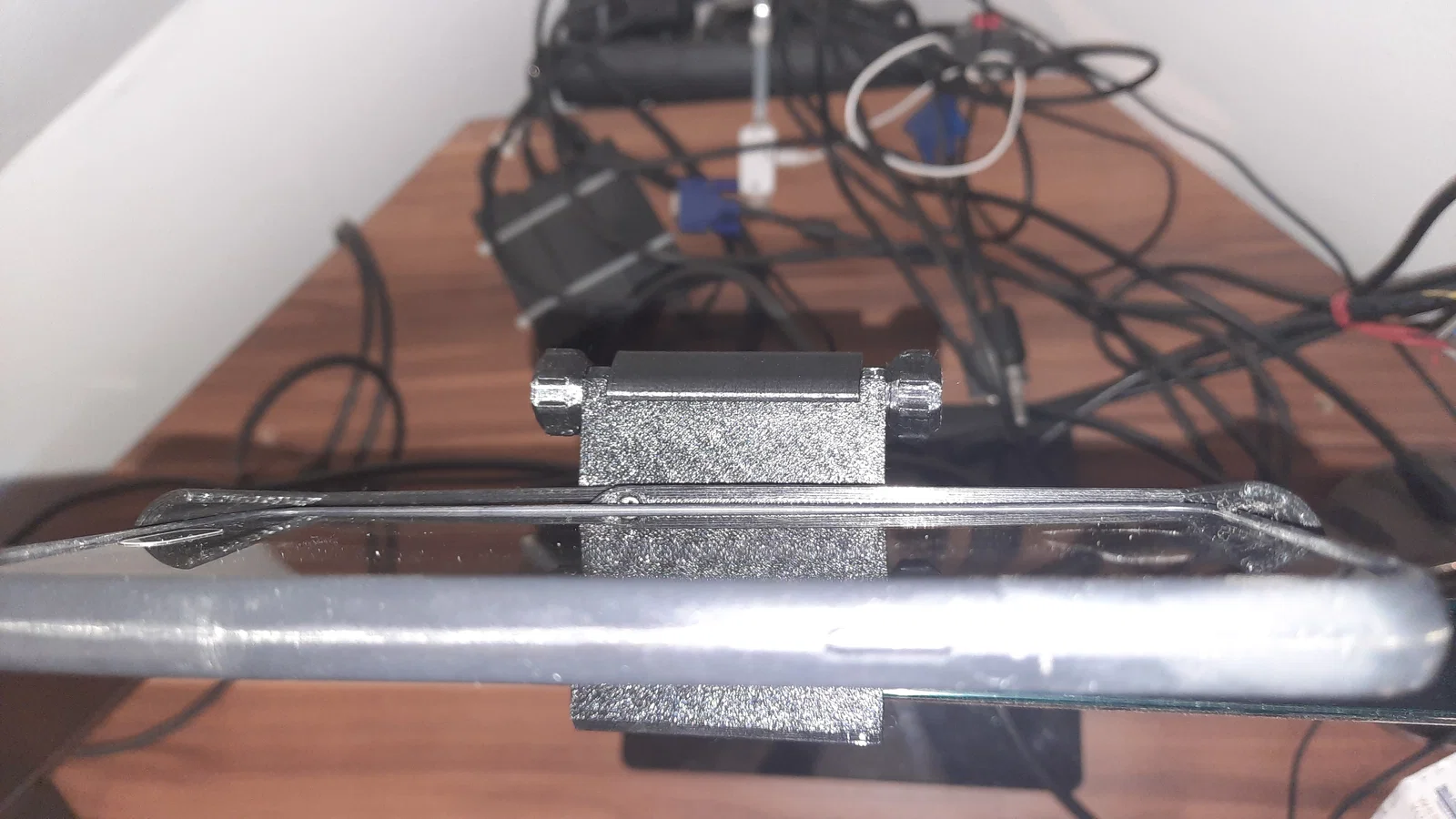

• Dùng các (thumb)screw phía sau để chỉnh pitch của ngàm.

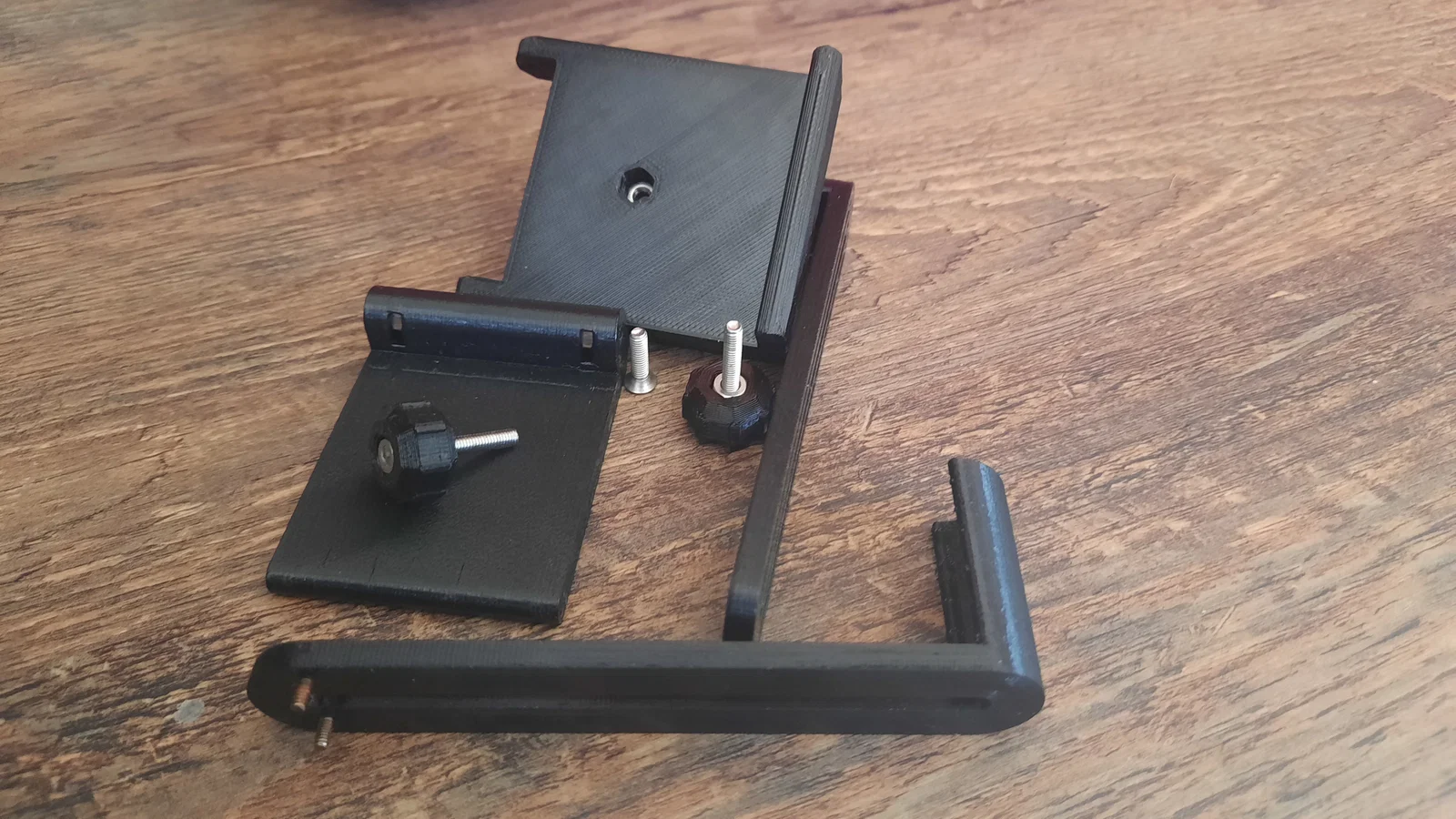

Phần cứng cần có:

• Khớp pitch: 2x vít M3 counterbore dài 16-25 mm + 2x ê-cu lục giác M3 (mình cũng khuyên dùng của Elothan)
• Khớp yaw: 1x vít countersink 16 mm + 1x ê-cu lục giác M3 (nên dùng lock nut)

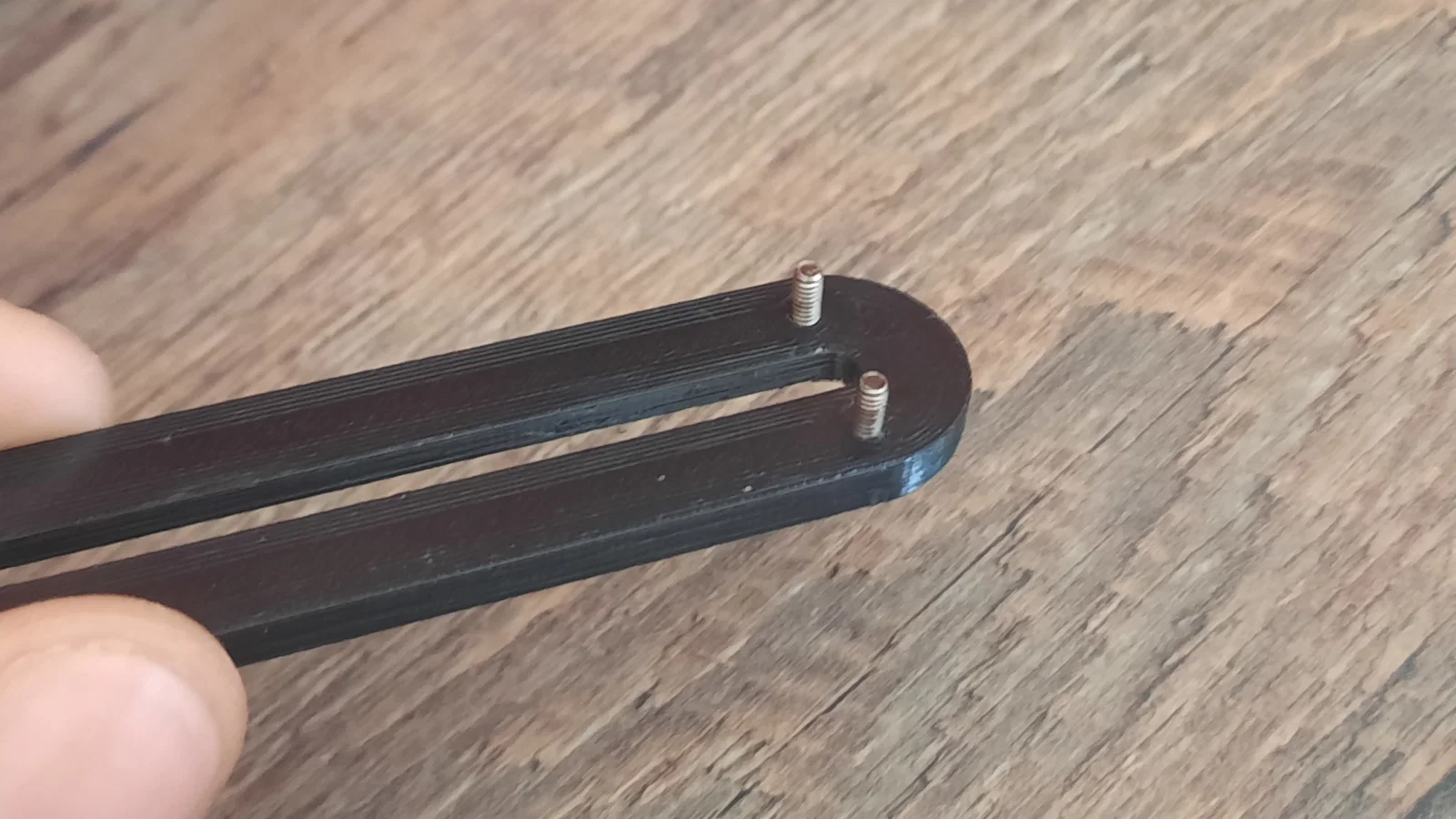

• Kẹp điện thoại: 2x vít M2 counter bore 6 mm (Tùy chọn – chỉ để canh thẳng/căn chỉnh các phần của bracket)
• Một ít băng keo cao su hoặc foam để tăng ma sát ở bề mặt tiếp xúc của ngàm

In 3D:

• Filament dạng solid (PETG chạy ổn)
• 3+ perimeters
• Nozzle 0.4 mm
• Không cần supports (nhớ giữ đúng orientation được định sẵn của phần pitch clamp)
• Chiều cao lớp ≤ 0.20 mm

Lịch sử:

• 23-07-07: Phát hành lần đầu
• 24-11-07: Sửa chiều cao ê-cu của pitch clamp (Cảm ơn A Jolly và st.schgr)
