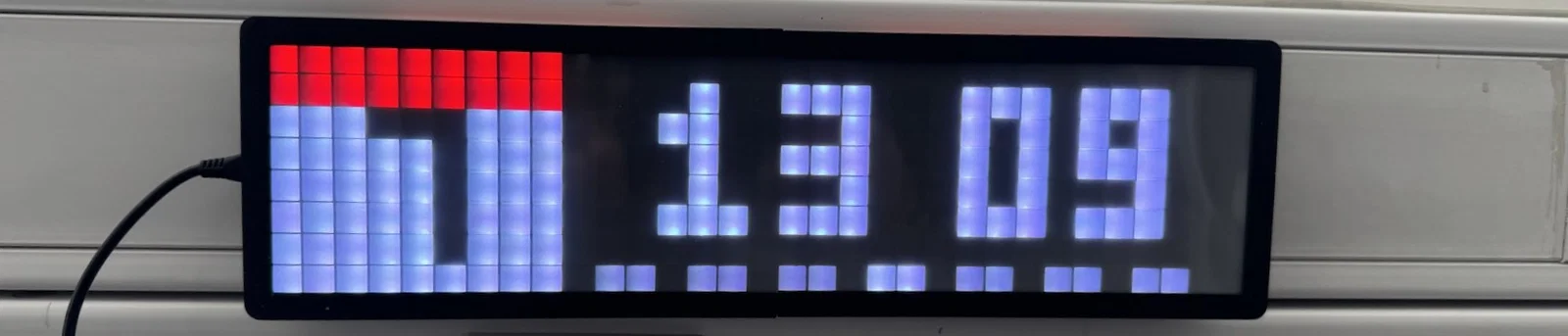

AWTRIX 8x32 WS2812B flex LED với ESP32
Khung LED Matrix cho AWTRIX 8x32 dùng dải WS2812B flex và ESP32. Hướng dẫn dùng 2 tấm diffuser từ màn LCD cũ, cần khung diffuser của dự án gốc, kèm gợi ý in support và danh sách ốc/vít M3.
1.4K
Lượt Xem
15
Lượt Thích
106
Lượt Tải
Cập Nhật Apr 18, 2026
Mô tả

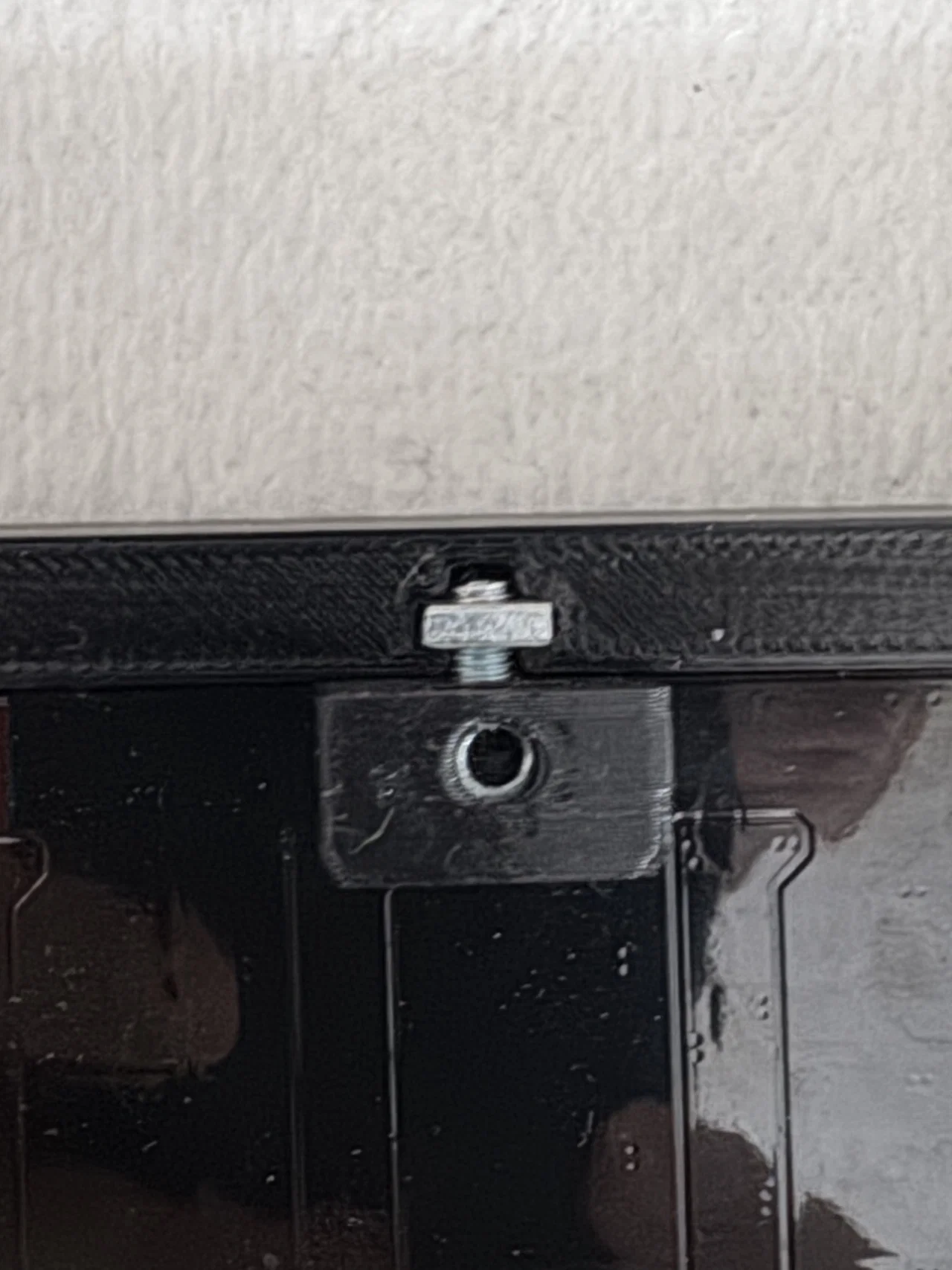

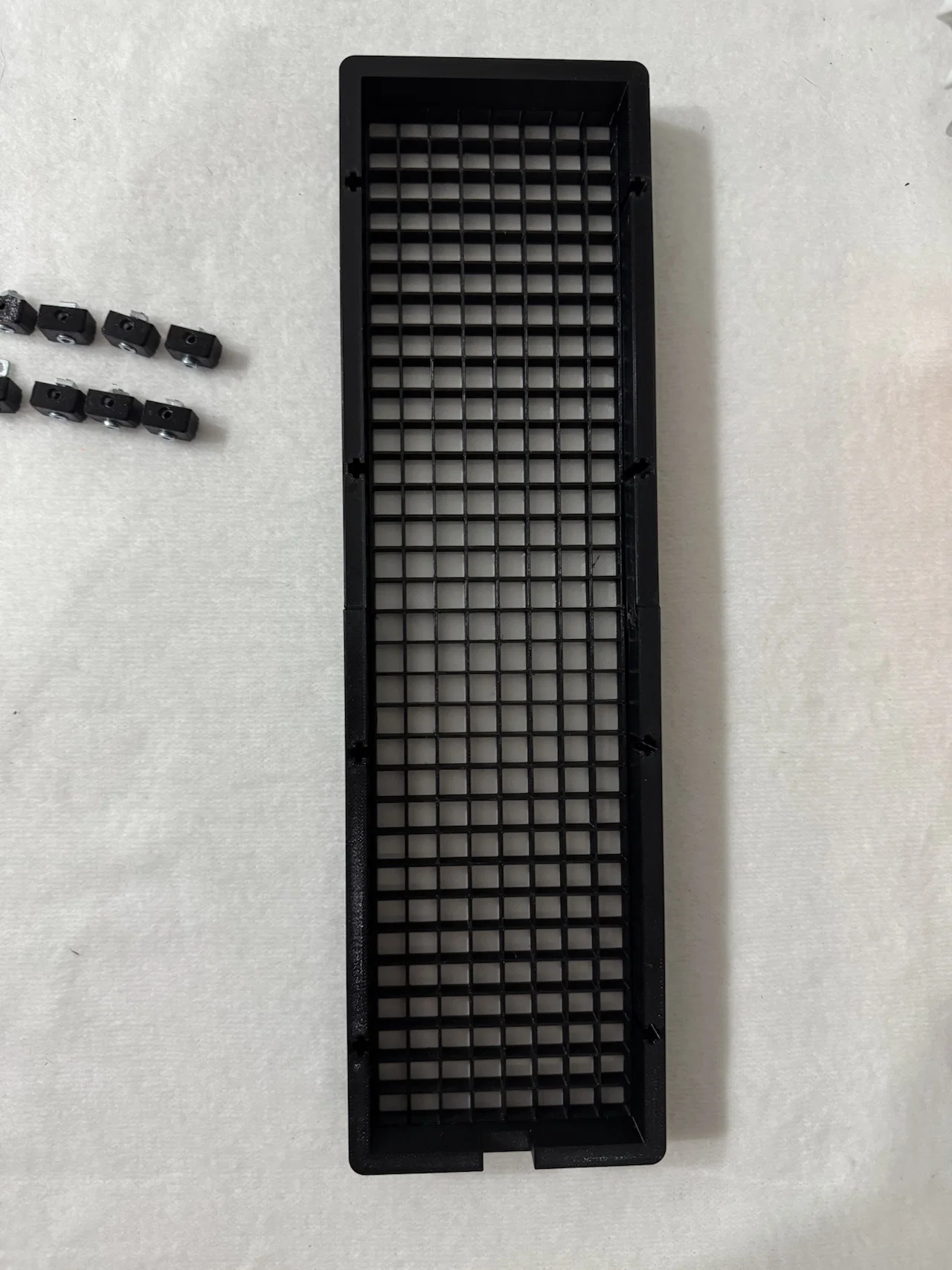

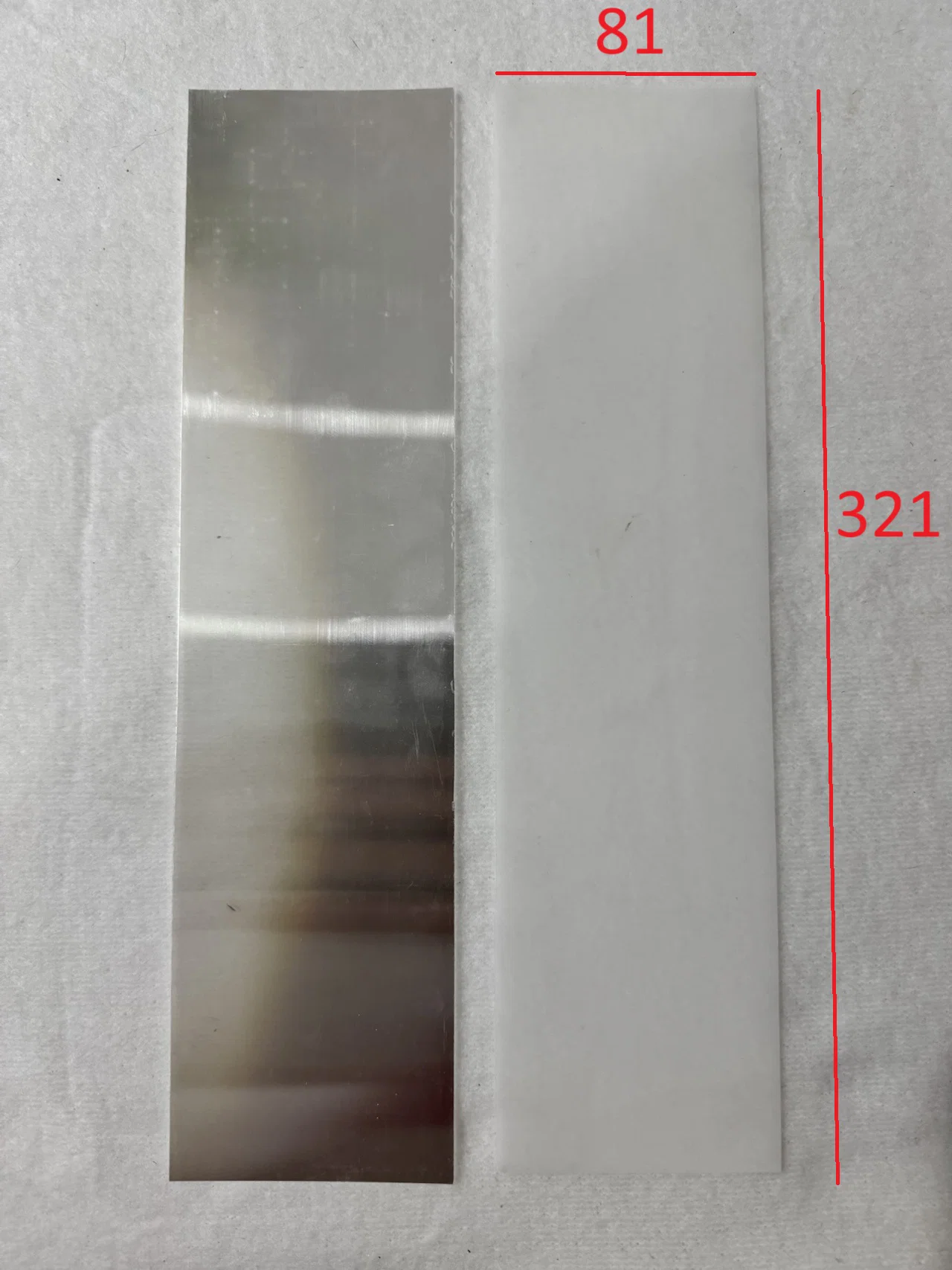

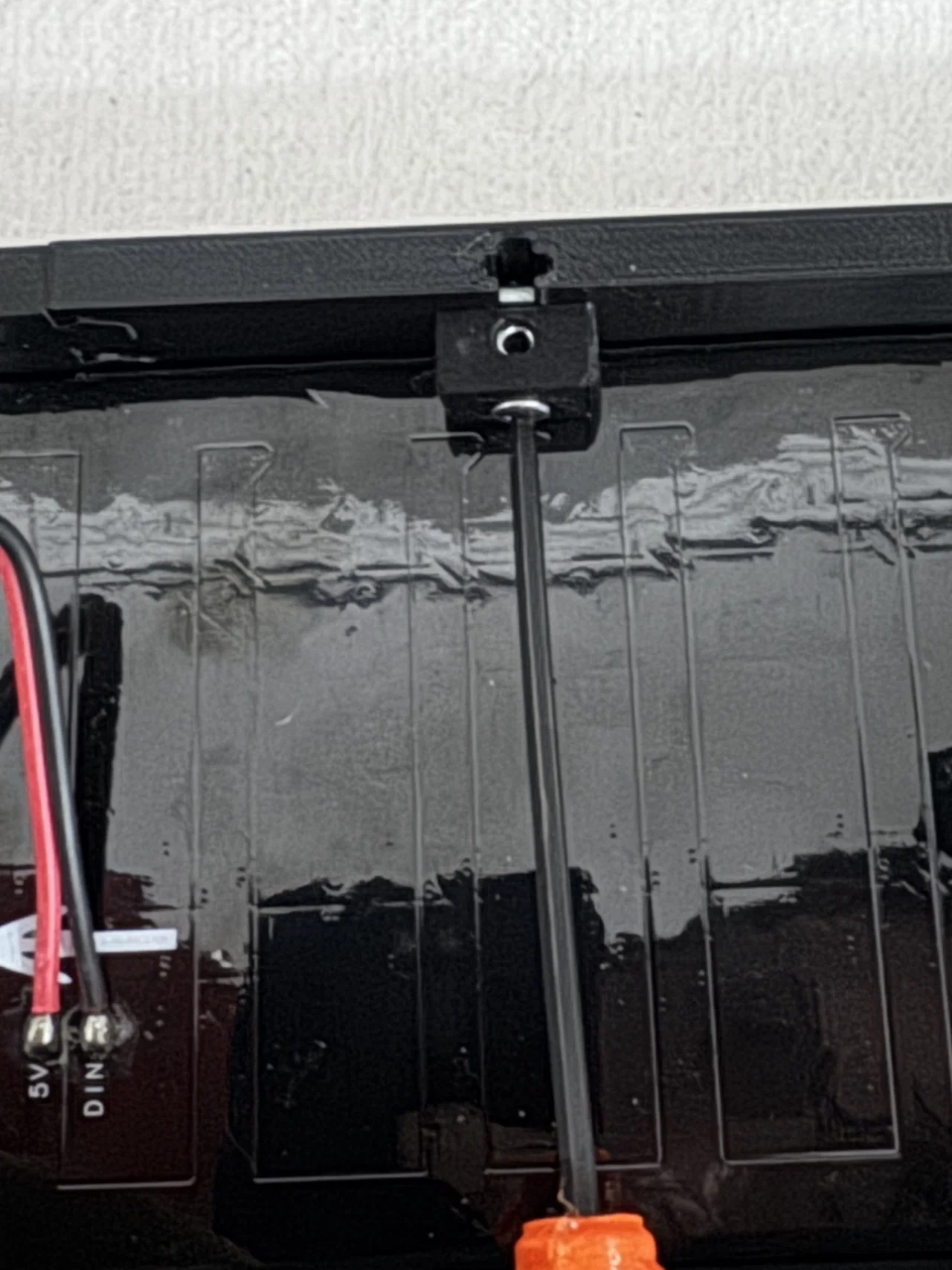

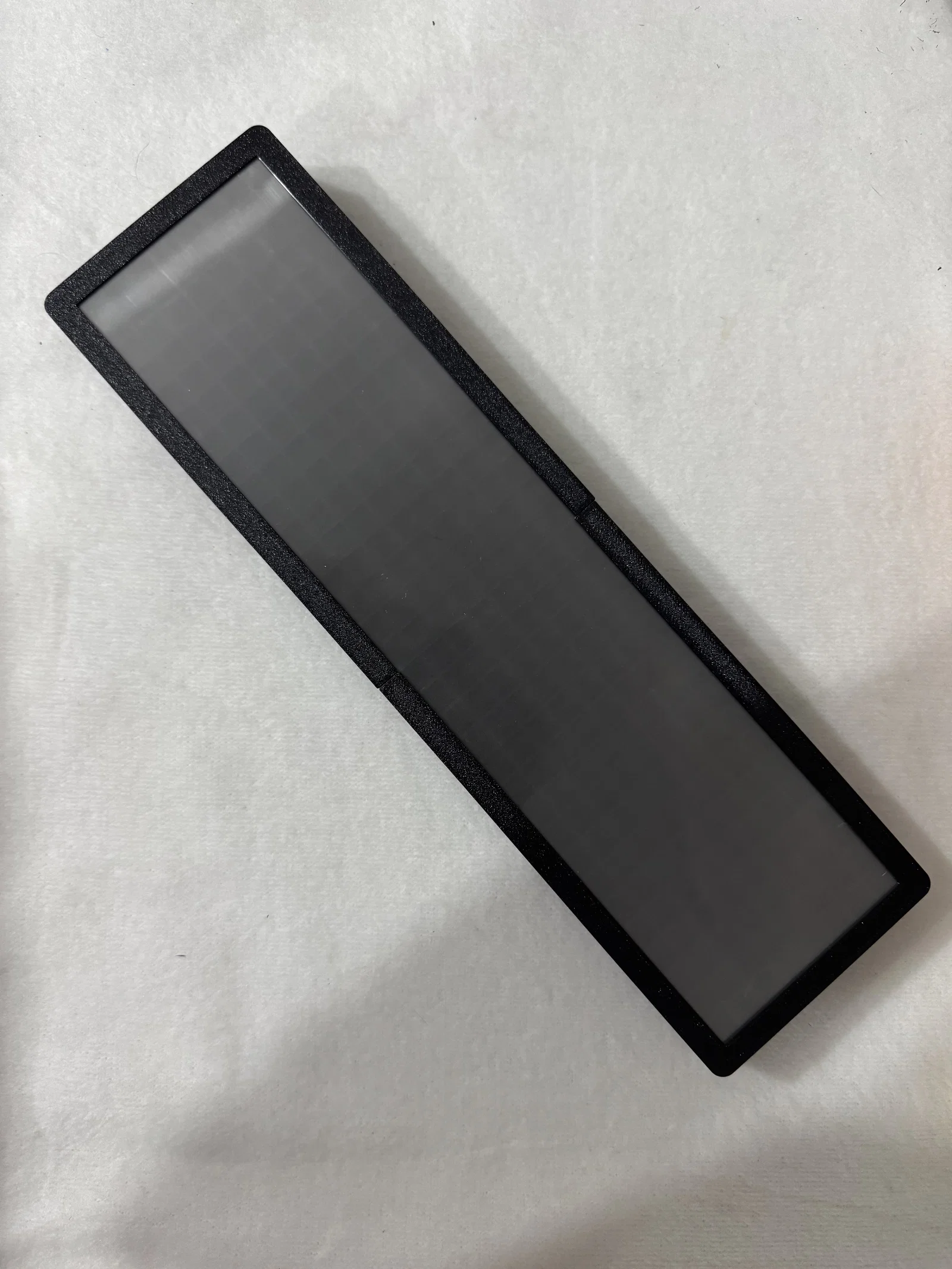

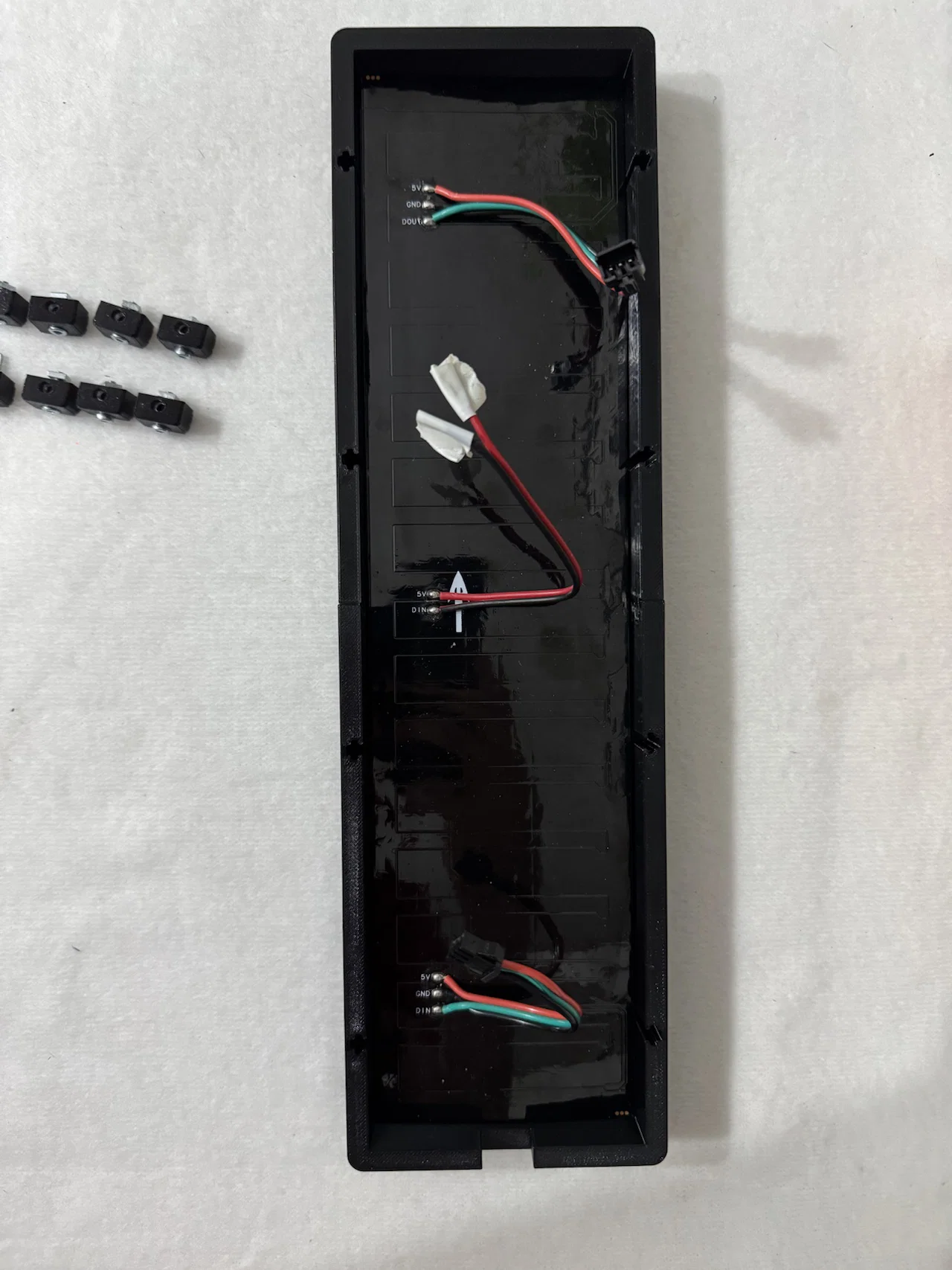

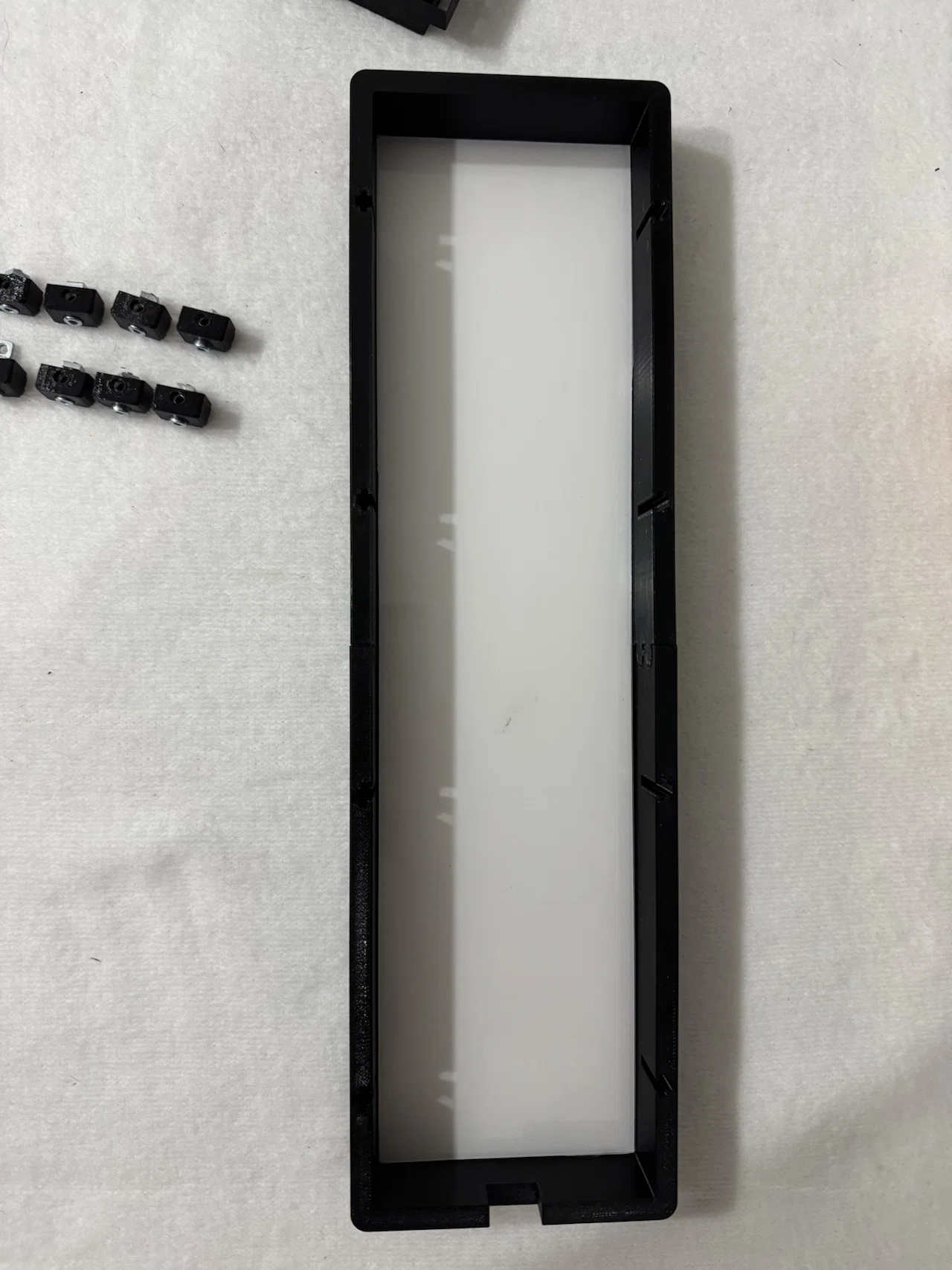

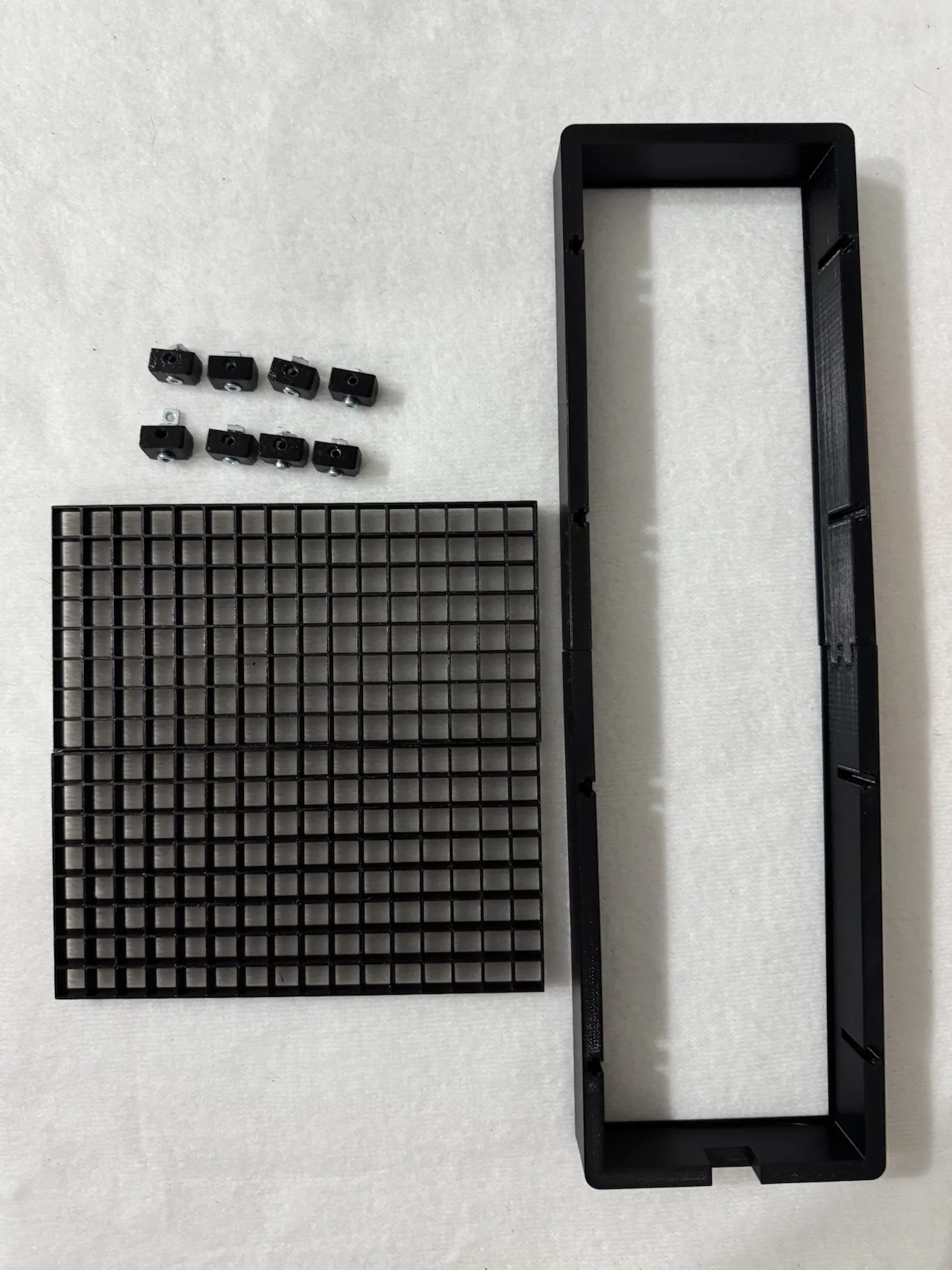

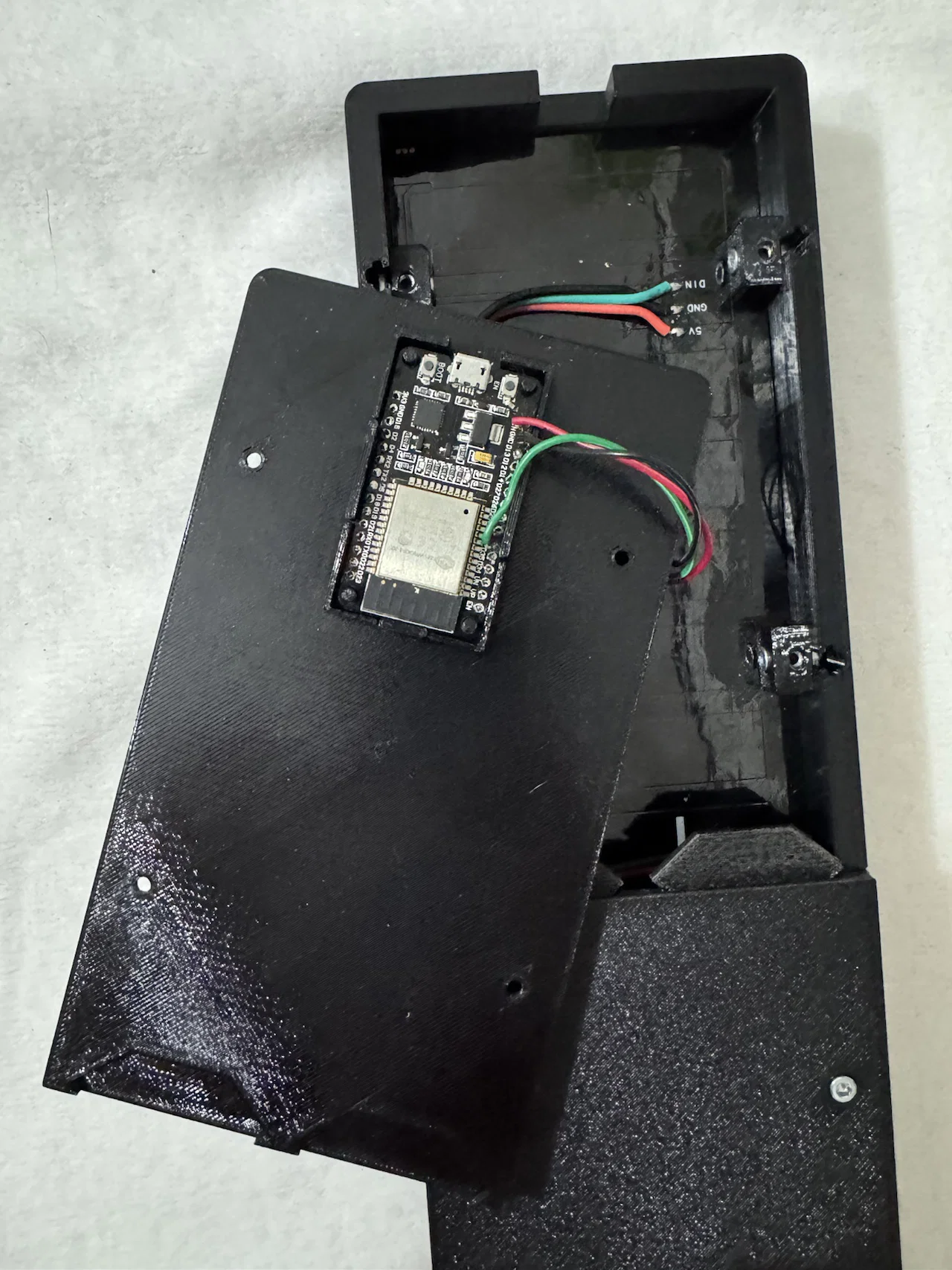

Mình dùng 2 tấm diffuser lấy từ màn LCD cũ. Cắt kích thước 321x81mm. Bạn sẽ cần khung diffuser (không có màn) từ dự án gốc. Mình làm thêm ngàm/giá đỡ để siết cố định matrix LED xuống, đồng thời dùng luôn làm lỗ bắt cho nắp lưng.
- Hai chi tiết khung phải in kèm support

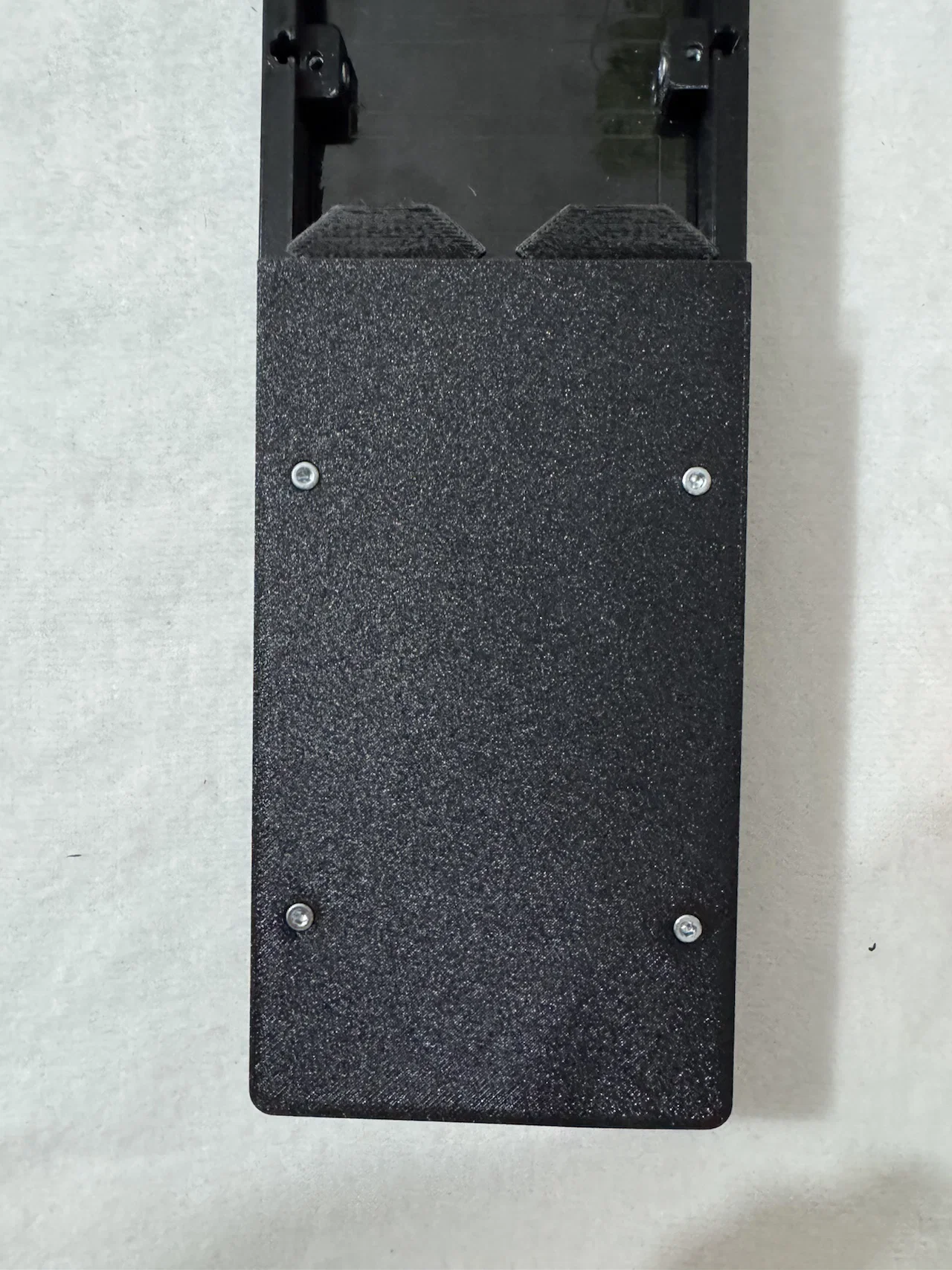

- Nắp lưng (có chốt) nên in kèm support nếu bạn muốn có bề mặt texture
Bạn sẽ cần:

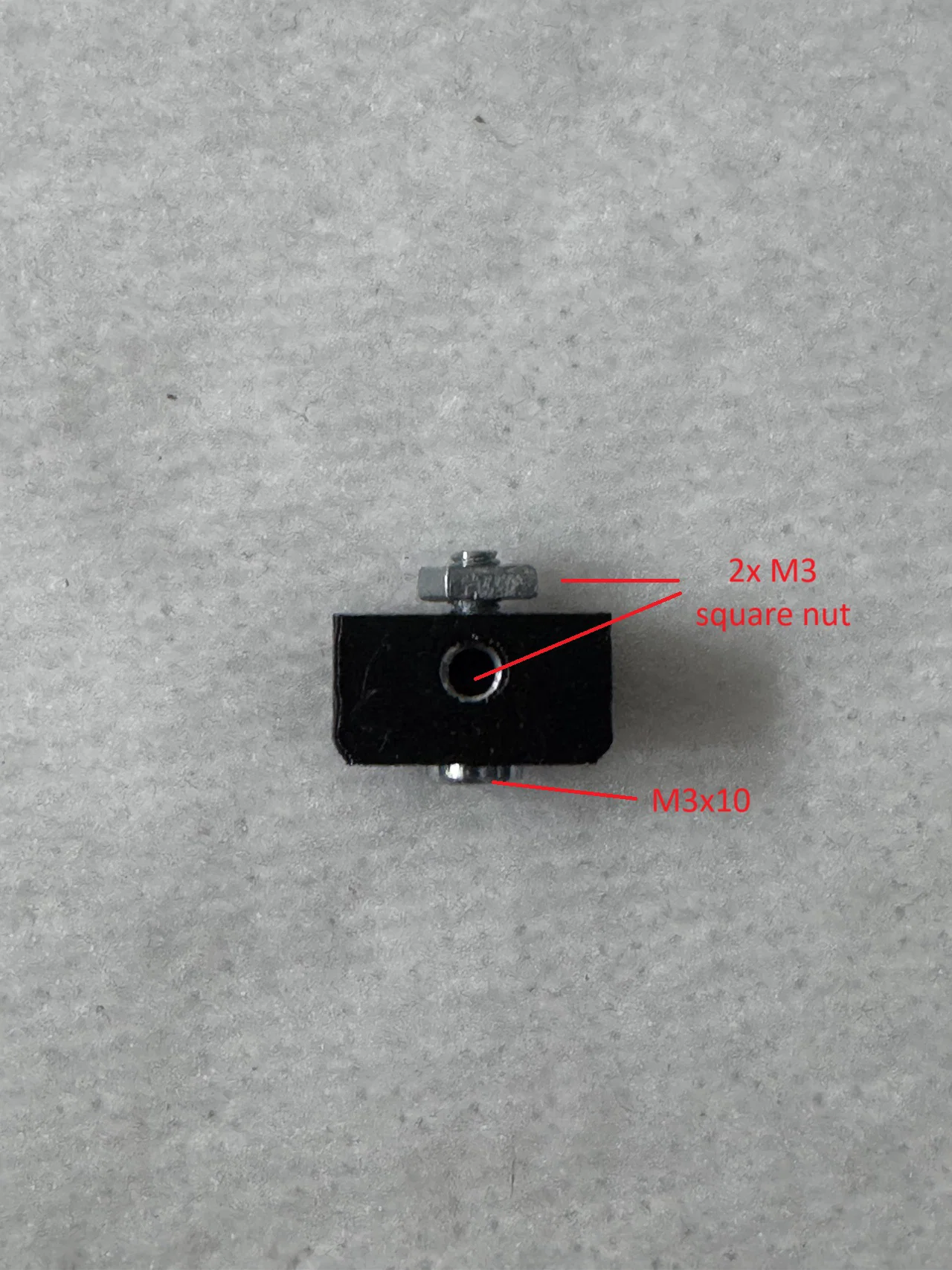

- 16x ê-cu vuông M3
- 16x vít M3x10 (hoặc 12x nếu dùng kèm chân đế)
- 4x vít M3x16 cho chân đế góc 67.5°
