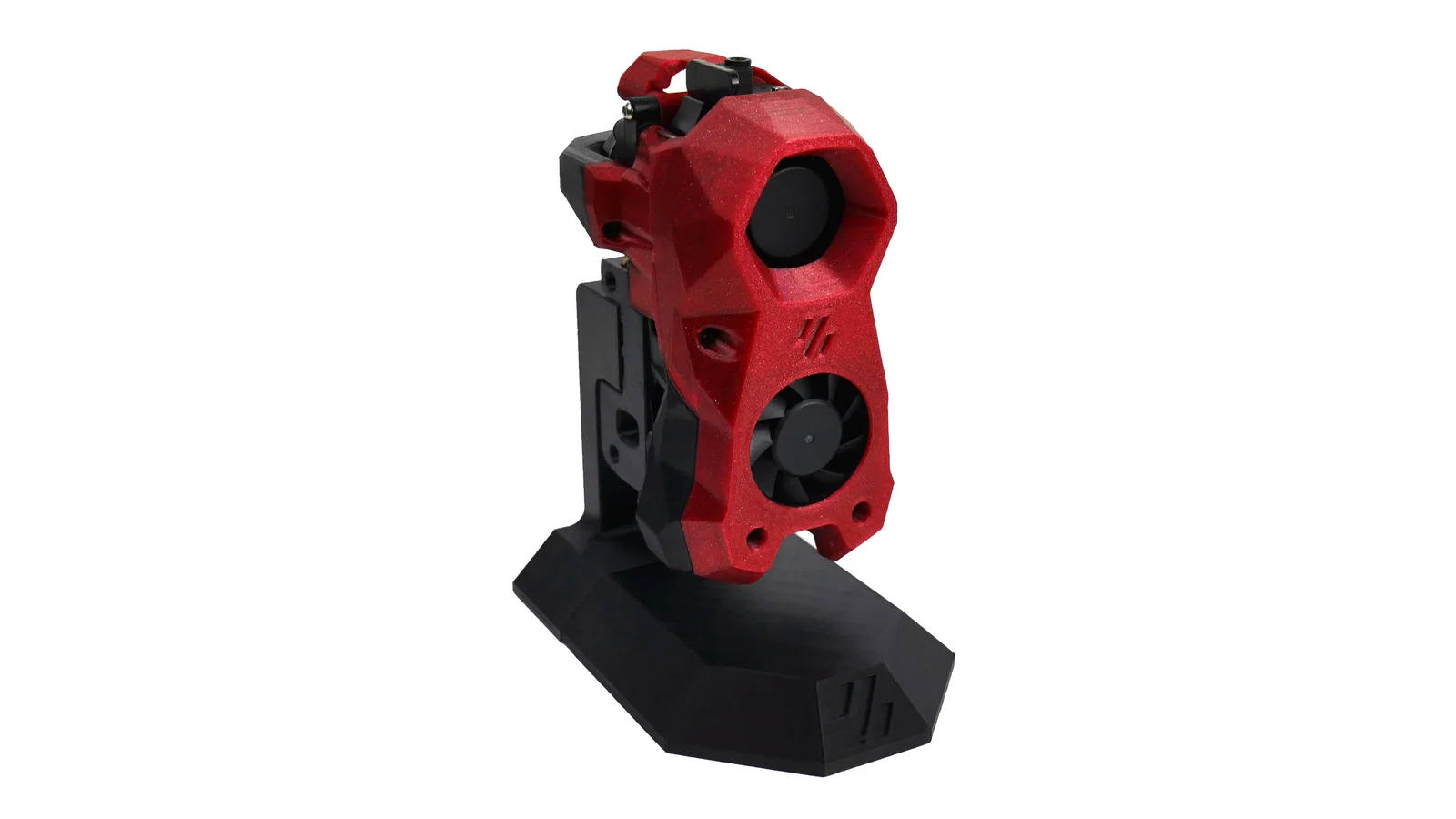

Roto Vitamins - Ngàm gắn StealthBurner (StealthBurner Mounting)

Có nhiều phiên bản ngàm (mount) StealthBurner để phù hợp với các cấu hình điện tử khác nhau, có hoặc không có ngàm dragchain. Phần nắp (cover) Roto là một chi tiết in nguyên khối, đã tích hợp đầy đủ các điểm bắt cần thiết để lắp vào StealthBurner hiện có của bạn. Bạn sẽ cần in một phần thân chính StealthBurner custom mới, với một vài khoét/cắt bổ sung cho idler arm. Ngoài ra, có một nắp che cáp (cable cover) tuỳ chọn, dùng được cho một số setup cụ thể.

PRINT SETTINGS

Roto Vitamins - StealthBurner Mounting được thiết kế theo DfAM (Design for Additive Manufacturing). Mẫu được phát triển để in 3D không cần support, với mặt trước có logo E3D đặt úp xuống mặt bàn in.

Dưới đây là các thông số in khuyến nghị:

• Vật liệu: ASA/ABS (Tránh dùng PLA vì có thể bị cong vênh do nhiệt trong quá trình in hằng ngày.)
• Perimeters: 4
• Top layers: 5
• Bottom layers: 5
• Infill: 40%

**ASSEMBLY**

• Nhớ in đủ tất cả các file STL cần thiết trước khi bắt đầu nâng cấp.
• Bộ ốc/vít (fixings) không đi kèm trong kit Roto Vitamin, bạn cần chuẩn bị/mua trước. Danh sách fixings cần cho từng cấu hình có trong datasheet.

PRINT FILES

1. Roto Vitamins cho cáp dài hoặc Stock StealthBurner Toolboard
   • Có dragchain
     • Roto-Vitamins-Stealthburner-Body
     • Roto-Vitamins-Cover-Stealthburner-Mount
     • Roto-Vitamins-Cable-Cover-For-PCB
     • Roto-Vitamins-Cable-Cover-Pivot
   • Không có dragchain
     • Roto-Vitamins-Stealthburner-Body
     • Roto-Vitamins-Cover-Stealthburner-Without-Drag-Chain-Mount
     • Roto-Vitamins-Cable-Cover-For-PCB
     • Roto-Vitamins-Cable-Cover-Pivot
2. Roto Vitamins với LDO Roto Toolboard gắn bên phải
   • Có dragchain
     • Roto-Vitamins-Stealthburner-Roto-Toolboard-Body
     • Roto-Vitamins-Cover-Stealthburner-Right-Side-TB-Mount
     • Roto-Vitamins-Stealthburner-LDO-TB-Spacer
   • Không có dragchain
     • Roto-Vitamins-Stealthburner-Roto-Toolboard-Body
     • Roto-Vitamins-Cover-Stealthburner-Right-Side-TB-Without-Drag-Chain-Mount
     • Roto-Vitamins-Stealthburner-LDO-TB-Spacer
3. Roto Vitamins với Duet Roto Toolboard gắn bên phải
   • Có dragchain
     • Roto-Vitamins-Stealthburner-Roto-Toolboard-Body
     • Roto-Vitamins-Cover-Stealthburner-Right-Side-TB-Mount
     • Roto-Vitamins-Stealthburner-Duet-TB-Spacer
   • Không có dragchain
     • Roto-Vitamins-Stealthburner-Roto-Toolboard-Body
     • Roto-Vitamins-Cover-Stealthburner-Right-Side-TB-Without-Drag-Chain-Mount
     • Roto-Vitamins-Stealthburner-Duet-TB-Spacer
4. Roto Vitamins với Toolboard gắn bên trái
   • Có dragchain
     • Roto-Vitamins-Stealthburner-Body
     • Roto-Vitamins-Cover-Stealthburner-Left-Side-TB-Without-Drag-Chain-Mount
     • Roto-Vitamins-Cable-Cover-For-PCB
     • Roto-Vitamins-Cable-Cover-Pivot

Lưu ý:

Motor Roto không nằm trong kit Roto Vitamin. Bạn có thể mua tại đây!

Bạn muốn mua Roto Vitamins? Mua ngay hôm nay!

• Roto Vitamins

Thông tin kỹ thuật chi tiết hơn có trong datasheet.

E3D Team

7/11/24 - Cập nhật mục ‘Roto Vitamins for Long Cables or Stock StealthBurner Toolboard’ để chừa thêm khoảng hở (clearance) cho dòng board BigTreeTech EBB.
