Bộ Sắp Xếp Dây Cáp Tùy Chỉnh (Customizable Cable Organizer)

Giới thiệu

Dây điện, dây cáp cứ rối tung lên và bạn đang kiếm cách dọn cho gọn? Khỏi tìm nữa!

Mẫu customizable cable organizer này có thể chỉnh để vừa với gần như mọi loại dây cáp chỉ với vài phép đo đơn giản.

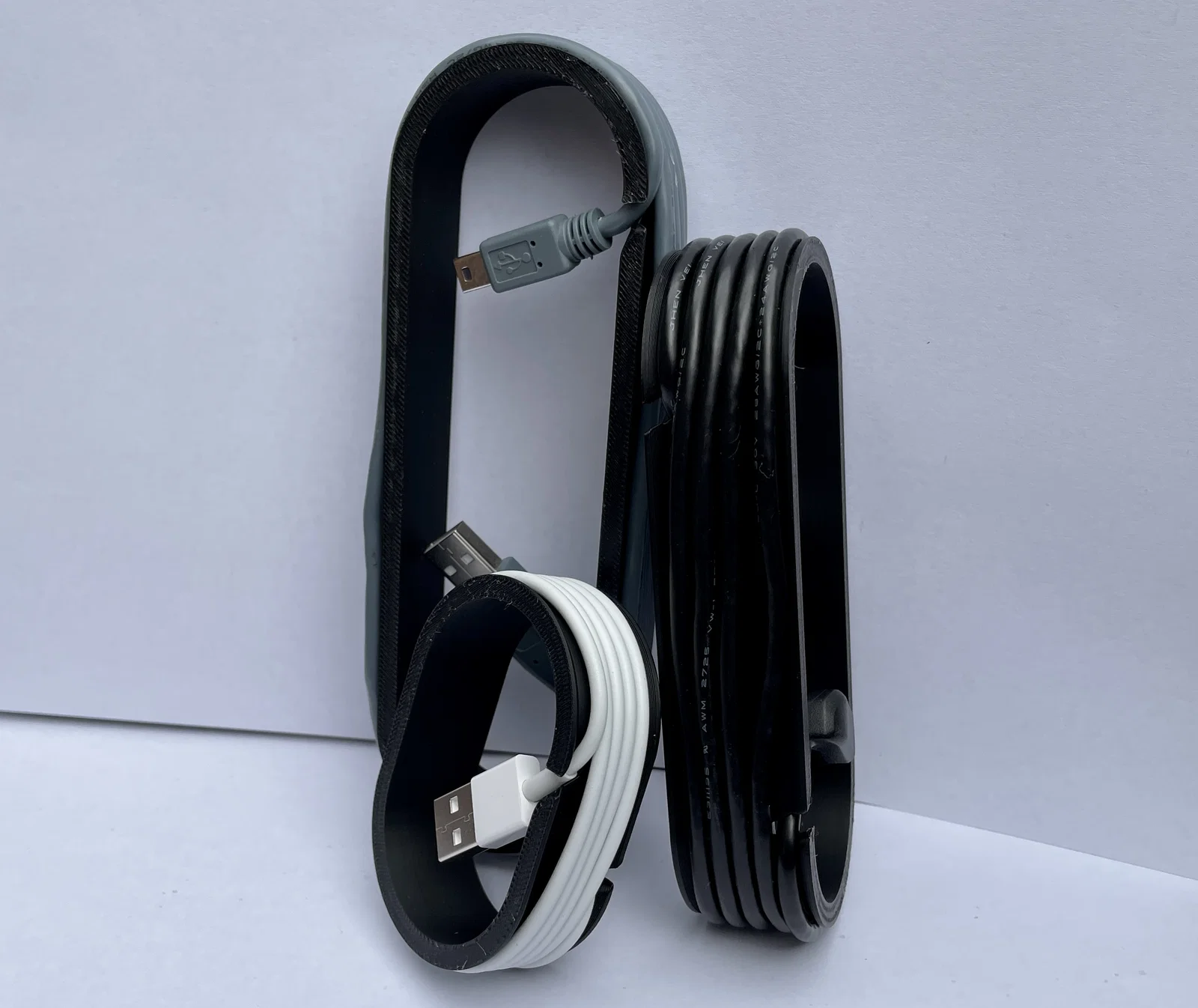

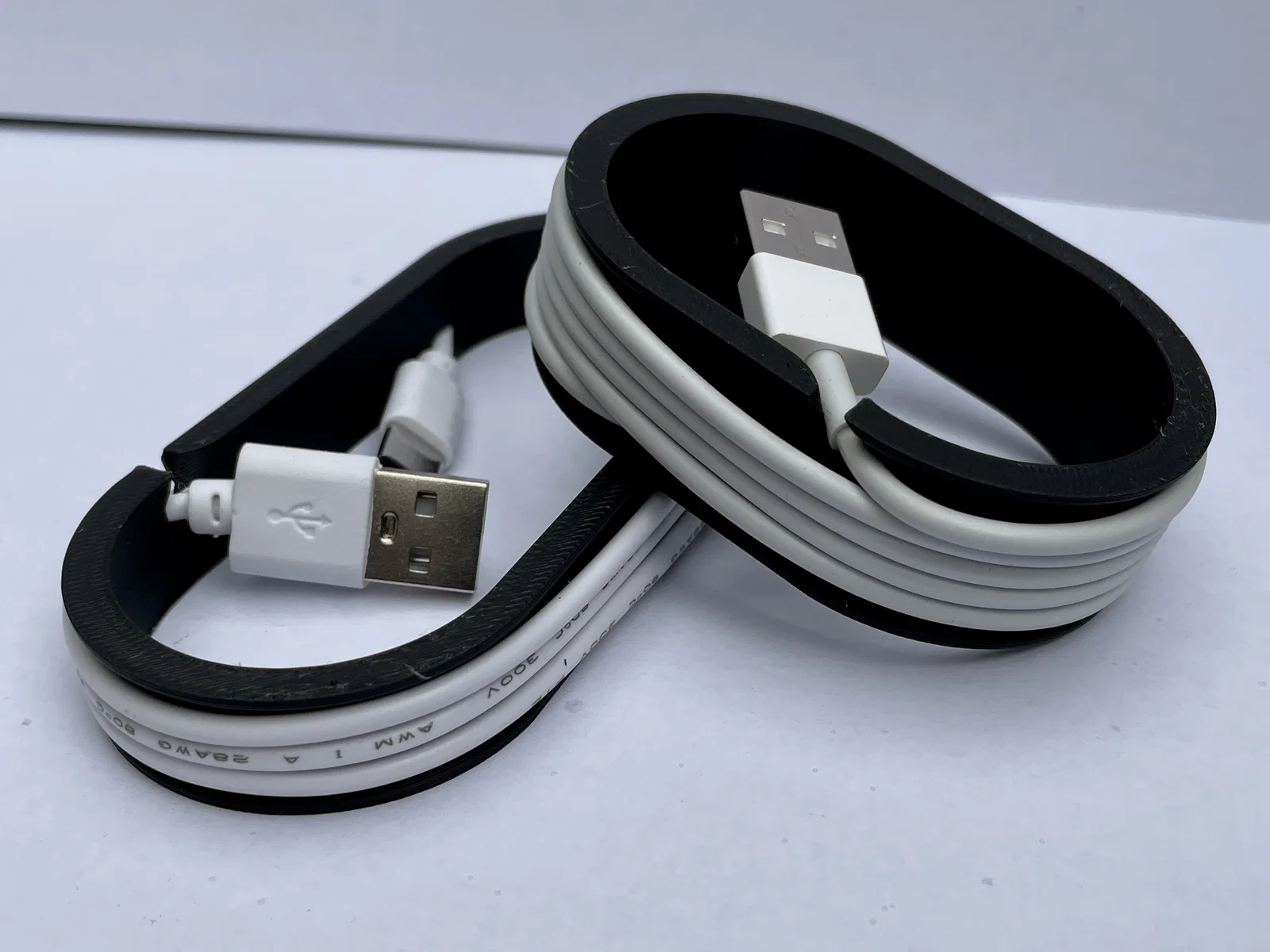

Với cable organizer này, bạn sẽ luôn giữ dây cáp của mình ngăn nắp, gọn gàng.

Vì sao mình làm cái này?

Trước đây, mấy sợi dây của mình hay bị quấn vòng quanh chính nó, rồi thành ra rất dễ rối tùm lum. Nên mình nghĩ bụng: 3D printer chắc sẽ giải quyết được vụ này. Từ đó mình lên thiết kế này, và mình rất hài lòng với kết quả.

Mình cũng làm thêm một cái stand đơn giản để (hy vọng là) có thể giữ/đỡ các cable organizer.

Cách làm cable organizer của riêng bạn…

Lưu ý: Để tự làm cable organizer theo ý bạn, bạn sẽ cần Fusion360.
Fusion360 có bản miễn phí trên Autodesk.com (chỉ cho mục đích cá nhân).

Vì gần như mỗi loại dây đều khác nhau, bạn cần đo dây của bạn một chút.
Bạn cần đo các mục sau:

• Độ dày của dây (mm).
  • Mình đo bằng thước kẹp (caliper) và đo nhiều lần để hạn chế sai số.
• Chiều dài của dây (mm).
  • Nhớ là chỉ đo phần dây không tính phần đầu cắm/connector (như hình bên dưới).
  • Lưu ý: đo hơi ngắn một chút còn tốt hơn là đo dài hơn!

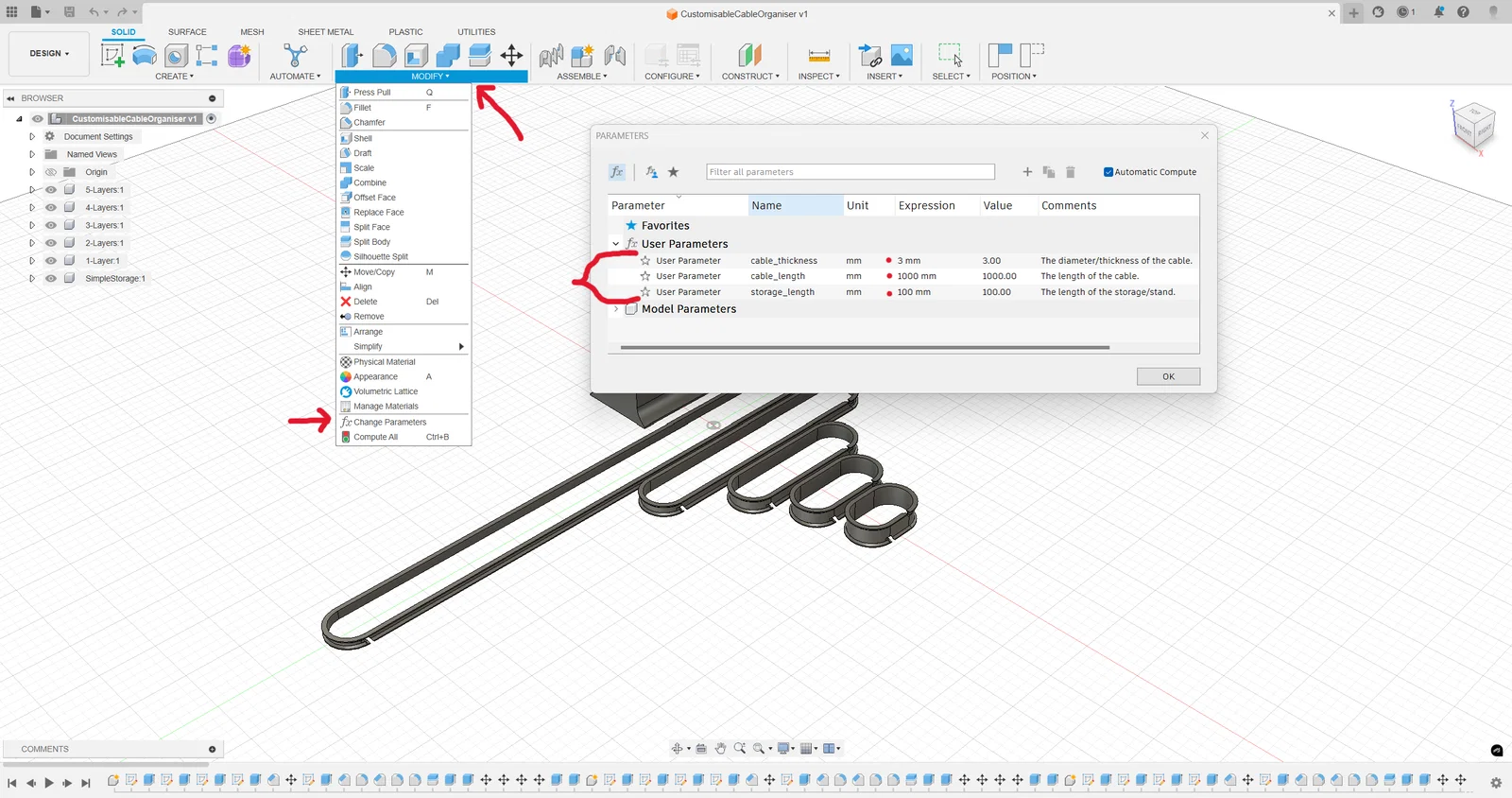

Khi đã có độ dày và chiều dài dây, bạn mở file Fusion360 đã upload và trên menu trên cùng chọn Modify → Change parameters. Lúc này sẽ hiện một cửa sổ tham số, nơi bạn nhập chiều dài và độ dày dây mong muốn (xem hình bên dưới). Model sẽ tự cập nhật.

Nếu bạn không có tài khoản Fusion360 hoặc chưa biết cách dùng Fusion360, cứ liên hệ mình nhé.

Sau đó, bạn có thể chọn model theo số layers bạn muốn, tuy nhiên sẽ có vài giới hạn như sau:

File: CustomizableCableOrganizer.f3d
1 layer = chiều dài dây tối thiểu 178 mm (17.8 cm)
2 layers = chiều dài dây tối thiểu 375 mm (37.5 cm)
3 layers = chiều dài dây tối thiểu 572 mm (57.2 cm)
4 layers = chiều dài dây tối thiểu 769 mm (76.9 cm)
5 layers = chiều dài dây tối thiểu 966 mm (96.6 cm)

File: Longer_CustomizableCableOrganizer.f3d
7 layers = chiều dài dây tối thiểu 1360 mm (136.0 cm)
10 layers = chiều dài dây tối thiểu 1951 mm (195,1 cm)
12 layers = chiều dài dây tối thiểu 2345 mm (234,5 cm)
15 layers = chiều dài dây tối thiểu 2936mm (293,6 cm)
17 layers = chiều dài dây tối thiểu 3330 mm (333,0 cm)
20 layers = chiều dài dây tối thiểu 3921 mm (392,1 cm)
22 layers = chiều dài dây tối thiểu 4315 mm (431,5 cm)
25 layers = chiều dài dây tối thiểu 4906 mm (490,6 cm)
27 layers = chiều dài dây tối thiểu 5300 mm (530,0 cm)
30 layers = chiều dài dây tối thiểu 5891 mm (589,1 cm)

Nếu bạn có câu hỏi gì về quy trình này thì cứ nhắn mình nhé.

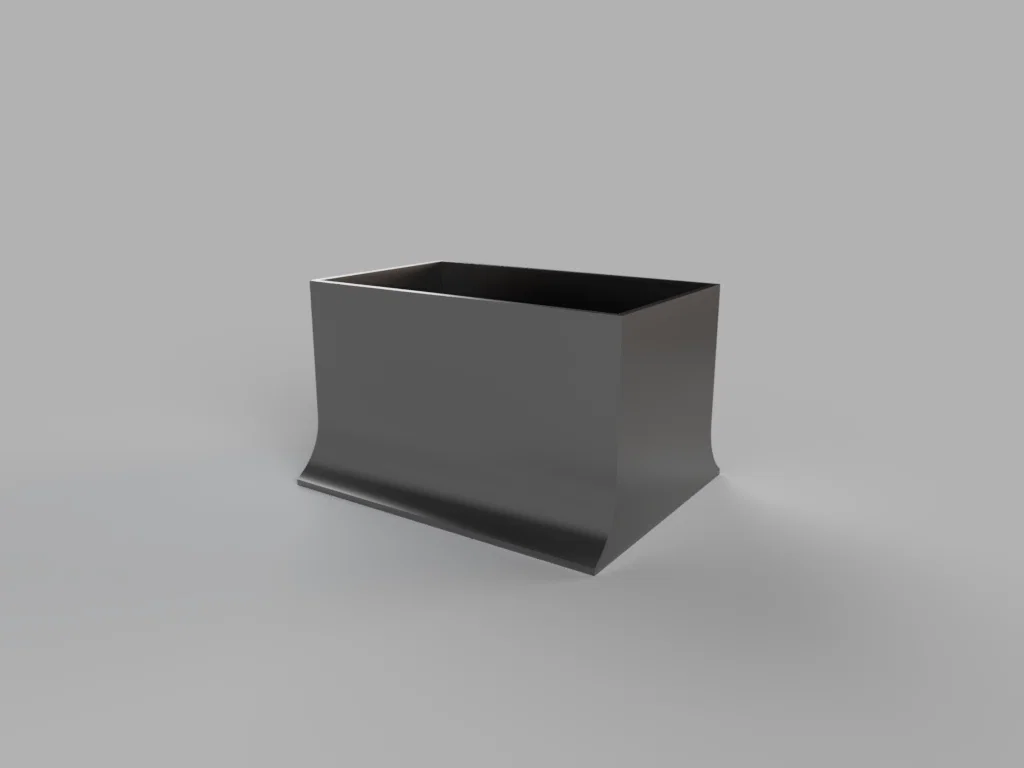

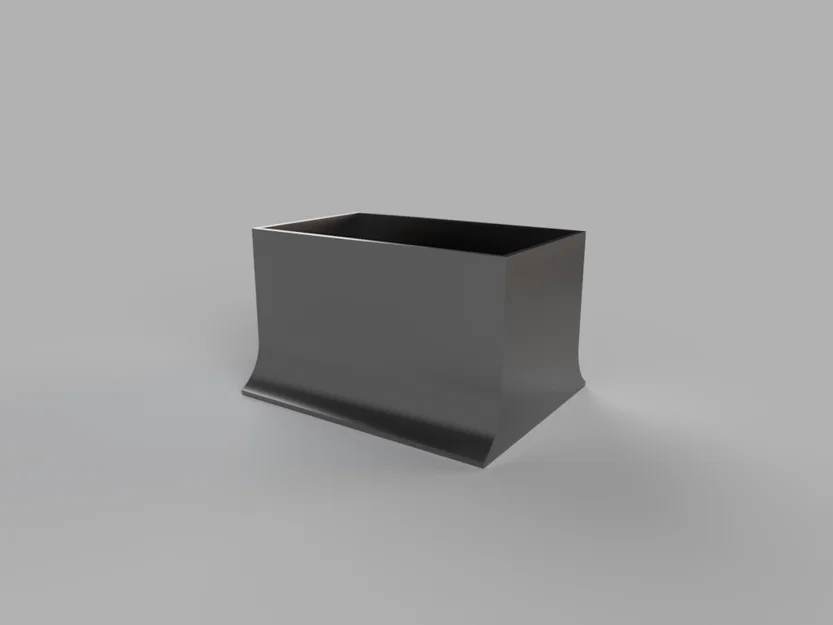

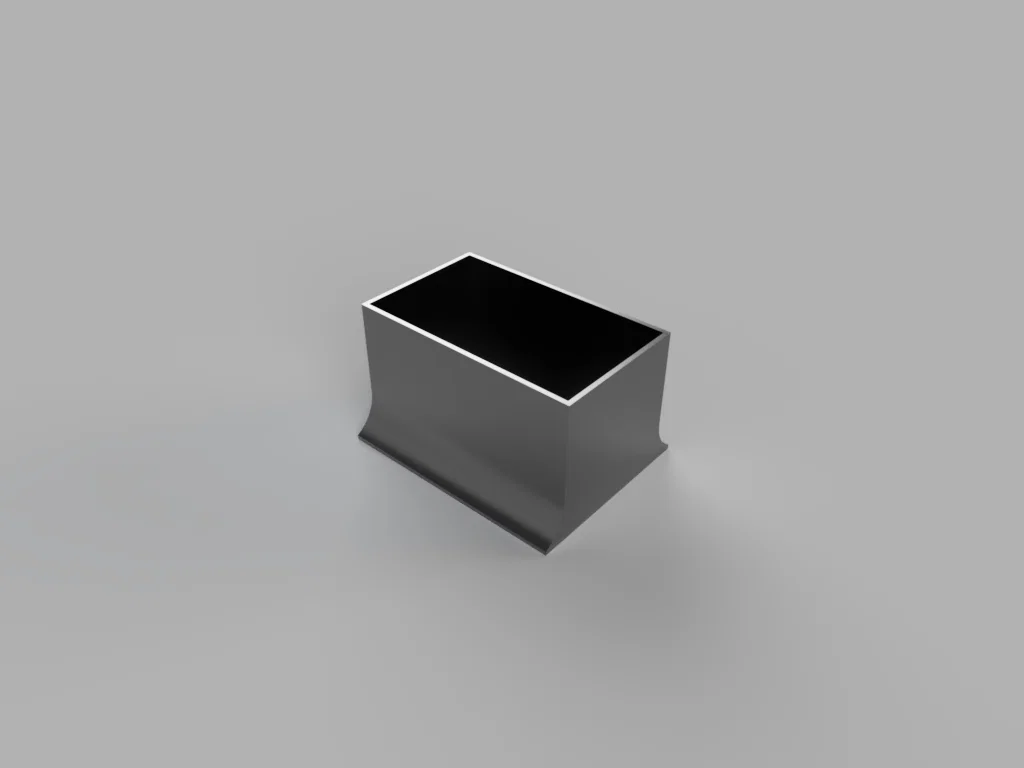

Cách làm stand (giá đỡ) cho cable organizer…

Nếu bạn muốn dùng cái stand đơn giản này, bạn cần biết bạn muốn stand dài bao nhiêu—thường sẽ là tổng độ dày của các cable organizer mà bạn muốn để vào stand.

Vì vậy, bạn cần đo độ dày của các organizer bạn muốn cất/để vào stand, rồi nhập giá trị đó tương tự như phần cable organizer: Fusion360 → Modify → Change parameters.

Files

Mình đã upload ba file.

• Một file Fusion360 chứa các thiết kế khác nhau cho customizable cable organizers.
• Một file Fusion360 có hỗ trợ cho dây dài hơn nữa.
• Một file .stl có vẻ sẽ dùng được với dây Apple chính hãng dài 1 mét.
  Đã test với USB-A to Lightning.
• Một file .stl có vẻ sẽ dùng được với dây Apple chính hãng USB-C to USB-C dài khoảng ∼1 mét.


Tới lúc tự làm cable organizer và dọn sạch “mớ” dây rối thôi!

Cứ thoải mái đăng makes, thả like, để lại bình luận hoặc câu hỏi nếu bạn có :D

Cập nhật…

Update 07-11-2024
Đã thêm một file .stl mới. File này dự kiến sẽ dùng được với dây Apple chính hãng USB-C to USB-C dài khoảng ∼1 mét.

Update 03-10-2024
Đã phát hiện lỗi ở cả bản thường và bản dài của Customizable Cable Organizer khiến Fusion360 làm hỏng model.
Hiện lỗi đã được sửa và đã upload các file mới đã test.
