Thanh giằng hỗ trợ trục Z cho Prusa MINI (Prusa MINI Z-Axis Support Brace)

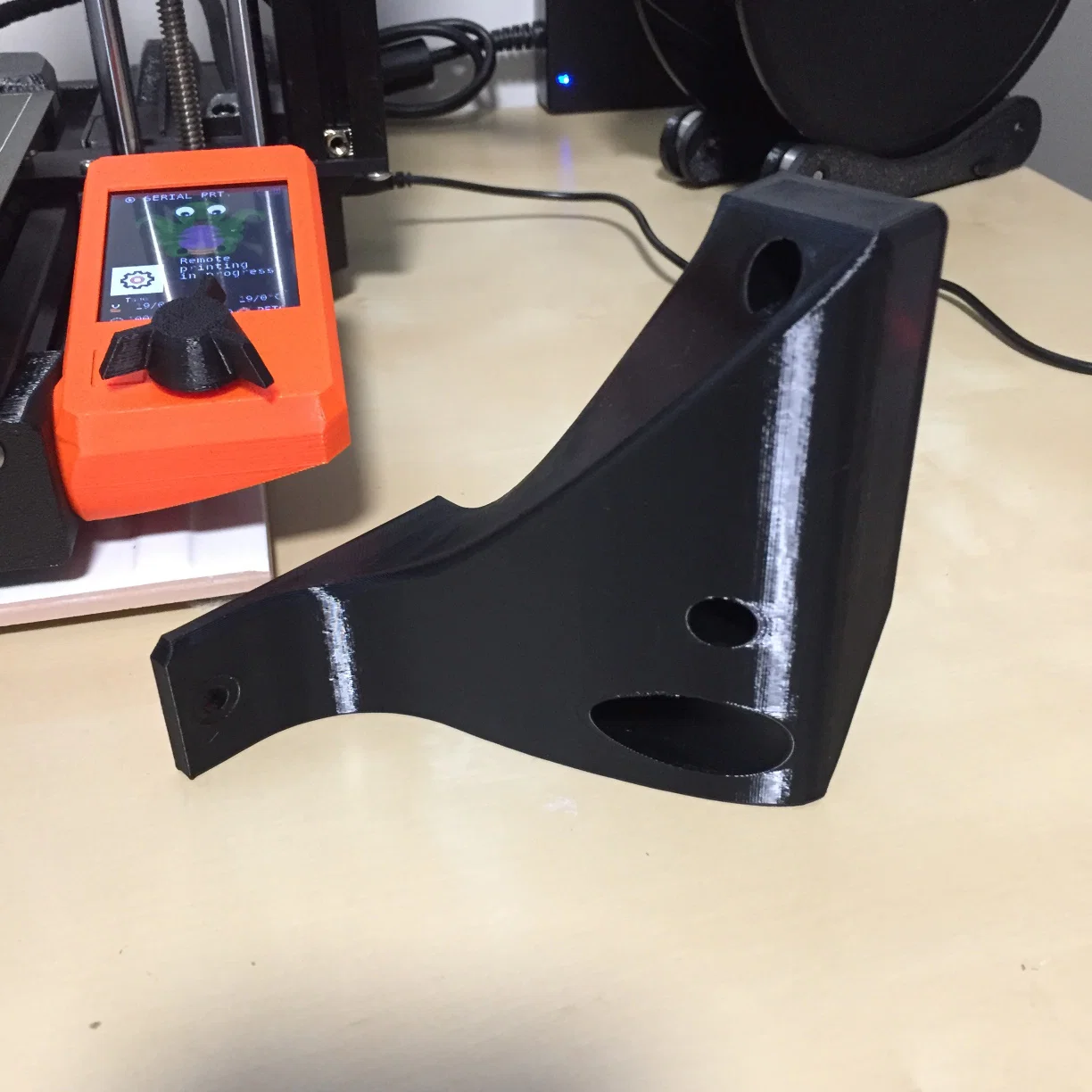

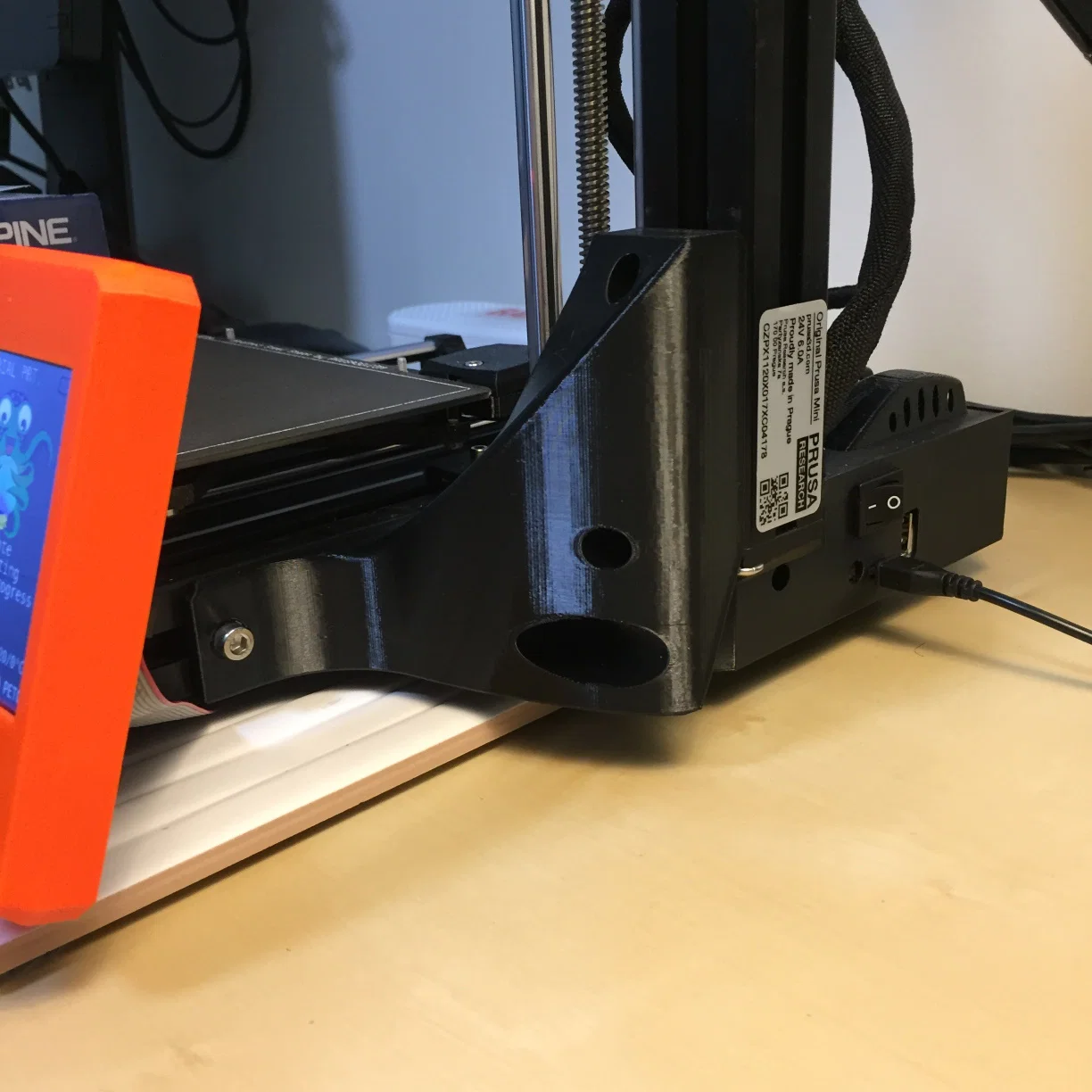

Một thanh giằng (support brace) cho Prusa MINI nhằm tăng độ cứng cho mối liên kết giữa trục Z và cụm Y carriage. Gắn vào các thanh nhôm định hình 3030 bằng vít M5 x 12 mm đầu lục giác chìm (hexagon head cap screws) và T nuts (có trên Amazon, eBay, AliExpress, v.v.).

Lỗ khoét rộng cho một trong các vít trục Y được canh kích thước để vừa với tua vít của mình. Có kèm link đến model Onshape nếu bạn cần chỉnh lại kích thước lỗ hoặc tùy biến khác (tìm dòng chữ nhỏ dưới mục Model Files).

UPDATE 2024-11-06: Thêm STL thứ hai với brace đã chỉnh sửa để dùng được với MINI enclosure.

UPDATE v3: Mở rộng counterbore của lỗ vít để vừa long đền M5 và các loại đầu vít M5 khác.

UPDATE v2a: Xóa các khối hình đại diện cho X-axis stepper và X-axis carriage khỏi file STL. Tạo lại file 3MF và gcode trong PrusaSlicer 2.5.0.

UPDATE v2: Thay đổi chiều cao các gờ dẫn (guides) ăn vào rãnh rail slots để giảm khả năng bị cấn với T nuts loại cao (xem bình luận và ảnh do Andrey Maslyuk đăng).

Hướng dẫn in

Trước khi in, nhớ kiểm tra các trục trên máy bạn đang dùng đã được canh thẳng (aligned) chưa — nếu cần thì chêm (shim) — để chi tiết in ra được vuông.

Có cung cấp file 3MF kèm thiết lập in (print settings).
