Tàu RC F1 kèm Outboard Mercury Racing 360

Video build https://youtu.be/SllnjgBfWdE?feature=shared
https://youtu.be/PSYab_l4kDQ?feature=shared

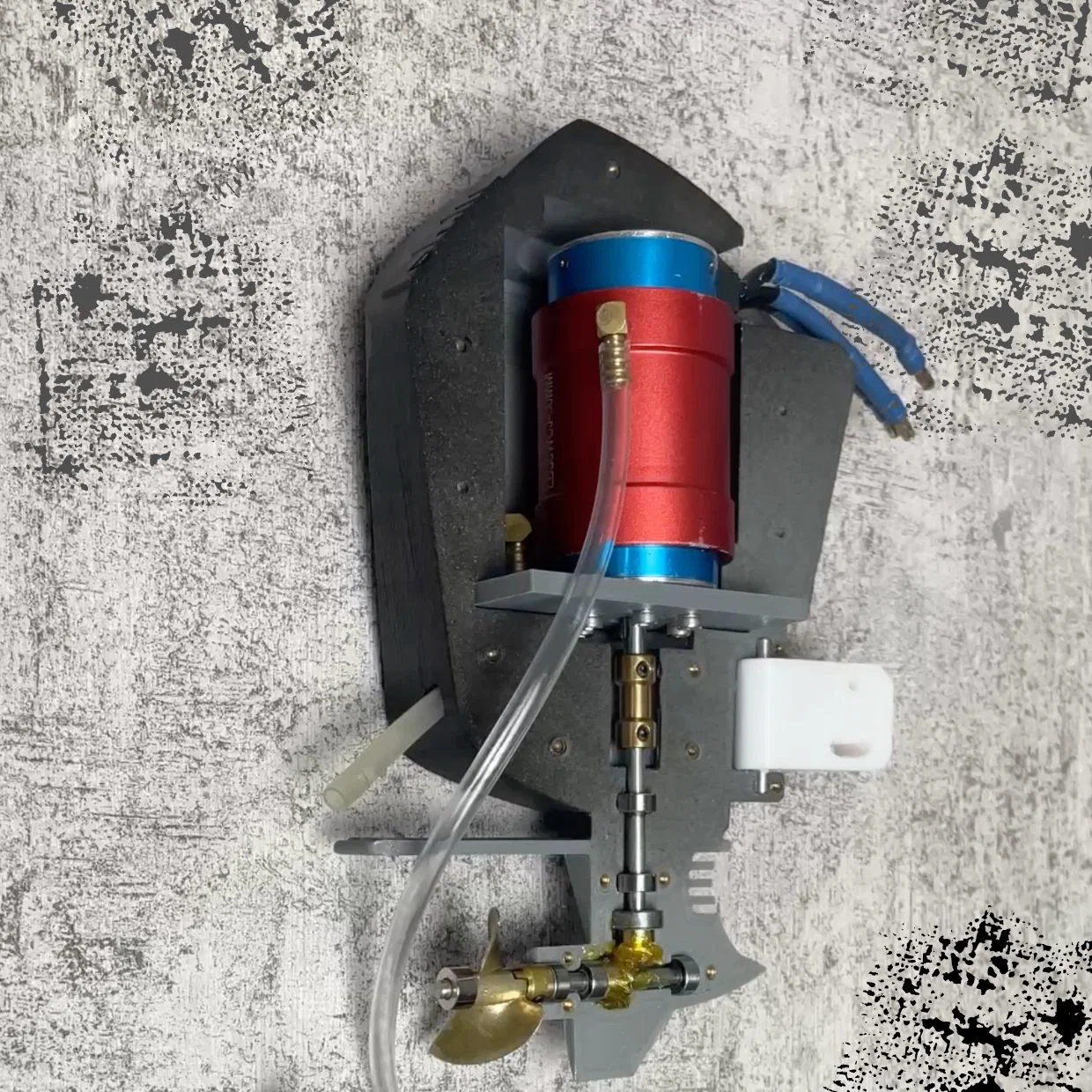

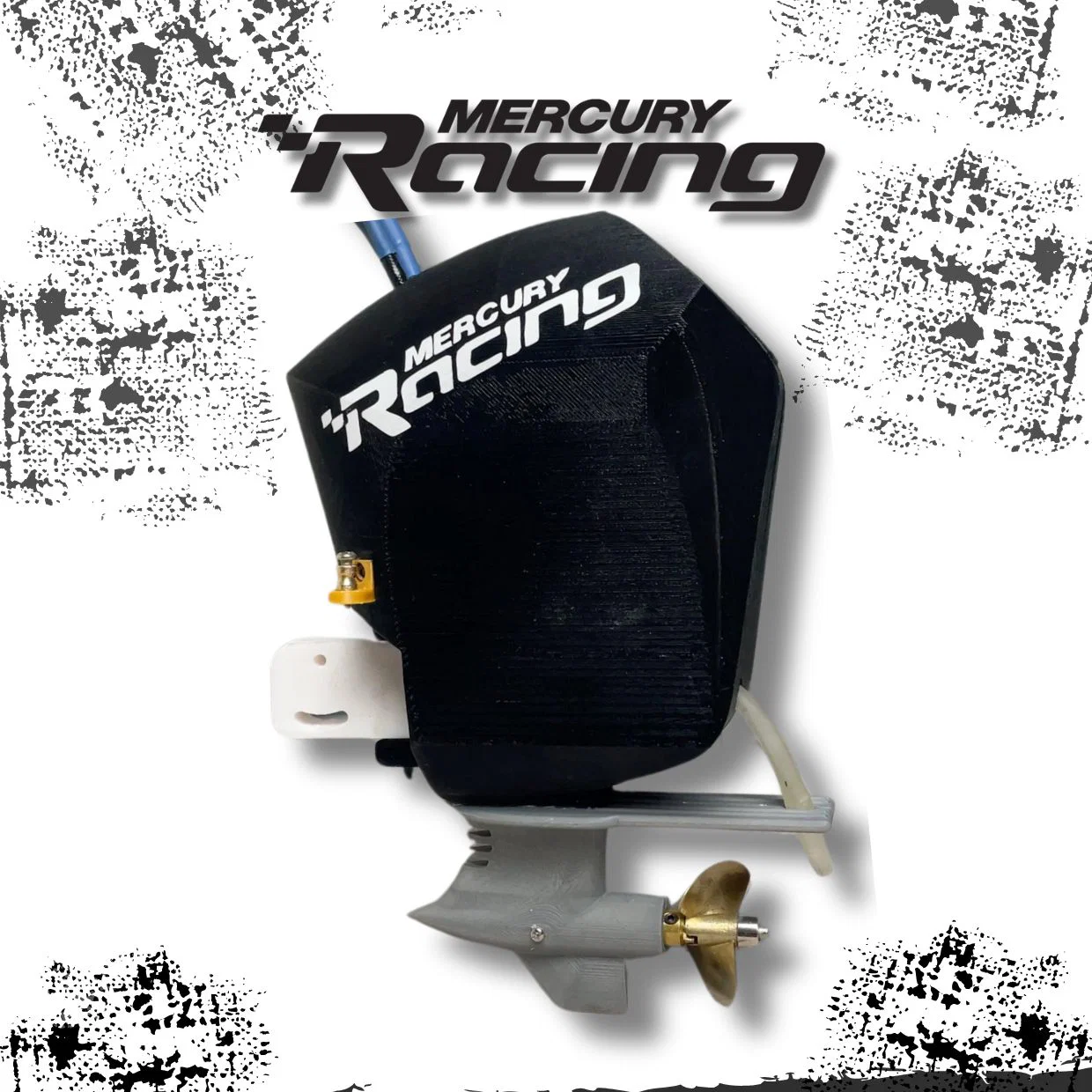

Mercury Racing 360 Outboard Engine

Link file outboard https://cults3d.com/:2254330

-Outboard này cao 20cm
-Phù hợp cho hull dài trên 70cm, mình sẽ làm thêm nhiều mẫu hull hợp với Outboard Engine này! nên bạn có thể làm được nhiều tàu RC chỉ với một engine
-Mình dùng motor 3670, outboard này có thể dùng motor tới 4076 (chưa test).

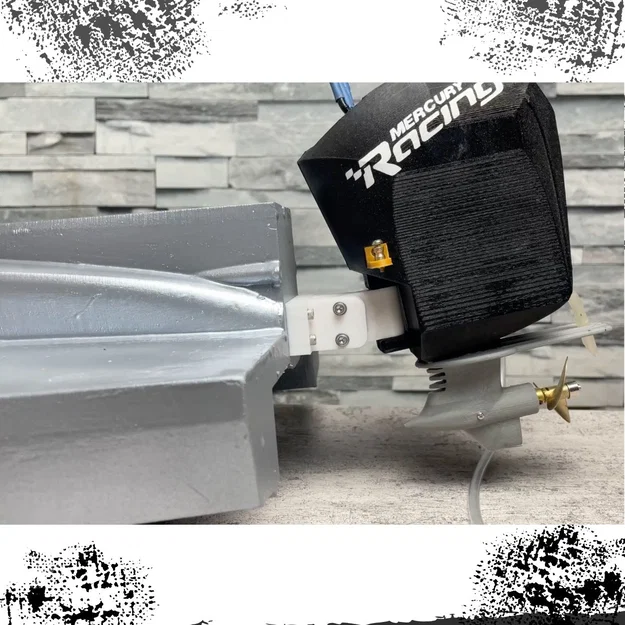

-Outboard này chỉnh được góc trim ngay trên cụm mount và có thể chỉnh được độ cao so với hull
-Có lỗ châm dầu/bôi trơn bánh răng để dễ bơm lubricant sau khi chạy
-Dễ in, không cần support và đã pre-oriented sẵn
-Cần khoảng 400g filament (PLA), phần gá motor mình dùng ABS

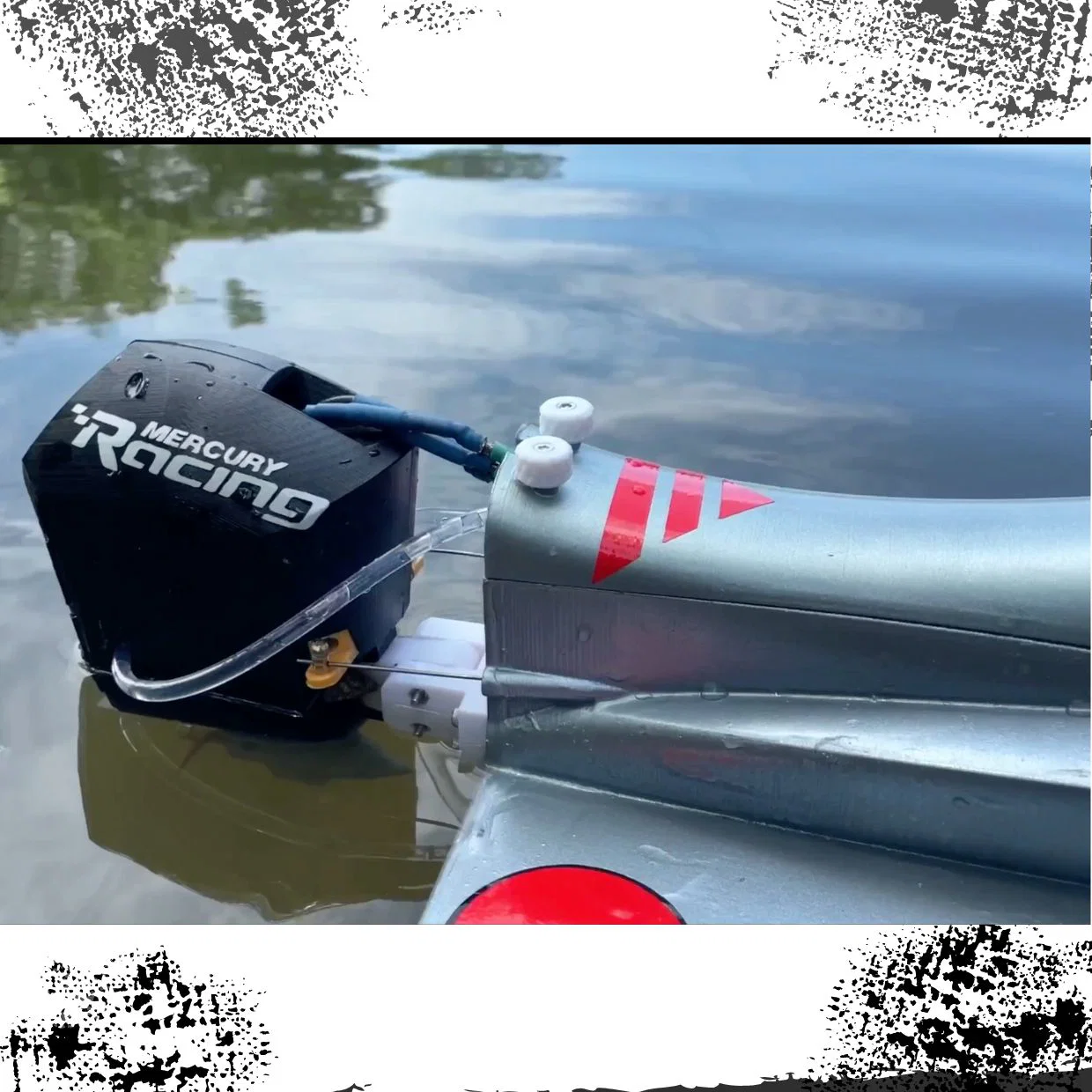

-Hệ thống watercooling rất ổn

Thiết lập in:
-min print area = 200x140x50
-nozzle = 0.4
-layer hight = 0.15 (càng thấp càng đẹp, chất lượng cao)
-perimater = 5 wall line
-top/bottom = 5
-infill = 30%
-support = no

BOM:
-bevel gear shaft 4mm 15t 0.8 2pcs ( https://a.aliexpress.com/_opczqfU )
-bearing 604zz 1 pcs ( https://a.aliexpress.com/_oCFW9Pv )
- bearing 684zz 5pcs ( https://a.aliexpress.com/_oCFW9Pv )
- shaft 4mm 30cm
- rigid couple joint 4x5 (tùy motor bạn dùng) ( https://a.aliexpress.com/_oDoRGWb )
-drive dog 4mm ( https://a.aliexpress.com/_okQpmtp )
-propeller tối đa 50mm (mình dùng đường kính 40mm) (https://a.aliexpress.com/_olAepaR )
-brushless motor tối đa 4076 (mình dùng 3670 2150kv)
- heat insert m2.5 (2.5IDx3Lx3.5OD) 18pcs ( https://a.aliexpress.com/_olfvCxz )
- m2.5x5 18 pcs ( https://a.aliexpress.com/_oEKdBSR )
-m3 x35/40 2pcs kèm nut (để chỉnh góc trim)
-m2x3 self taping screw (cho lỗ châm dầu bôi trơn bánh răng)
-push rod connector 2pcs cho thanh servo ( https://a.aliexpress.com/_olInPFh )

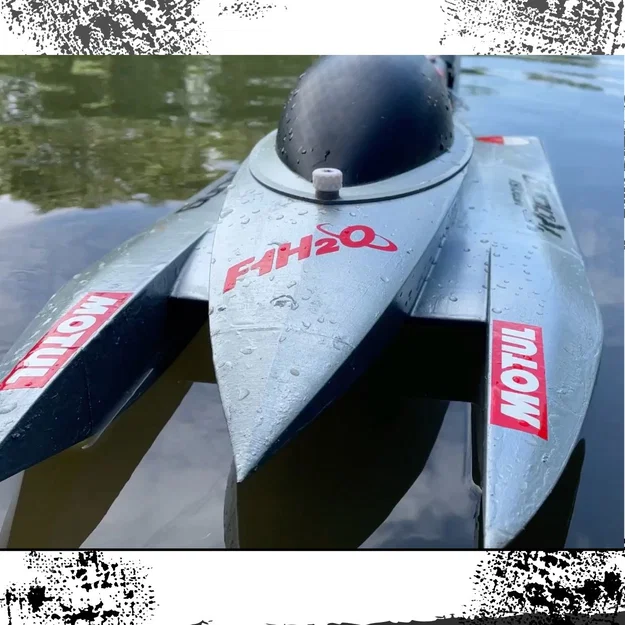

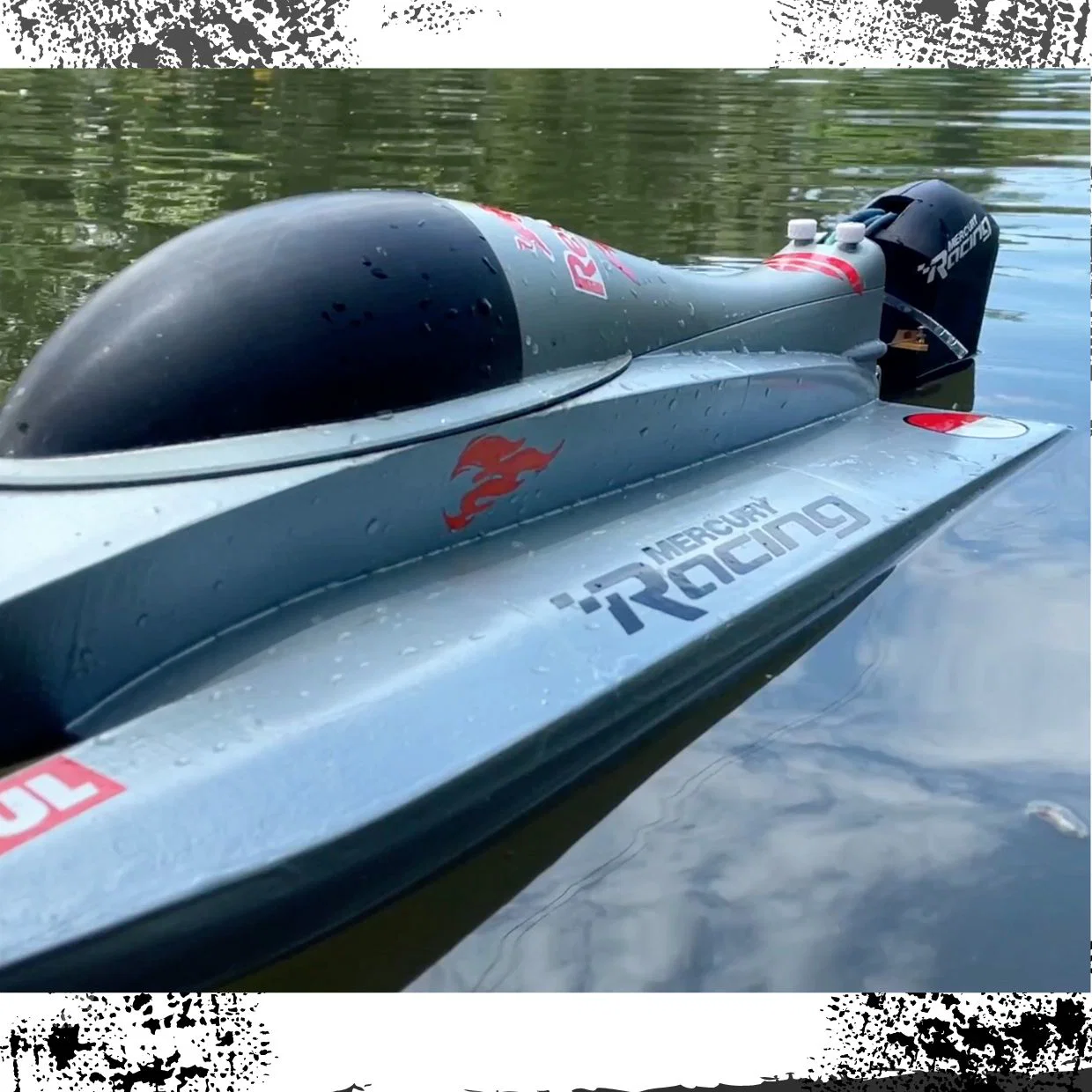

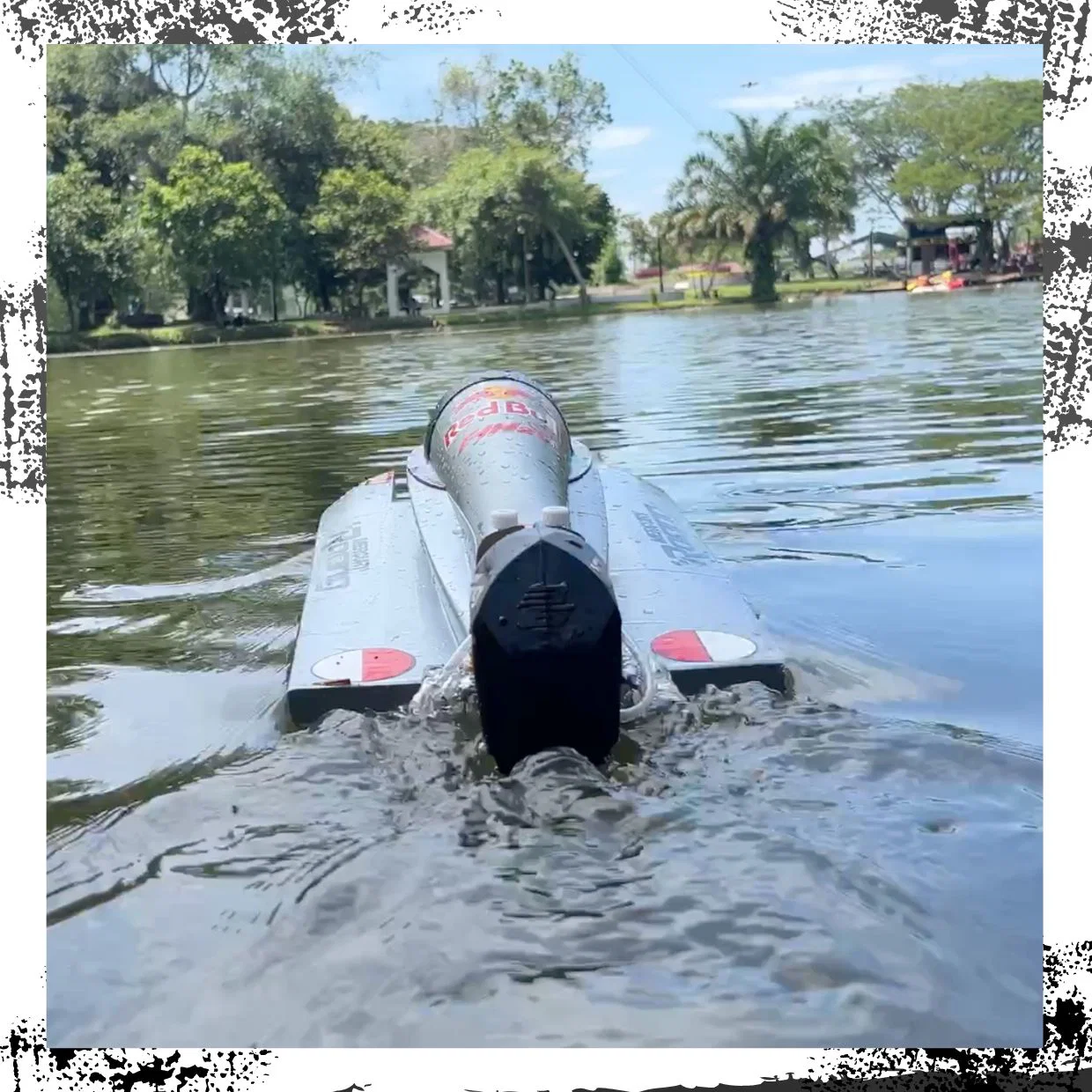

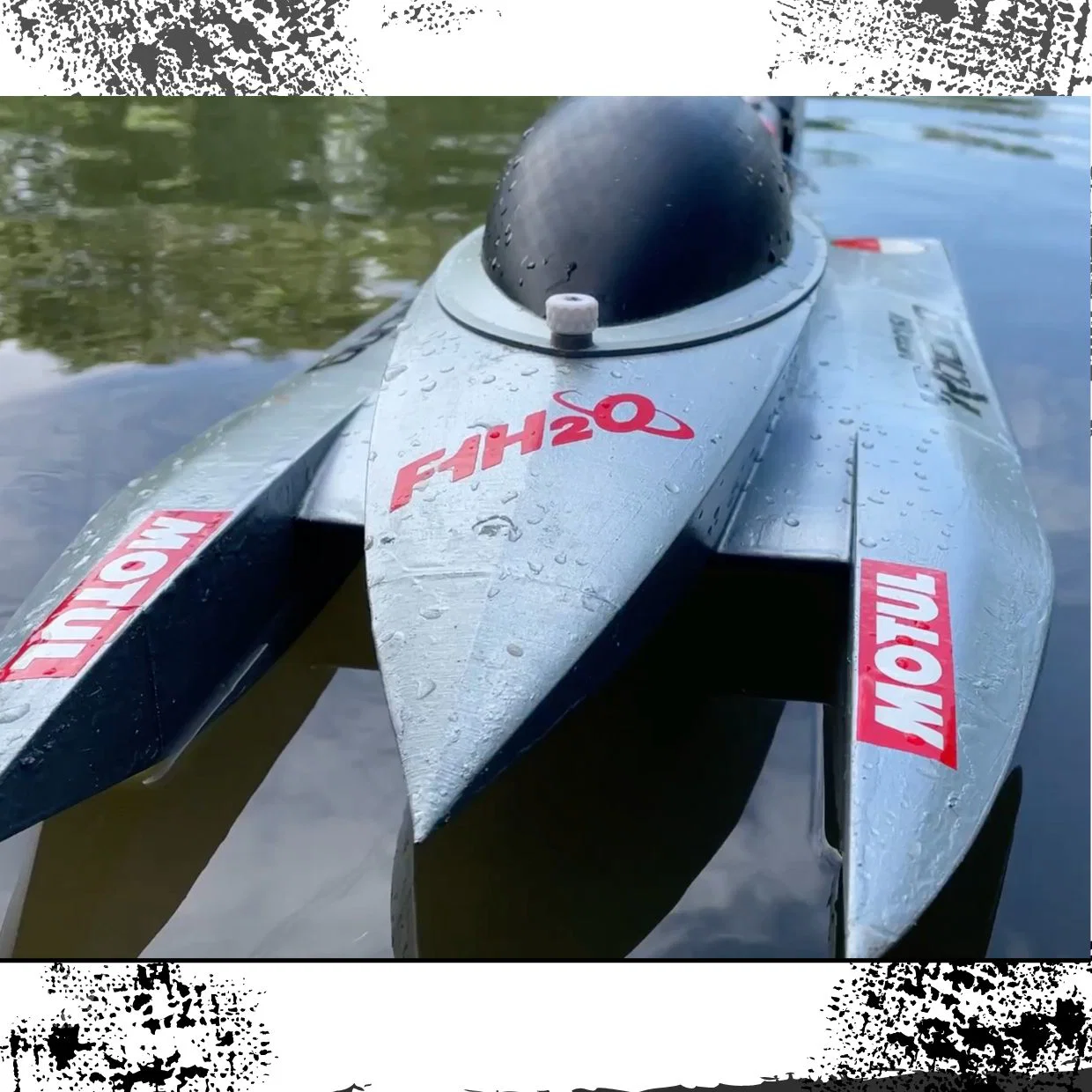

F1 Hull PowerBoat####

-Dài 70cm
-Thiết kế đẹp, hiệu năng ngon
-Dễ build và dễ in, không cần support
-Mỗi phần thân có pin joint để ráp lại cho dễ
-Cần 1.300g PLA

Thiết lập in:
-Min print area = 235x235x230
-nozzle = 0.4
-layer hight = 0.2 (càng thấp càng đẹp, chất lượng cao)
-perimater = 2/3 wall line
-top/bottom = 4
-infill = 15%
-support = chỉ phần servo mount

BOM
-m3x8mm 16pcs cho battrey tray, esc tray, servo mount và servo
-m3x25mm 4pcs và nut 4pcs cho outboard mount
-m3x40mm 3pcs và nut 3pcs cho cover
-Push rod hoặc dây câu inox (stainless stell) Leader Fishing wire cho thanh servo

Điện tử mình dùng
-Battrey 2pcs LiPo 2S 5000mAh
-ESC Flycolor 150A
-Servo 25kg waterproof
-Dumborg 6ch transmitter

3D PRINTING SETTINGS

Máy in 3D FDM
-nozzle = 0.4
-layer hight = 0.2 (càng thấp càng đẹp, chất lượng cao)
-perimater = 4 wall line
-top/bottom = 4
-infill = 30%
-support = no
