Miếng Chèn Giày Phẳng Cơ Bản (Shoe Inserts / Insoles / Filler)

Tác giả vidision

Lượt tải
766
Lượt thích
83
Lượt coi
2.545

File 8 457,3 KB

  • Basic_Insert_287mm_LEFT_-_3mm_Flat_1776503180.stlSTL · 60,4 KB
  • Basic_Insert_287mm_RIGHT_-_3mm_Flat_1776503181.stlSTL · 60,4 KB
  • Basic_Insert_287mm_LEFT_-_3mm_Forward_Taper_1776503181.stlSTL · 65,9 KB
  • Basic_Insert_287mm_RIGHT_-_3mm_Forward_Taper_1776503183.stlSTL · 65,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

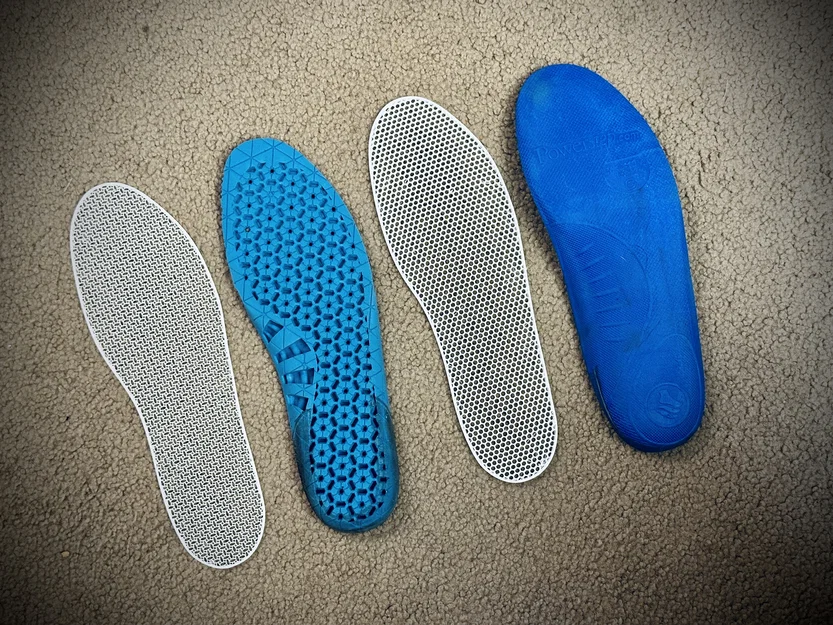

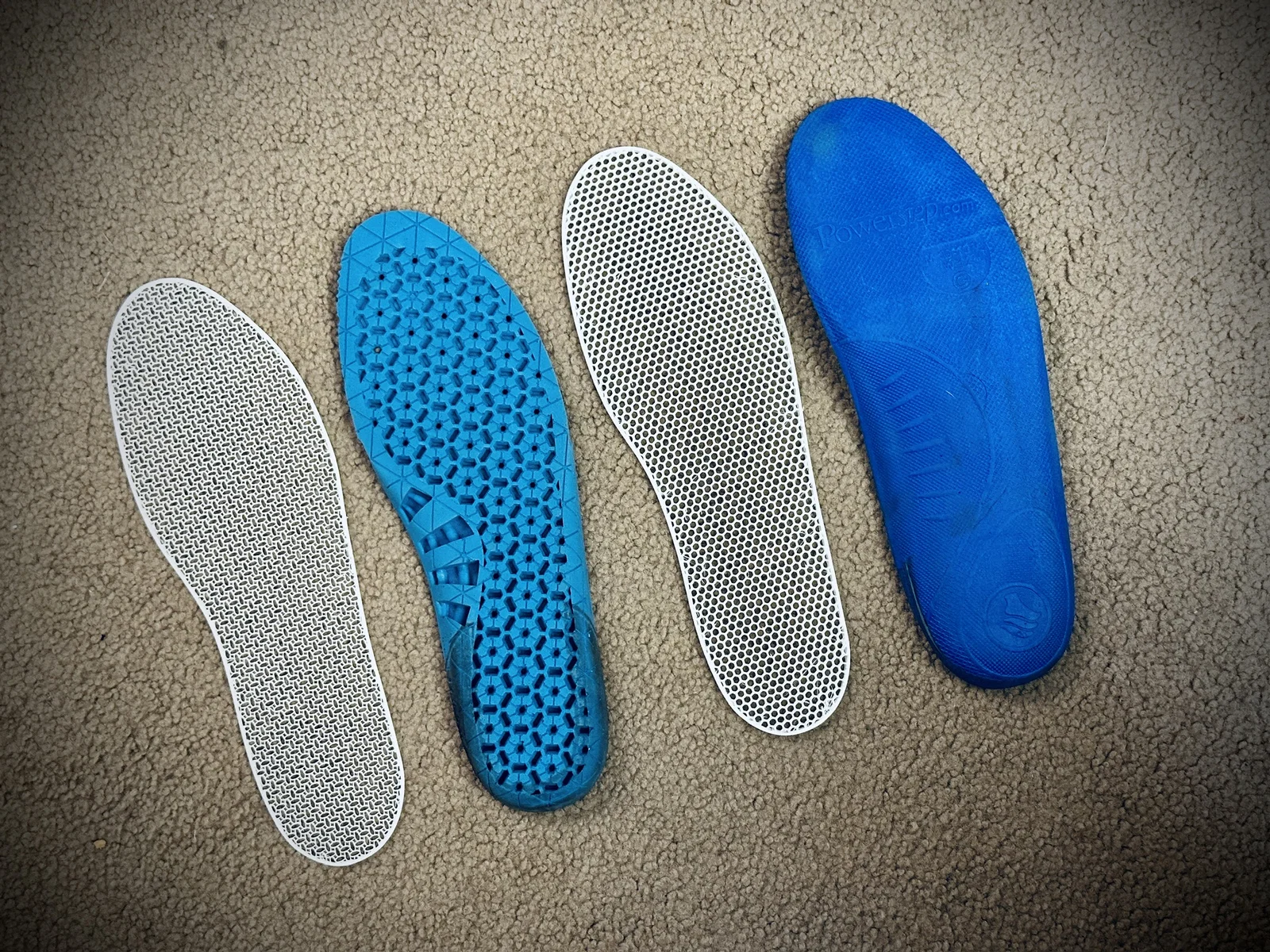

Mình cần miếng chèn phẳng dày 3mm cho một đôi boots để bù khoảng trống bên dưới các miếng insole bên thứ ba.

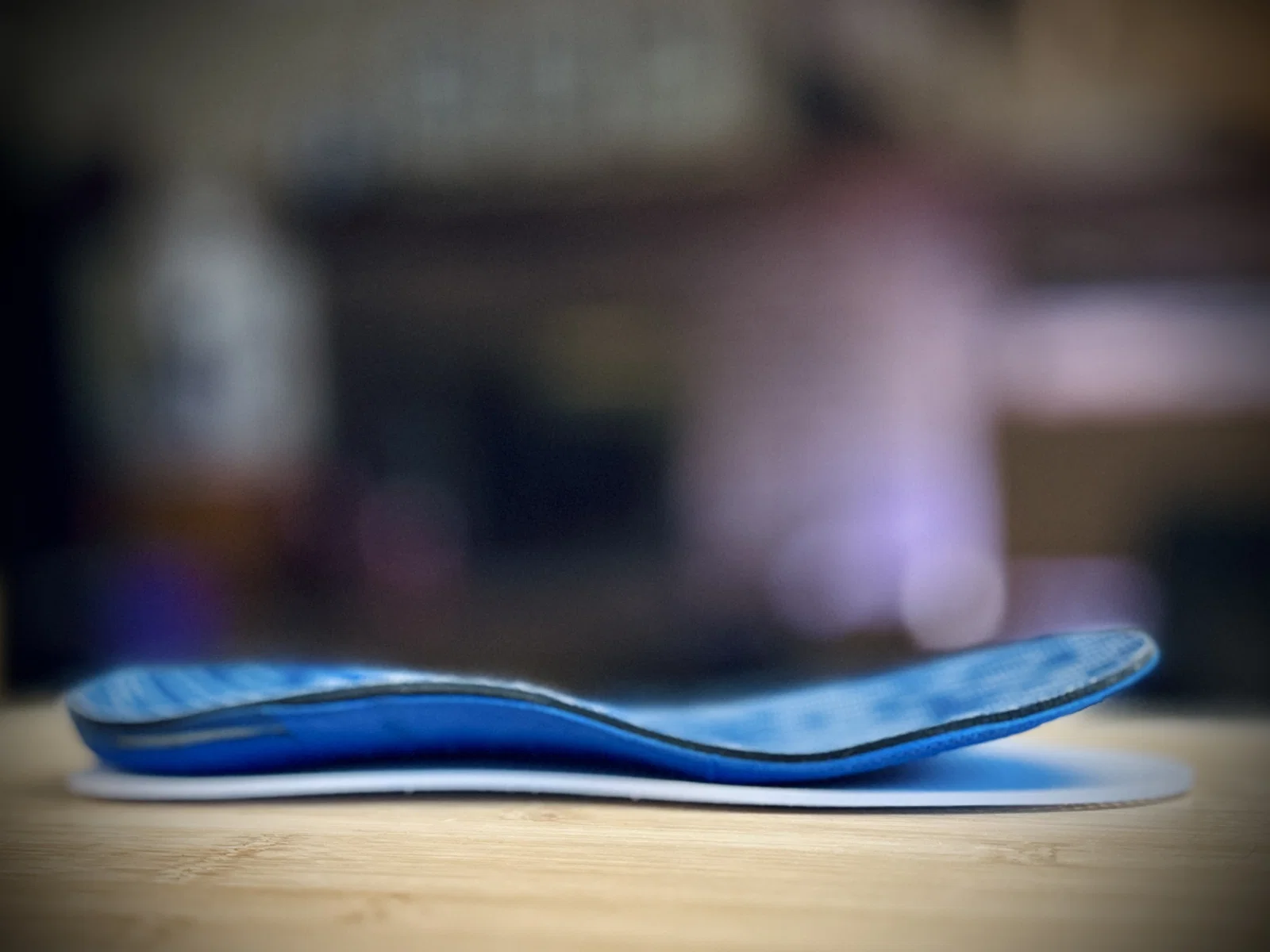

Mình làm bộ này và canh kích thước cho khớp với miếng lót zin. Kết hợp với insole mới thì đôi boots mang vừa khít luôn. Từ lúc làm cái này, mình còn có vài đôi giày dép khác muốn custom nữa :).

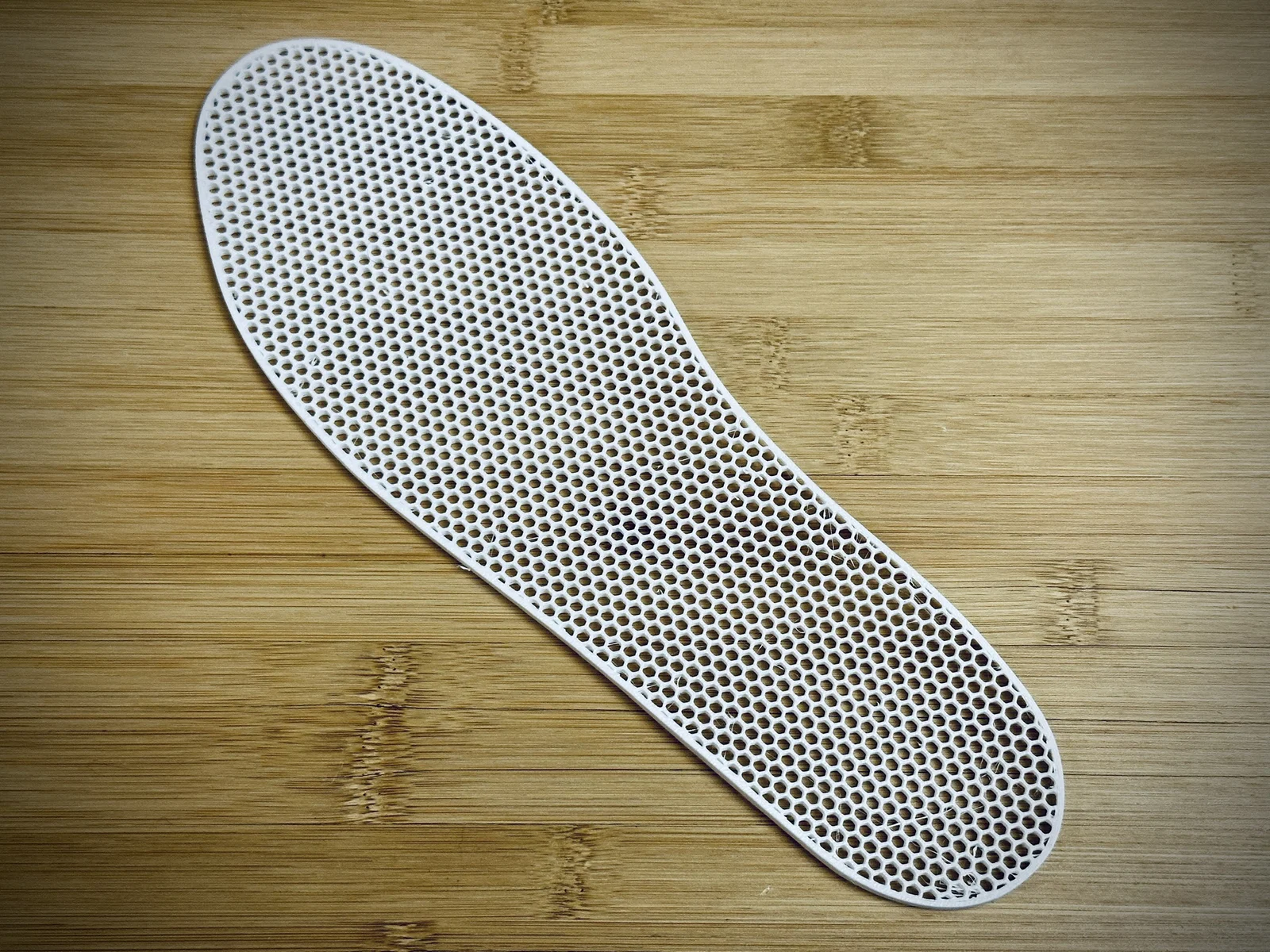

Mình in bằng TPU 95A ở tốc độ cao, với không có lớp top shell hay bottom shell và 20% honeycomb infill. Nếu bạn thấy độ êm của insole bạn dùng kèm đã ổn rồi, thì PETG cũng có thể là lựa chọn tốt.

Nếu lúc bắt đầu mà model bị “tràn” ra ngoài vùng in của bạn, mình khuyên là chỉnh size trước. Sau đó, nếu cần thì xoay model 45° để fit được size lớn hơn.

Cách chỉnh kích thước:

  1. Đo miếng lót tham chiếu của bạn (hoặc xem bảng bên dưới).
    • Theo các bảng bên dưới, file STL cỡ khoảng US 12 hoặc EU 45. Boots của mình thì không giống vậy chút nào, nên nhớ đo đúng đôi giày/boots bạn đang dùng.
  2. Scale trục X và Y để khớp bề ngang và chiều dài bạn cần. STL là 94 x 287mm.
  3. Kiểm tra lại trục Z có đúng độ dày bạn muốn không. STL dày 3mm.

Cách chỉnh pattern và mật độ:

  1. Chỉnh số lớp top shell và bottom shell theo ý bạn. Đặt về 0 nếu bạn muốn dạng lưới mở.
  2. Chọn infill pattern và phần trăm infill theo ý bạn.

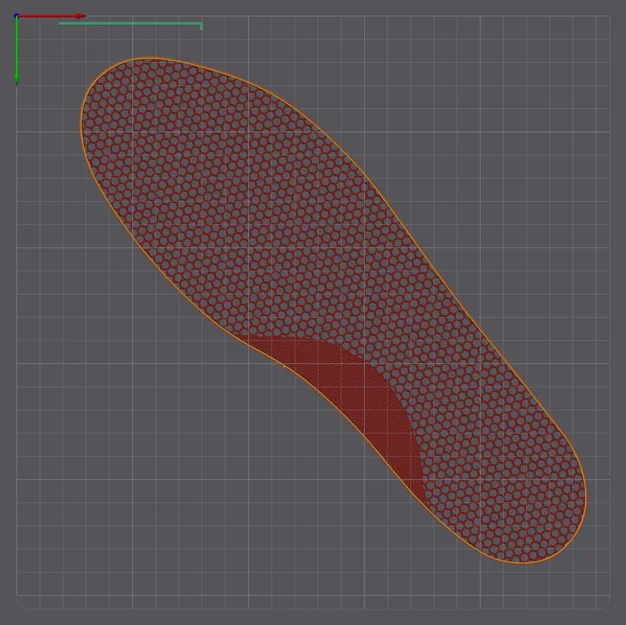

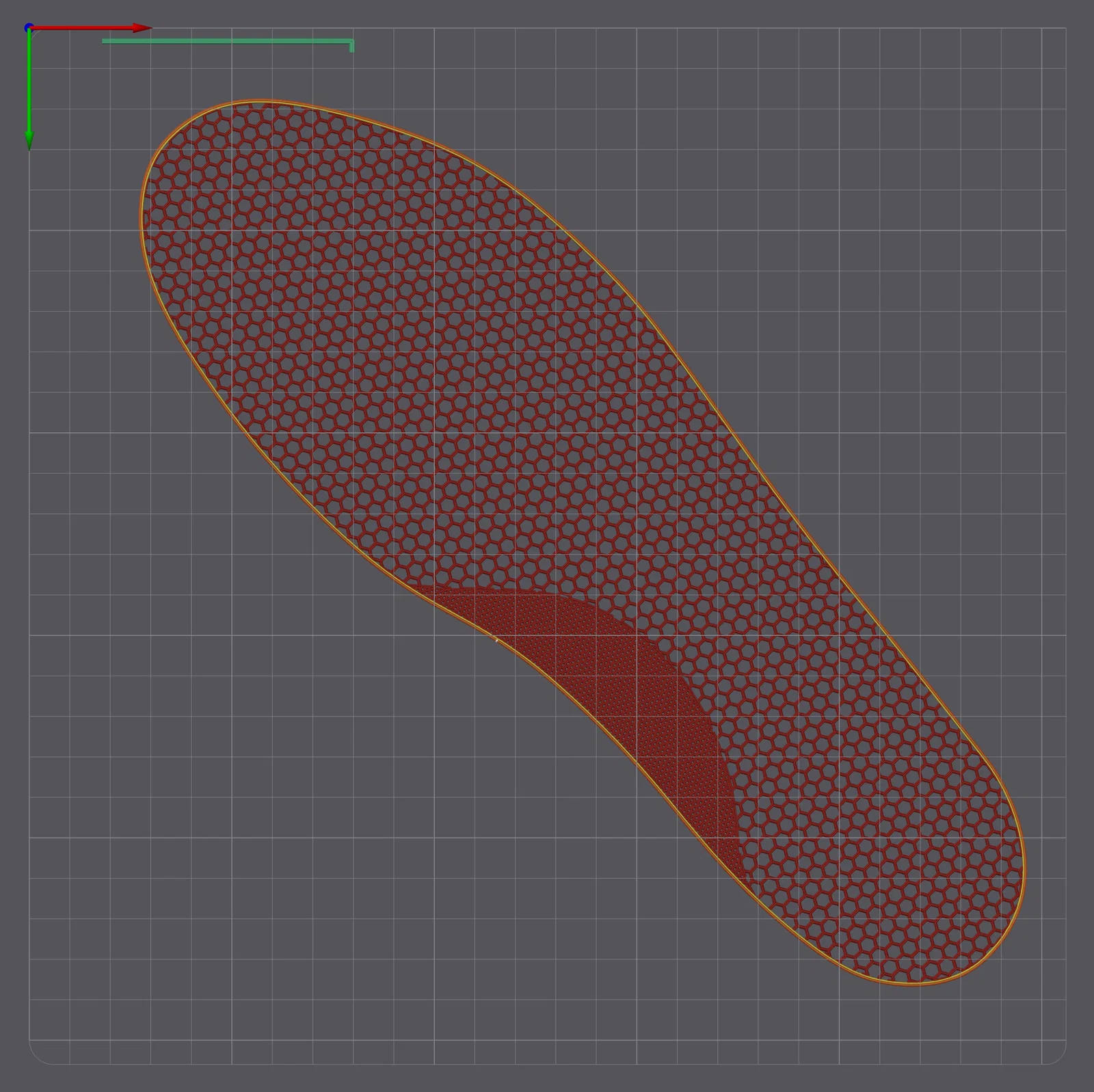

Cân nhắc dùng modifiers nếu bạn muốn chỉnh mật độ theo từng vùng cụ thể của footbed. Bạn có thể dùng các khối hình cơ bản, hoặc dùng các file instep ở đây.

Tham khảo size:

Các bảng dưới đây lấy từ trang này.

Quy đổi hệ metric của họ không được chính xác lắm, nên có thể dùng công cụ này hoặc công cụ tương tự.

Bảng size insole nam

US Sizes

Euro Sizes

UK Sizes

Inches

CM

6

39

5.5

9.25

23.5

6.5

39

6

9.5

24.1

7

40

6.5

9.625

24.4

7.5

40-41

7

9.75

24.8

8

41

7.5

9.9375

25.4

8.5

41-42

8

10.125

25.7

9

42

8.5

10.25

26

9.5

42-43

9

10.4375

26.7

10

43

9.5

10.5625

27

10.5

43-44

10

10.75

27.3

11

44

10.5

10.9375

27.9

11.5

44-45

11

11.125

28.3

12

45

11.5

11.25

28.6

13

46

12.5

11.5625

29.4

14

47

13.5

11.875

30.2

15

48

14.5

12.1875

31

16

49

15.5

12.5

1.8

Bảng size insole nữ

US Sizes

Euro Sizes

UK Sizes

Inches

CM

4

35

2

8.1875

20.8

4.5

35

2.5

8.375

21.3

5

35-36

3

8.5

21.6

5.5

36

3.5

8.75

22.2

6

36-37

4

8.875

22.5

6.5

37

4.5

9.0625

23

7

37-38

5

9.25

23.5

7.5

38

5.5

9.375

23.8

8

38-39

6

9.5

24.1

8.5

39

6.5

9.6875

24.6

9

39-40

7

9.875

25.1

9.5

40

7.5

10

25.4

10

40-41

8

10.1875

25.9

10.5

41

8.5

10.3125

26.2

11

41-42

9

10.5

26.7

11.5

42

9.5

10.6875

27.1

12

42-43

10

10.875

27.6

Bảng size insole trẻ em

US Sizes

Euro Sizes

UK Sizes

Inches

CM

5.5

21

4.5

5

12.7

6

22

5

5.125

13

6.5

22

5.5

5.25

13.3

7

23

6

5.5

14

7.5

23

6.5

5.625

14.3

8

24

7

5.75

14.6

8.5

25

7.5

6

15.2

9

25

8

6.125

15.6

9.5

26

8.5

6.25

15.9

10

27

9

6.5

16.5

10.5

27

9.5

6.625

16.8

11

28

10

6.75

17.1

11.5

29

10.5

7

17.8

12

30

11

7.125

18.1

Bảng size insole thiếu niên (Youth)

US Sizes

Euro Sizes

UK Sizes

Inches

CM

12.5

30

11.5

7.25

18.4

13

31

12

7.5

19.1

13.5

31

12.5

7.625

19.4

1

32

13

7.75

19.7

1.5

33

14

8

20.3

2

33

1

8.125

20.6

2.5

34

1.5

8.25

21

3

34

2

8.5

21.6

3.5

35

2.5

8.625

21.9

4

36

3

8.75

22.2

4.5

36

3.5

9

22.9

5

37

4

9.125

23.2

5.5

37

4.5

9.25

23.5

6

38

5

9.5

24.1

6.5

38

5.5

9.625

24.4

7

39

6

9.75

24.8

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
8
Tổng dung lượng
457,3 KB
File lớn nhất
66,5 KB
