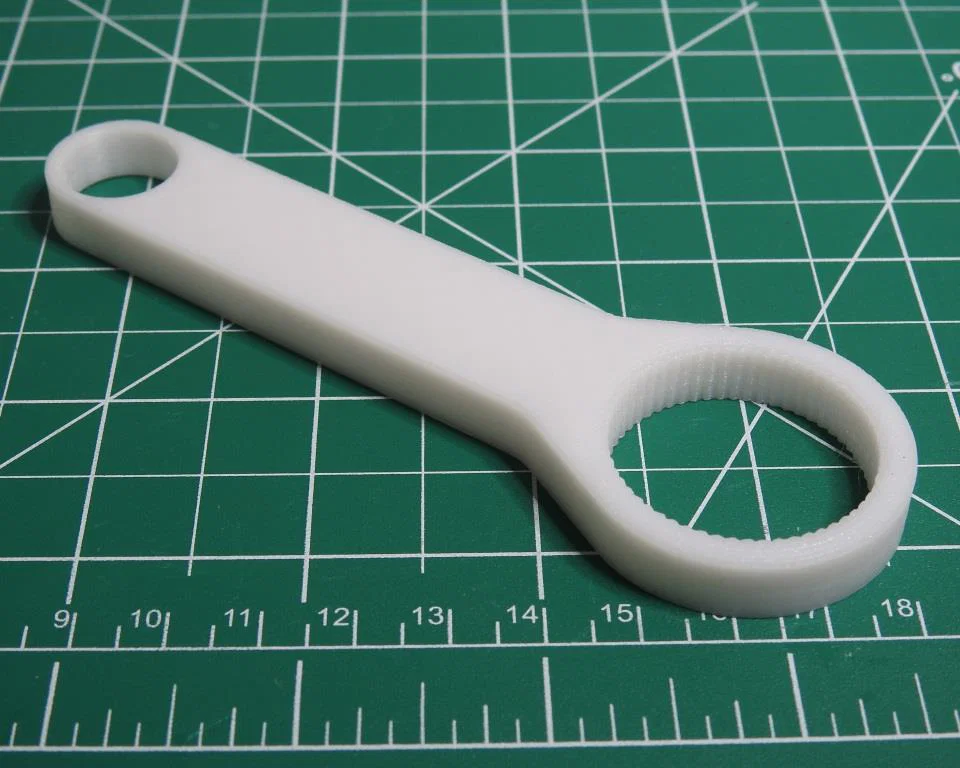

Cờ lê tùy chỉnh (OpenSCAD) - Custom Wrench

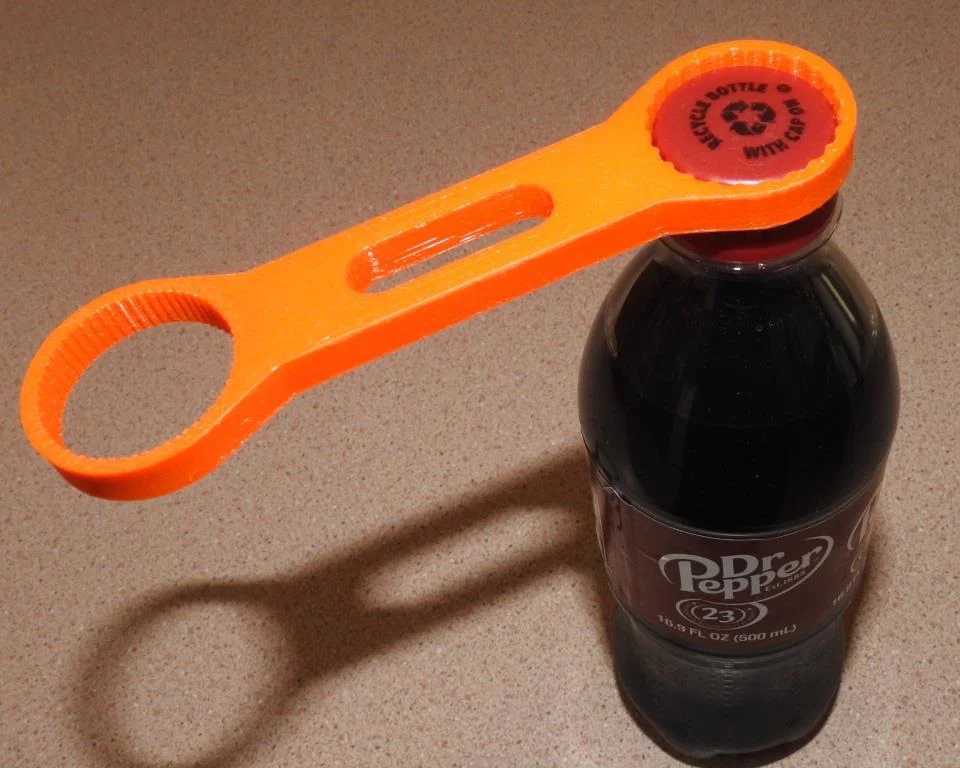

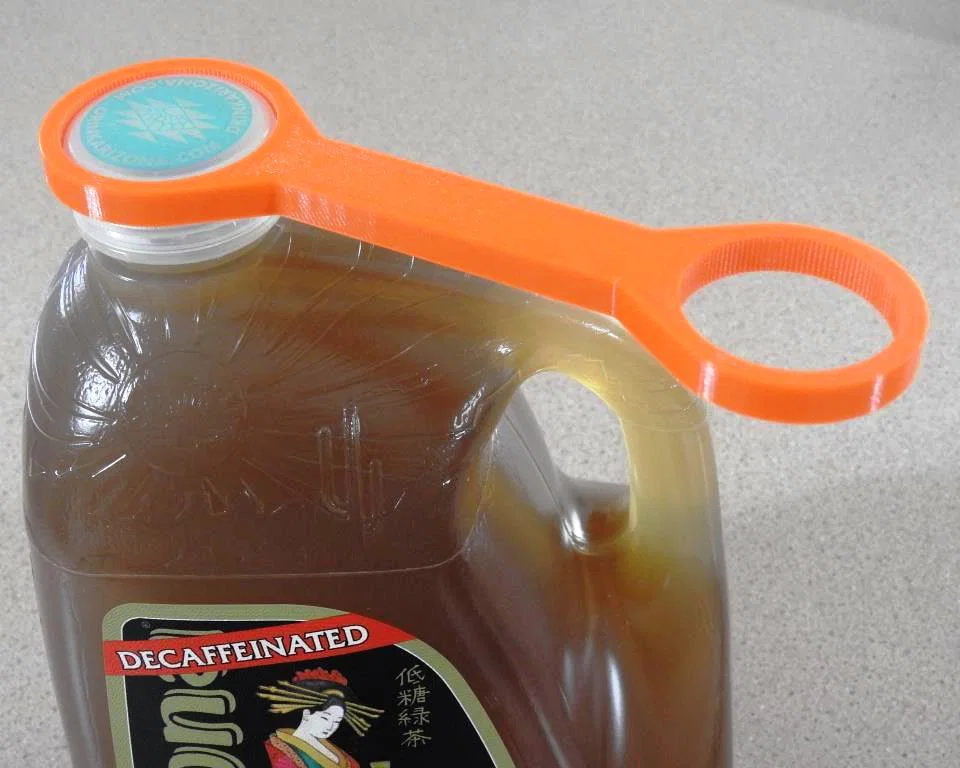

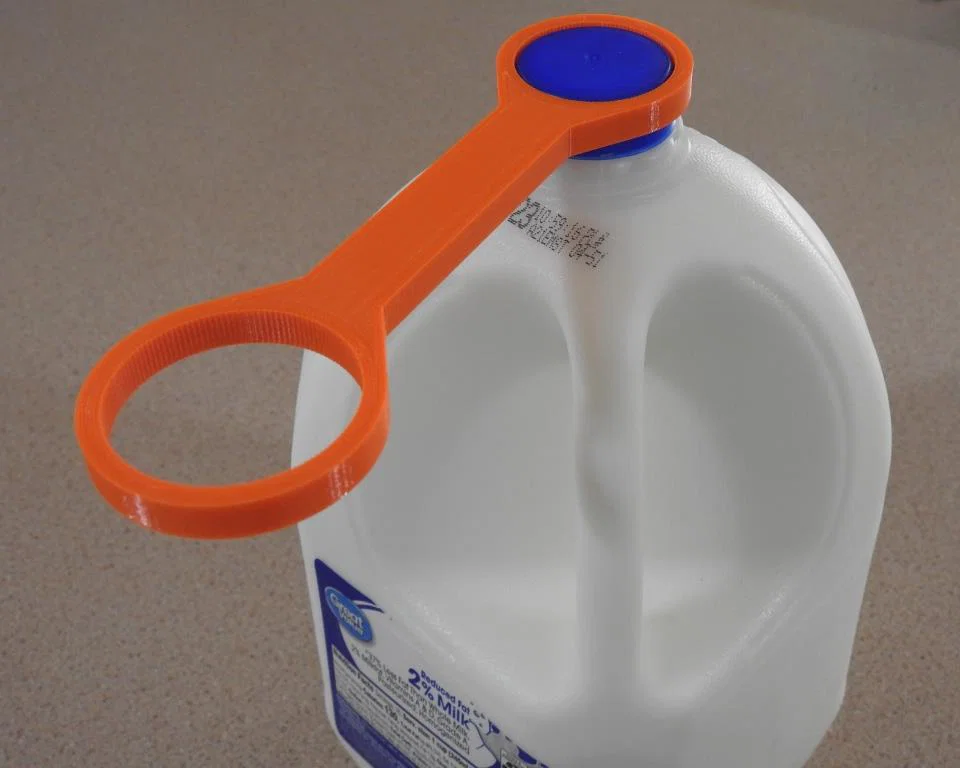

Mình làm cái cờ lê này cho vợ mình dùng để mở nắp bình sữa và bình Arizona Tea.

Nó tùy biến hoàn toàn nên bạn có thể làm bất kỳ loại cờ lê chuyên dụng nào bạn cần, như cho chai nước, RO filters, v.v.

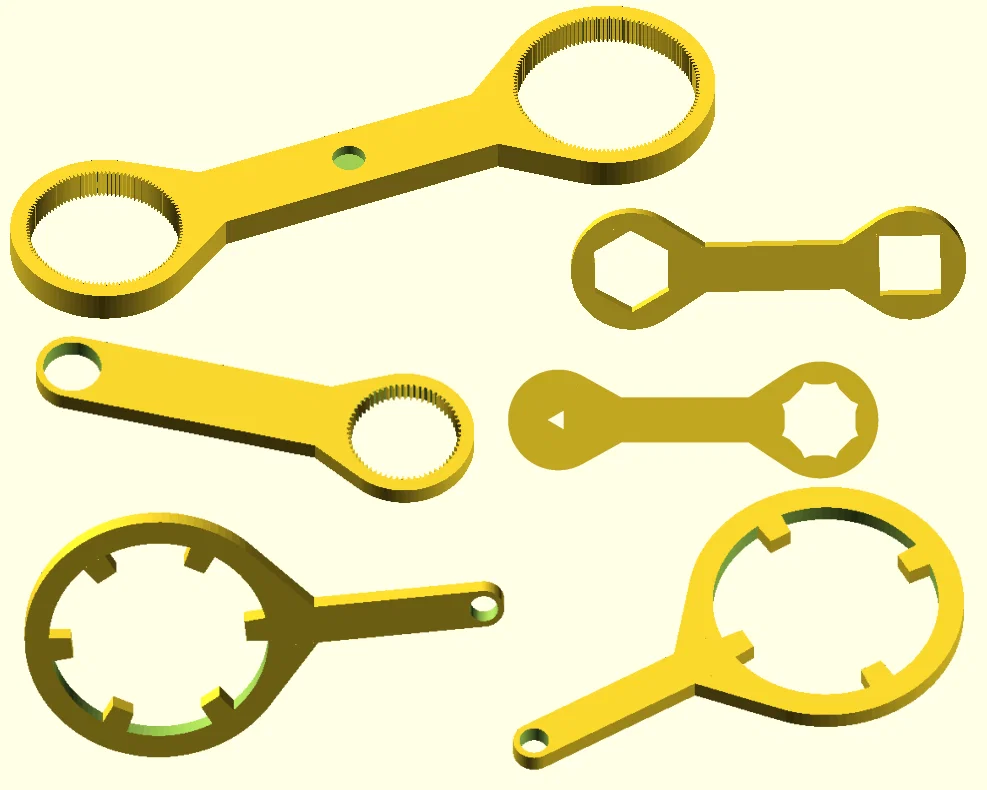

Tính năng

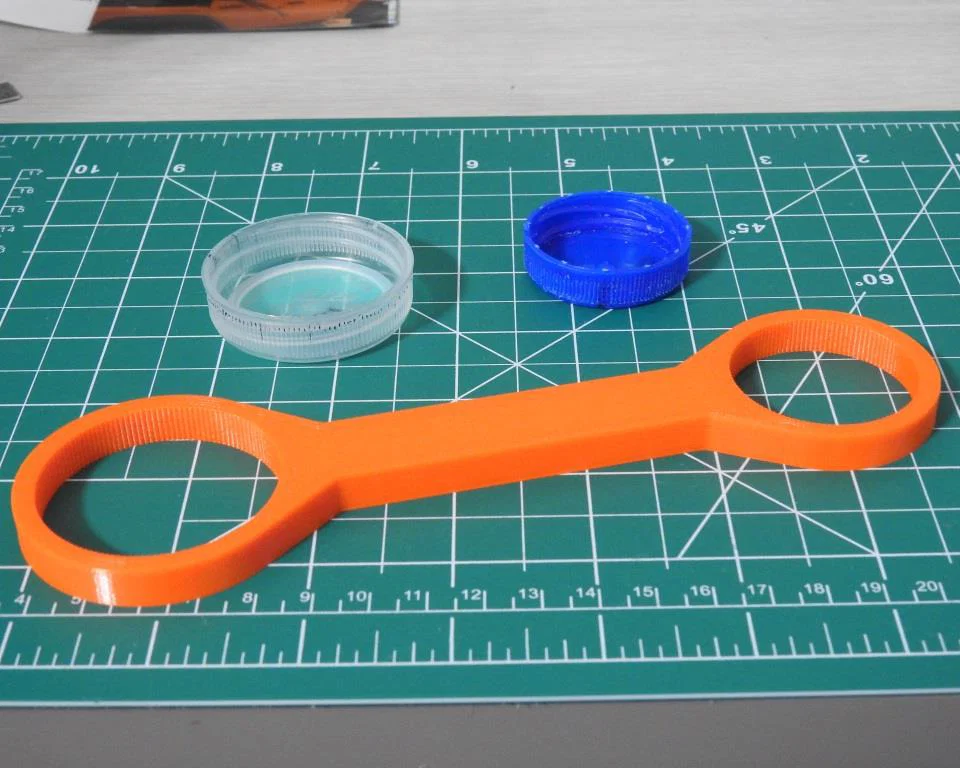

• Cờ lê hai đầu

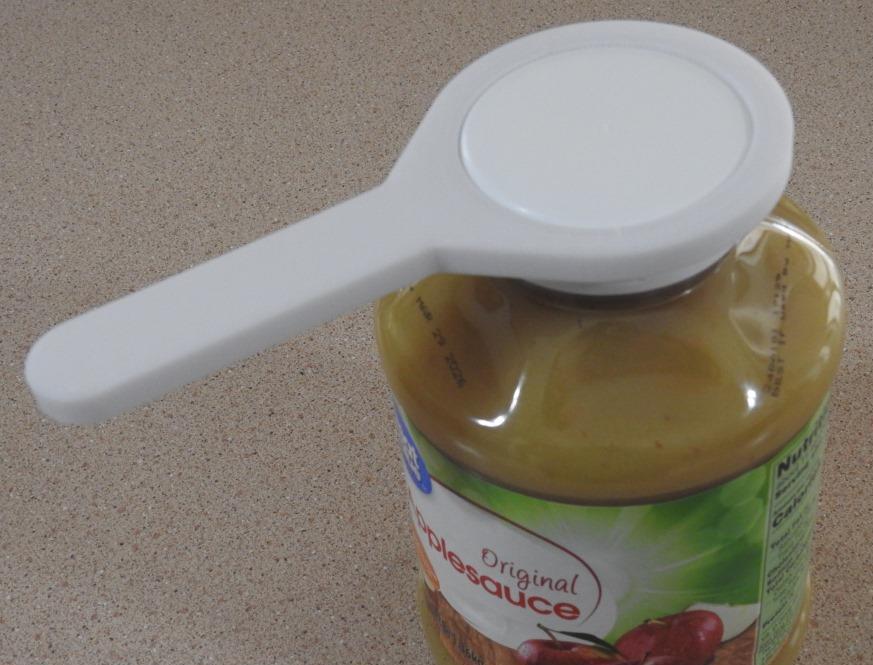

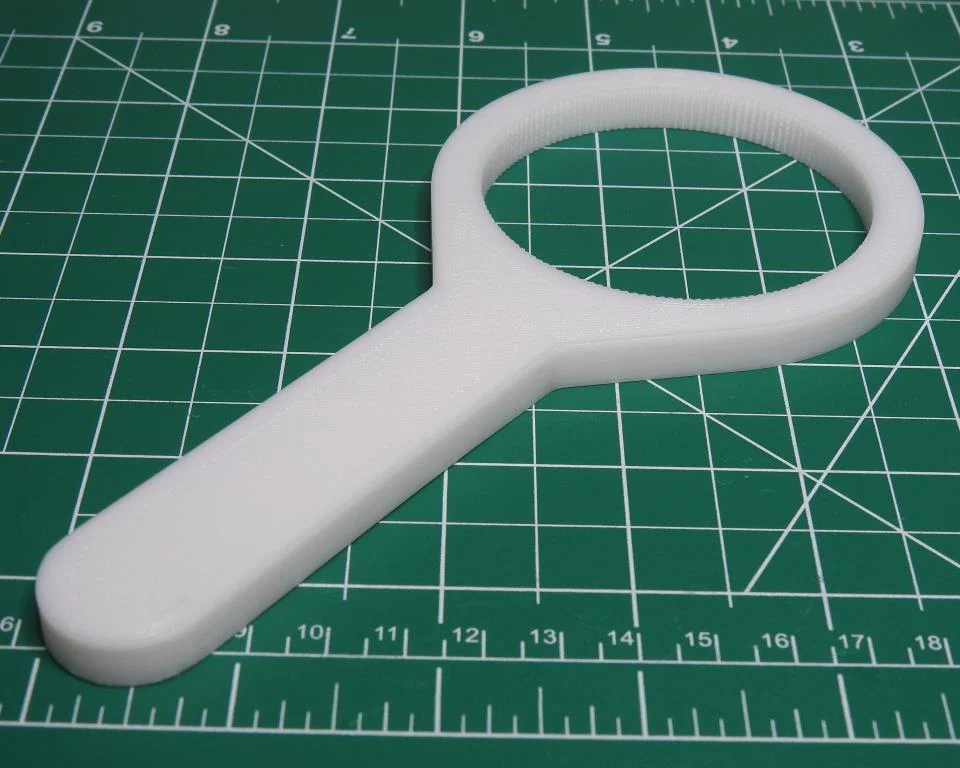

• Cờ lê một đầu
• Răng (teeth) tùy chỉnh theo hình
  • Tam giác
  • Vuông
  • Hình thang
• Thêm lỗ móc để treo
• Thêm ngàm gắn nam châm đơn hoặc đôi

Ghi chú sử dụng

Để làm một đầu cờ lê, bạn cần:

• Đo đường kính ngoài (outside diameter) của nắp.
• Đếm số lượng răng.
• Xác định chiều cao và hình dạng của răng (cố gắng hết mức; thường làm gần đúng là được).
• Bạn có thể dùng tùy chọn Test để in thử cho vừa – có thể phải làm vài lần mới đúng.
• Lúc bắt đầu, mình gợi ý đường kính ban đầu bạn nhập vào là số bạn đo được cộng thêm chiều cao của một răng.

Phần tay cầm:

• Dài, rộng, cao tùy bạn muốn.
• Chỉnh độ taper hoặc mức filet giữa tay cầm và các đầu cờ lê.

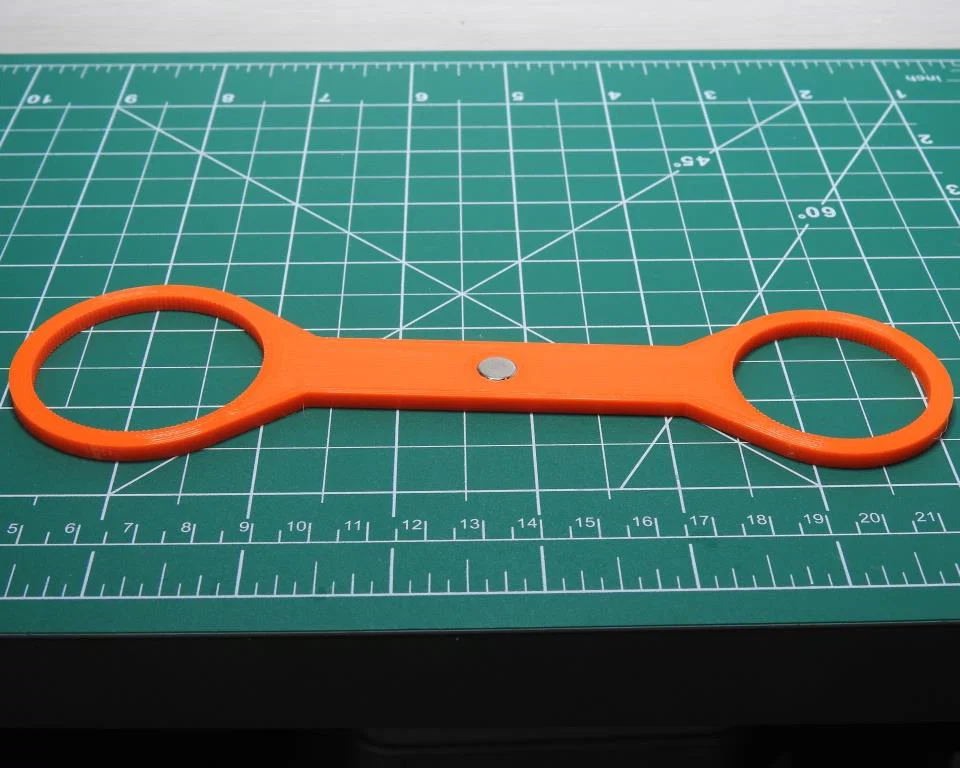

• Thêm 1 hoặc 2 lỗ cho nam châm tròn.
  • Nếu bạn muốn cờ lê treo cách mặt kim loại một chút (để dễ nắm hơn), đặt chiều cao lỗ nam châm thấp hơn chiều cao nam châm để nam châm nhô ra.
  • Để khít, nhập đúng đường kính thật của nam châm, rồi cộng thêm một khoảng hở nhỏ (mình gợi ý bắt đầu với 0.1mm).

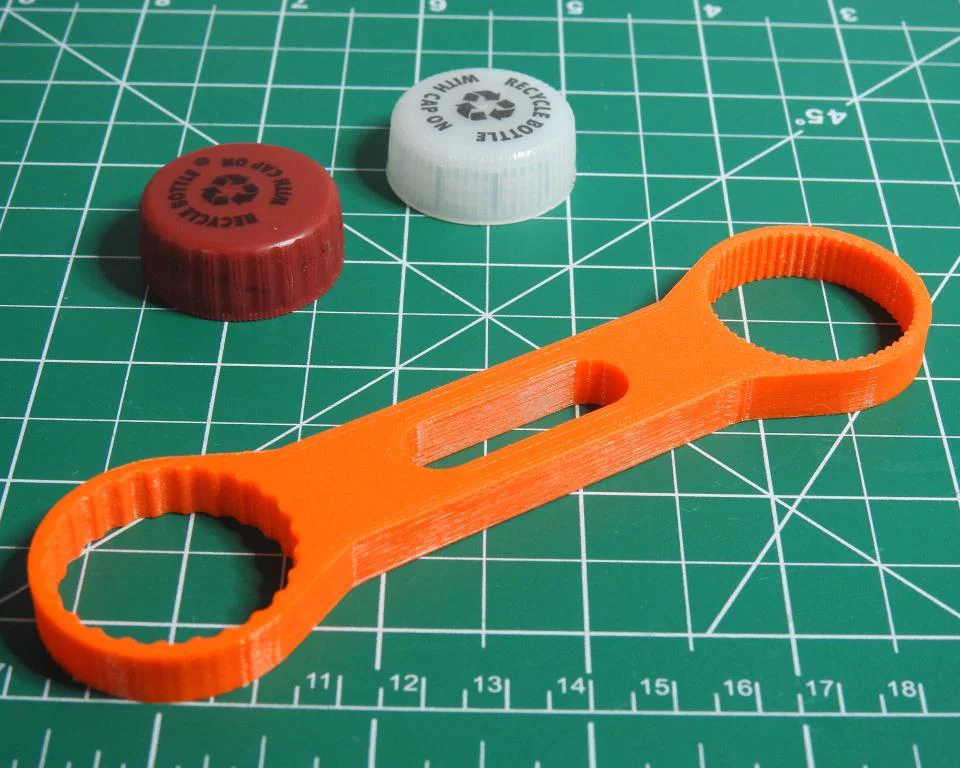

• {Update} Cắt một lỗ dạng khe (slot) theo hình.

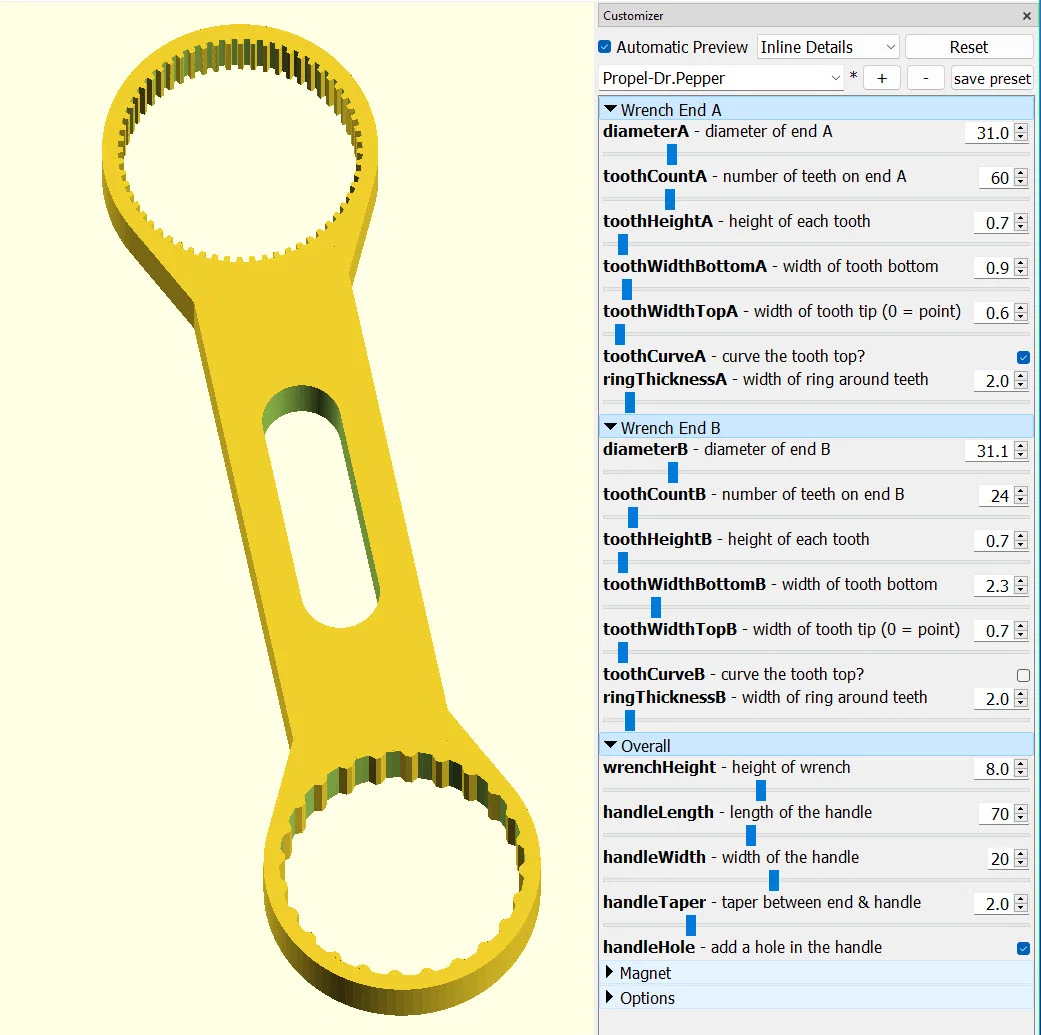

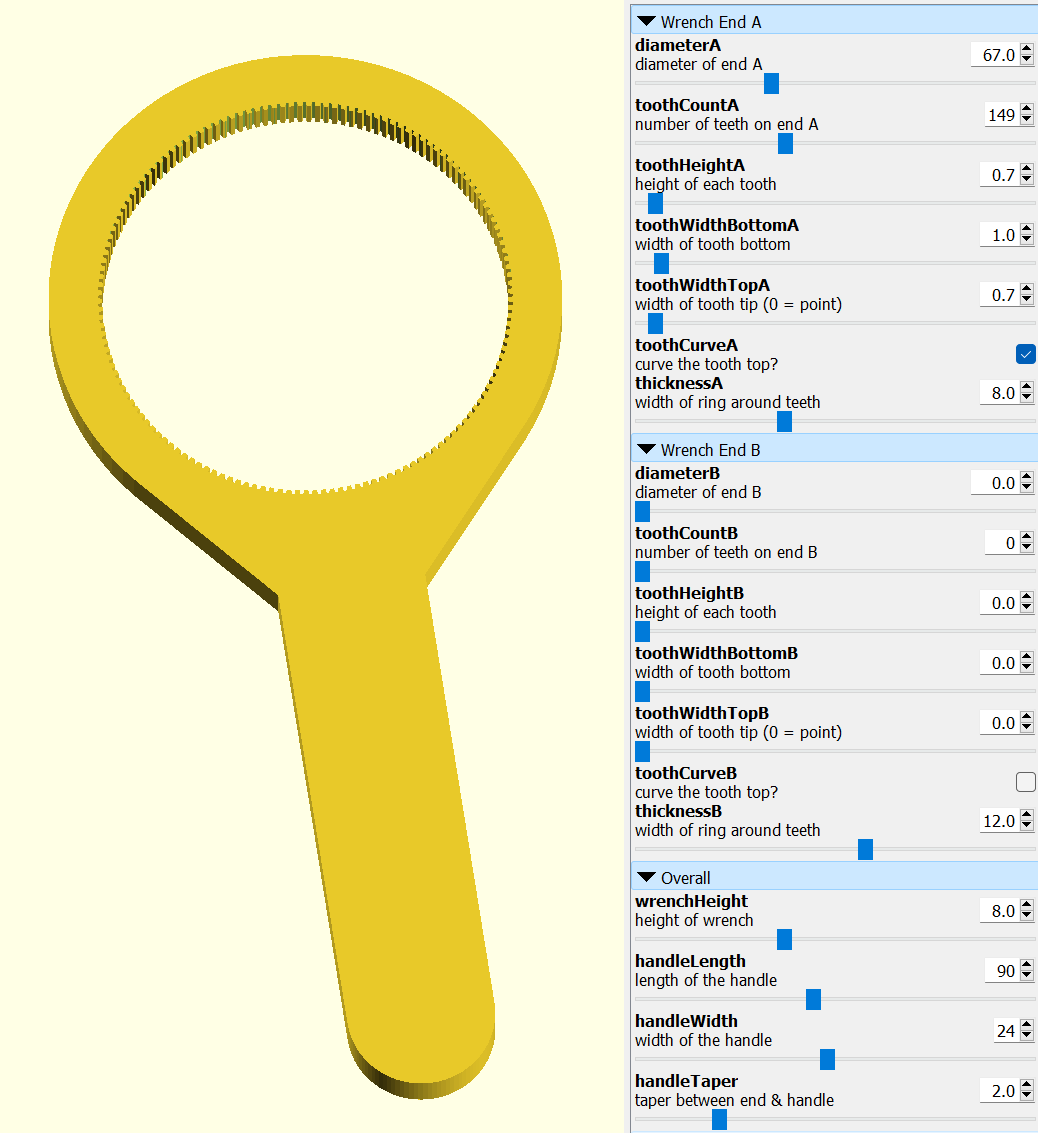

Dùng OpenSCAD và Customizer

Nếu bạn mới dùng OpenSCAD và chỉnh parameters, mình có kèm tutorial có thể sẽ giúp.

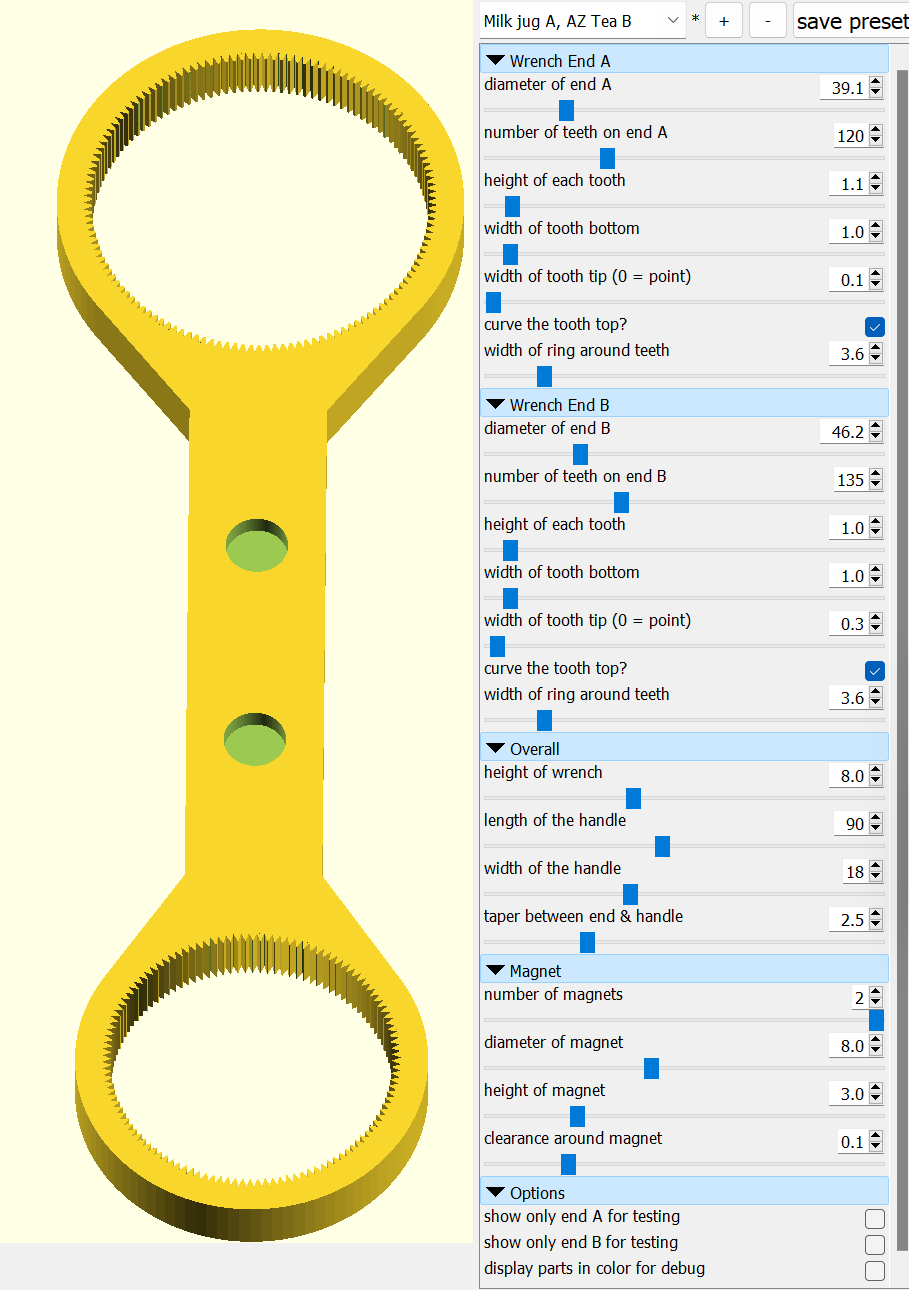

Mình có kèm các thiết lập của mình để bạn xem ví dụ mấy cái cờ lê mình làm. Nếu bạn muốn dùng, làm theo các bước sau:

• File thiết lập là file “.json” (theo yêu cầu của OpenSCAD).
• Prusa không cho upload loại file này.
• Mình đã thêm “.txt” ở cuối để nó thành file text cho dễ upload.
• Bạn cần đổi tên lại bằng cách xóa “.txt” ở cuối. (Bạn có thể yên tâm bỏ qua cảnh báo về việc làm file không dùng được.)
• Đặt nó chung thư mục với file Custom Wrench.scad.

Cập nhật Sep 6, 2024

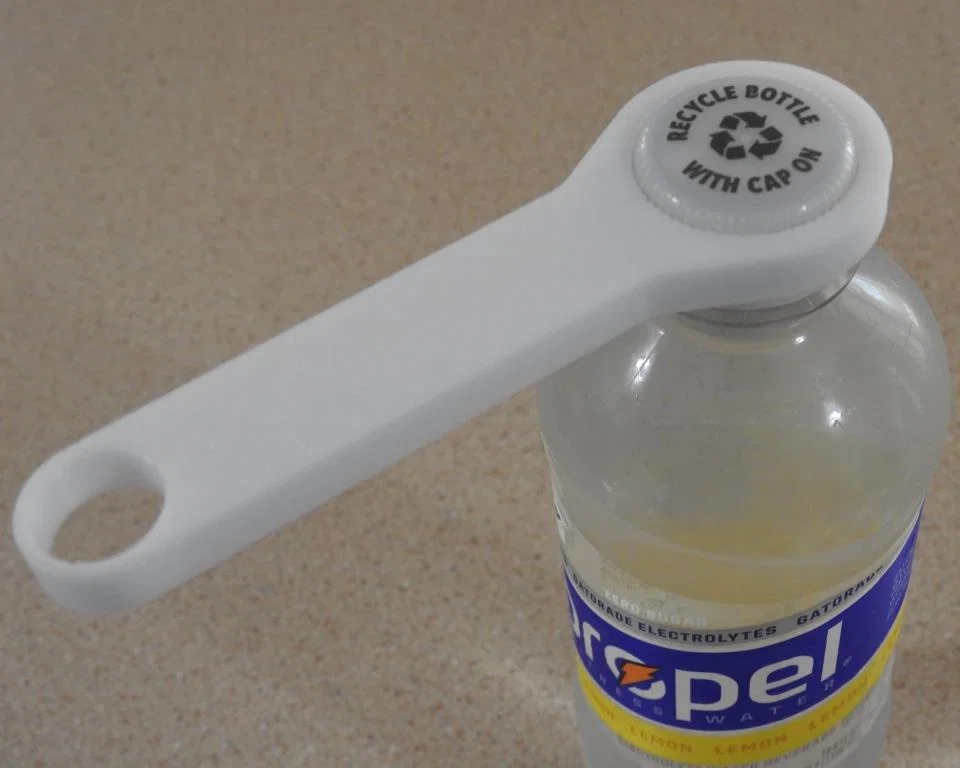

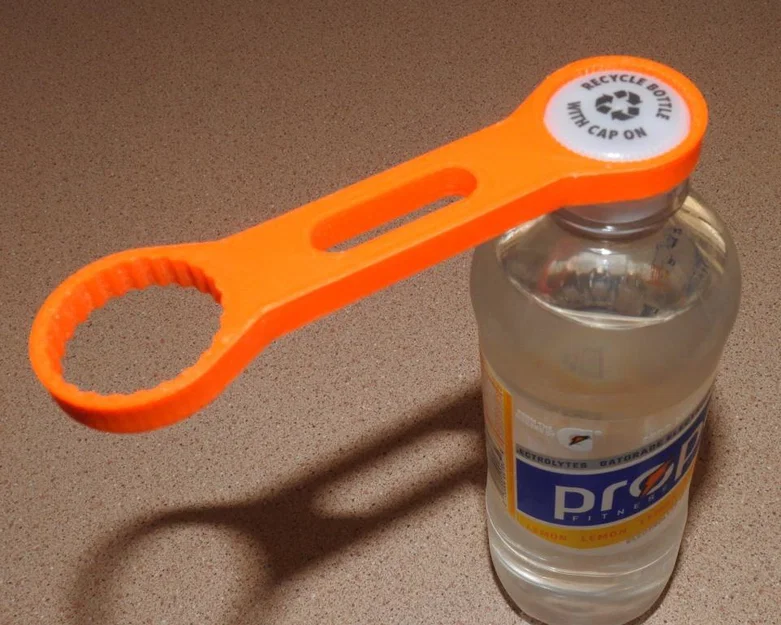

Thiết lập “Propel” bị sai. Mình đã thay thế file .STL và file thiết lập .JSON. Mình cũng thêm một file .3MF cho cờ lê Propel/chai nước.

Cập nhật Nov 6, 2024

Thêm tùy chọn cắt lỗ kiểu khe (slot) trên tay cầm. Cập nhật file thiết lập .JSON. Gộp thêm các remix và thiết lập khác.
