Ngàm gắn bút Multiboard (Multiboard Pen Mount)
Bộ ngàm gắn bút kiểu push-fit cho tường Multiboard, đường kính lỗ 10.2/12.2/14.2mm, OD 18mm. Bản 14mm vừa nhiều dụng cụ deburring. Khuyên in có supports cho phần chốt, overhang ~5%; có thể scale để chỉnh độ khít.
Mô tả

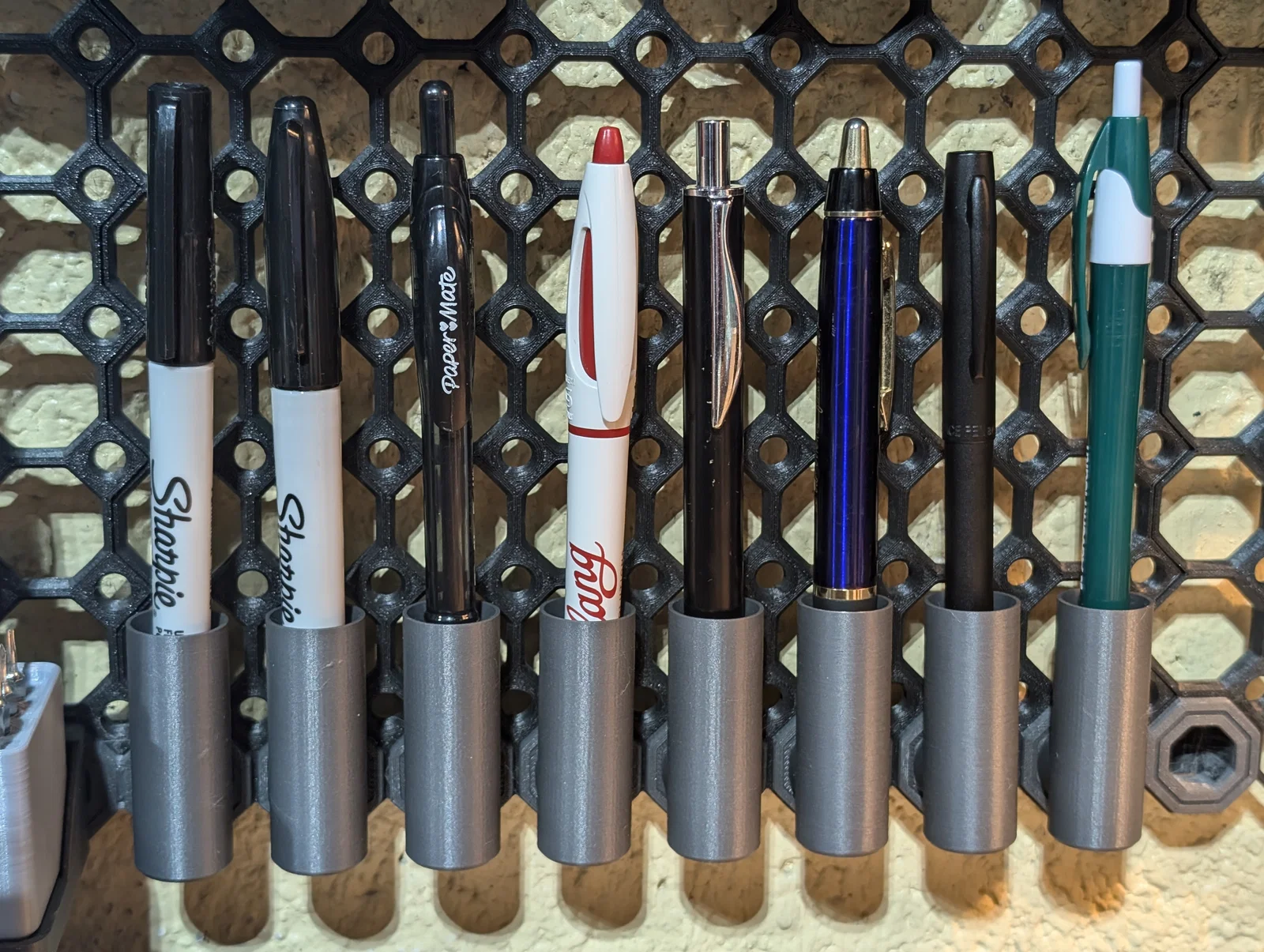

Đây là các ngàm/kẹp bút cho tường Multiboard. Các lỗ có đường kính 10.2mm, 12.2mm và 14.2mm, còn đường kính ngoài là 18mm. Bản lớn hơn (14mm) đủ rộng để gắn được nhiều loại dụng cụ deburring đơn giản.
Mẫu này là kiểu push-fit với dung sai khá sát, được thiết kế theo đúng cái board của mình. Nếu lắp bị lỏng quá hoặc chặt quá, bạn có thể thử scale model. Hoặc nếu cần, mình cũng sẵn sàng tạo các phiên bản với dung sai hơi khác một chút. Cứ liên hệ mình nha.

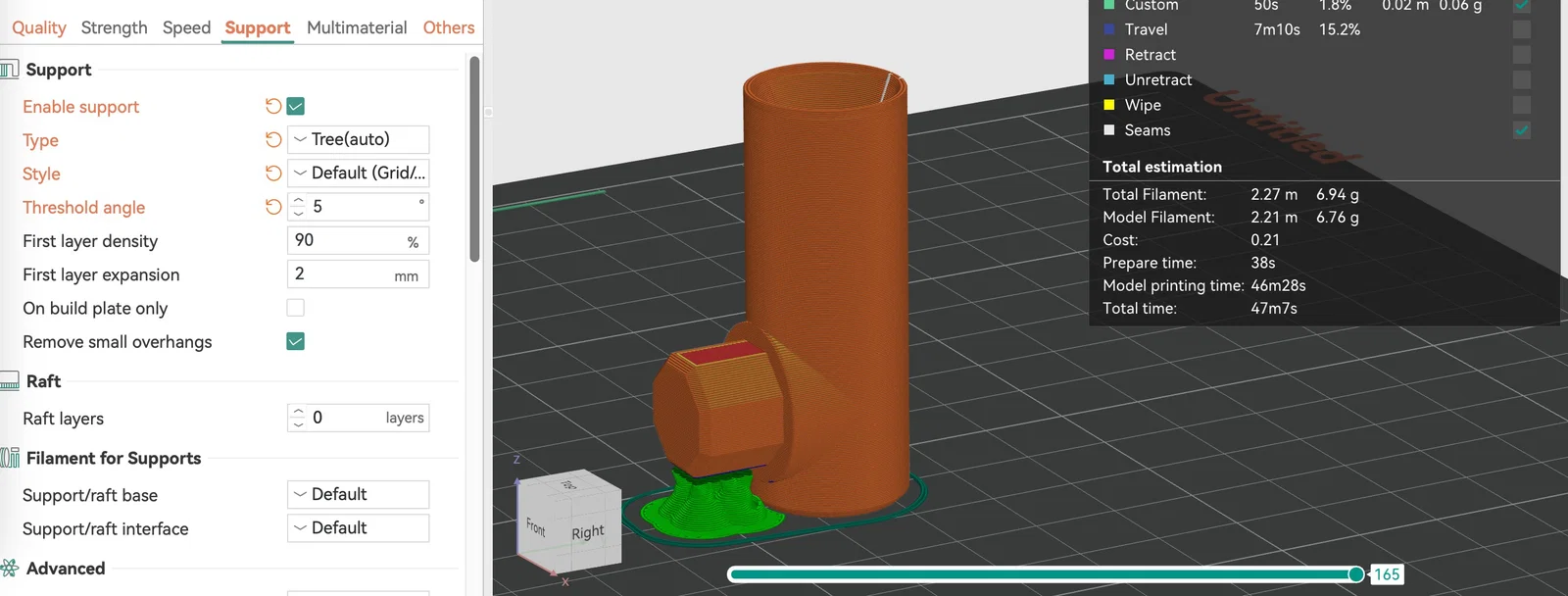

Model được thiết kế để in với supports bật cho phần chốt push pin. Bạn chỉ cần chỉnh ngưỡng overhang (overhang threshold) xuống cỡ khoảng 5% là được.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
