Giá treo tường Echo Dot thế hệ 4 & 5 (Wall Mount)
Giá treo tường cho Echo Dot 4th & 5th gen, bắt bằng 2 vít. Ôm khít loa, vẫn thấy light ring và chừa chỗ cho jack nguồn. Khoảng cách tâm lỗ 44mm; loa Ø100mm; nhô khỏi tường ~120mm.
Mô tả

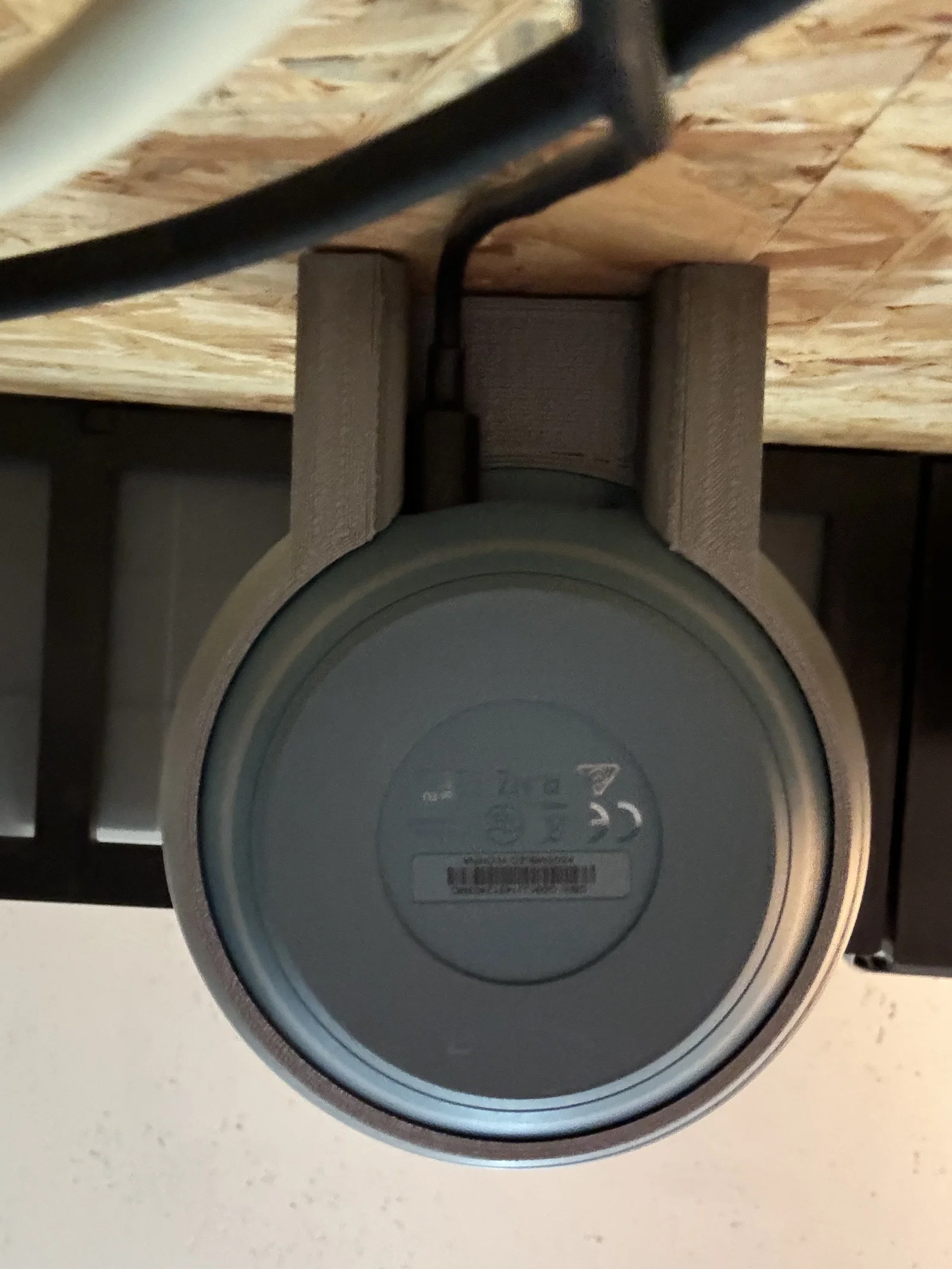

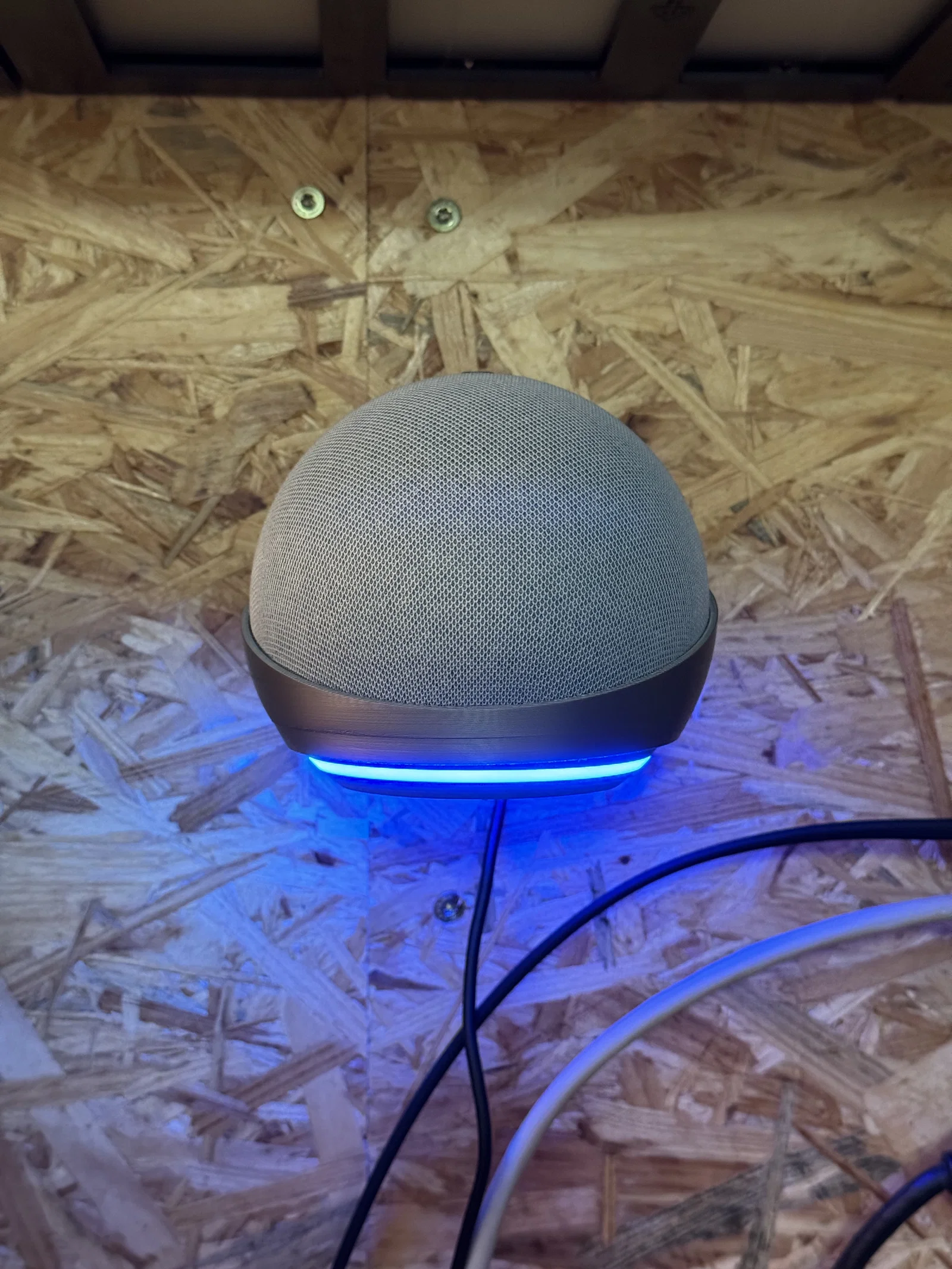

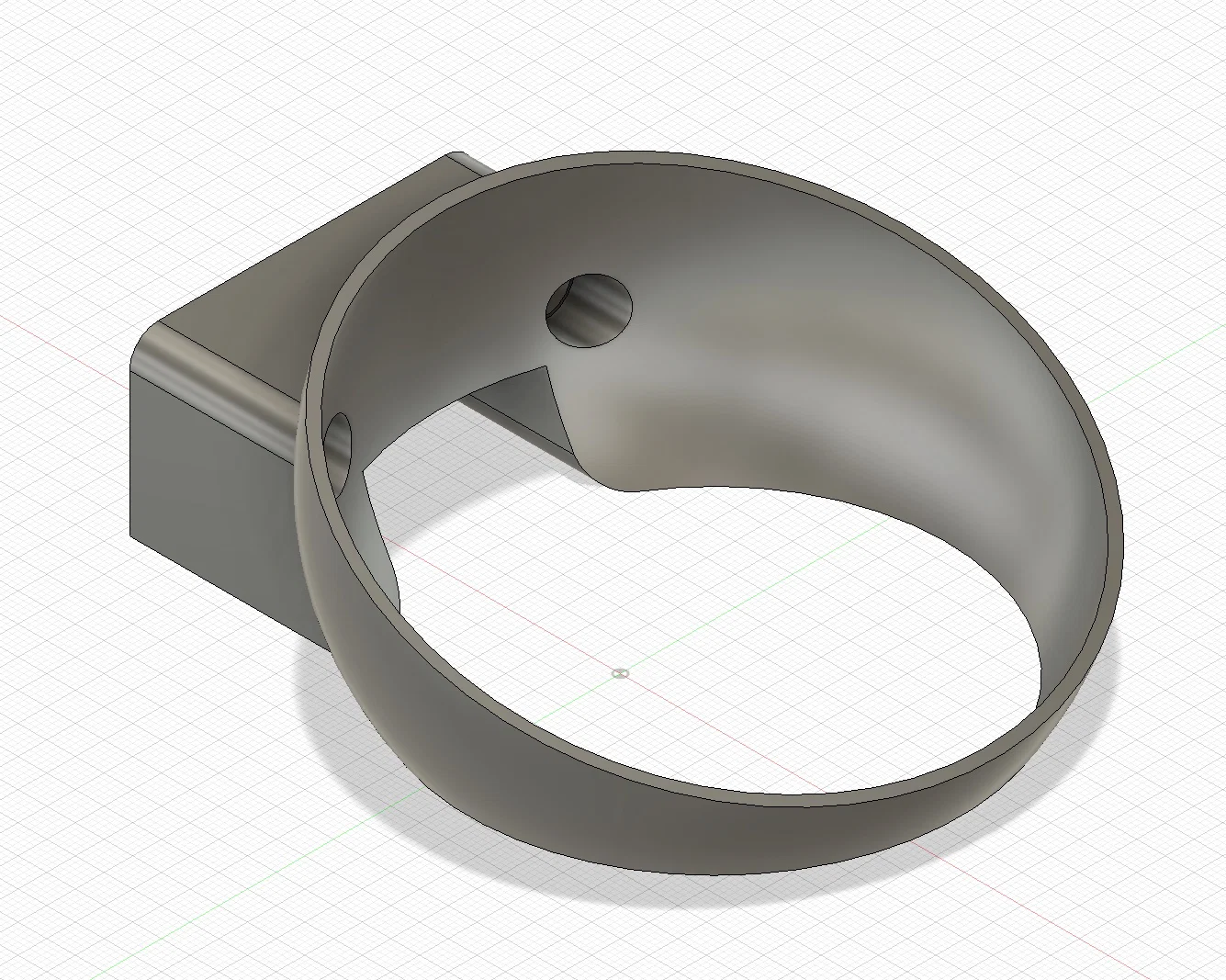

Đây là giá treo tường cho Echo Dot thế hệ 4 và 5, có thể gắn bằng hai con vít. Thiết bị được ôm khít vào ngàm, vòng đèn (light ring) phía dưới vẫn nhìn thấy và vẫn chừa đủ khoảng trống cho đầu cắm nguồn.

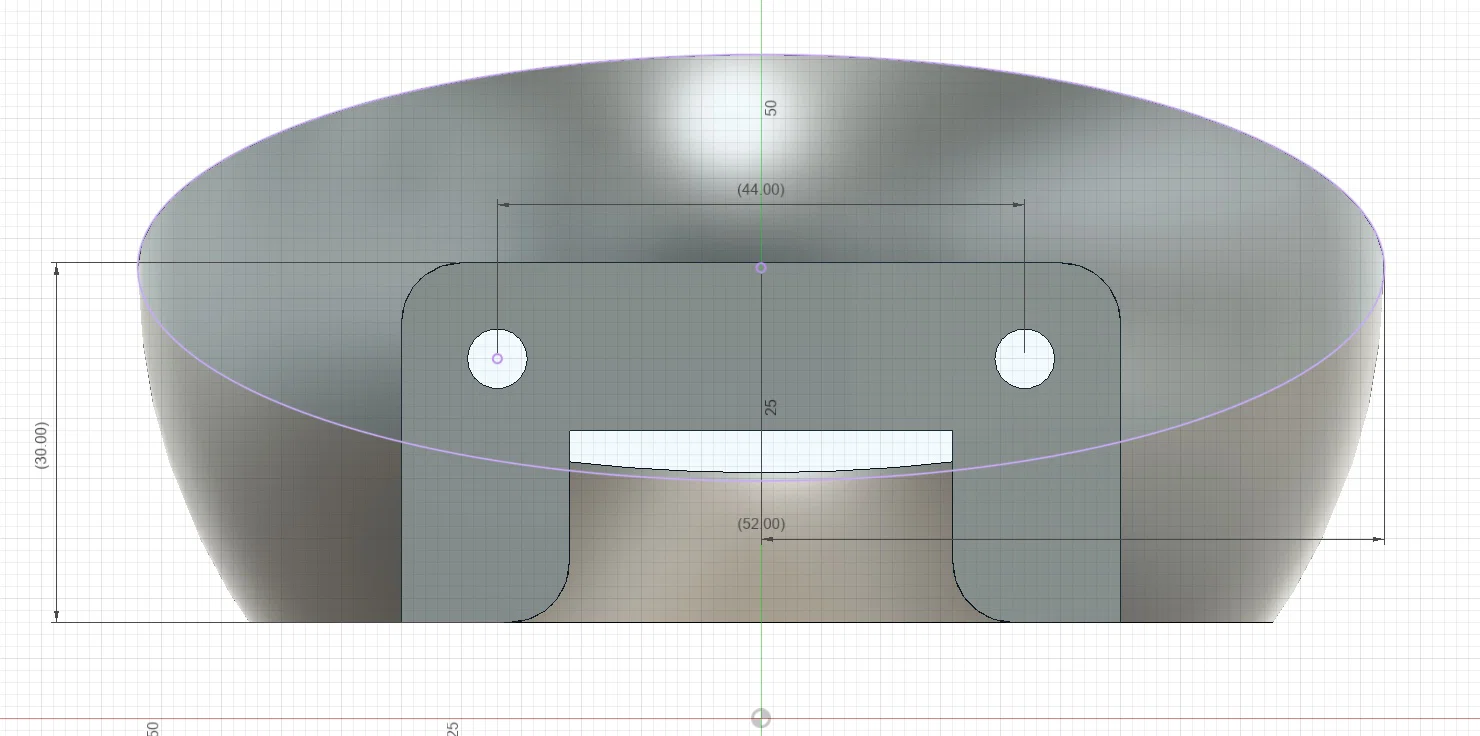

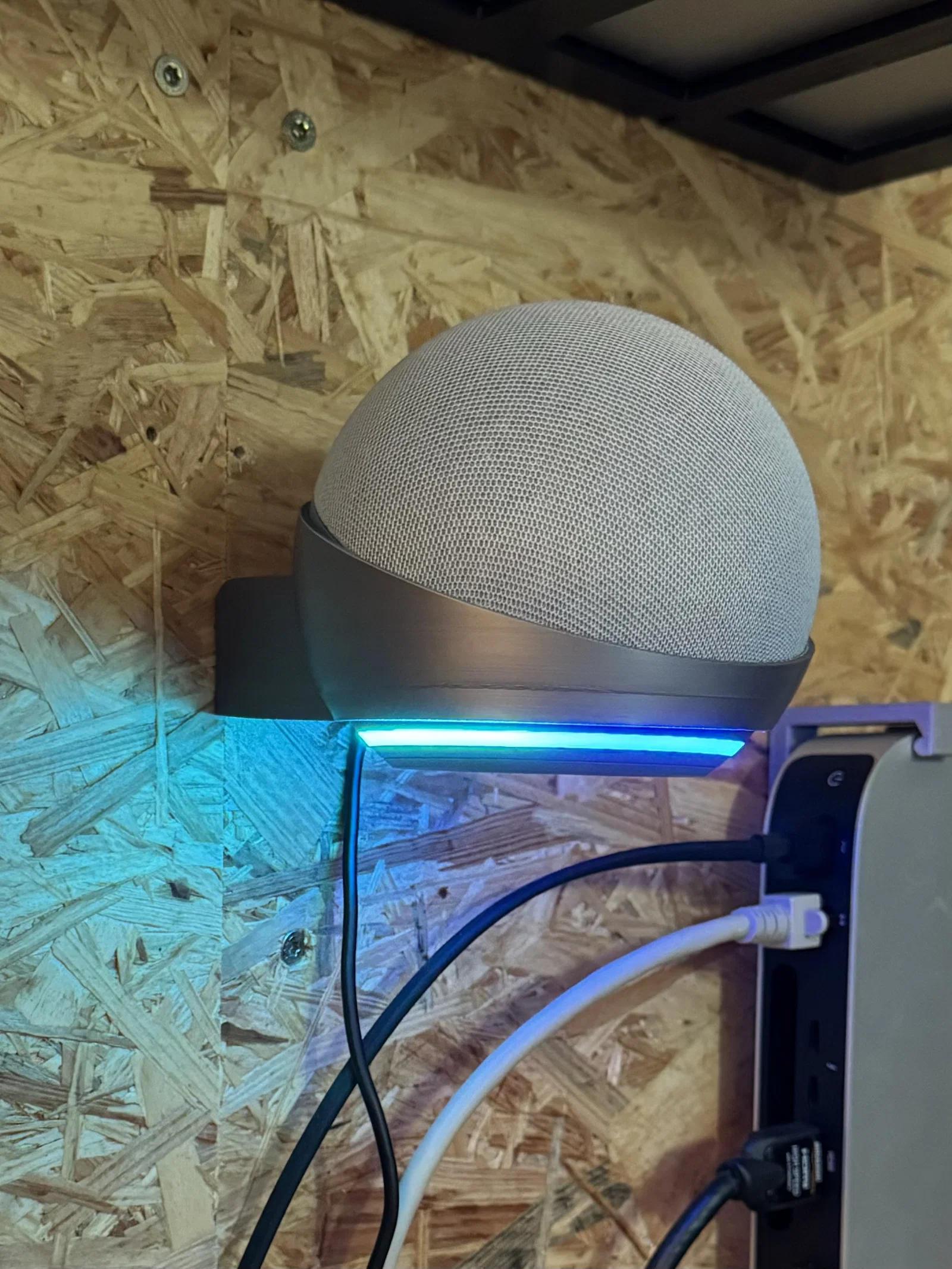

Tâm của hai lỗ bắt vít cách nhau 44mm. Echo Dot thế hệ 4 & 5 có đường kính 100mm. Với ngàm này, loa sẽ nhô ra khỏi tường khoảng 120mm.

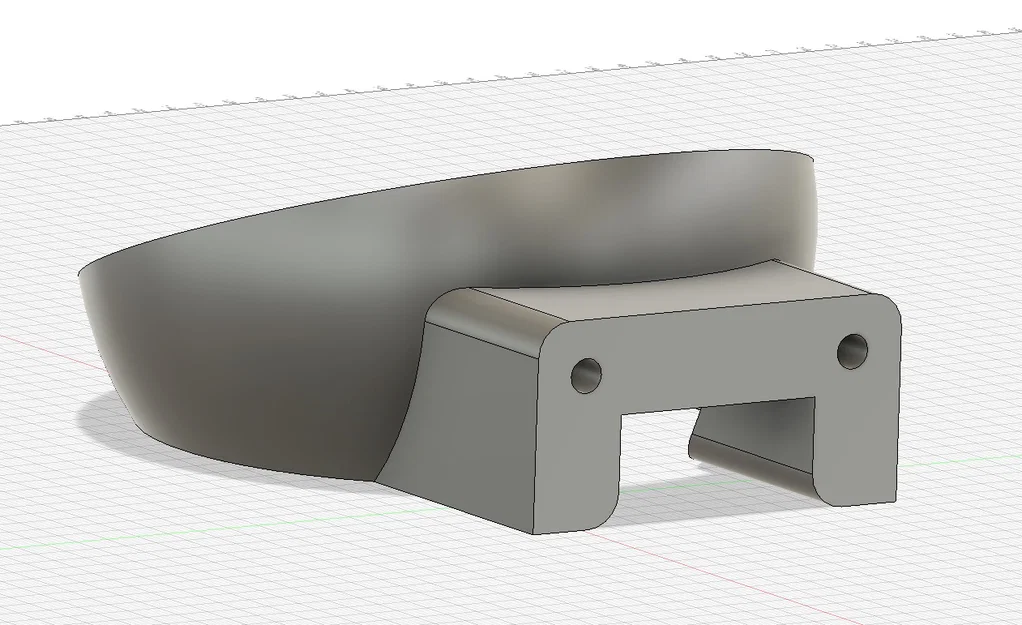

Lỗ cho vít là 5mm và được khoét âm vào một lỗ 10mm. Lỗ vít dạng countersunk. Mình dùng vít gỗ 4,5 x 40. Mình có kèm một mẫu canh khoan (drill guide), kích thước đúng như ngàm gốc khi áp lên tường, để bạn canh vị trí lỗ dễ hơn và đo thăng bằng bằng thước nivo.
Mình in bằng PLA có support, 6 walls và 25% infill ở layer 0.2mm. Khi gắn lên tường nhìn khá chắc chắn.
