Núm chỉnh độ mịn Eureka Mignon MCI Mk2 (Setting Dial)

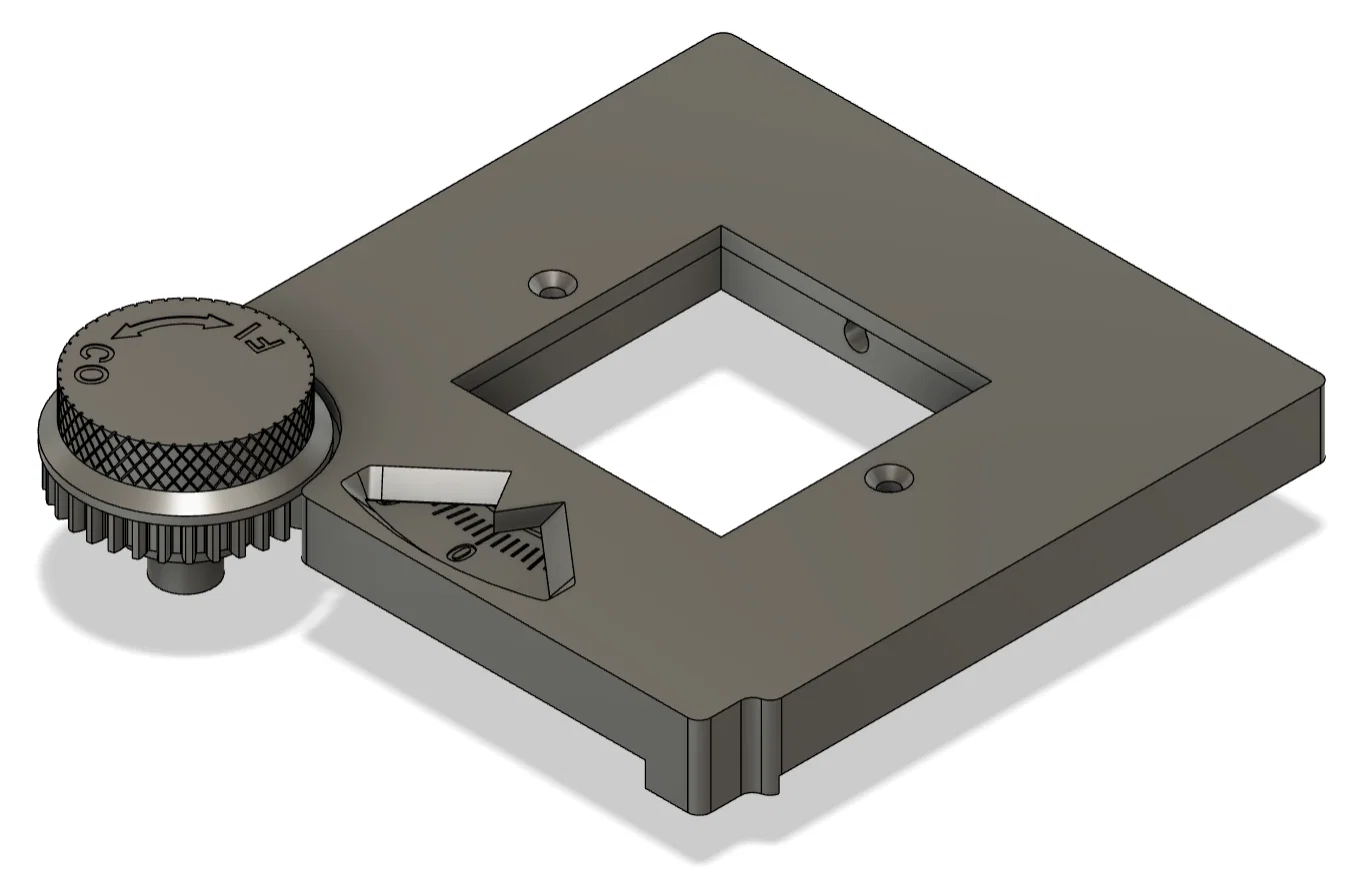

Đây là Fine Grind Setting Dial cho Eureka Mignon MCI.

Có vài mẫu cho các đời mới hơn nhưng lại không có cho MCI, nên mình quyết định làm một cái cho MCI mà mình đang dùng.

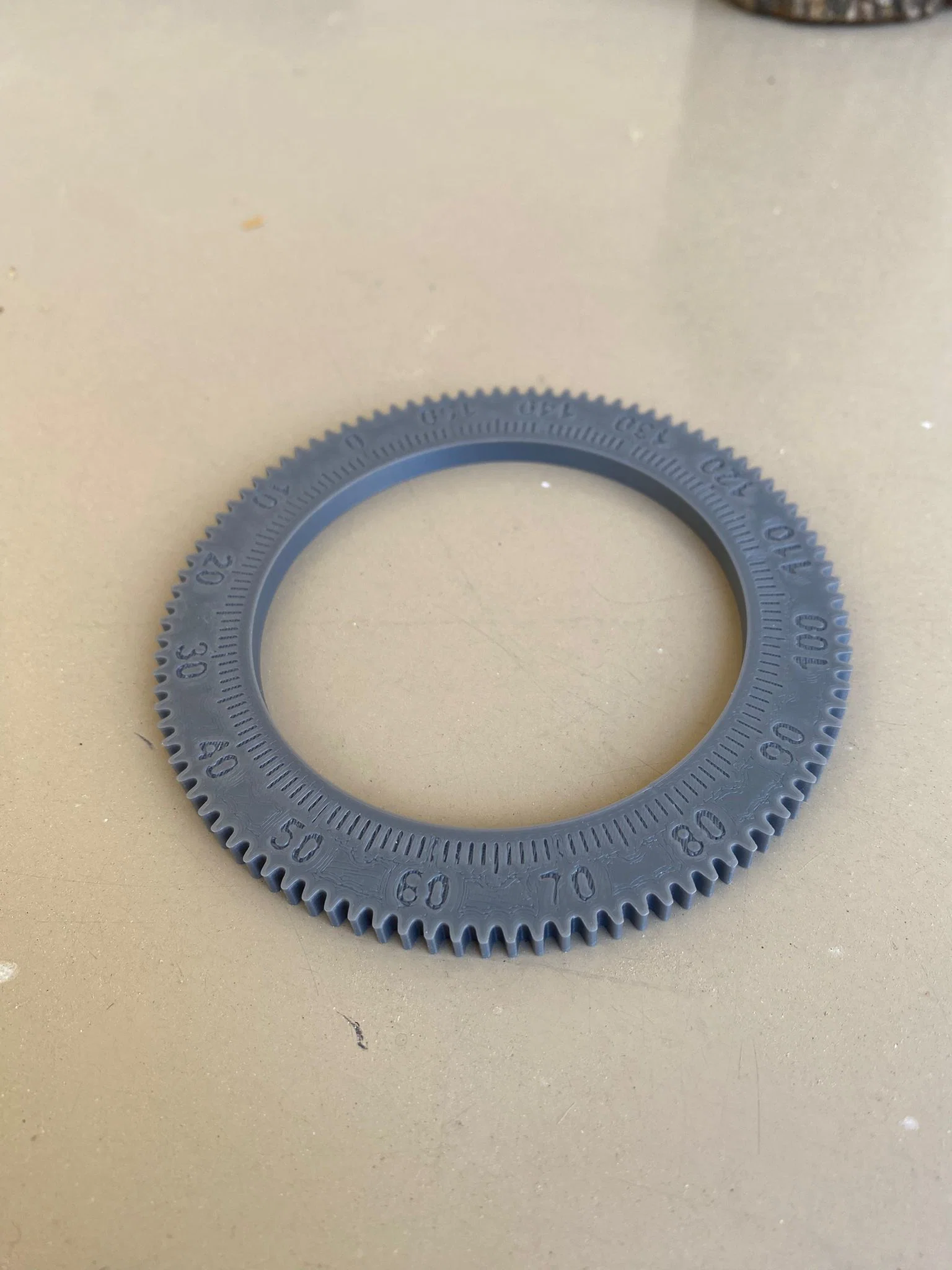

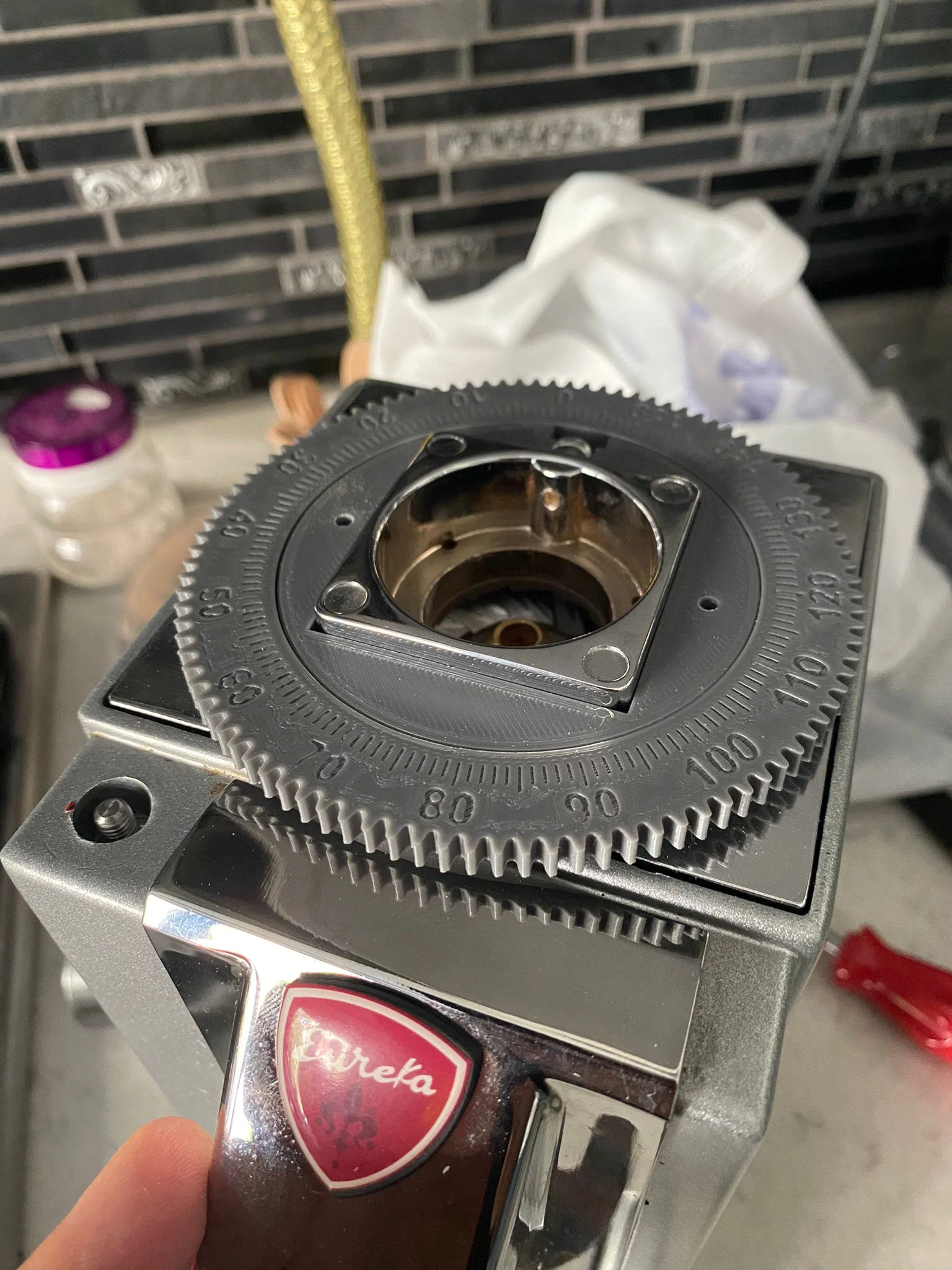

Gear Ratio là ⅓ nên với 33 trên Knob và 99 trên Main Gear, thang chia của dial được chia thành 160.

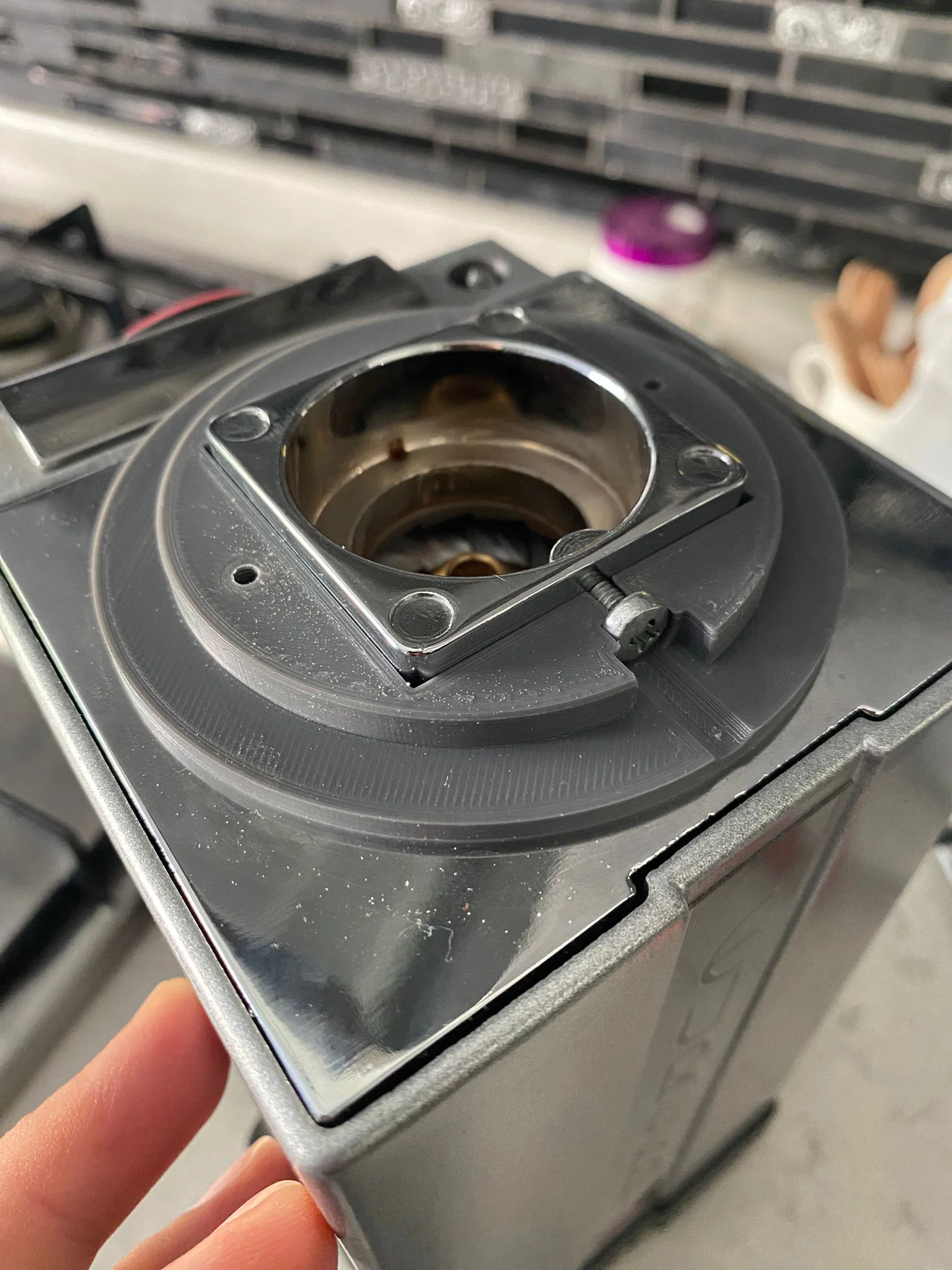

Vì mình không dùng hopper screw để gắn hopper, nên độ sâu của vít được chỉnh lại chỉ để giữ phần base.

Tháo knob zin bằng cách vặn về phía coarse.

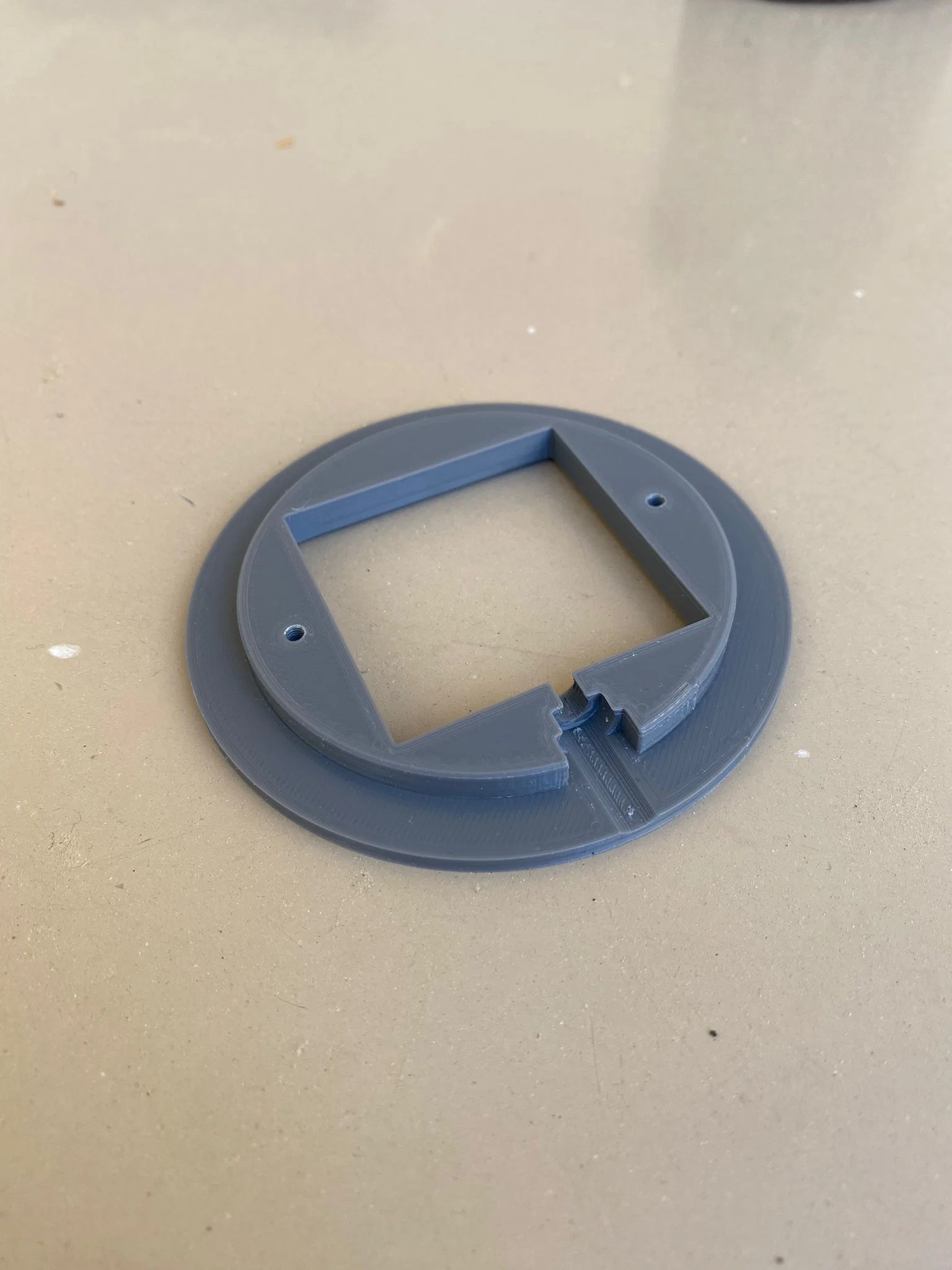

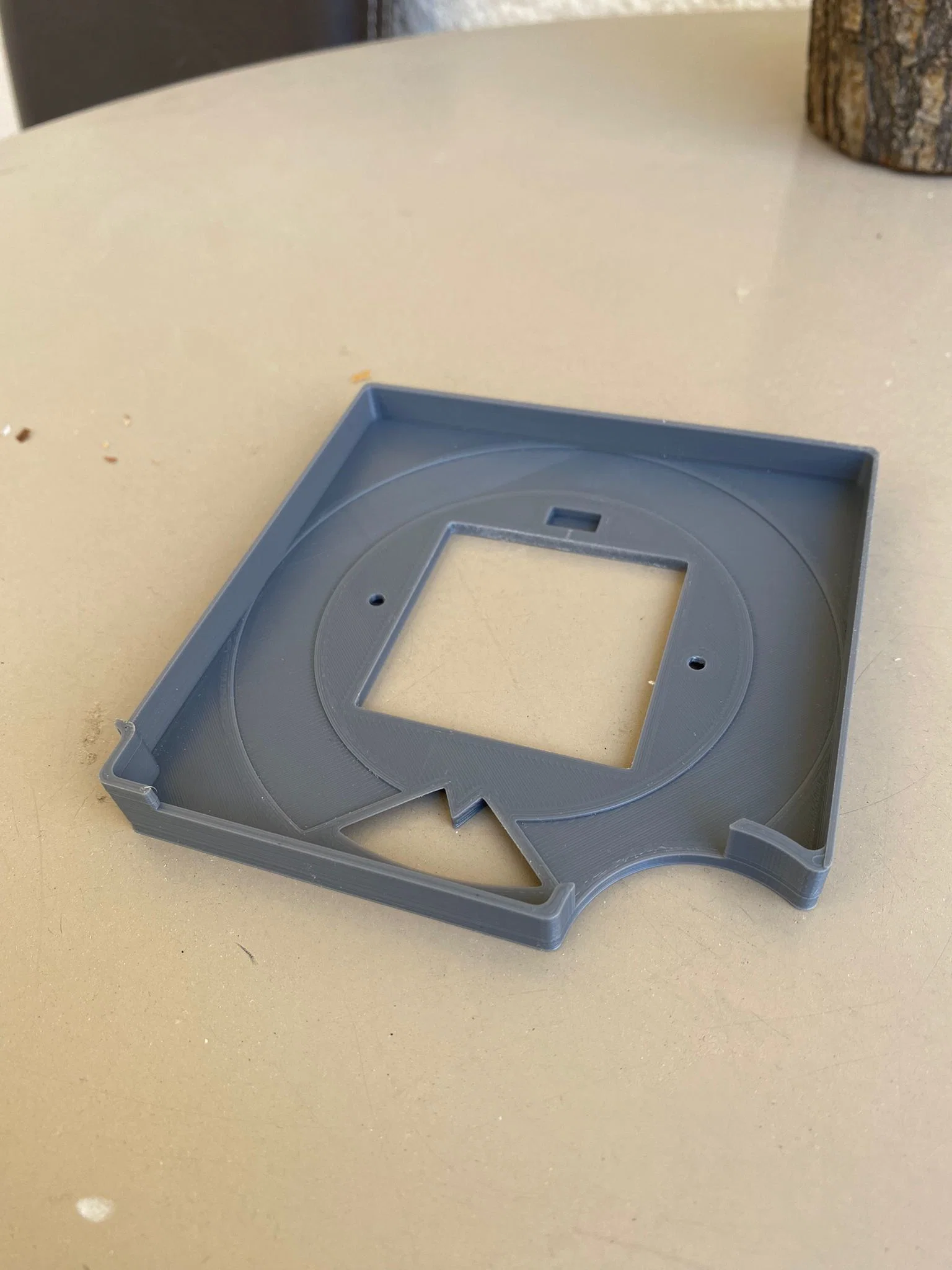

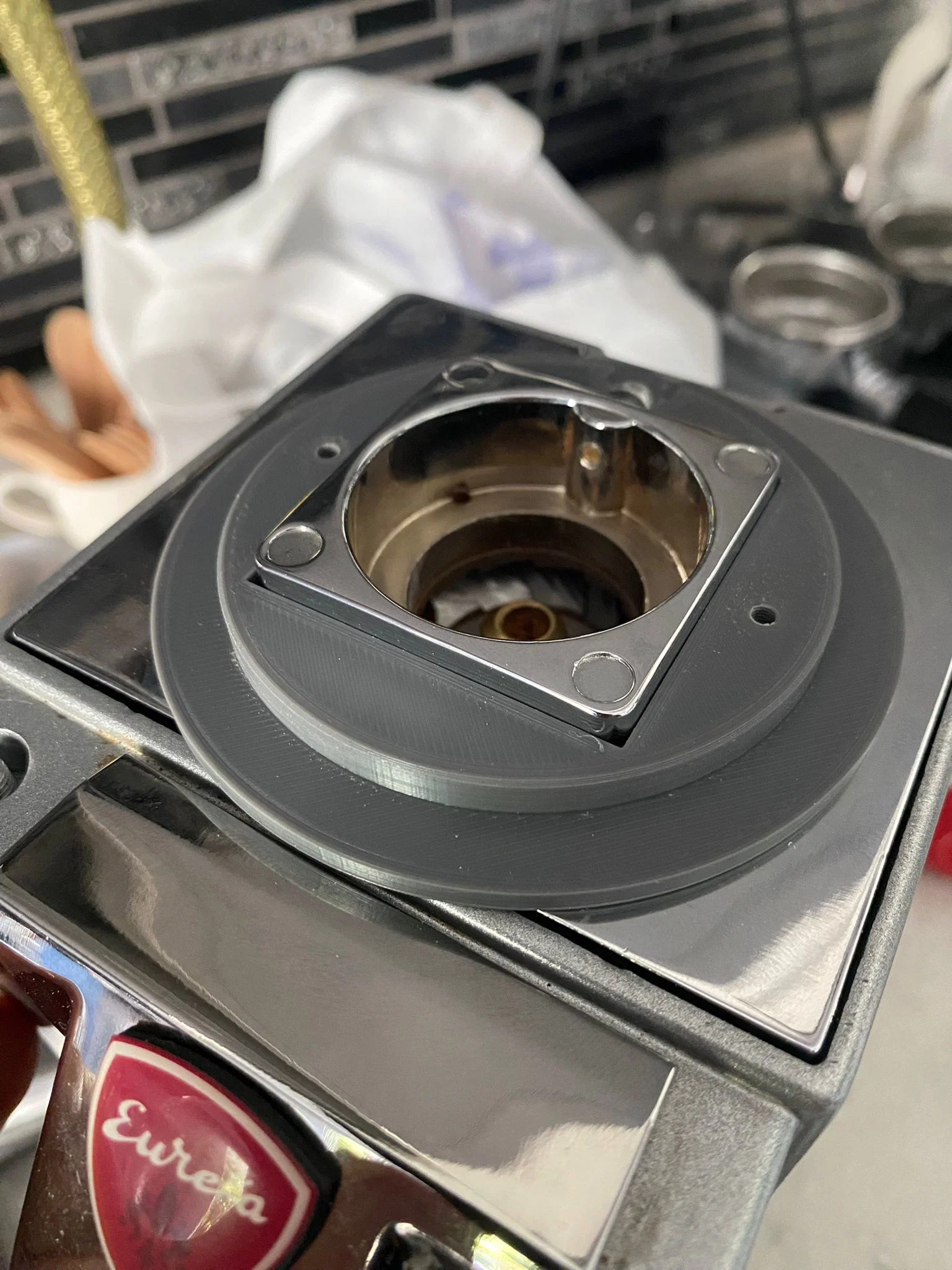

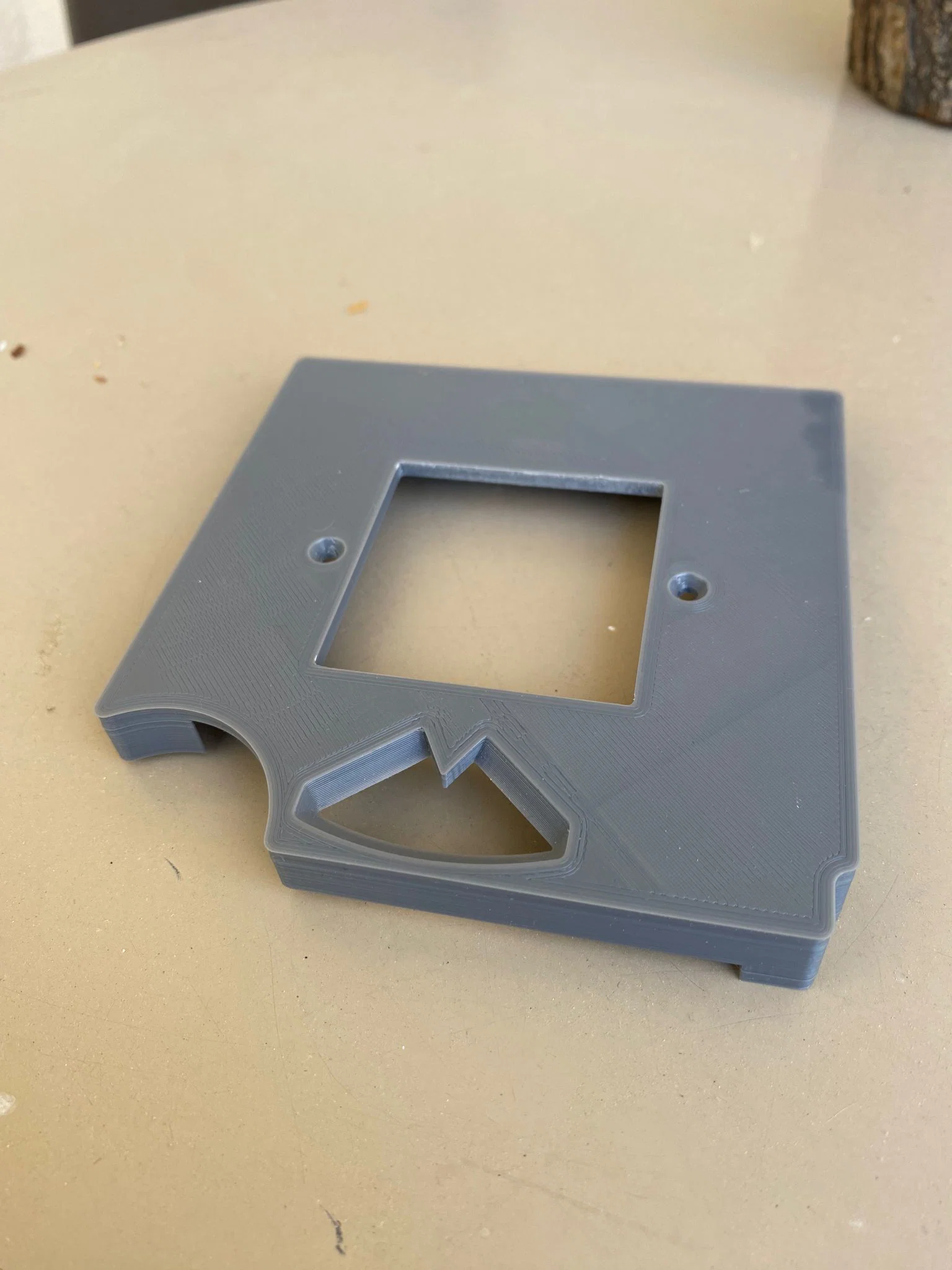

Trước tiên lắp base, dùng hopper screw để cố định nó, sau đó lắp knob và vặn về phía fine. Khi bạn cảm thấy lực siết mạnh thì vặn ngược lại về phía coarse cho tới khi hai main grind gears không còn chạm nhau nữa nhưng gần như sắp chạm. Làm bước này bằng cách vặn con ốc ở giữa của bộ gears bằng tay và cảm nhận. Ở điểm đó, lắp main gear sao cho mốc 0 hướng ra phía trước. Sau đó lắp cover và bắt vít lại. Dùng 2 con Flat Head Cap M3 x 10mm Screws.

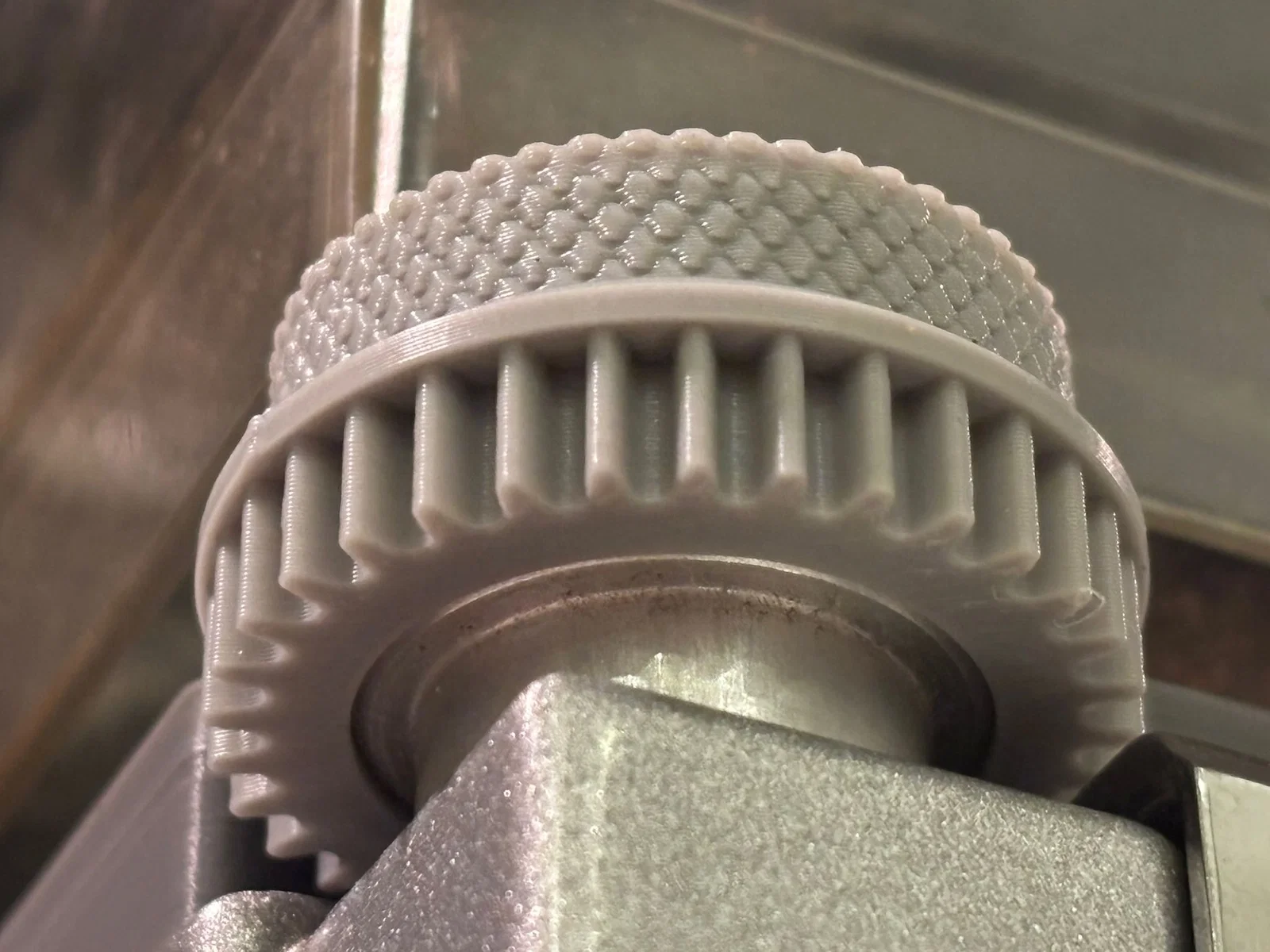

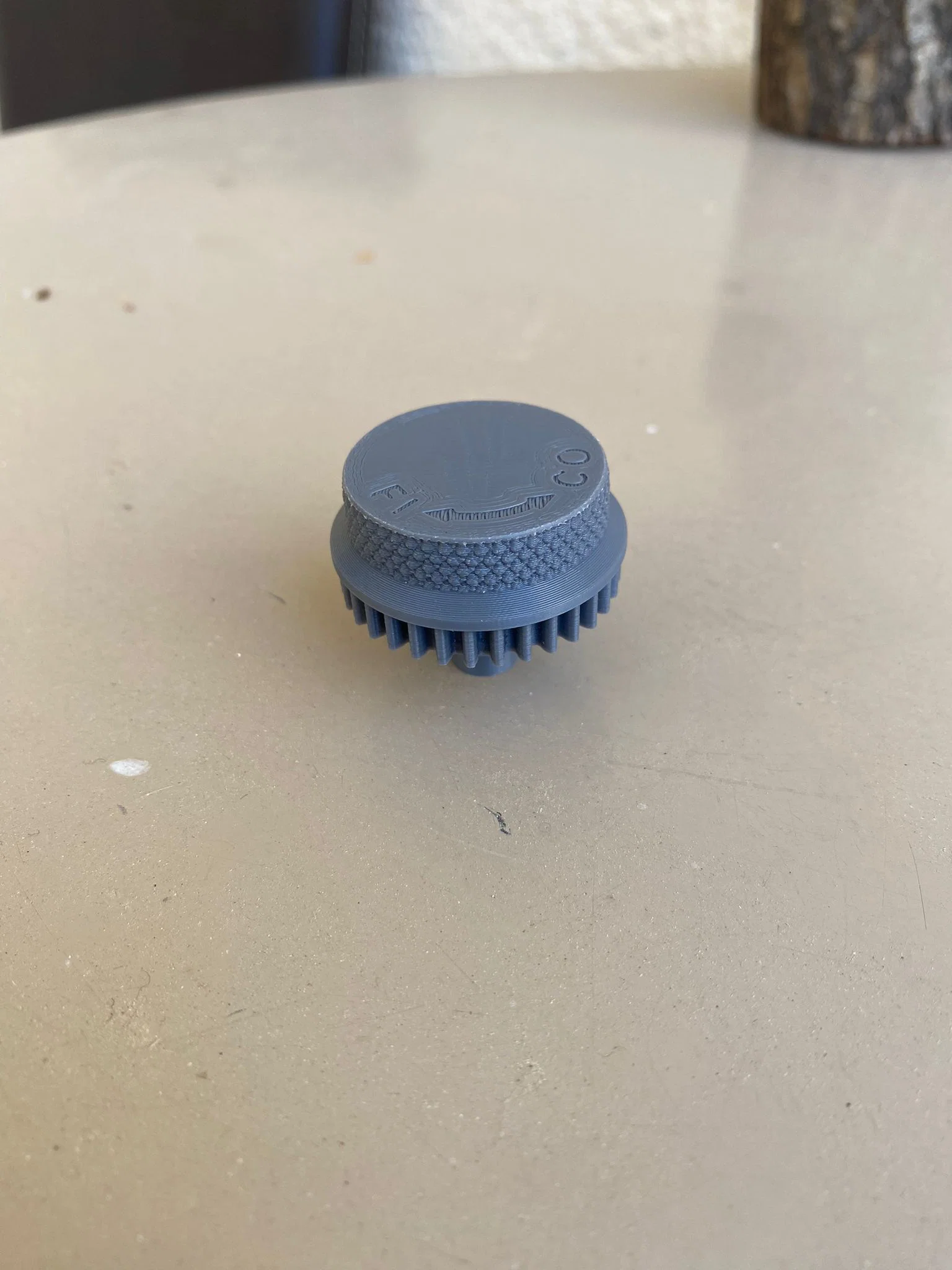

Hiện có 3 phiên bản Knob.
1. Bản không có ren trong; nếu bạn có guide để taro ren 5mm thì chọn bản này và taro bằng guide (mình nghĩ cách này tốt hơn).
2. Bản có ren trong. Mình chưa thử bản này, nhưng nếu bạn không có guide thì dùng bản này và thử xem. Không chắc là có in được trên máy in 3D không, nhưng chắc sẽ có người cần và thử, hy vọng sẽ để lại bình luận ở đây :)

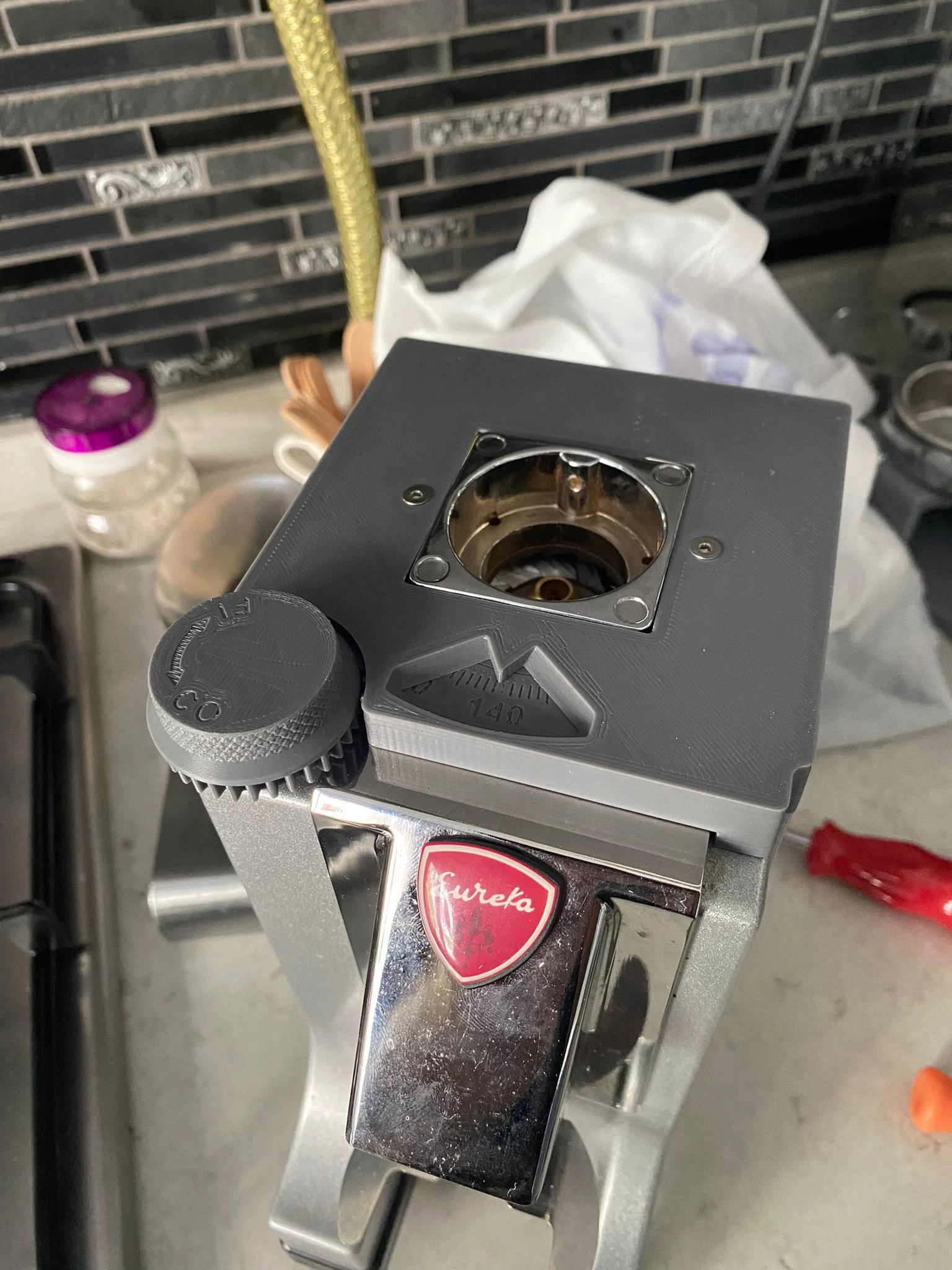

3. Bản có thể lắp lên knob zin như @GrafvonTrips_1886948 gợi ý, cảm ơn ý tưởng này. Mình nghĩ bản này dễ làm và hữu dụng hơn. Knob_V2 chính là bản này.

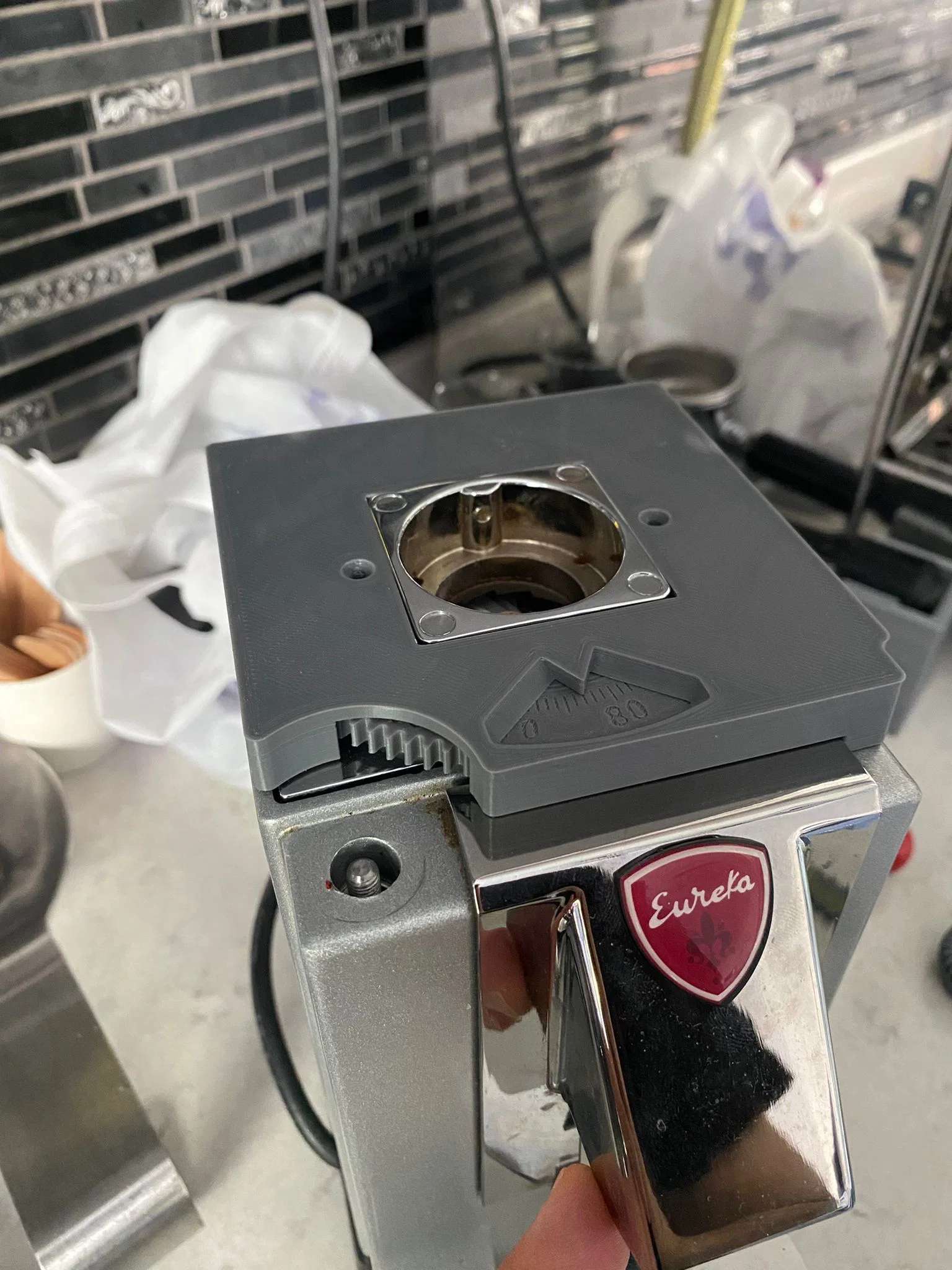

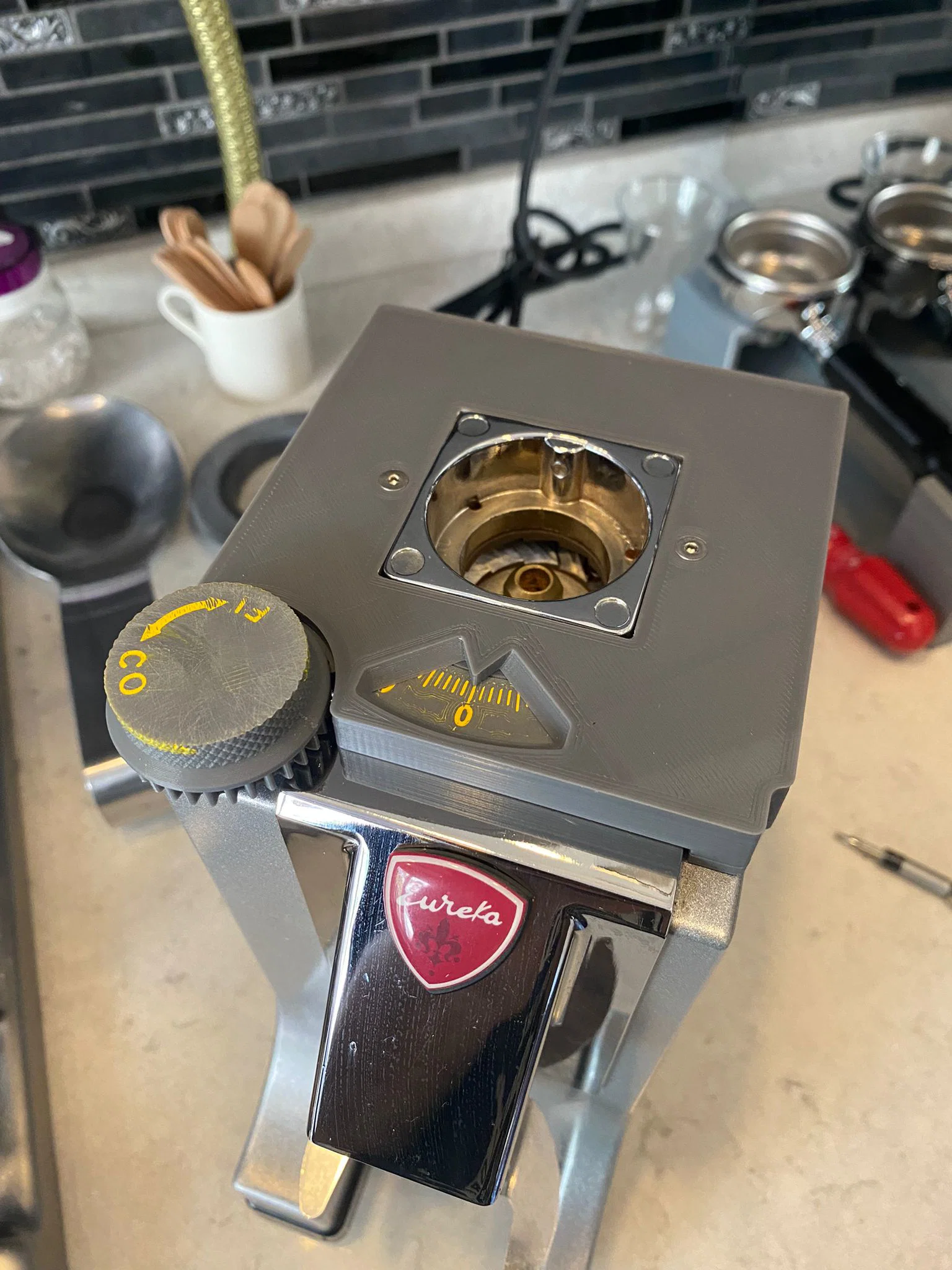

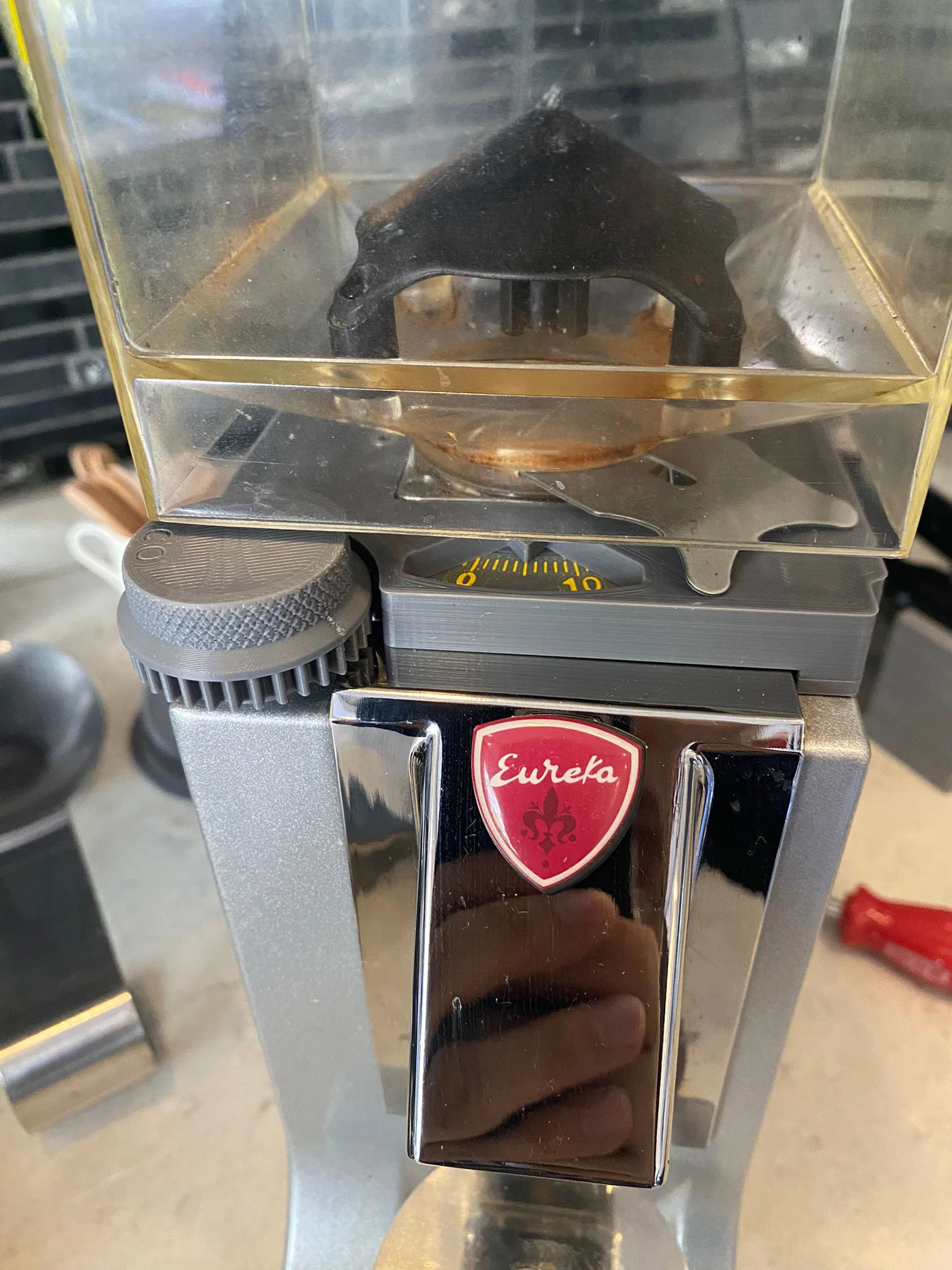

Gắn hopper vào là xài được rồi :)

Mình sơn các vạch chỉnh, số và chữ bằng sơn xịt acrylic. Bạn có thể dùng mask để sơn rồi lau phần sơn dư trên bề mặt bằng thinner.

Model được tối ưu cho First layer 0.27mm và Layer thickness 0.15mm.
