Ngàm gắn Cartographer cho Switchwire (Switchwire Cartographer Mount)
Ngàm gắn Cartographer probe cho Switchwire/Enderwire, remix từ x carriage và belt grippers để chừa chỗ cho đầu dò và dây. Cần thêm 2 heatset inserts, đi dây theo rãnh x endstop. Offset X=0, Y=24.75mm.
Mô tả

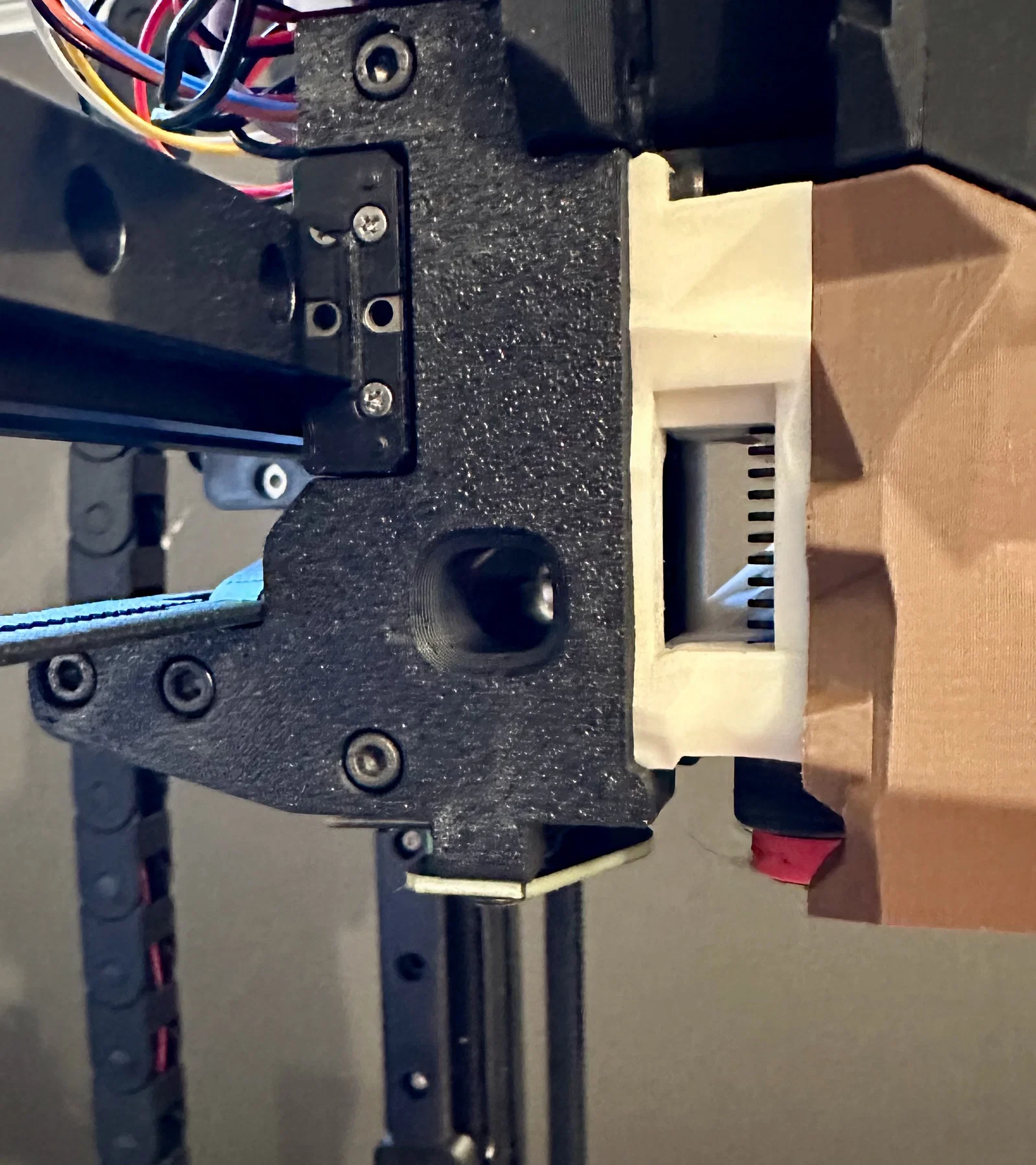

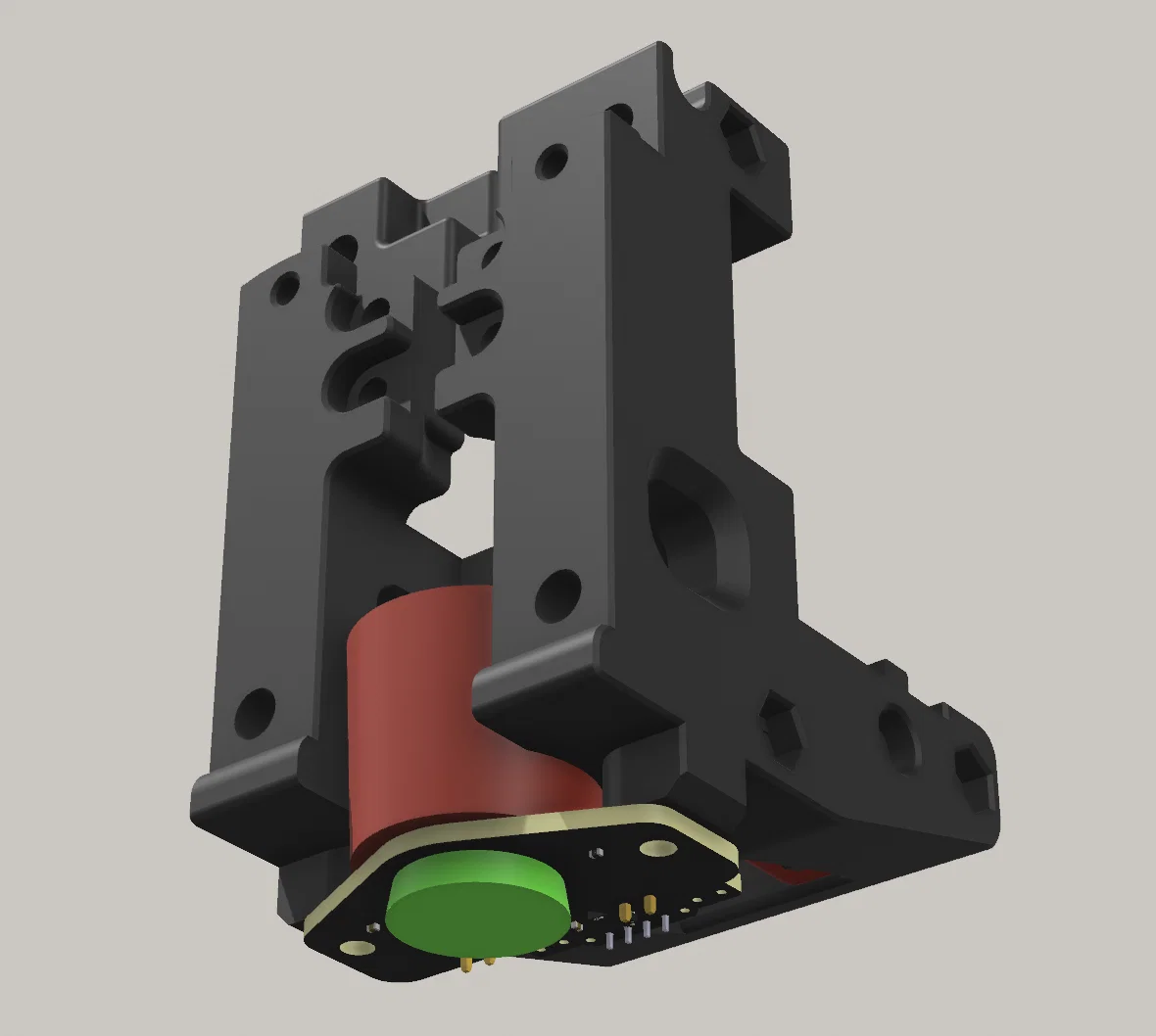

Ngàm gắn đầu dò Cartographer cho Switchwire/Enderwire. Đây là bản remix từ x carriage và các belt grippers để chừa khoảng trống cho đầu dò và dây.
Bộ ngàm cần thêm 2 heatset insert gắn vào mặt dưới của carriage, và có sẵn khoảng hở để đi dây lên theo đúng các rãnh chung với dây x endstop và các ngàm probe thông thường. Dùng kiểu Cartographer probe “normal”. Tất cả chi tiết được in theo standard Voron settings: carriage in cùng hướng như mặc định, còn belt grippers mới thì in với mặt dây đai úp xuống (belt side down). Theo thiết kế, vị trí ngàm sẽ cao hơn đầu nozzle khoảng 2.7mm vì được canh theo revo hotend.
Offset X = 0, offset Y = 24.75mm (tính trong CAD).
