Prusa XL - Mod in TPU mềm (Soft TPU) bằng bypass con lăn

Prusa XL & soft TPU

Với filament TPU mềm đến rất mềm, lực cản trong các ống PTFE quá cao nên máy không kéo nổi để in, kể cả khi đã tắt filament sensor.

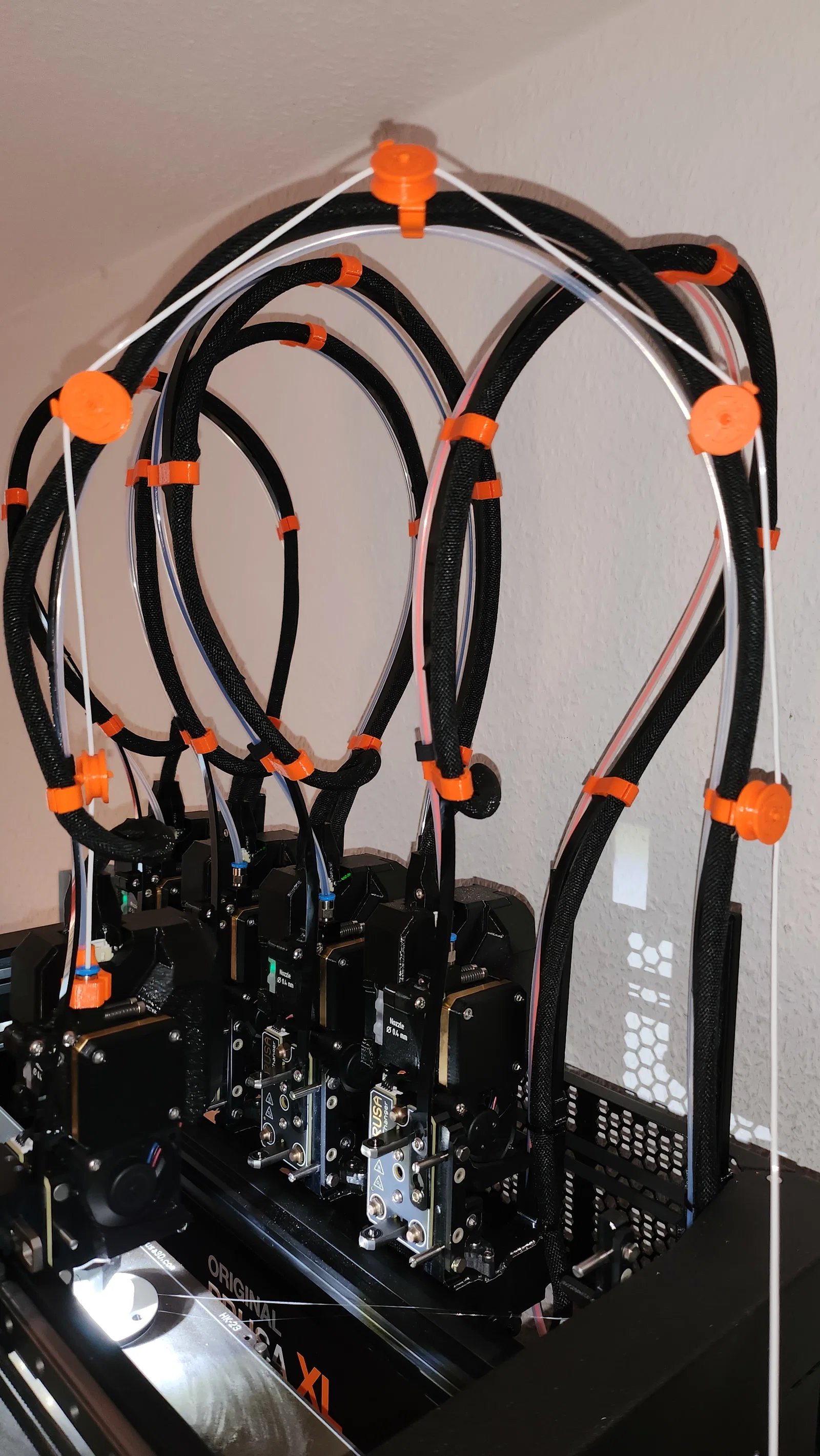

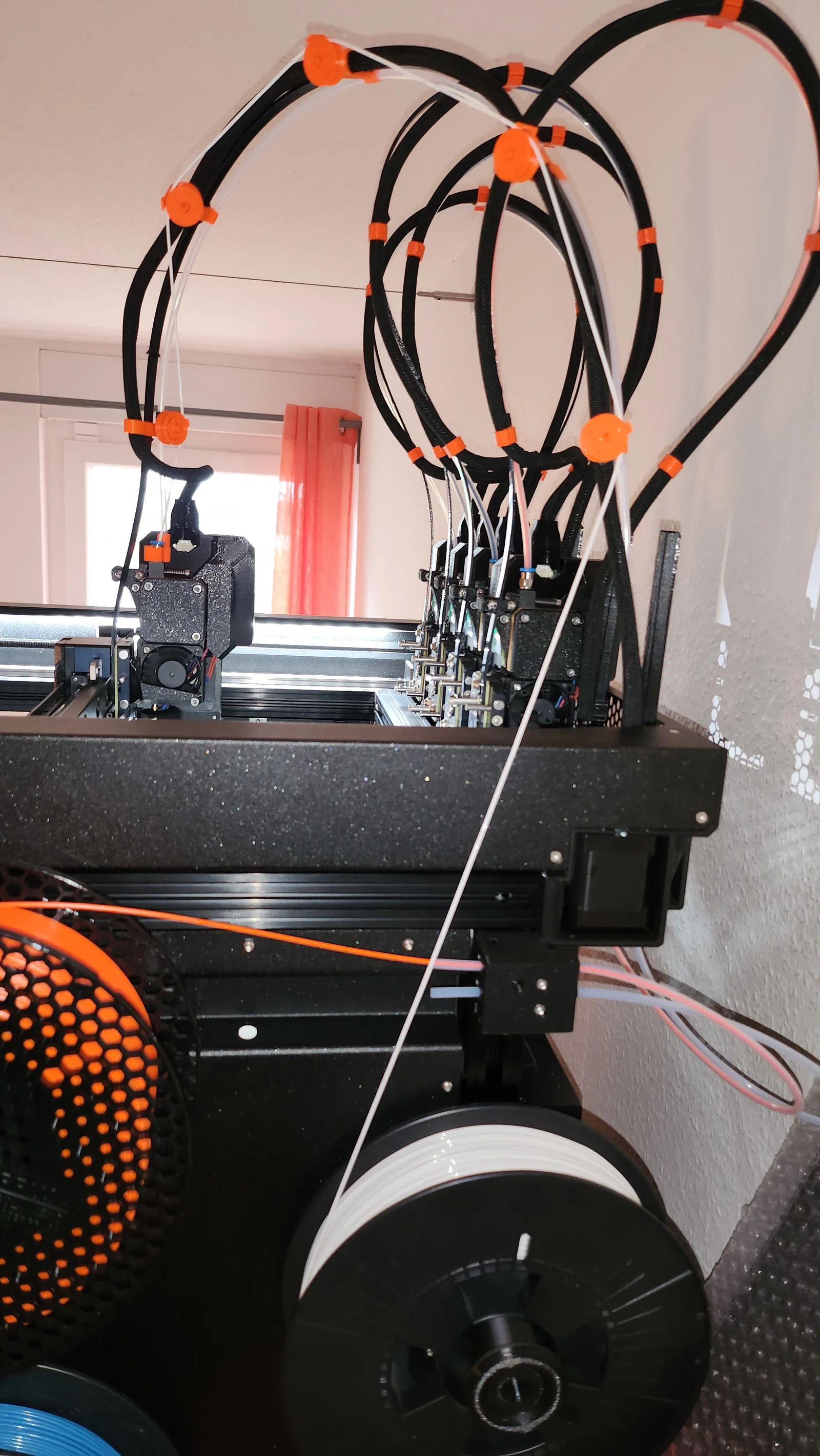

Mình làm một đường bypass có con lăn dùng ball bearing cho mục đích này. Mình tận dụng giá treo cuộn số 6, vốn không dùng tới trên máy bản 5 đầu in (5 head). Nếu cần, bạn có thể tìm phần spool holder đã được chỉnh sửa trong tài khoản của mình.

Phần bearings hơi “khó chịu” vì mọi thứ phải làm rất nhỏ và nhẹ, nhưng kết quả in TPU của mình giờ rất ngon.

Tất cả chi tiết đều in bằng PETG của Prusa. Nếu dùng PLA thì sẽ dễ “gỡ” ball bearings ra hơn, nhưng PETG cũng làm được.

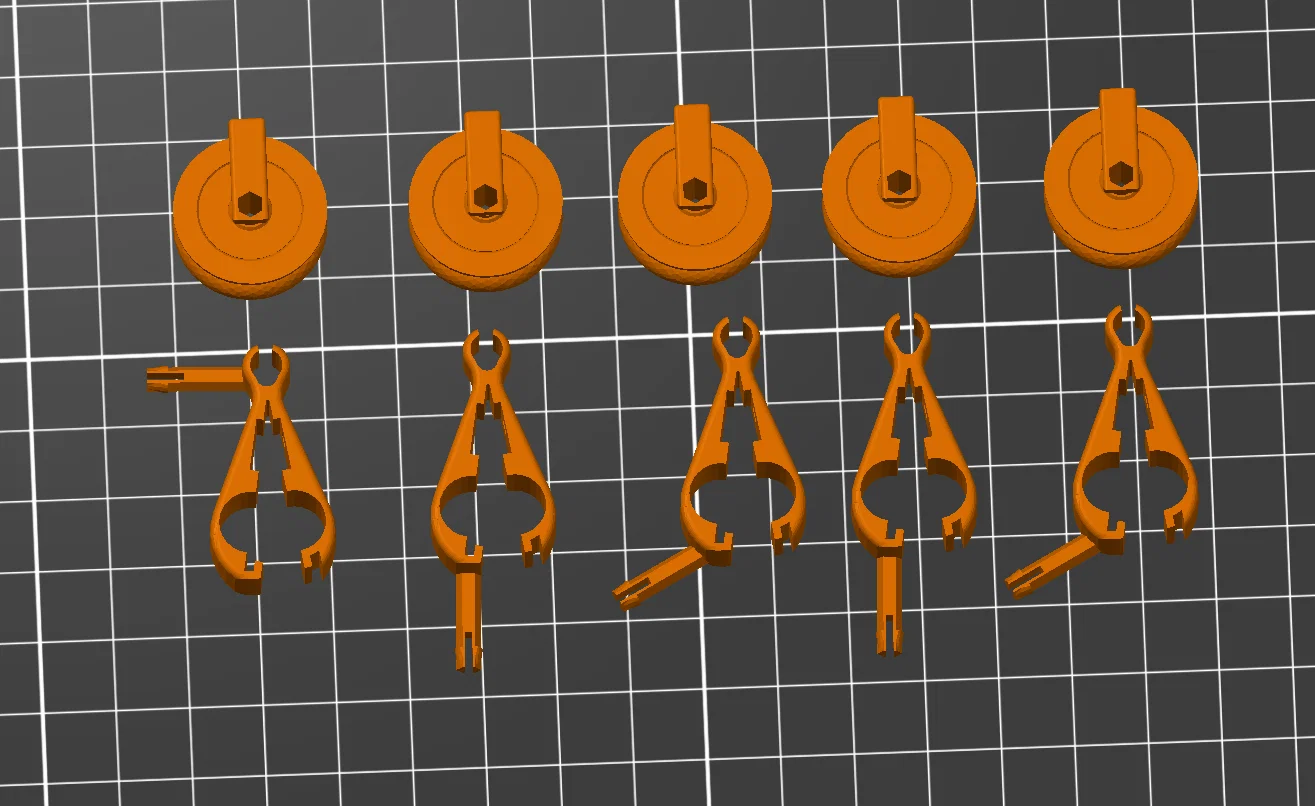

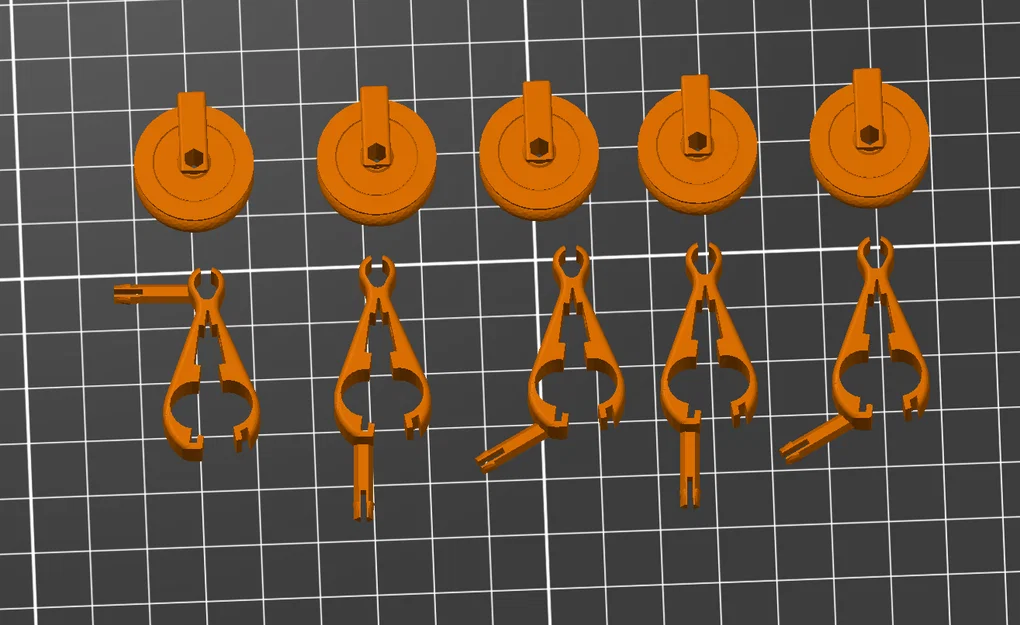

Cài đặt in (Print settings):

• Print profile: 0.10mm
• Infill: không quan trọng

Sau khi in xong, đặt ball bearings ở mặt phía trước (mặt này là mặt chi tiết nằm trên print bed) và dùng lục giác (Allen key) 3mm để ép xuyên qua phần lỗ hexagon. Phần này sẽ khá chặt, nhưng vậy là ổn. Nhớ canh cho hexagon được ép đúng vào giữa trục (axle) và đúng vị trí.

Bearings (V4):

Lựa chọn tốt nhất vì rất dễ tách các viên bi ra khỏi vỏ:
Chỉ cần dùng kéo nhỏ cắt các chỗ nối giữa các viên bi, rồi xoay con lăn một lúc đến khi nó chạy trơn.

Bearings (V2 & V3):

Giữ chi tiết với cây Allen đang cắm trong đó, rồi bẻ cụm ball bearings tới lui để các phần tách ra. Có 3 phần chuyển động cọ vào nhau. Sau đó xoay con lăn đến khi nó chạy trơn. Cái này có thể mất thời gian và hơi lắt nhắt, nhưng kiên nhẫn chút là sẽ được một con lăn chạy rất nhẹ...

If bạn không “handle” nổi việc in bearing, mình có tạo nhiều kiểu khác nhau, cứ thử xem cái nào hợp nhất với bạn

Lắp ráp (Assemble):

Di chuyển hotend bên phải vào khoảng giữa print bed, sau đó thay các cable clip zin bằng các clip đã in và canh lại sao cho đường đi filament hợp lý.

Bản mod này chỉ làm cho extruder bên phải. Nếu bạn muốn dùng bên trái, bạn nên chỉnh lại clip tương ứng để các rollers nằm bên trái.

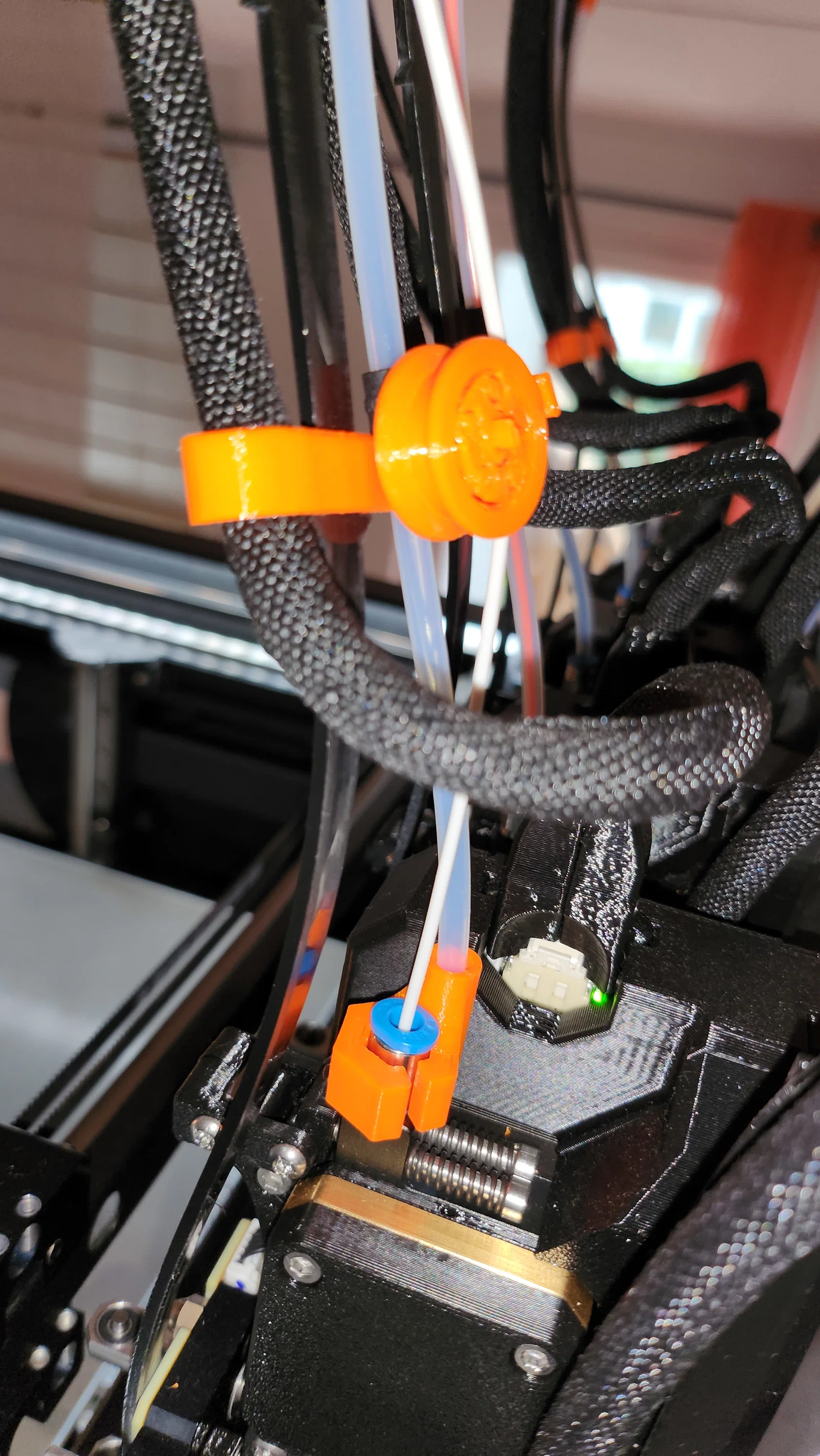

Bạn có thể tải PTFE holder trên hotend (thấy trong hình) ở đây của Bernd.
