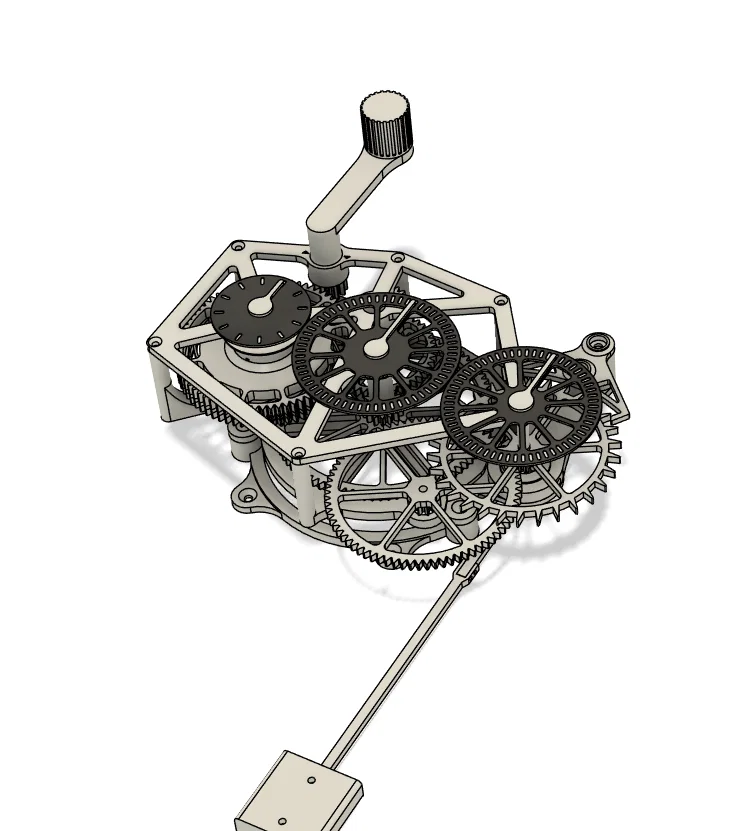

Đồng hồ cơ hoàn toàn (Fully Mechanical Clock) in 3D

Như đã nói ở trên, vui lòng chỉ in khi bạn có kiến thức về CAD, vì mẫu này cần cá nhân hoá mới chạy được!!! Về cơ bản đây chỉ là một template thôi!

Để làm mẫu này bạn cần: -10x vòng bi 16x5x5mm (mình dùng dung dịch làm tan để rửa hết mỡ trong vòng bi, giảm ma sát rất nhiều!)

-1x bu lông M5x30mm (đầu bu lông đường kính tối đa 10.5mm)

-12x bu lông M5x~16mm (đầu bu lông đường kính tối đa 10.5mm)

-7x bu lông M4x10mm

-5x bu lông M4x5-16mm (đầu chữ V)

-10+x bu lông M3x10mm

-1x đai ốc M5

-~15 long đền (washer) M5

-Một số ốc để bắt lên tường

-Một cục tạ (weight) khoảng 750g đến 1,5kg

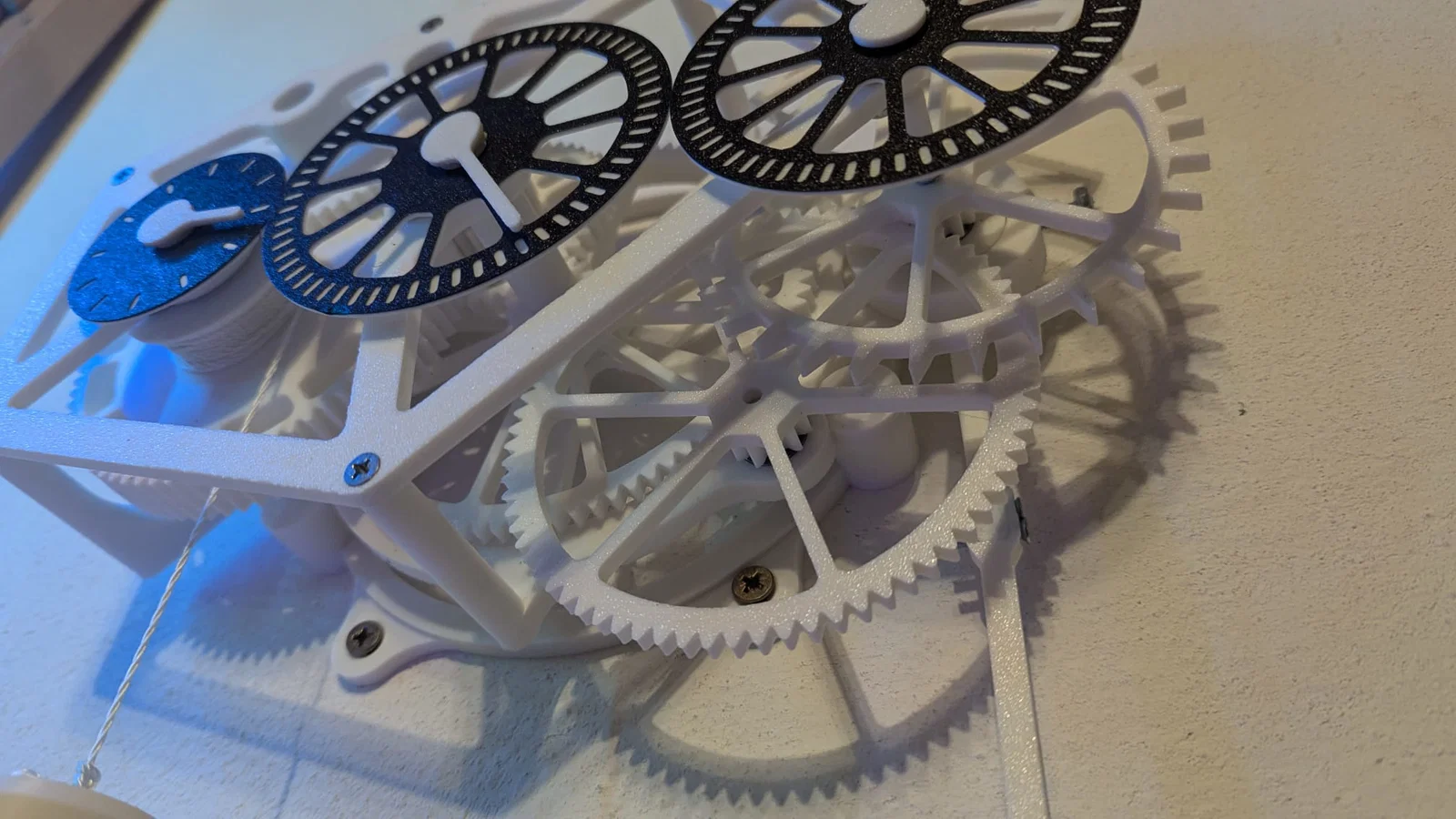

Đầu tiên in hết tất cả chi tiết, rồi đóng (dùng búa) toàn bộ vòng bi vào các lỗ đường kính 16mm. Nếu muốn, bạn có thể rửa bỏ mỡ trên các bánh răng để giảm ma sát. Sau đó bắt bu lông để lắp tất cả bánh răng vào đúng vị trí của nó, tự taro bu lông vào nhựa (self-tap), đừng quên lót long đền M5 giữa bánh răng và vòng bi. Có một bánh răng có lỗ để đặt đai ốc: nhét đai ốc vào, rồi siết bu lông khi đã lắp lên vòng bi.

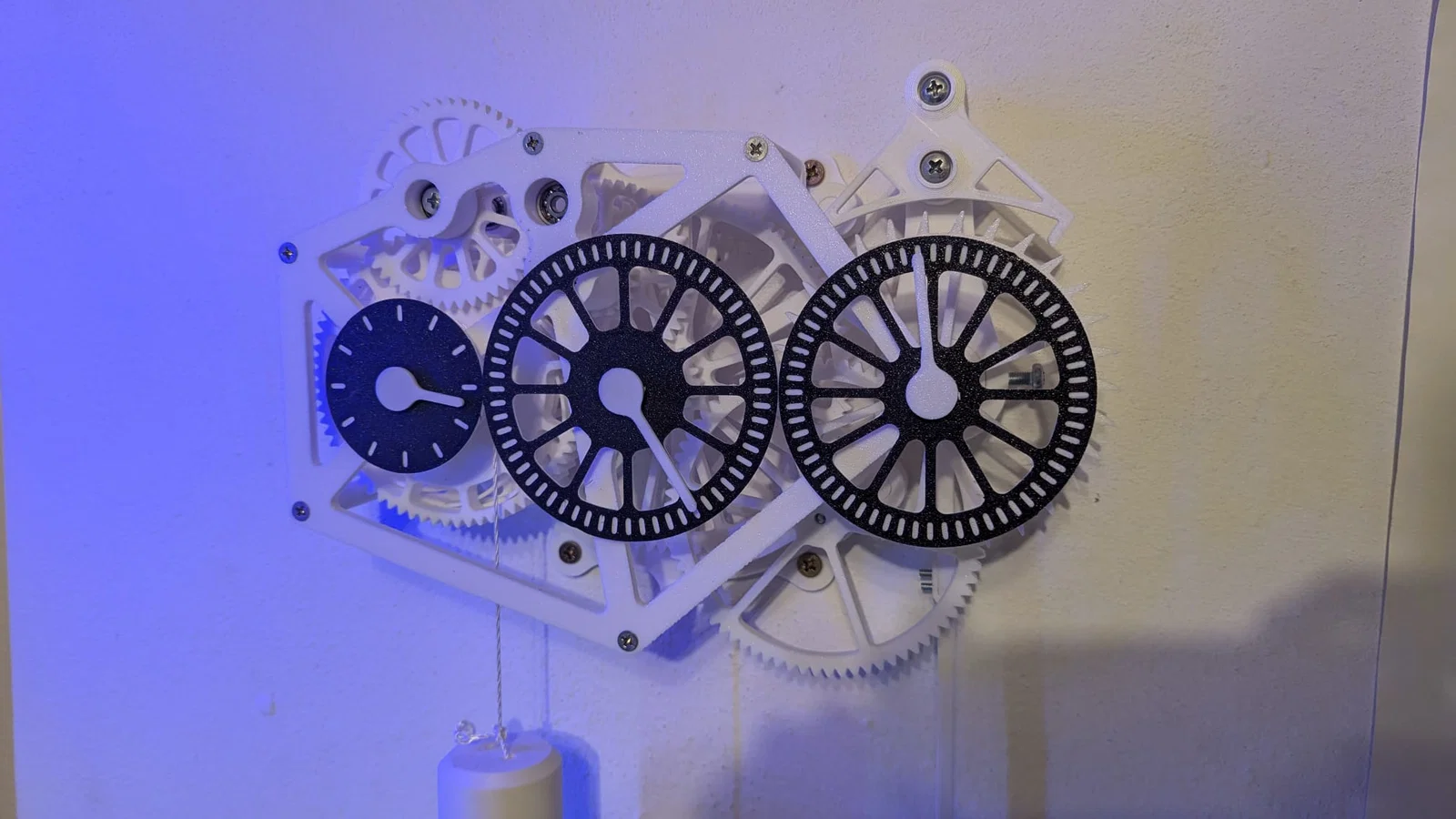

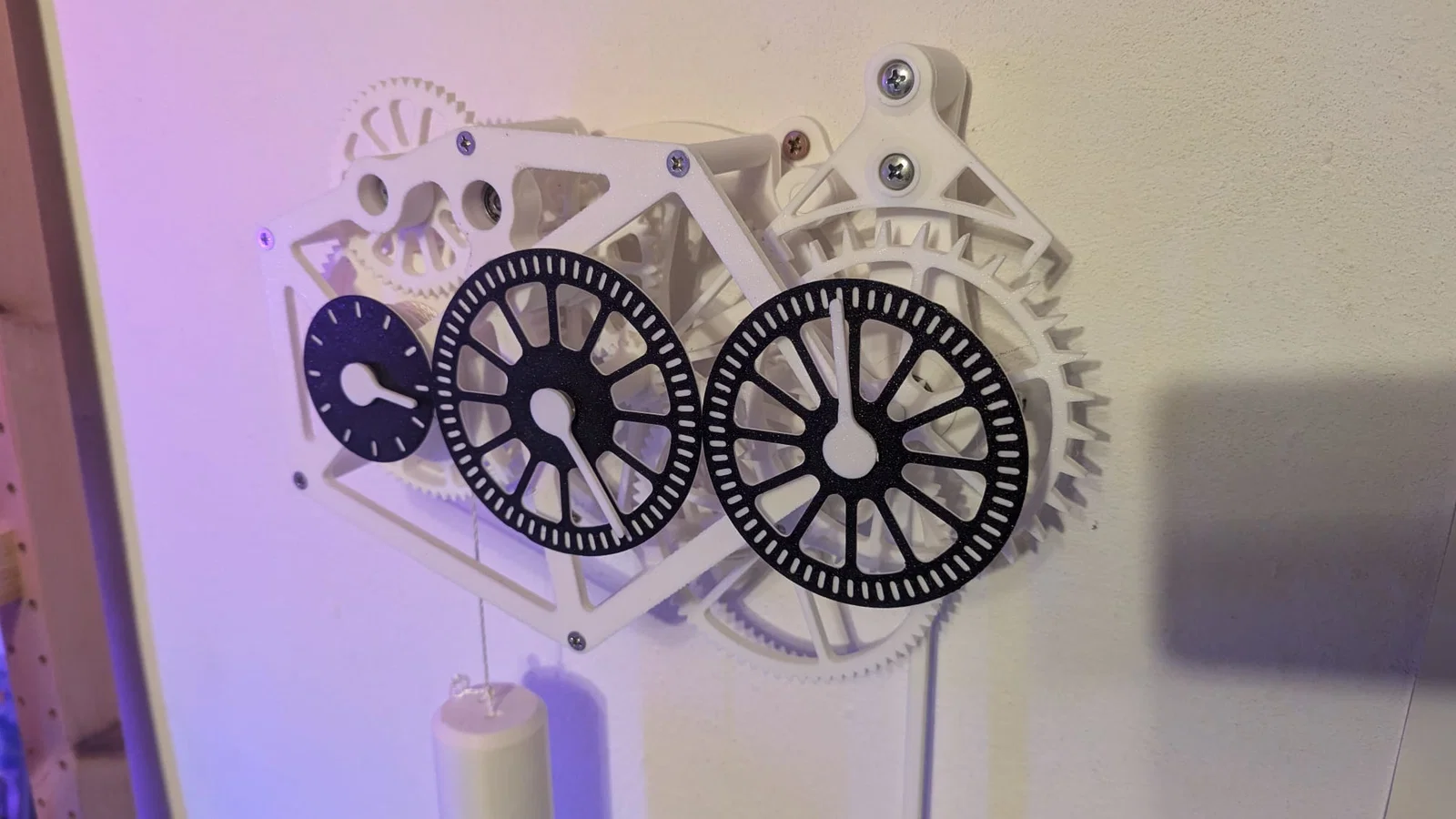

Nhớ đặt các ngàm/kẹp nhỏ giữ kim đồng hồ giữa bu lông và vòng bi ở phần đế trước. Gắn các mặt đồng hồ (clockfaces) lên đế trước. Tiếp theo, ghép các tay con lắc (pendel arms) thành một chuỗi gồm 5 hoặc 6 đoạn.

Rồi đặt mọi thứ đúng vị trí. Đặt một bu lông phía sau chân bộ thoát (escapement leg), nới ra và chỉnh cần bộ thoát (escapement lever) lệch nhẹ qua phải hoặc trái cho tới khi nghe tiếng “tích tắc” rõ, đều. Vặn bu lông lại. Treo lên tường.

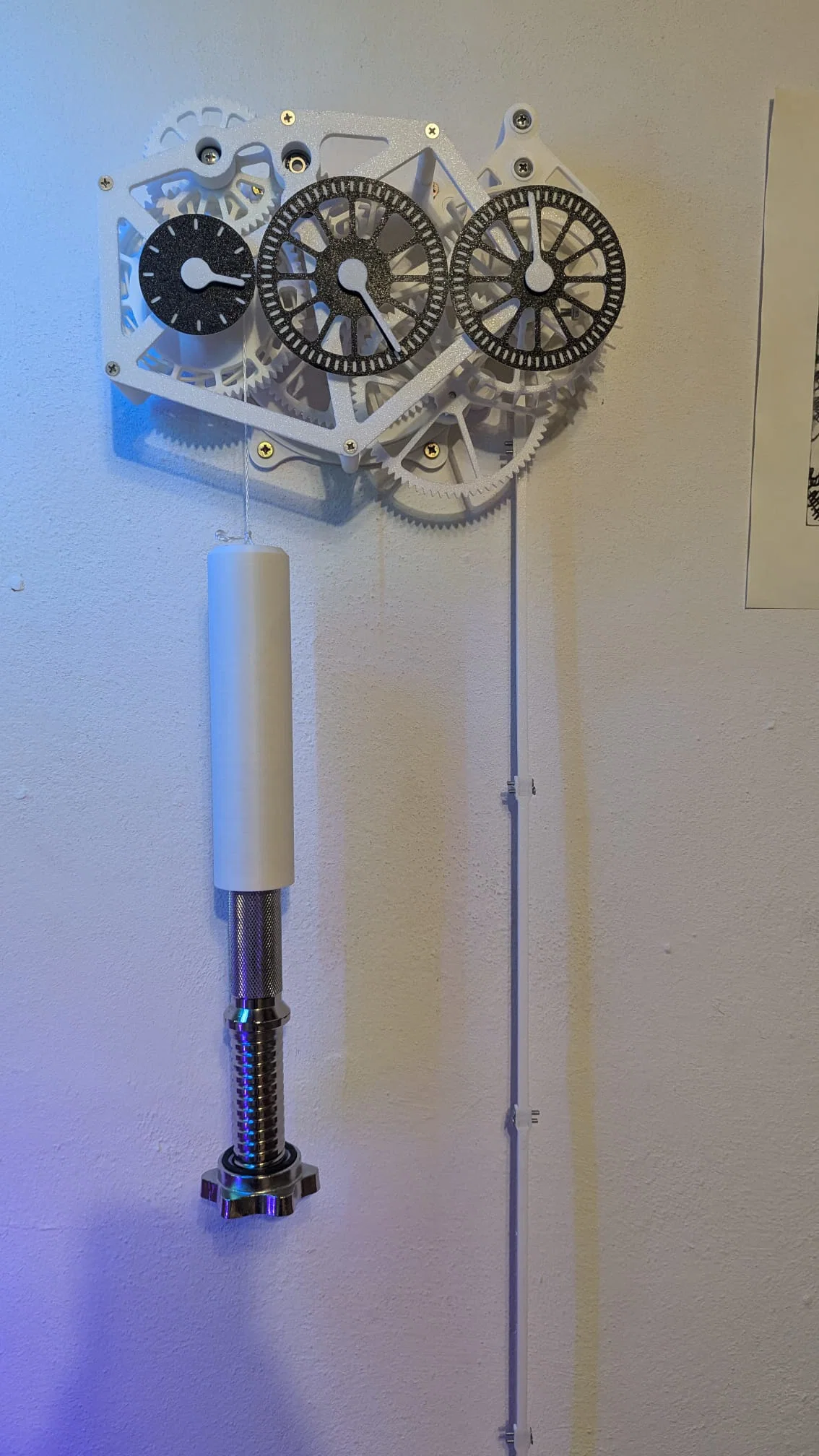

Kế đến, gắn cục tạ lên con lắc và vặn cố định, chỉnh lên xuống cho tới khi con lắc mất đúng 2 giây cho một lượt qua lại. Khởi động đồng hồ, đợi 1 phút, rồi bật timer và kiểm tra xem có đúng giờ không.

Mình đang làm một hướng dẫn lắp ráp bằng hình ảnh rõ ràng hơn.

Có thể mình thiếu vài món, nhưng chắc bạn vẫn làm được ổn bằng cách nhìn hình.
