Nam châm tủ lạnh Simon’s Cat V2

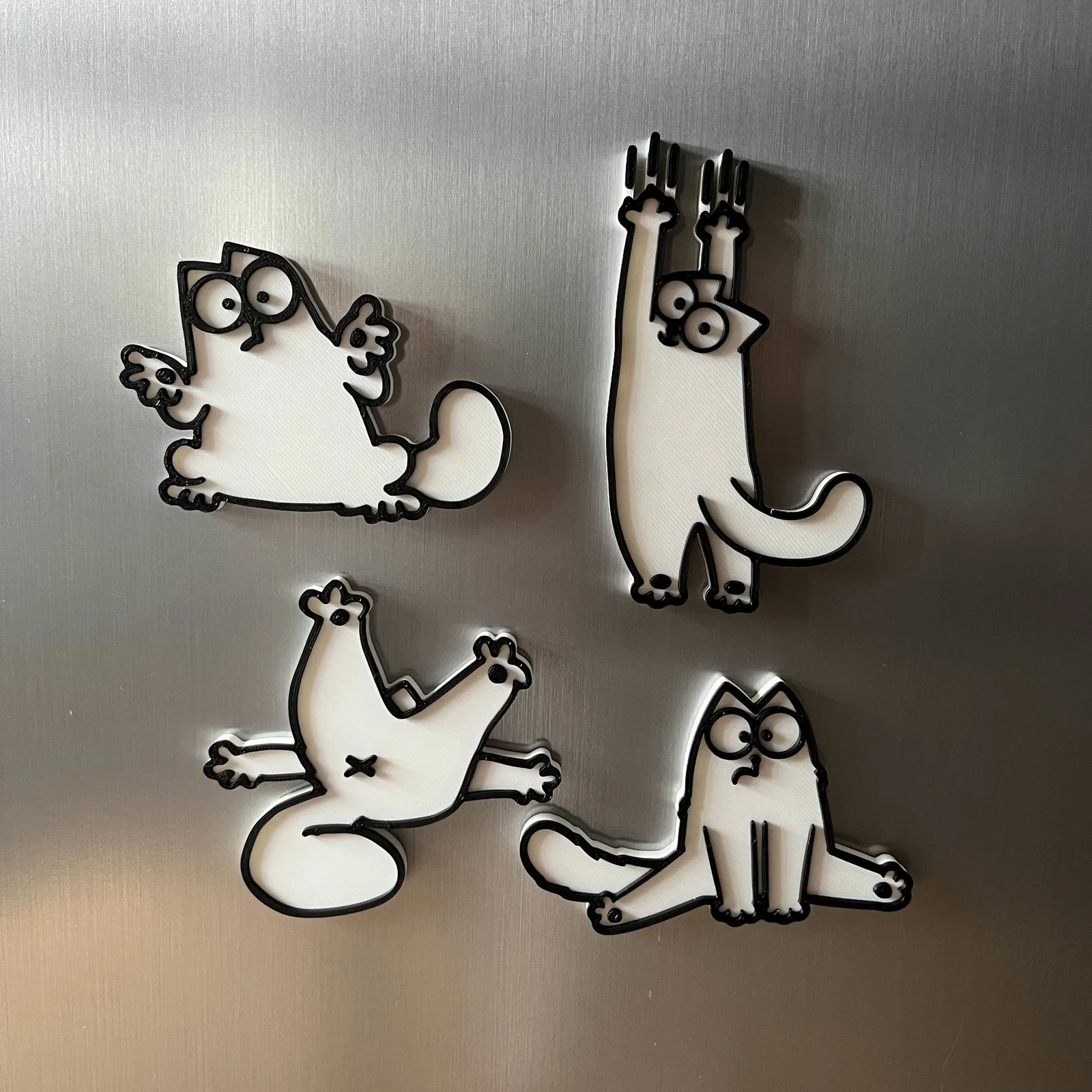

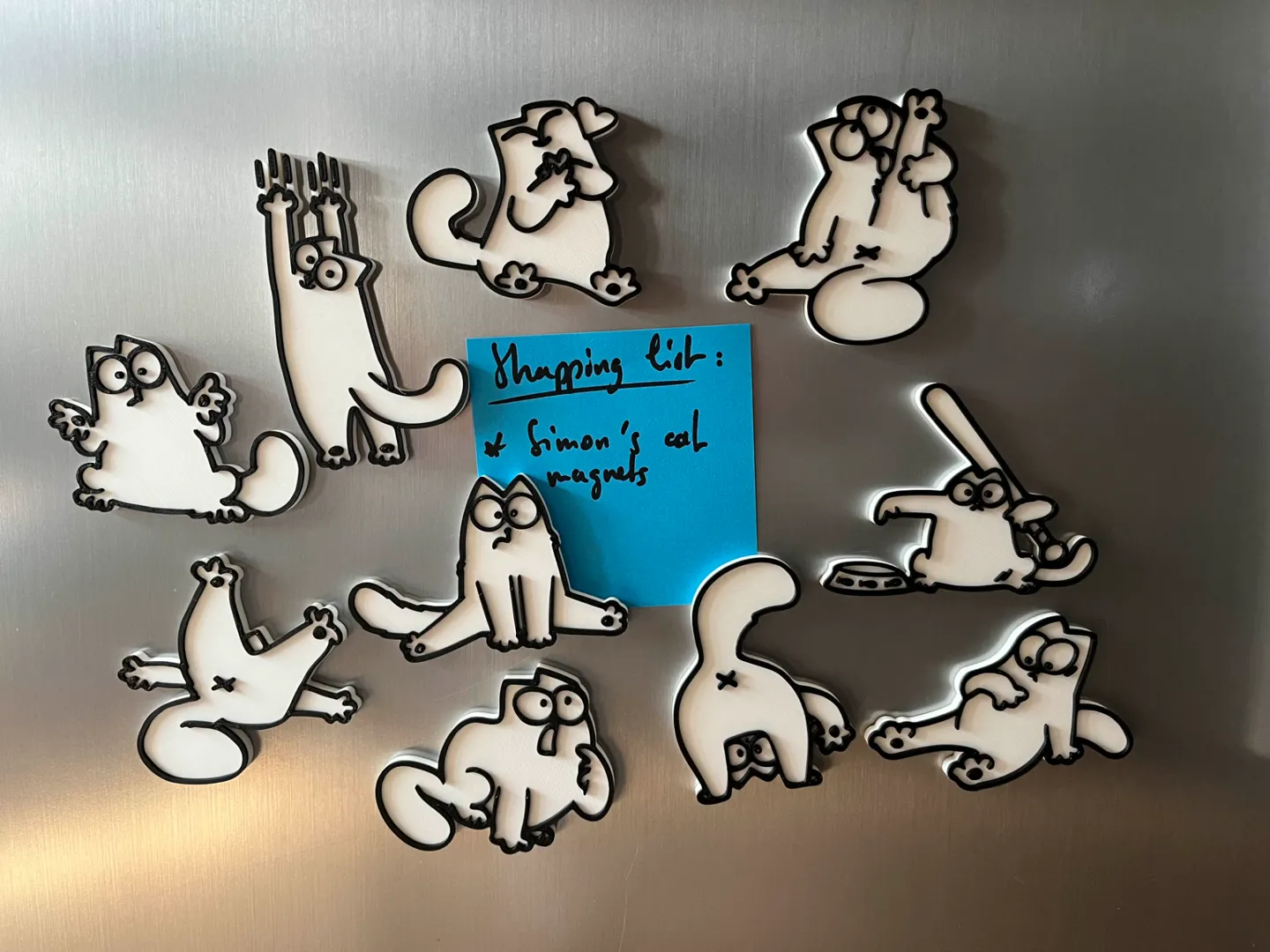

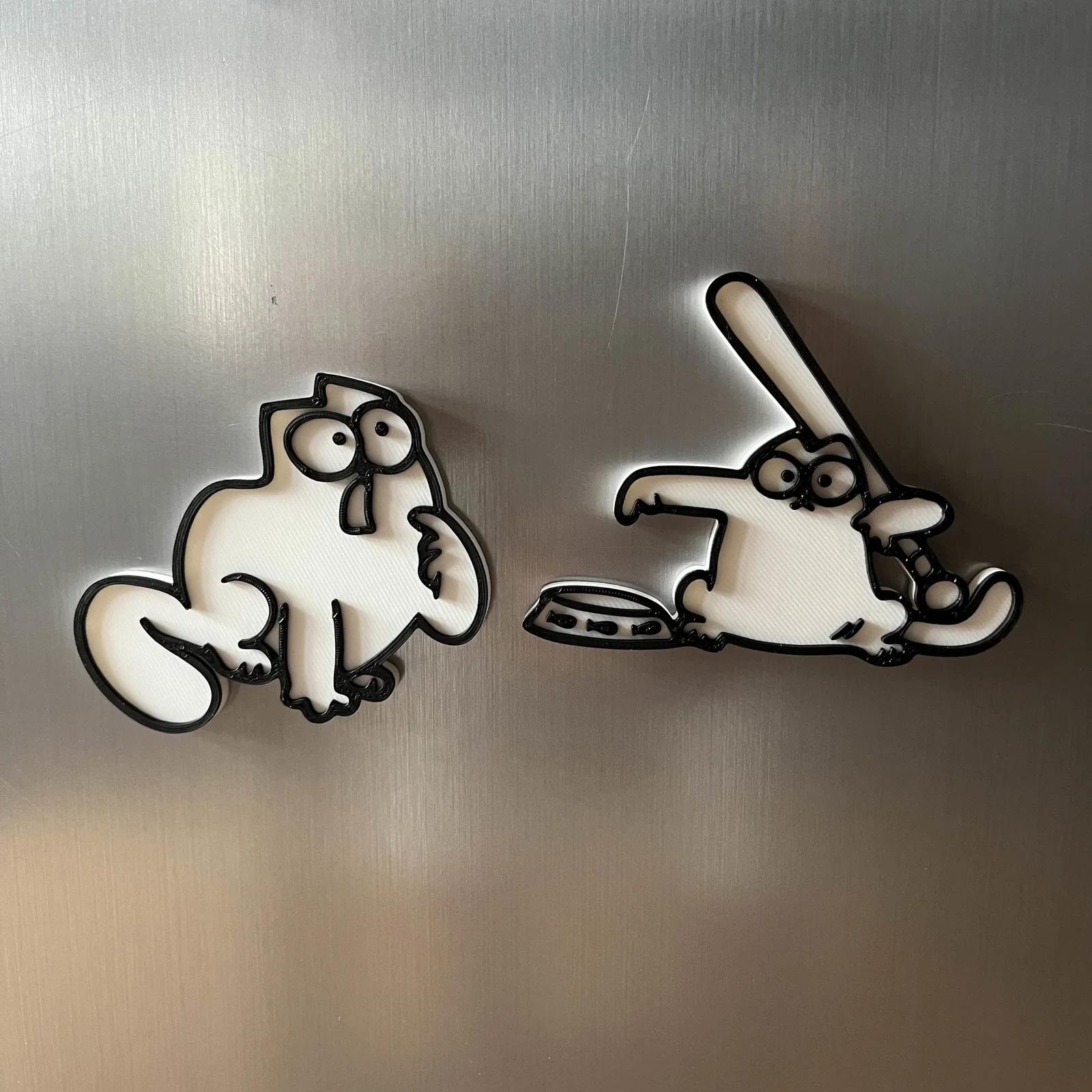

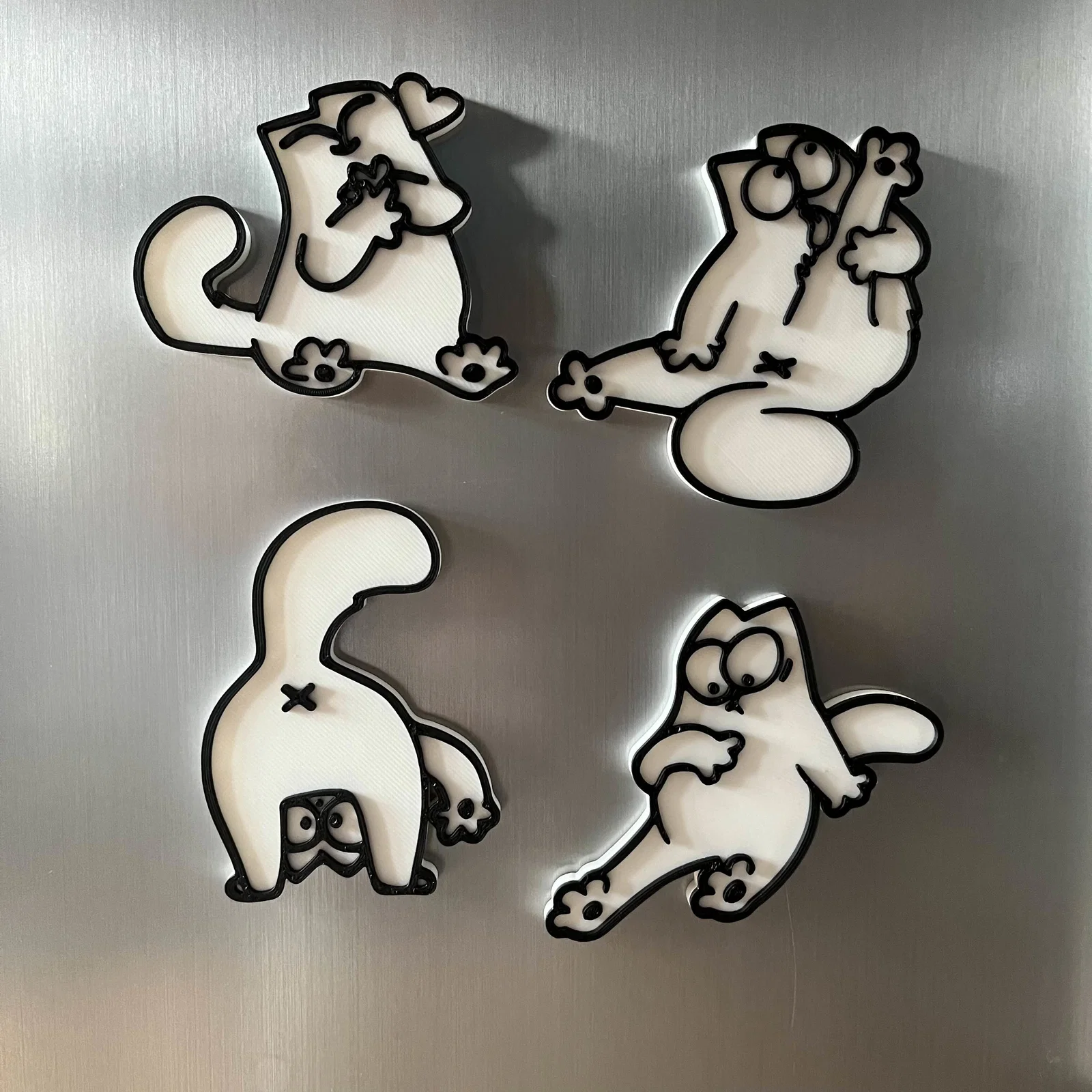

Bản cải tiến của bộ nam châm bản gốc của mình, thêm 5 bé mèo mới, dày hơn chút (5.5mm) và nhúng nam châm bên trong.

Mình có kèm profile Orca 2.1.1 cho MK4, trong đó nam châm đã được đặt sẵn và cũng đã setup sẵn pause & đổi màu. Bạn chỉ cần in đúng cái plate theo kích thước nam châm bạn có: 8x3, 10x3 hoặc 12x3. Mỗi plate tương ứng sẽ cần 30, 20 và 20 viên nam châm neodymium.

Mình biết số lượng nam châm vậy là khá nhiều, nhưng kích thước cũng ổn. Mỗi con đo được khoảng 75–90mm tùy theo chiều lớn nhất (ngang hoặc cao), riêng con mèo cào thì cao tới 100mm.

Nếu bạn muốn chỉnh số lượng nam châm, vị trí, kích thước, v.v… thì có thể sửa trực tiếp file 3MF và các subobject “magnet cutout”. Mặc định các bé mèo là dạng trơn và mình dùng negative objects để linh hoạt hơn về phần nam châm. Bản mèo trơn cũng có sẵn dưới dạng STL.

Cá nhân mình dùng nam châm 10mm, kẹp vài tờ giấy khá chắc.

Khuyến nghị khi slicing:

Pause ở layer #17 (3.4mm) để đặt nam châm.

Không cần MMU hay AMS, bạn có thể tự đổi filament thủ công ở layer #21 (4.2mm). Việc đổi màu dựa theo layer height.

Lưu ý: nếu bạn dùng filament trắng mà độ đục thấp (gần như trong), nam châm có thể bị thấy lờ mờ qua lớp mặt trên. Vậy nên đừng dùng filament quá rẻ.

Chúc bạn in vui!
