Hộp pin Pintx battery box (remix cho 20s1p 21700)

Đây là bản remix từ hộp pin thay thế PX của grimms.

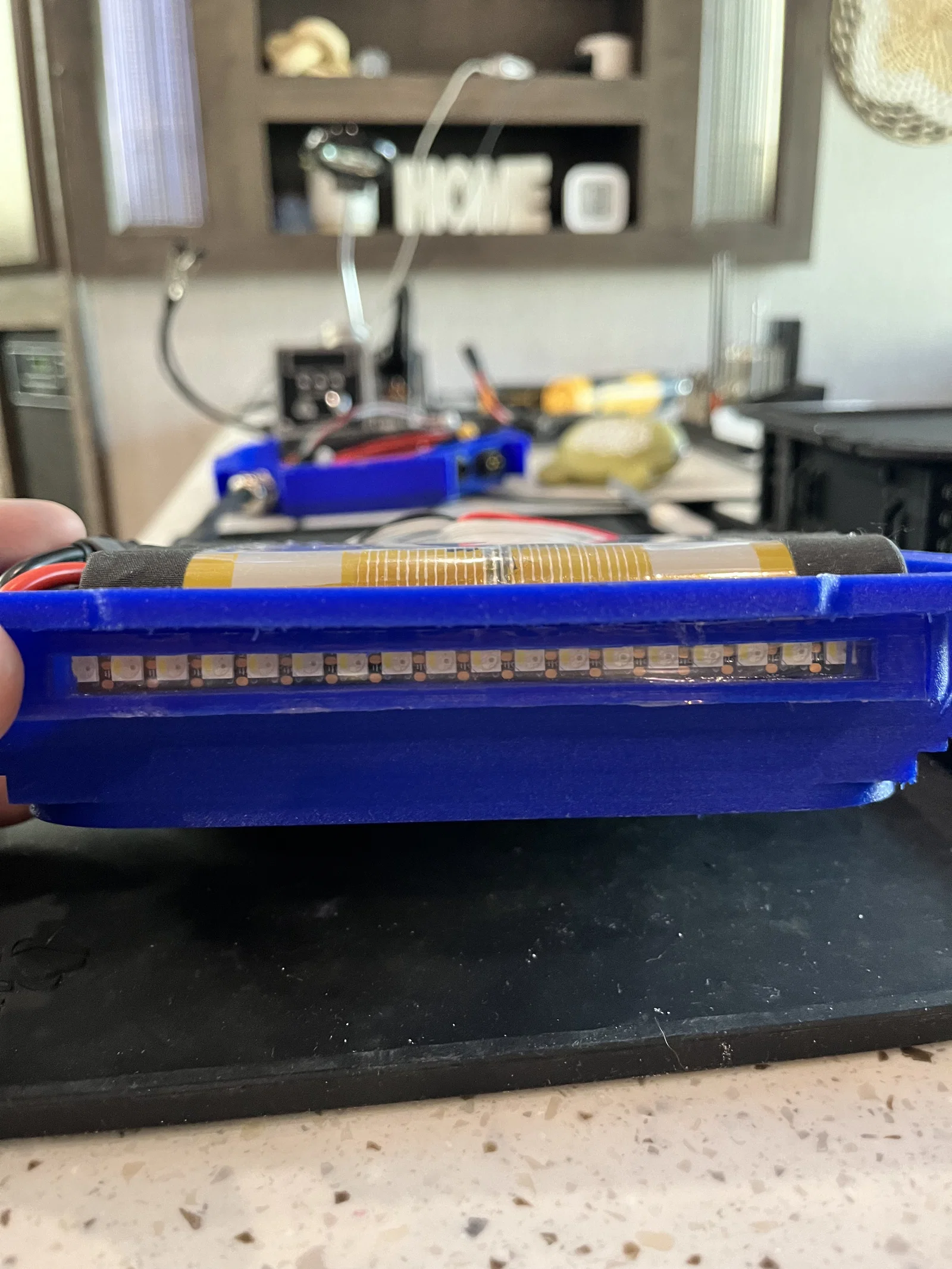

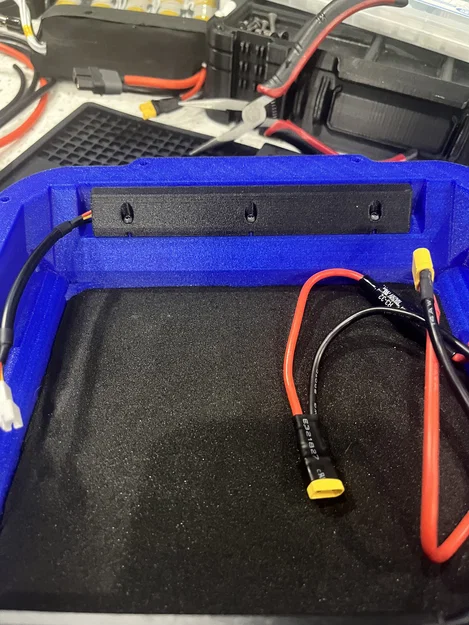

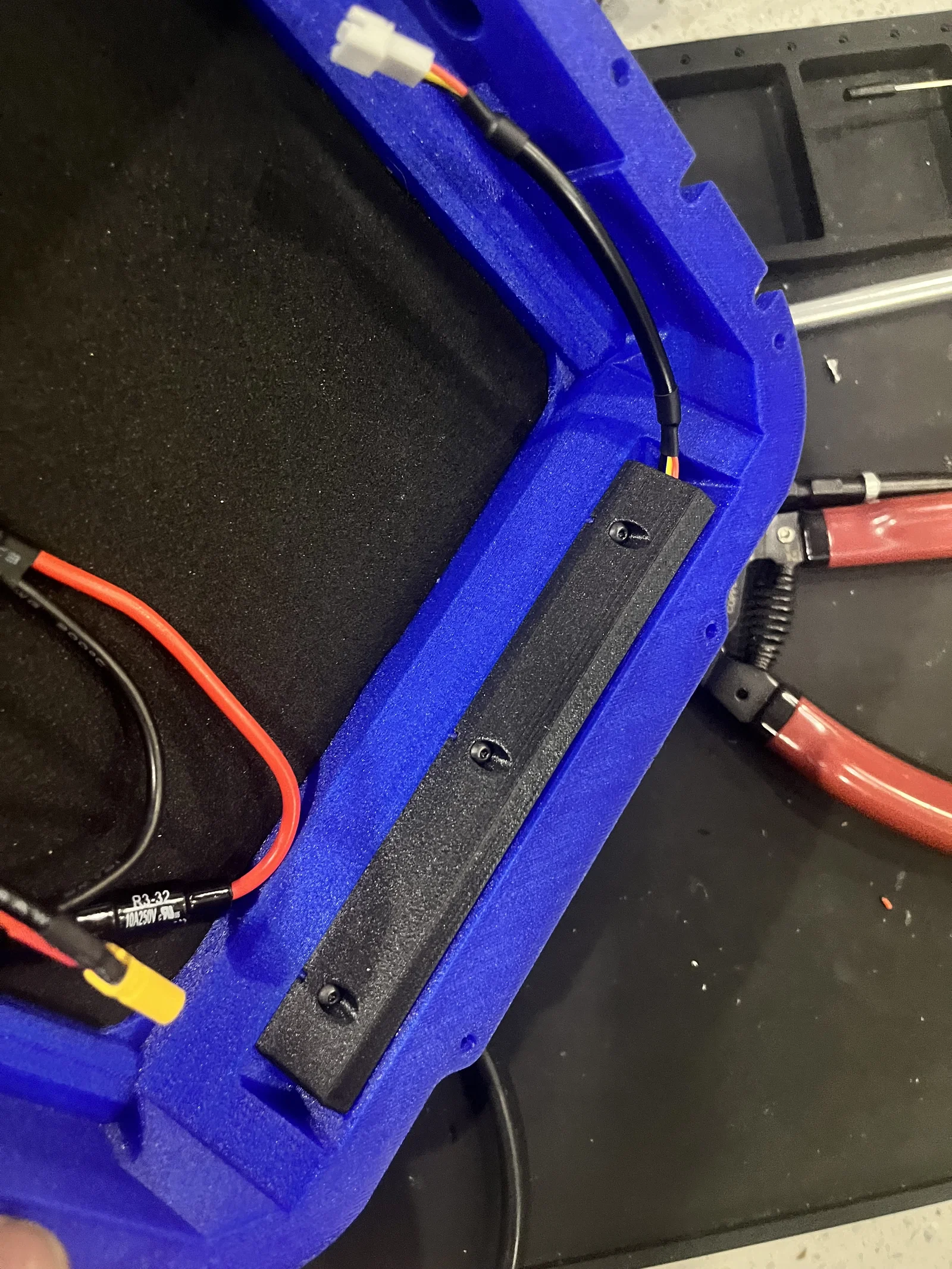

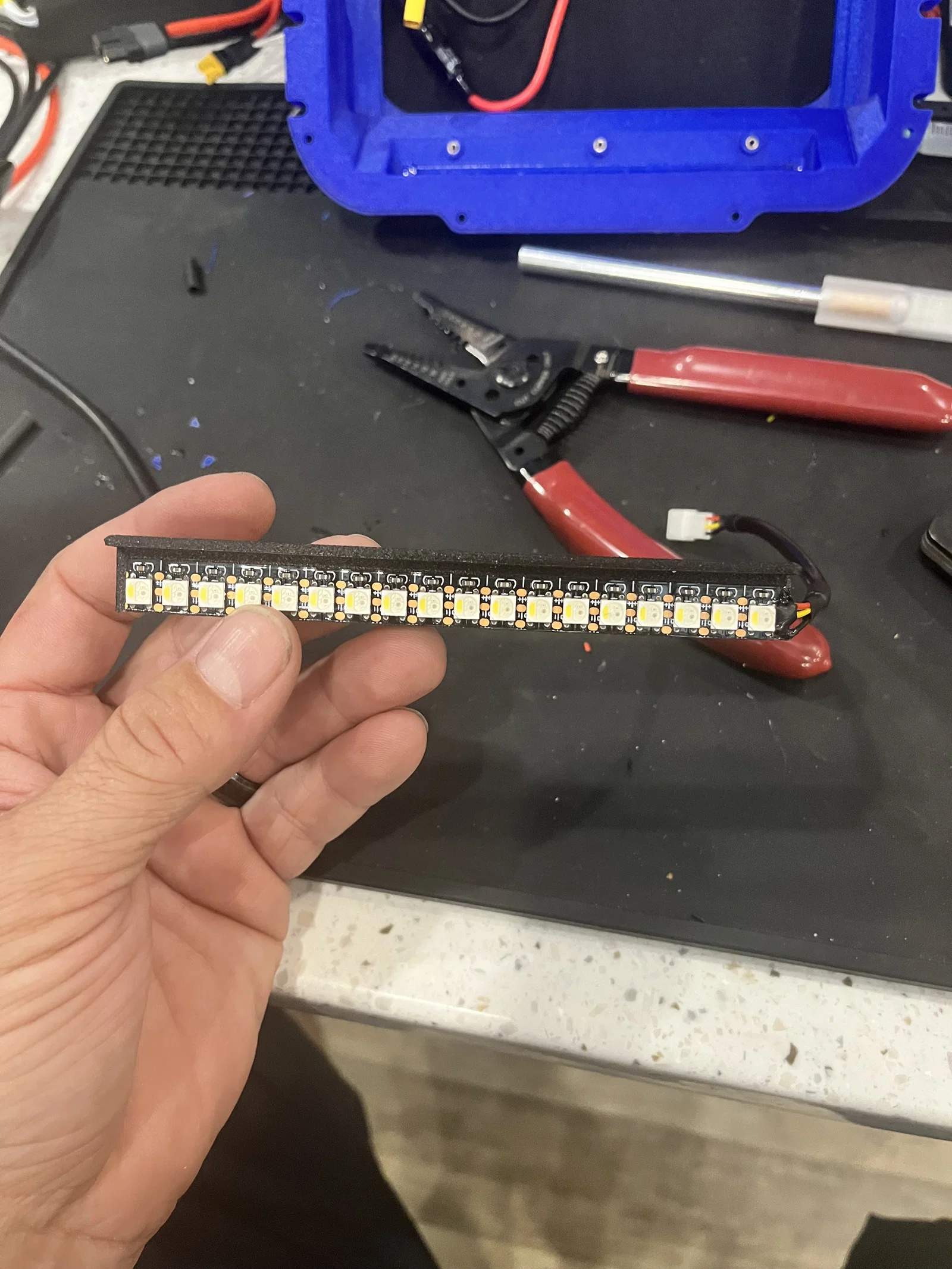

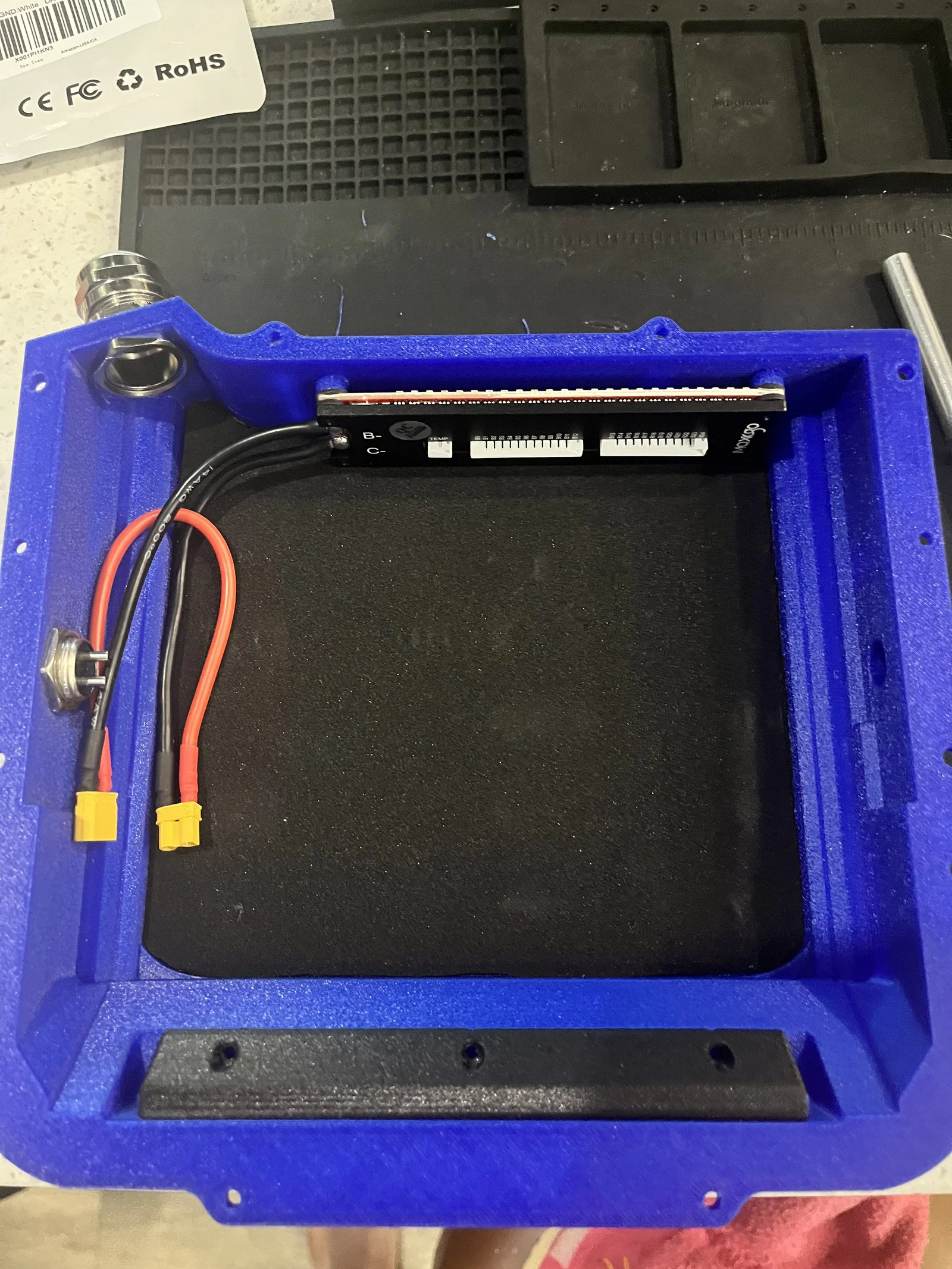

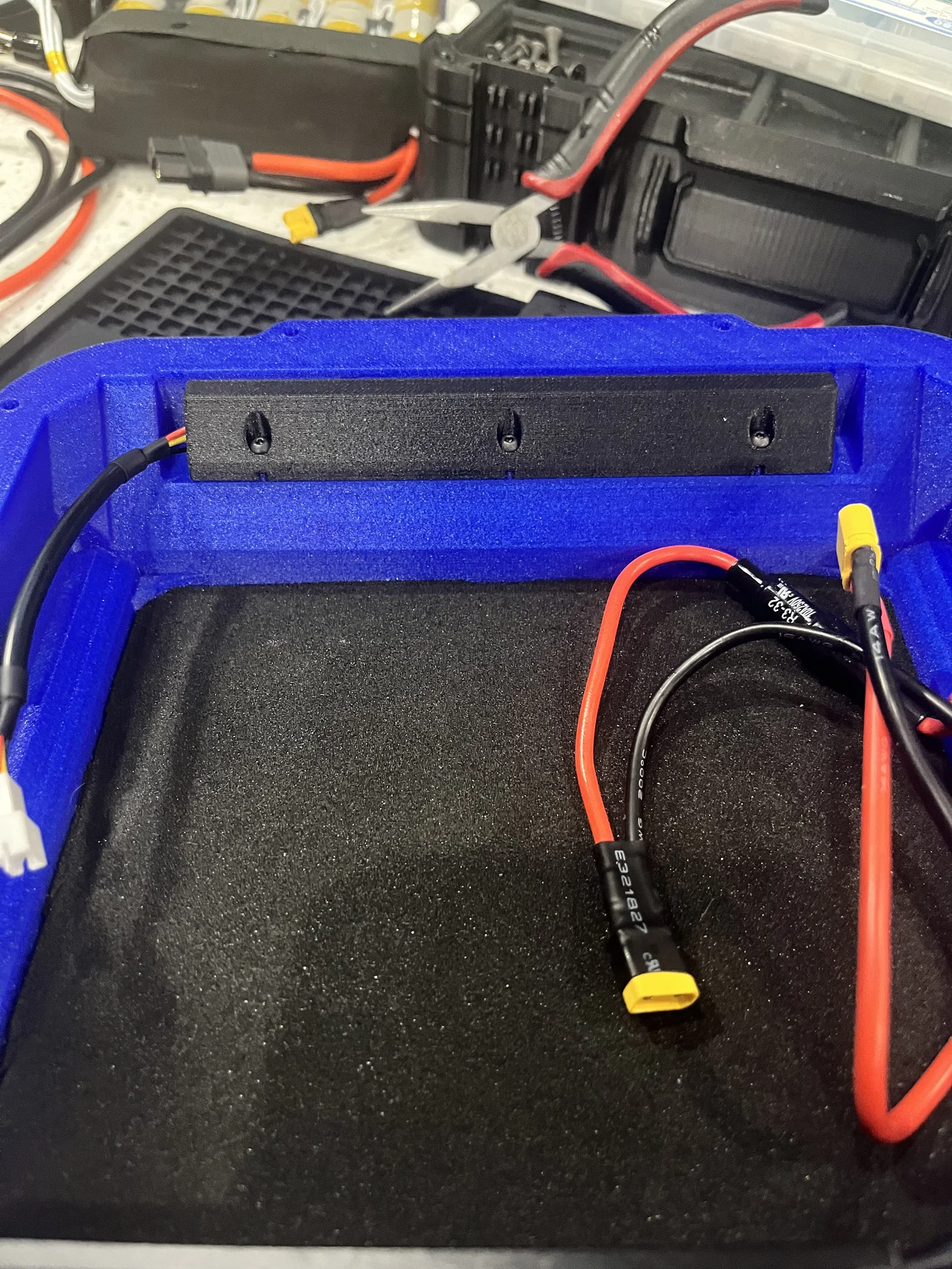

Mình thêm giải pháp gắn tape light, cổng sạc GX16, các standoff cho BMS và giải pháp bắt cứng cho BMS Maxgo; Ennoid và Nexus sẽ có sớm.

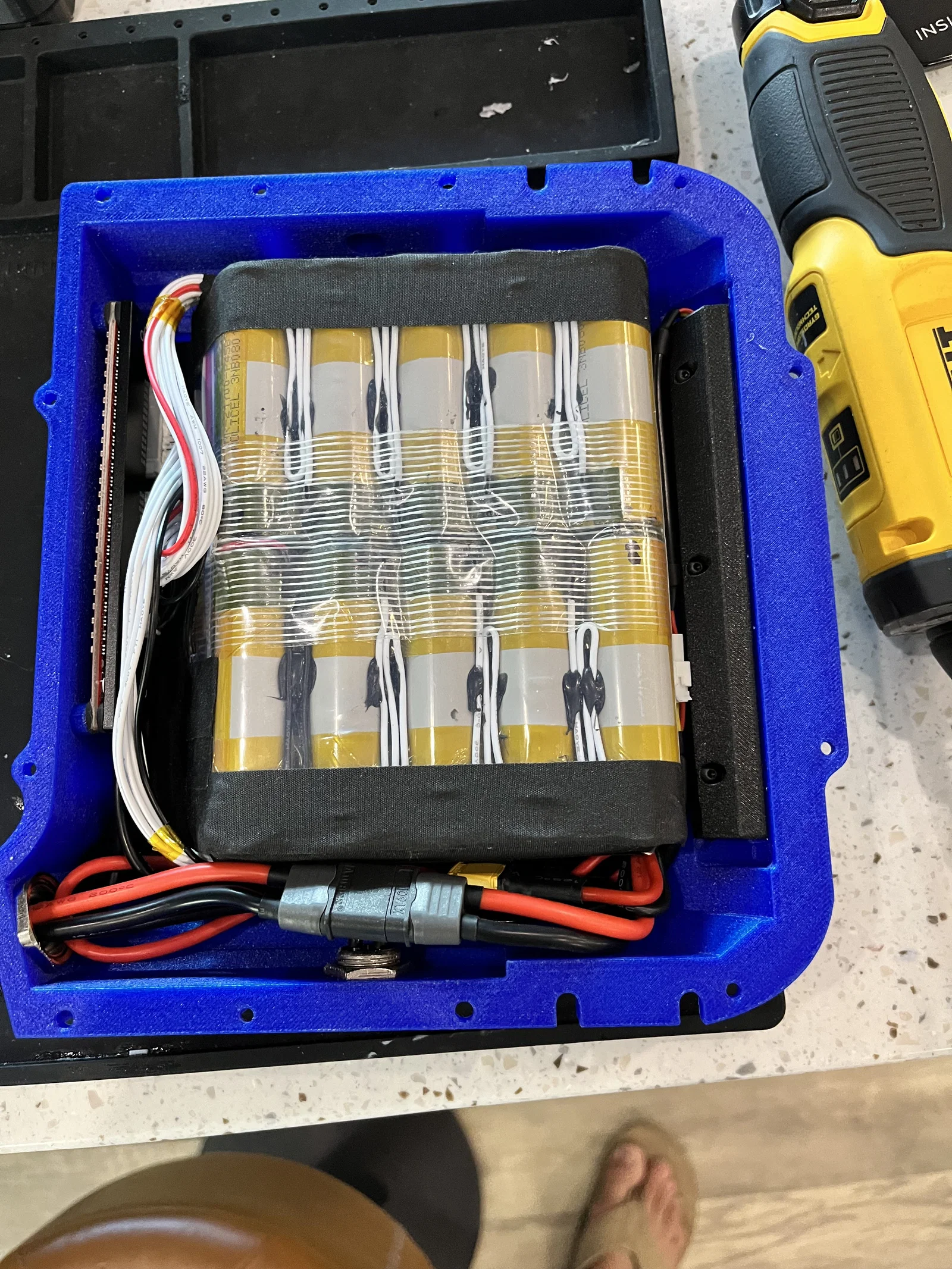

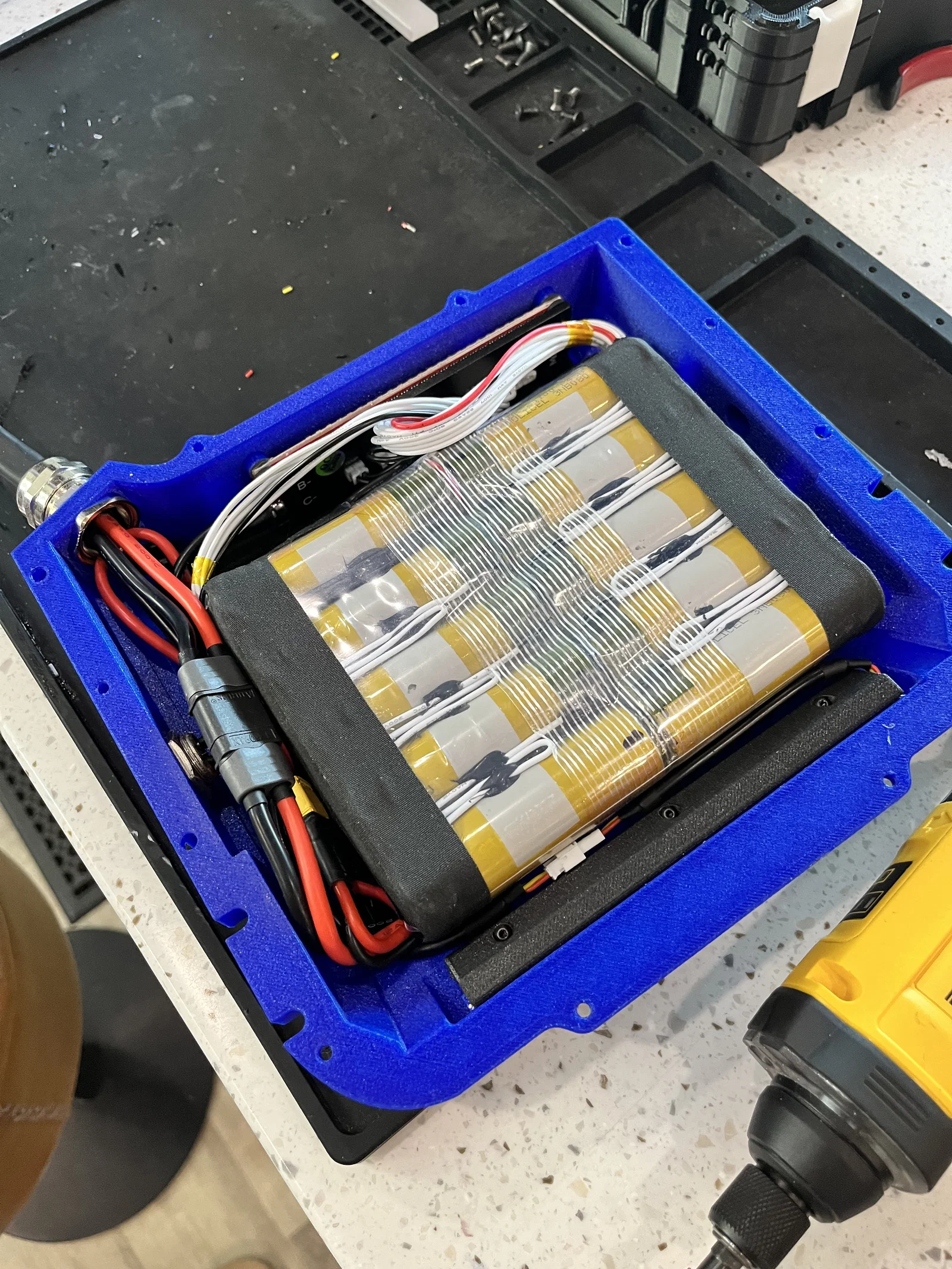

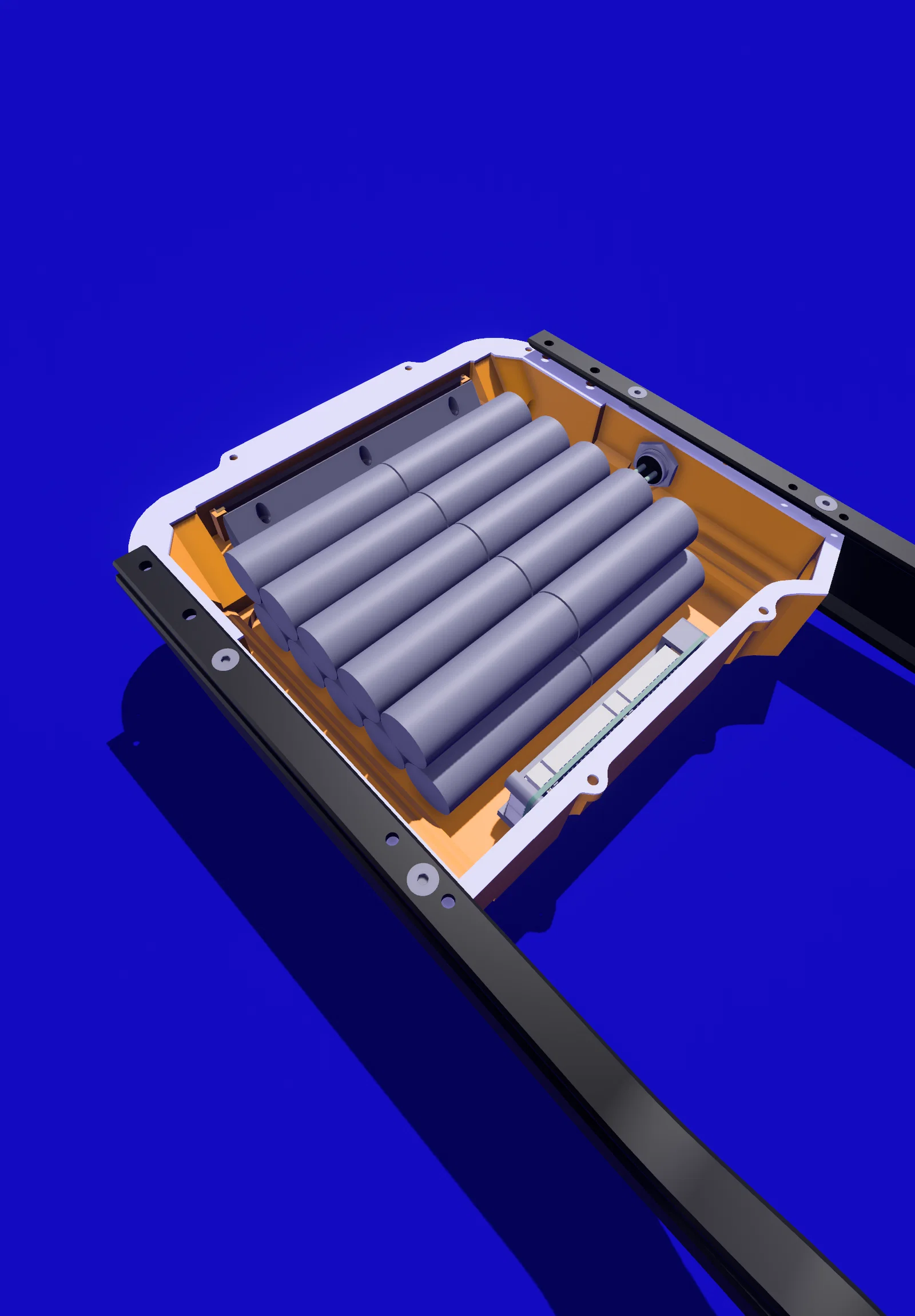

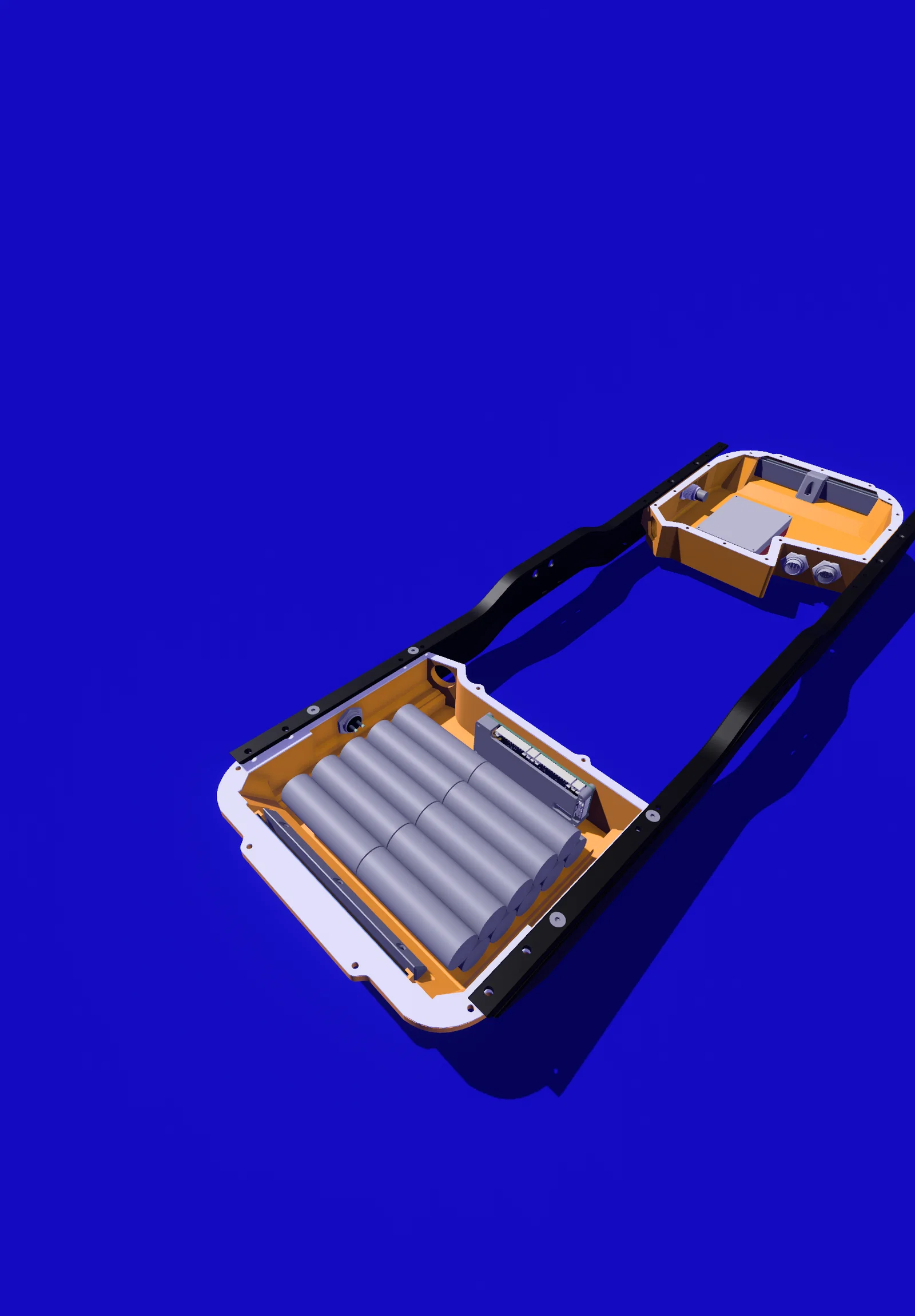

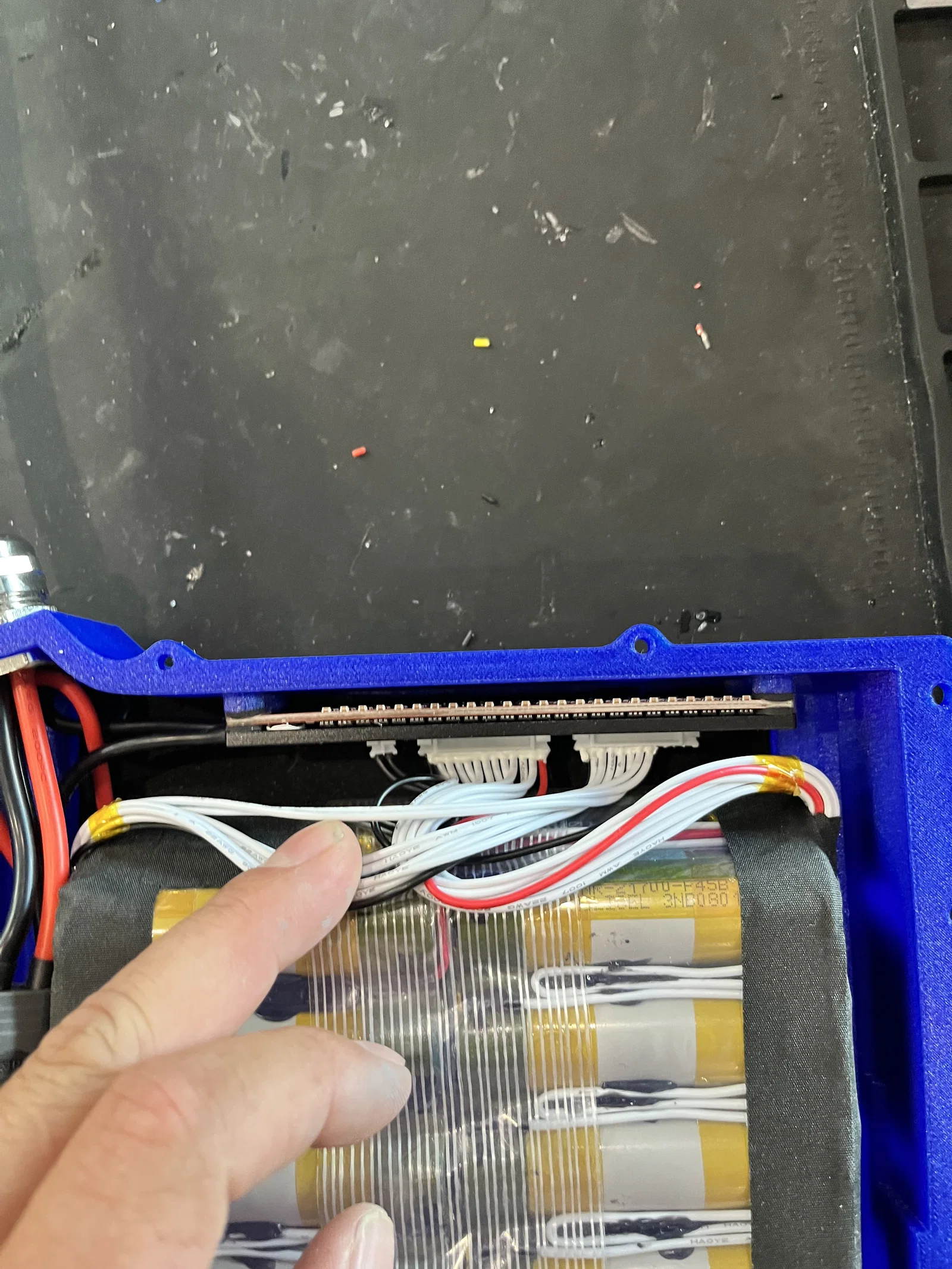

Bản remix này được thiết kế để chứa pack 20s1p dùng cell 21700, vẫn giữ kiểu stock và tương thích với bumper Free Ride. Bạn sẽ cần 3 bộ heat set M2.5mm và một miếng vent patch Gortex 20mm. Mình lót đáy hộp bằng mút neoprene 3mm để hạn chế mài mòn và giúp cố định pack pin tại chỗ.

Hộp dùng vít M3x8 đầu côn (countersunk) để siết nắp, và dùng cùng loại vít M4 để bắt hộp và nắp vào frame.

Trong các file bên dưới có một ron phẳng TPU và một miếng cửa sổ LED; bạn có thể đặt cắt tại SendCutSend.

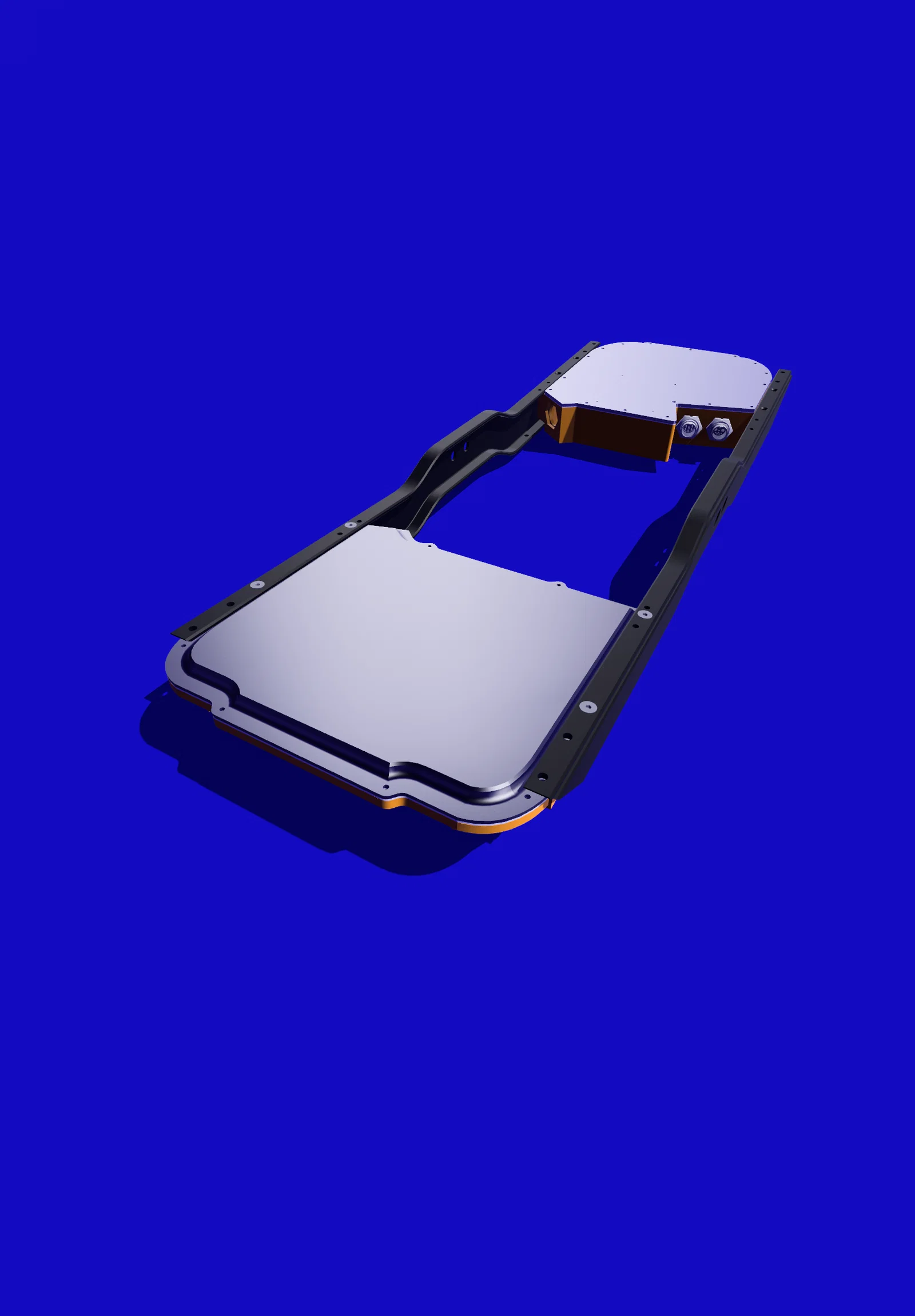

Mình cũng đã thiết kế thêm một nắp hộp pin dạng billet đi kèm, xem tại đây:

Hộp này chưa được test với nắp stock hoặc cấu hình 15s2p, nhưng khả năng là sẽ dùng được; phần này bạn tự kiểm tra và xác nhận giúp.

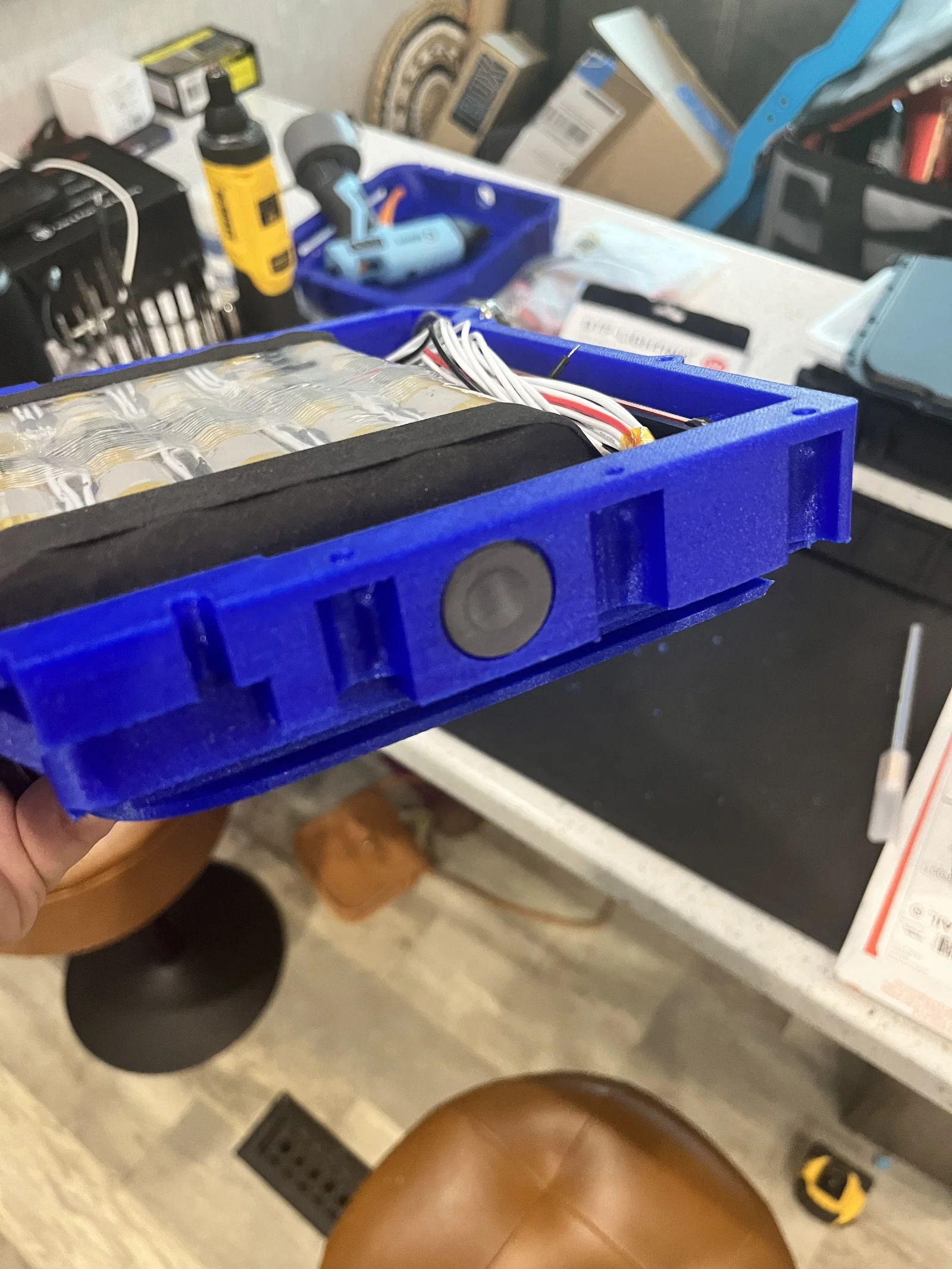

Mình khuyến nghị dùng badger kit để tăng khả năng chống nước.

Mình cũng khuyến nghị in bằng PA-CF hoặc GF, với 6 walls và 60% gyroid infill.
