Vỏ Enclosure in 3D cho Neptune 4 Plus (Print Encloser)
Bản remix Print Encloser cho Neptune 4 Plus làm trong Fusion, có ghi kích thước trong từng file STL. Thiết kế ưu tiên in phẳng, thường không cần support. Có kèm kích thước tổng theo inch và ảnh tham khảo lắp ráp từ bản gốc.
Mô tả

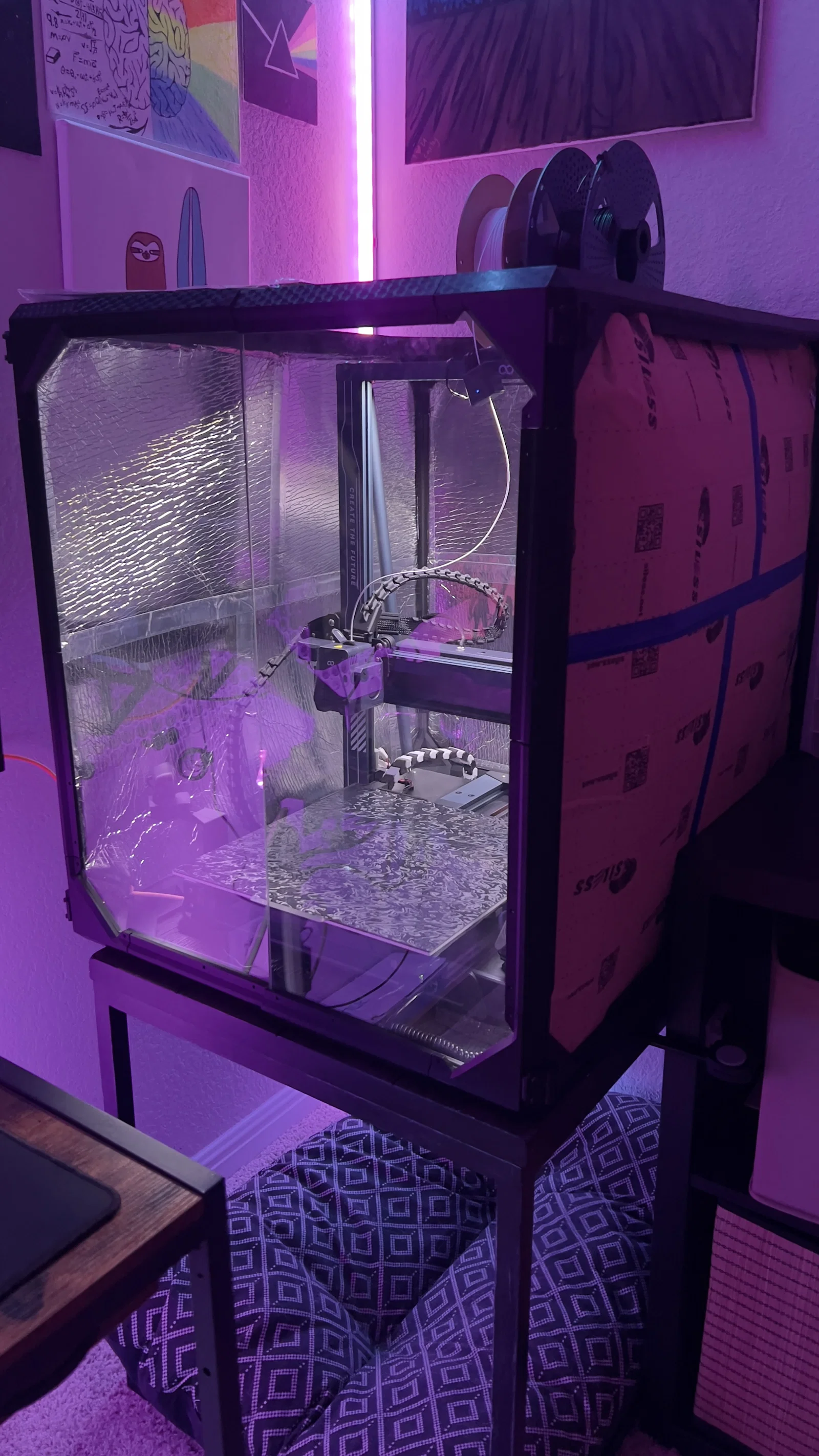

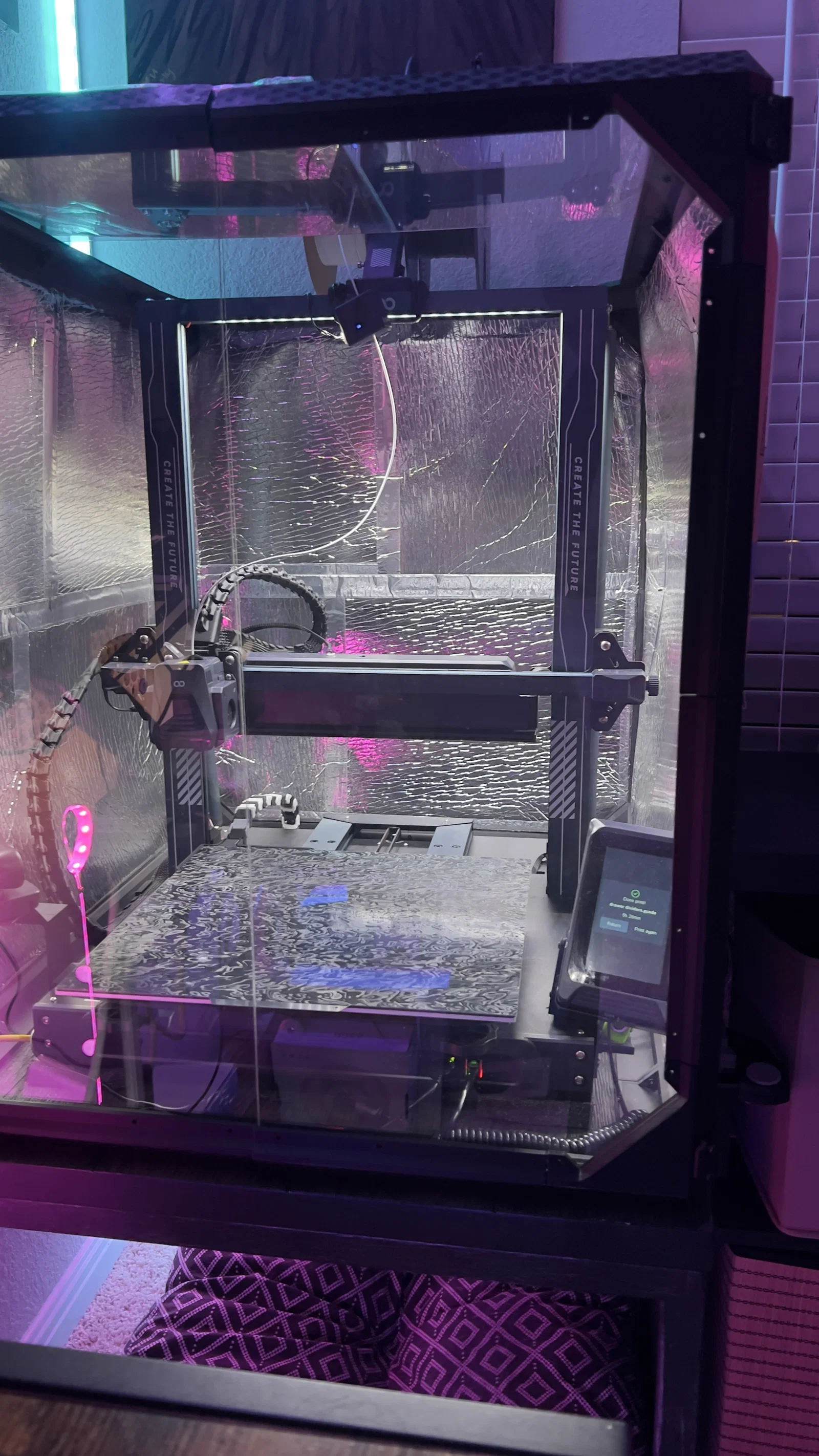

Mình đã remix model này trong Fusion để vừa với máy Neptune 4 plus của mình. Mình dùng mút tiêu âm (sound deadening foam) cho phần vách, nhưng dự tính sau này sẽ đổi sang vật liệu khác.
Kích thước đã chỉnh thì mình có ghi chú trong từng file STL của model. Xin lỗi vì mình có đổi hướng (orientation) của một vài part—chuyện này xảy ra sau khi mình chỉnh lại kích thước.
Mình in tất cả các file theo kiểu nằm phẳng (lying flat), trừ mấy góc cho phần cửa. Nếu máy bạn đã “dialed in” ổn rồi thì model này có thể in không cần support.
Có vẻ mình chưa thêm kích thước tổng của cái enclosure. Xin lỗi vì cập nhật trễ, kích thước là 28.75"/29.5" x 24.5" x 27" (Dài x Rộng x Cao). 28.75" là không tính cửa, còn 29.5" là tính cả cửa. Các kích thước này là theo inch, hy vọng giúp được bạn.

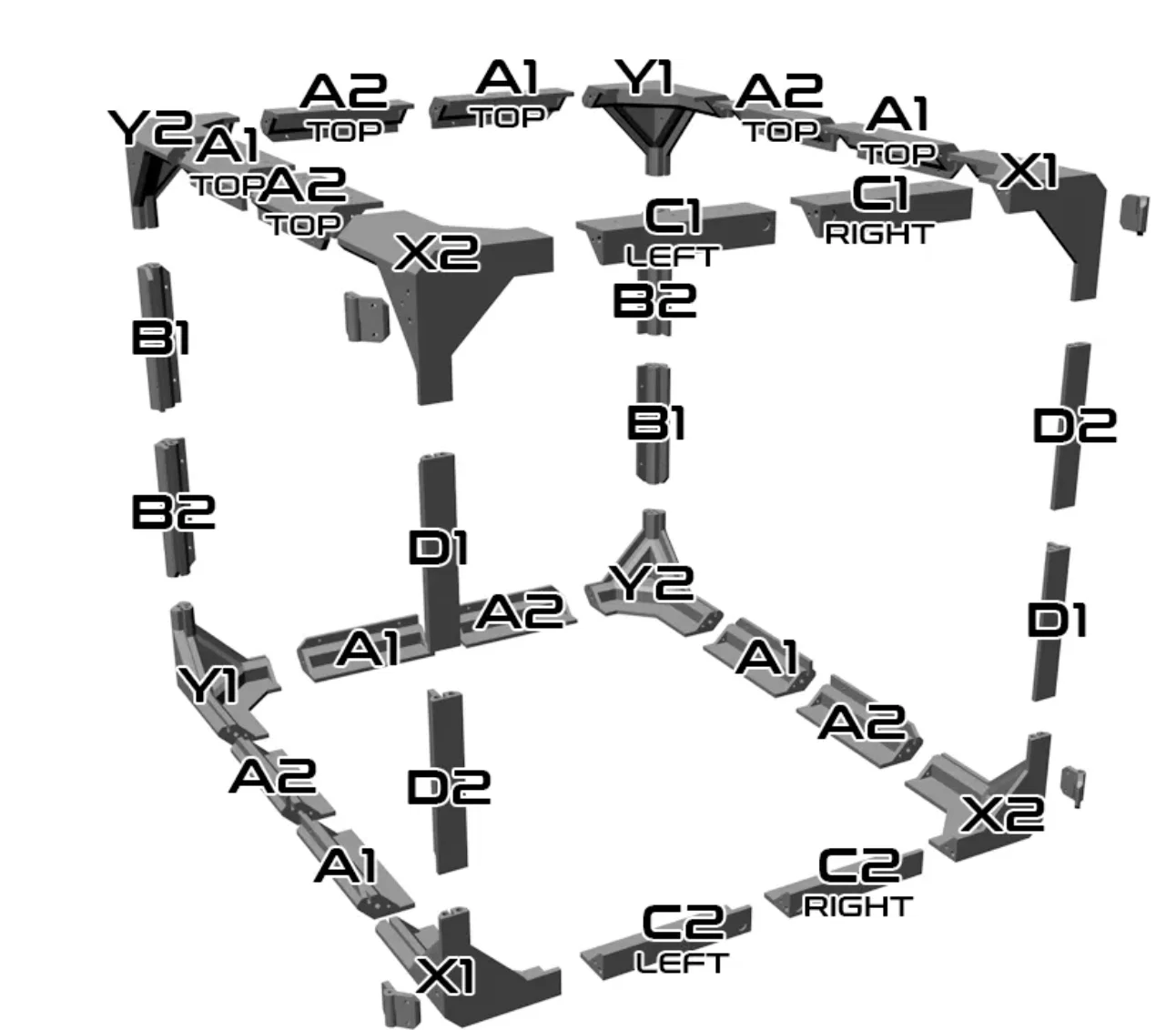

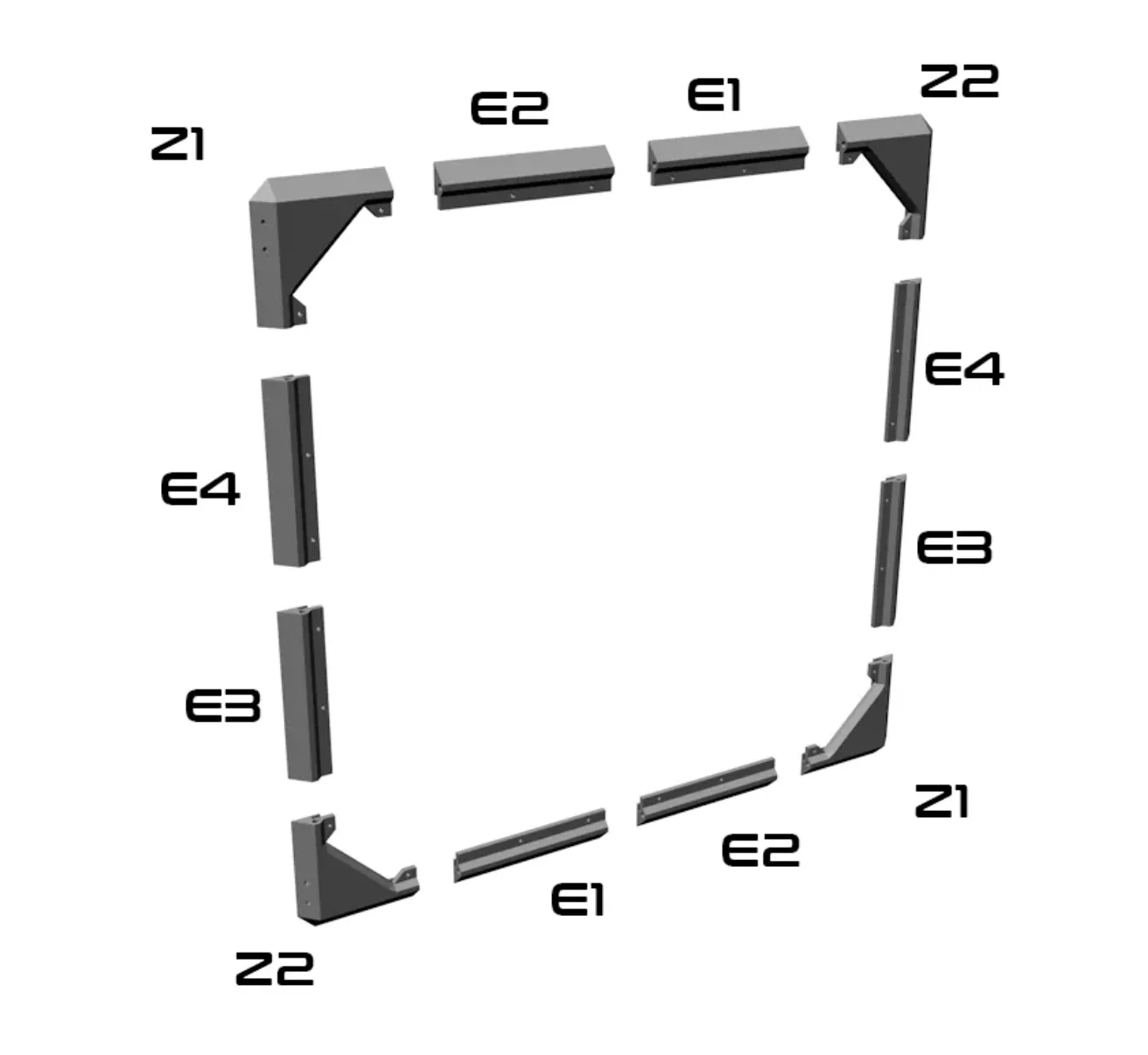

Mình cũng đính kèm thêm hình từ model gốc để hỗ trợ lắp ráp. Một điểm khác giữa bản của mình và bản gốc là mình có 2 kích thước cho A1 và A2: A1 và A2 (215mm) dùng cho hai bên vách enclosure, còn A1 và A2 (200mm) dùng cho phần đáy phía sau của model.
