SUP - fin (Vây SUP in 3D cho US Box)

Mình muốn đem chiếc 9'' fanatic fly air SUP (http://www.fanatic.com/product/fly-air-2/) ra hồ chèo, nhưng bộ fin đi kèm sẵn lúc mở hộp lại thiết kế để đi sóng..... nên mình quyết định in một cái fin bự hơn để có thể chèo thẳng hơn chút ;)

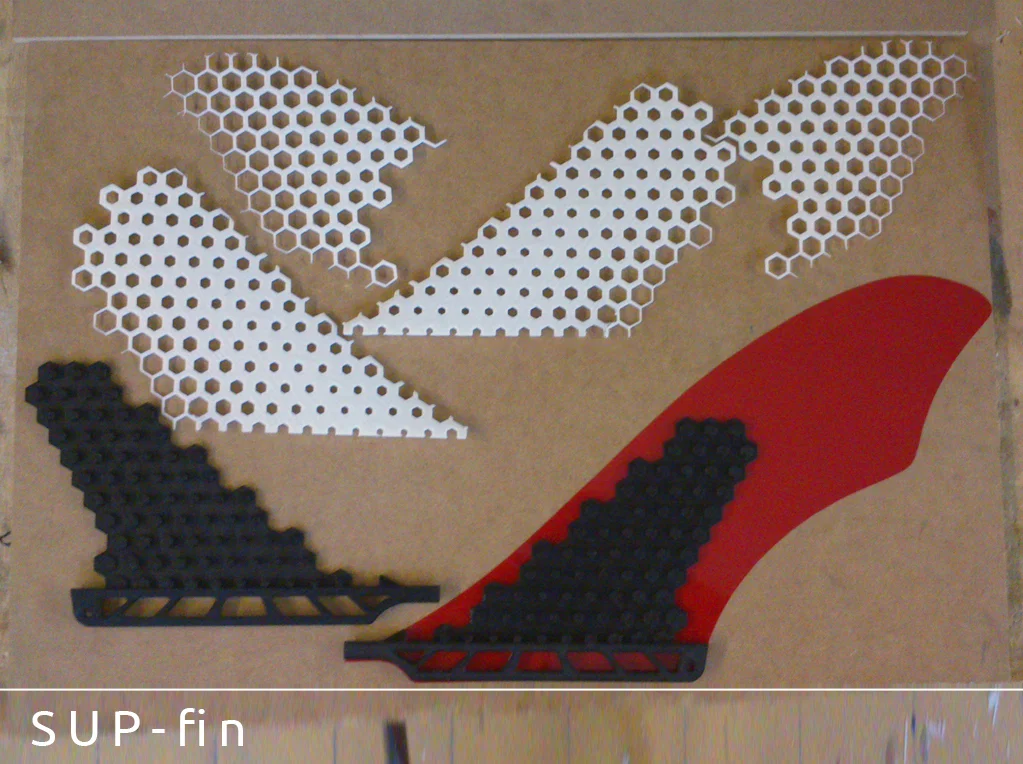

Cái fin được in từ 6 phần riêng lẻ (do giới hạn kích thước in tối đa của MakerBot Replicator 2), trong đó 3 phần tạo thành một bên. Hai miếng dạng grid sẽ bấm vào miếng base tương ứng để đảm bảo liên kết cứng cáp hơn.

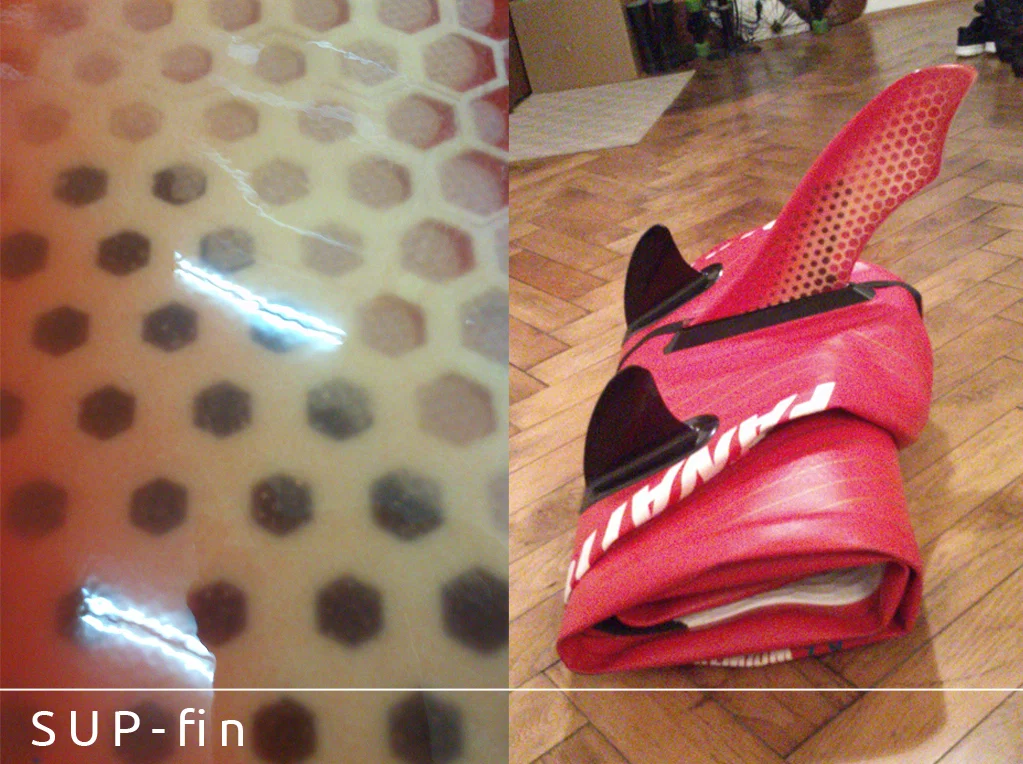

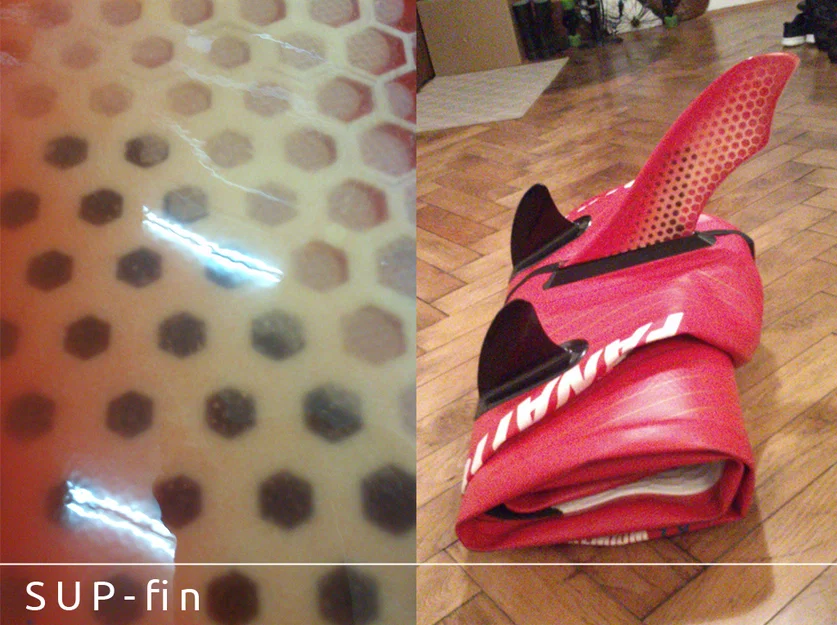

Sau đó dán keo lại với nhau (mình kẹp thêm một tấm plastic-foil màu ở giữa cho đẹp) rồi phủ 3 lớp fiberglass-fabric và epoxy-glue..... rồi chà nhám bằng tay mệt nghỉ :) cuối cùng xịt clear-spray-paint để hoàn thiện.

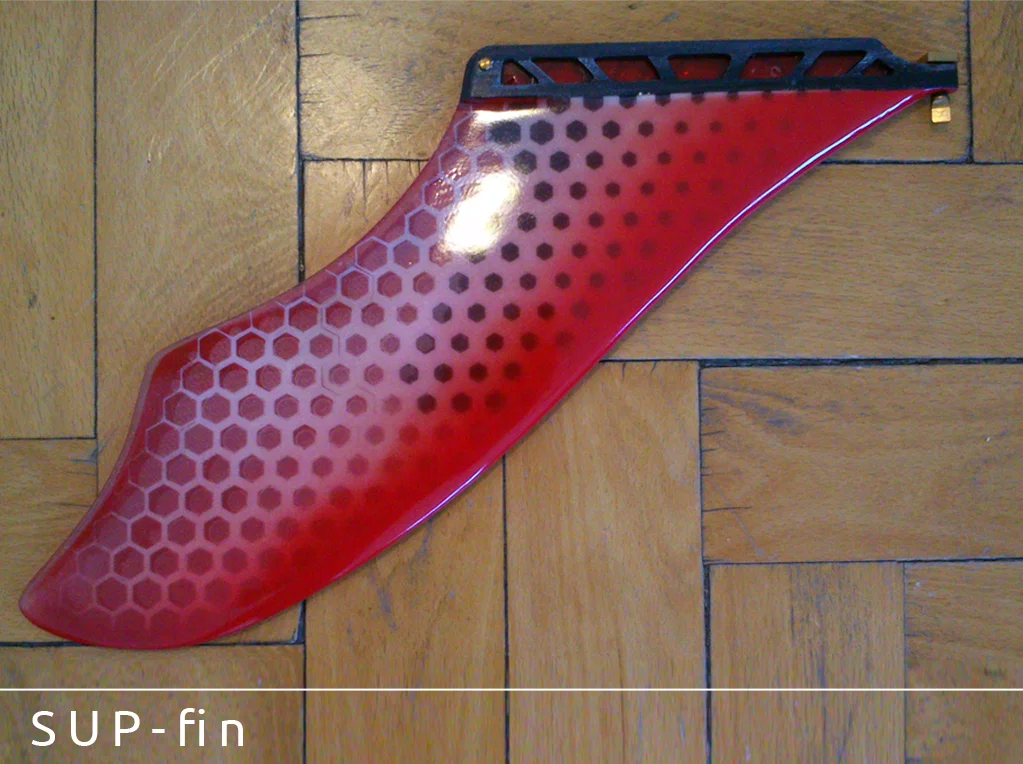

Vì mép dẫn hướng phía trước của fin nhìn hơi lem nhem do hiện tượng warping của bản in 3D, mình quyết định xịt thêm một lớp sơn đỏ ở phần cạnh.

Mình tái sử dụng chốt đồng (brass pin) và các miếng phụ kiện để cố định vào fin box từ một cái fin cũ bị gãy.

Phần đế (base) vừa với chuẩn "US Box" (cỡ lớn nhất có thể vừa vào ;)

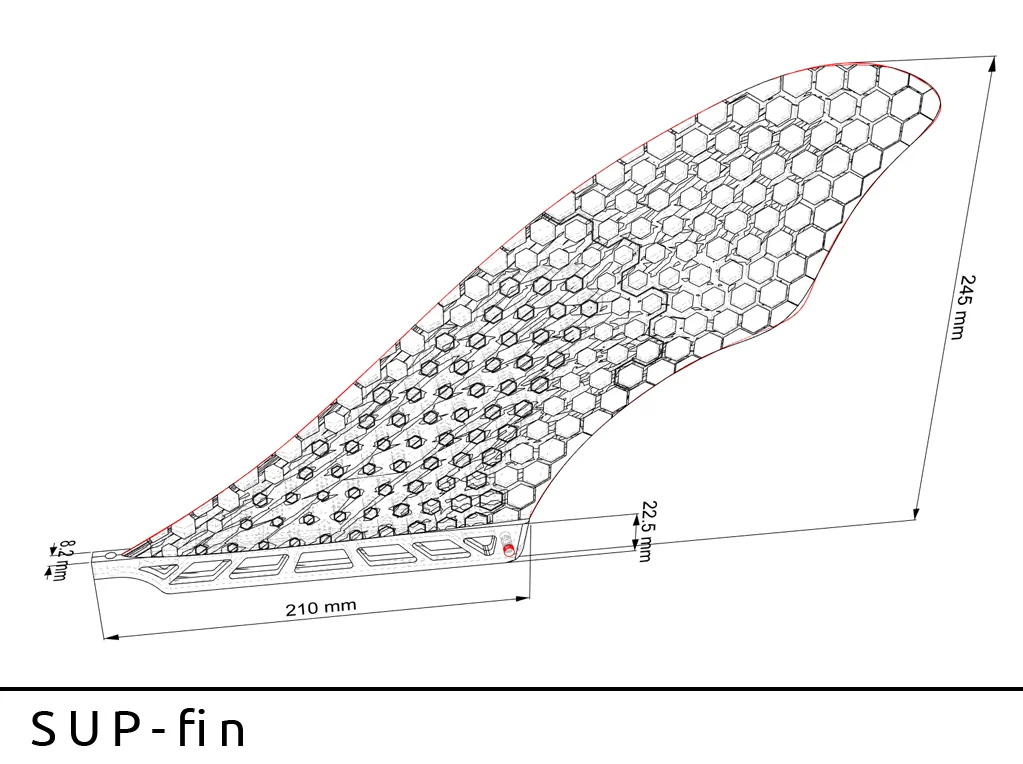

Dáng tổng thể của fin được lấy cảm hứng một cách tương đối từ một mẫu future fins (http://www.futuresfins.com.au/sup-1/)

Print Settings

Printer Brand:

MakerBot

Printer:

MakerBot Replicator 2

Rafts:

No

Supports:

No

Resolution:

0.2

Infill:

50%

Notes:

giường in có gia nhiệt (heated print-bed) sẽ tốt hơn rất rất nhiều vì warping làm méo các miếng in khá nặng, và cần rất nhiều kẹp (clamp) để dán chúng lại với nhau cũng như bẻ về đúng hình dạng ban đầu....

Post-Printing

dán keo và chà nhám rất nhiều....

dán keo

bọc sợi (fiber)glass

chà nhám
