Con lăn cuộn filament thay thế cho Prusa XL (Alternate Prusa XL Spool Roller)

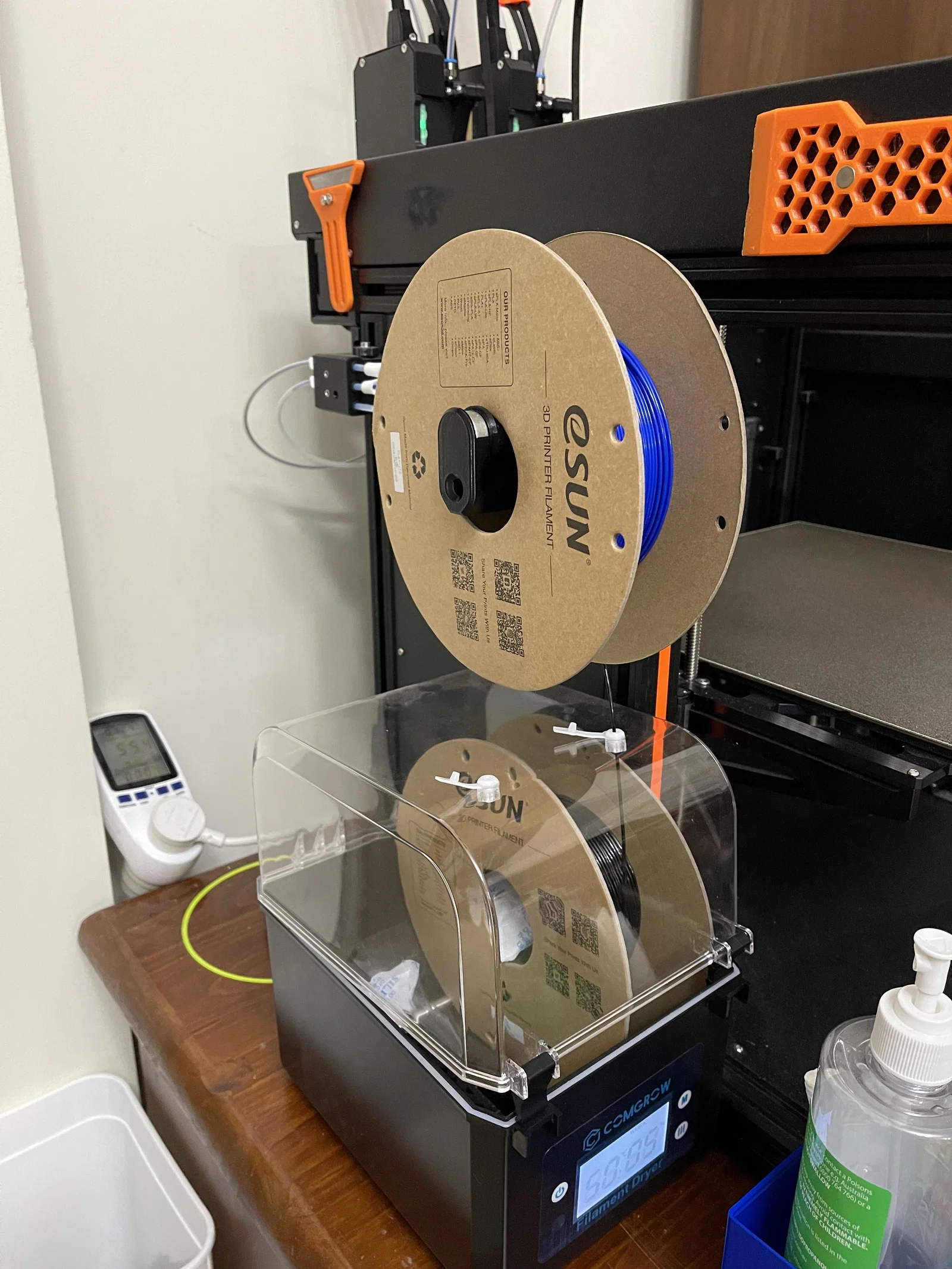

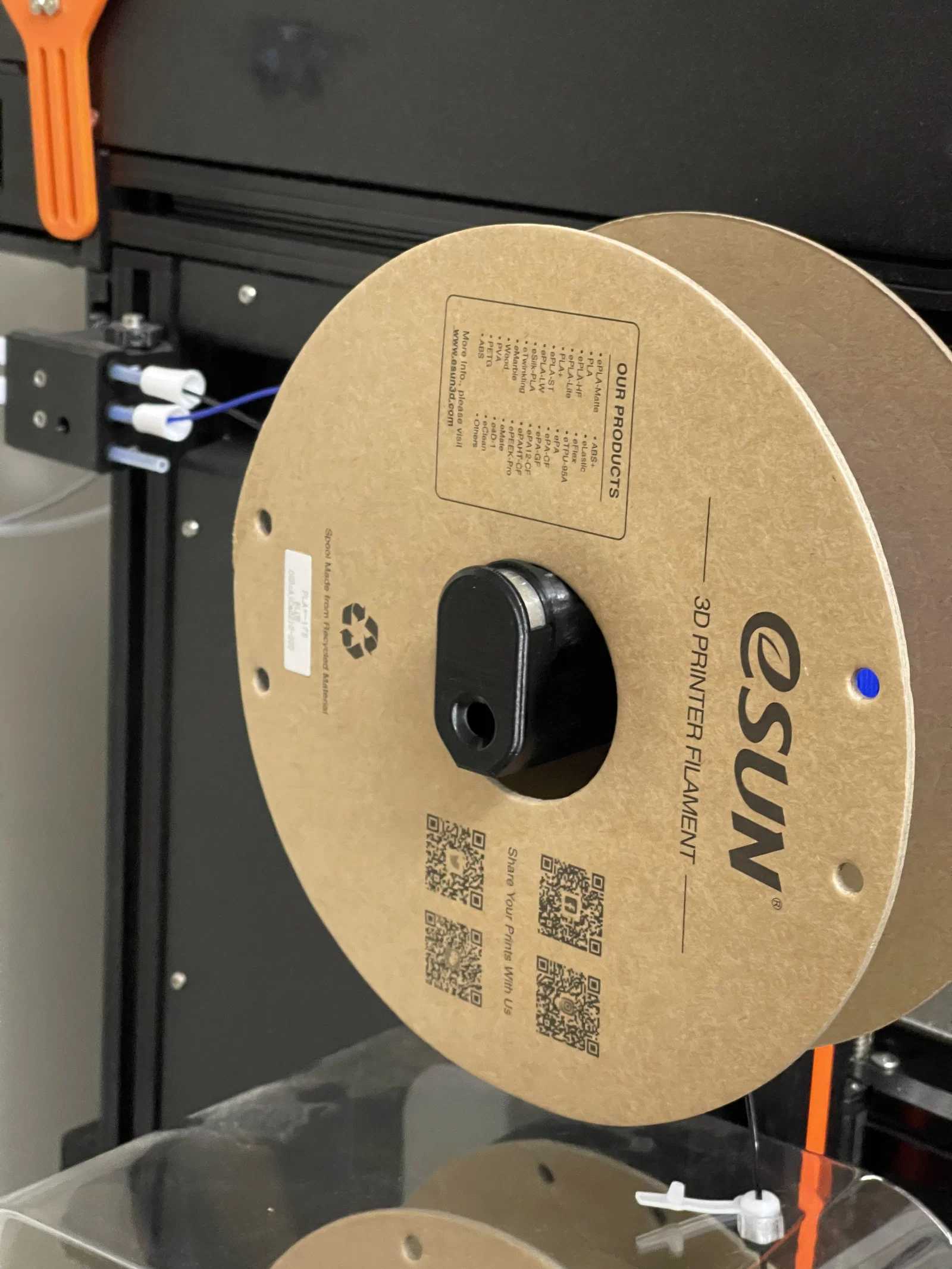

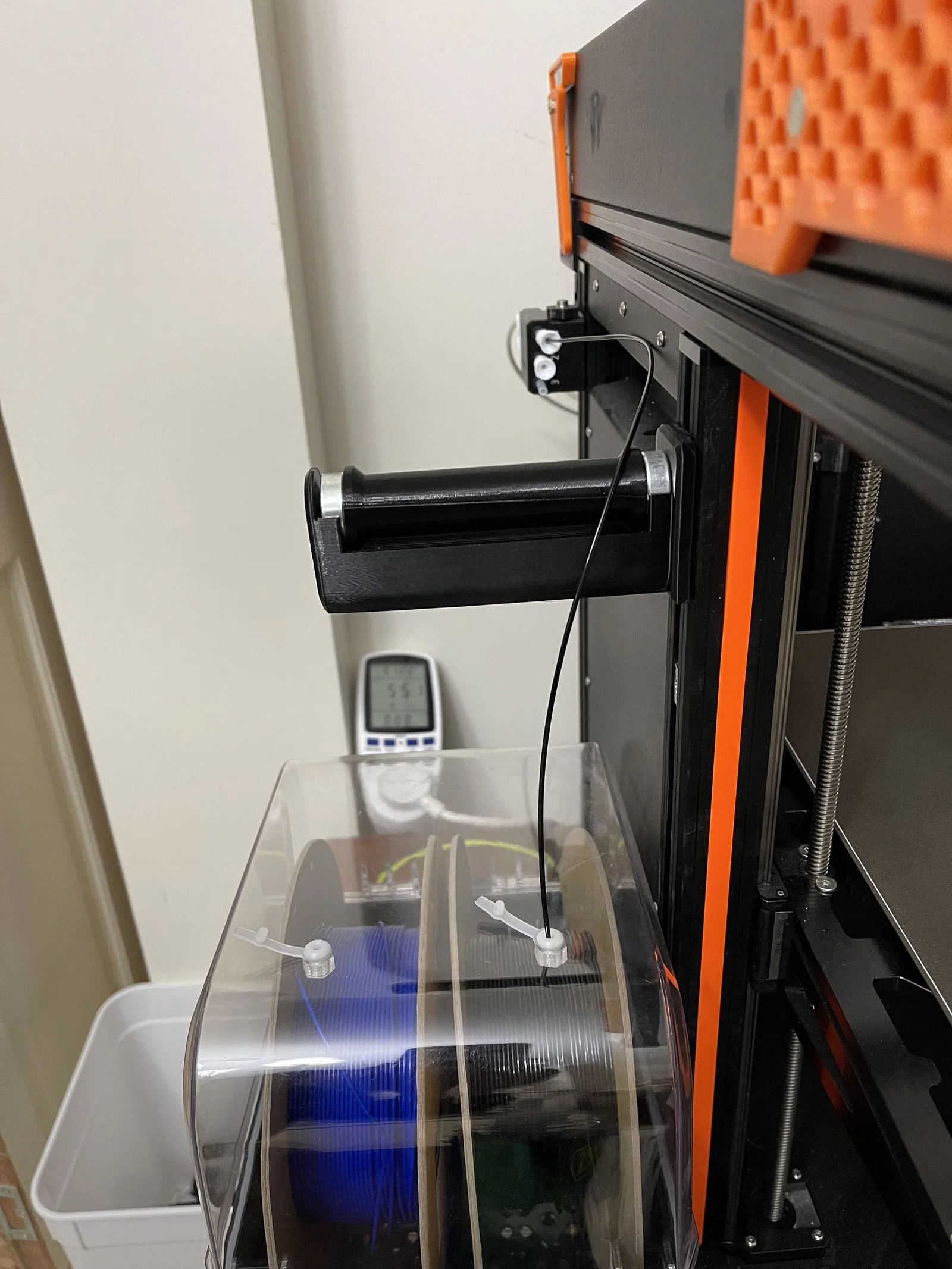

Mình muốn thay mấy cái XL Spool Holder dạng “đứng yên” bằng một kiểu holder có tích hợp bearing. Dùng rất tiện, سواء là để treo cuộn filament trực tiếp, hoặc khi kéo filament thẳng từ máy sấy filament (filament dryer).

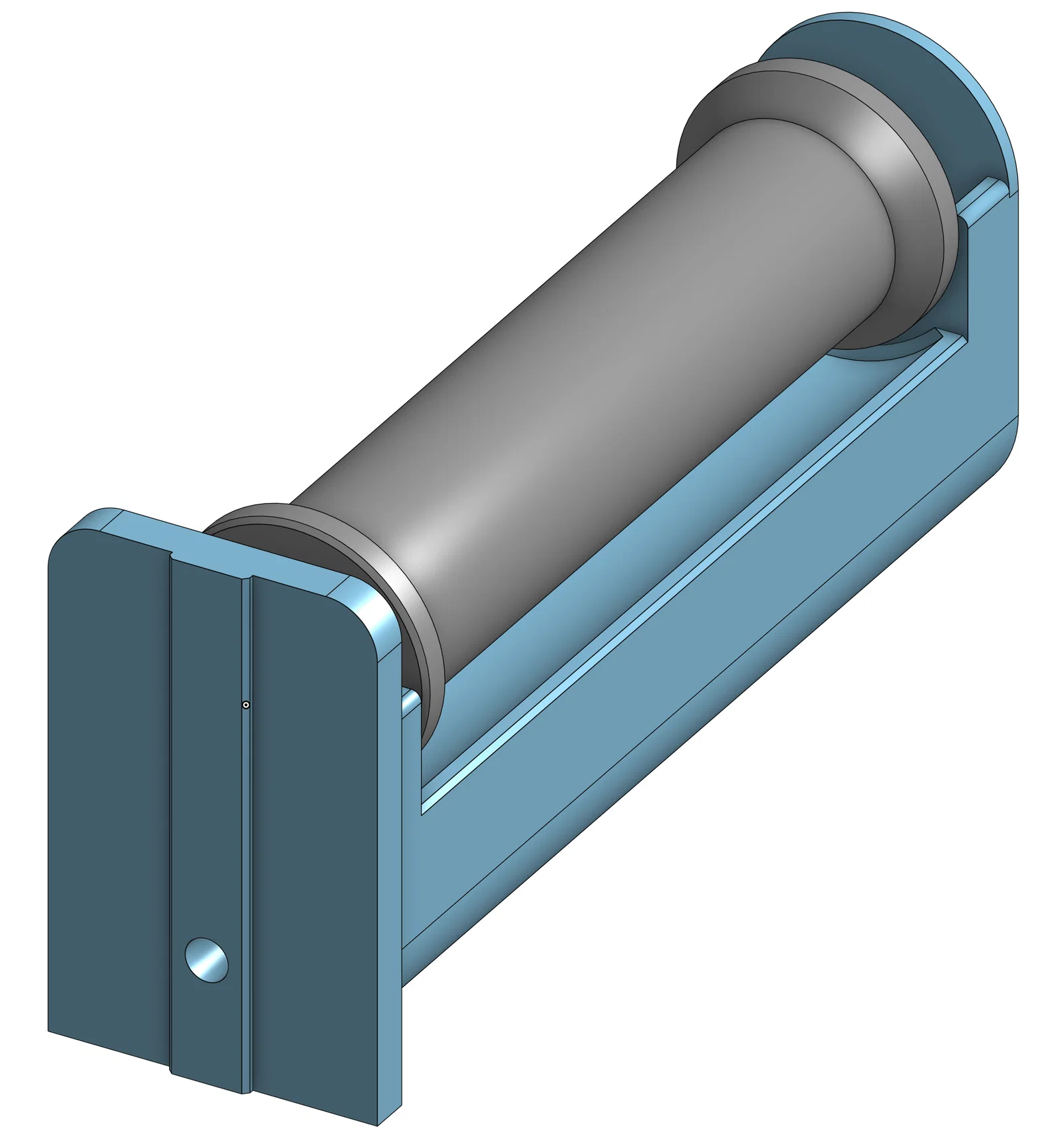

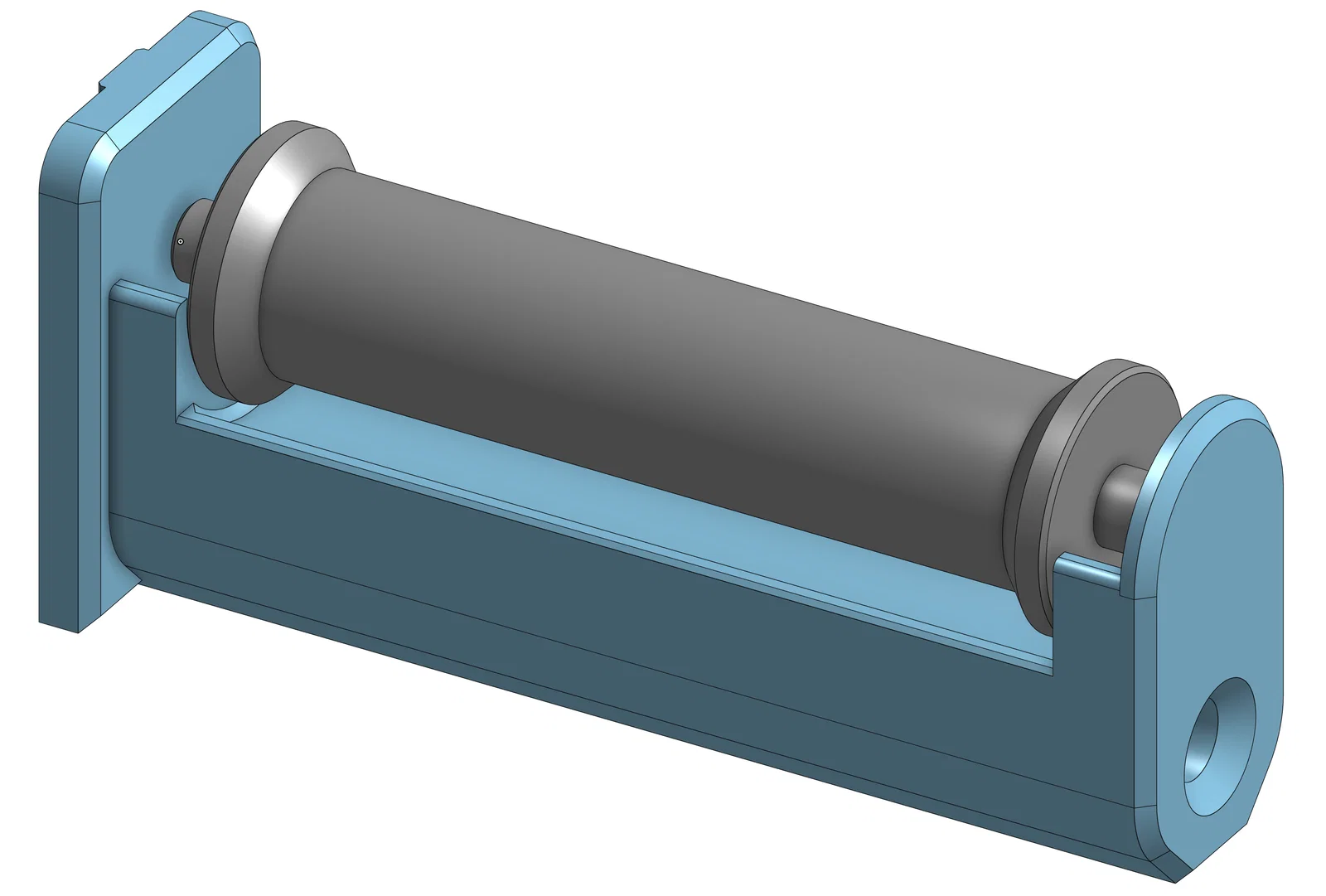

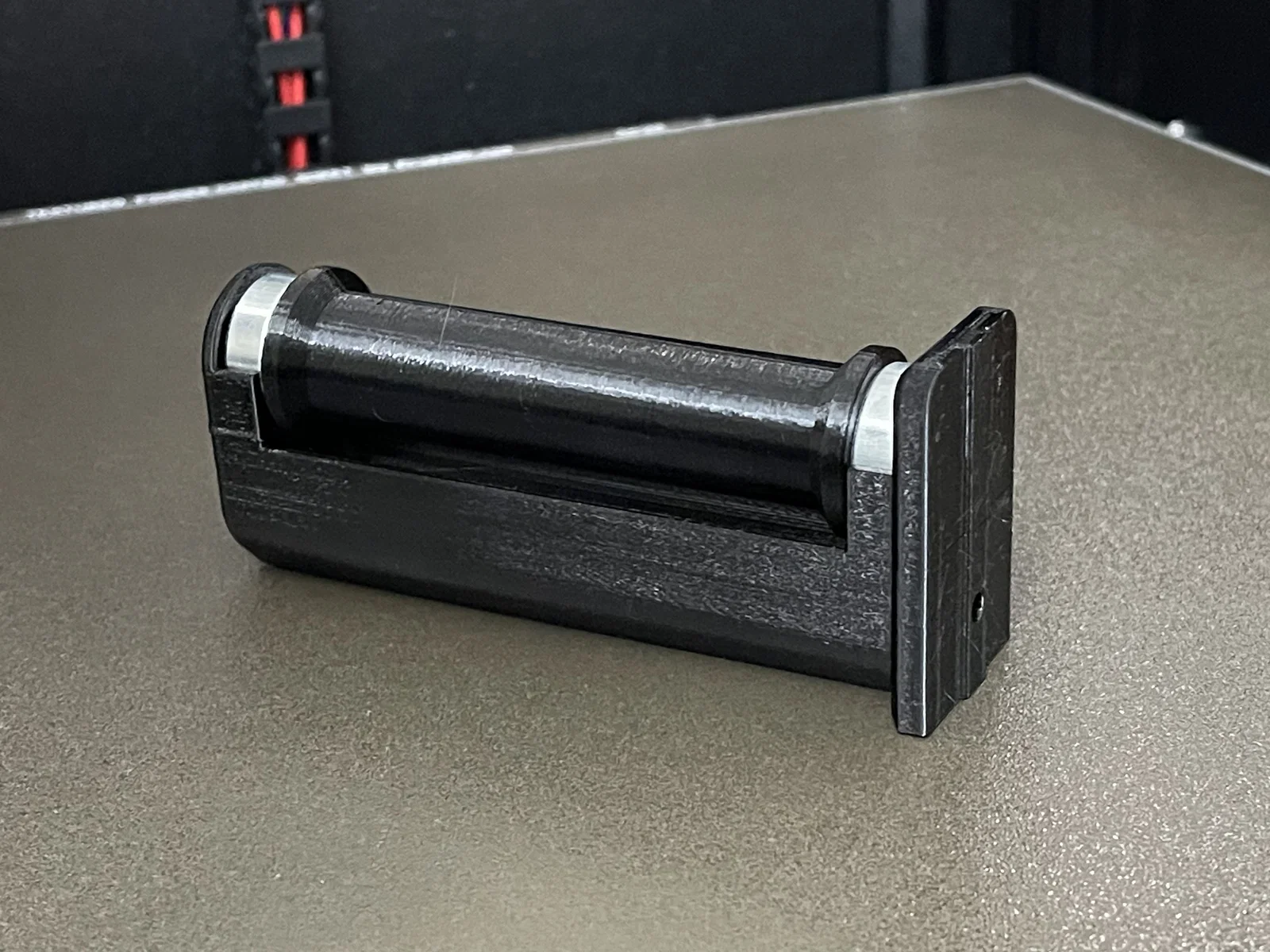

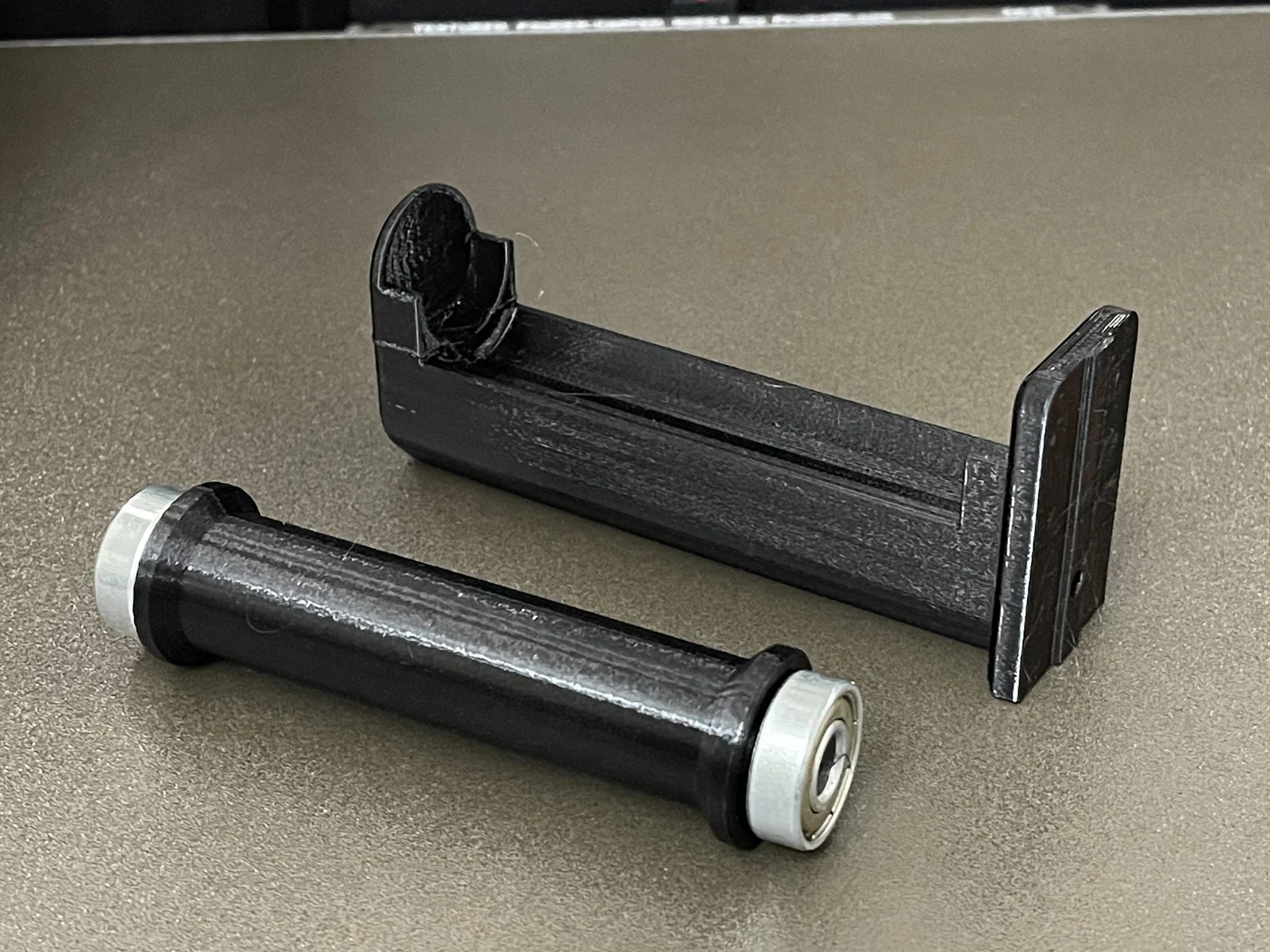

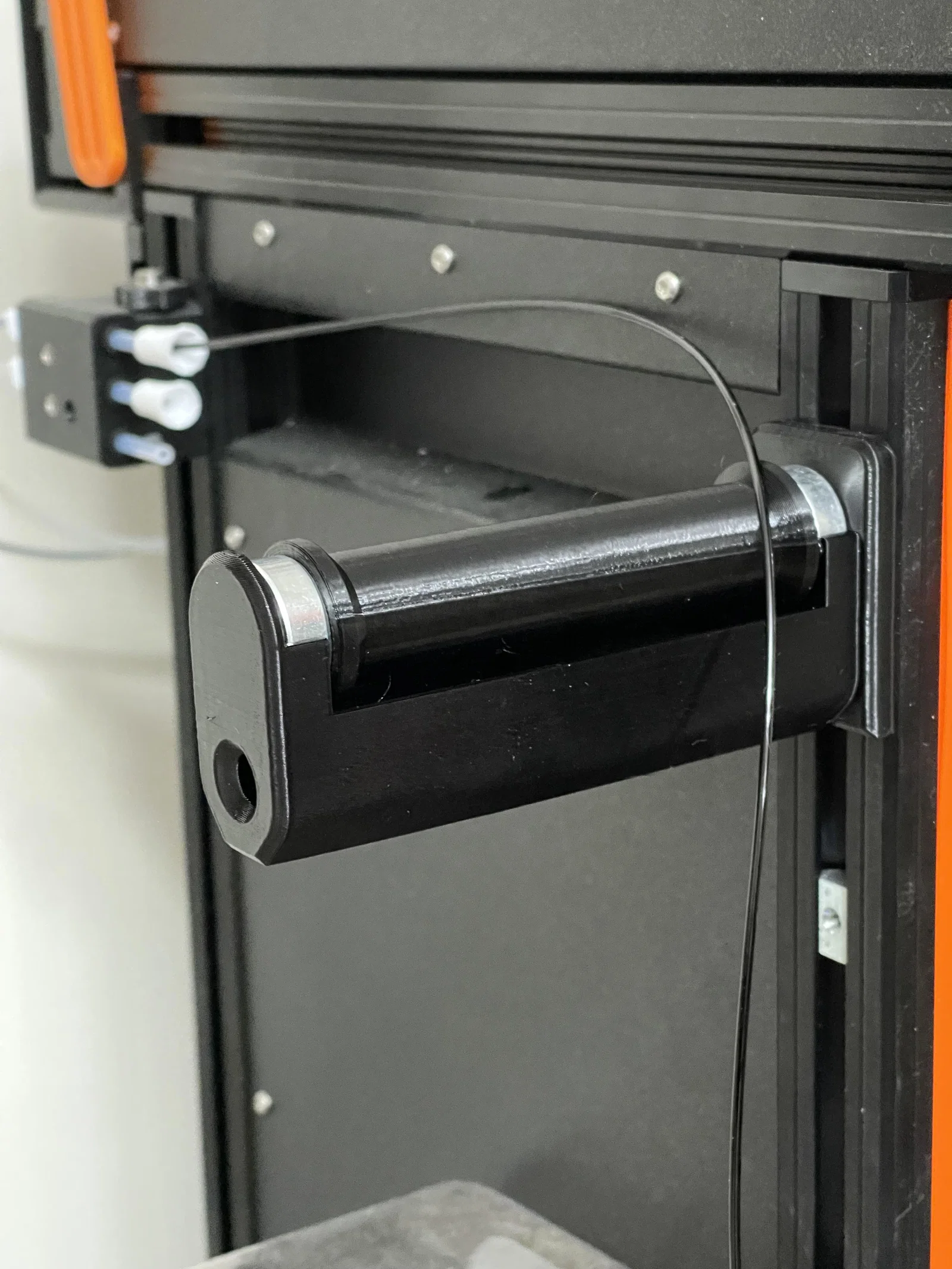

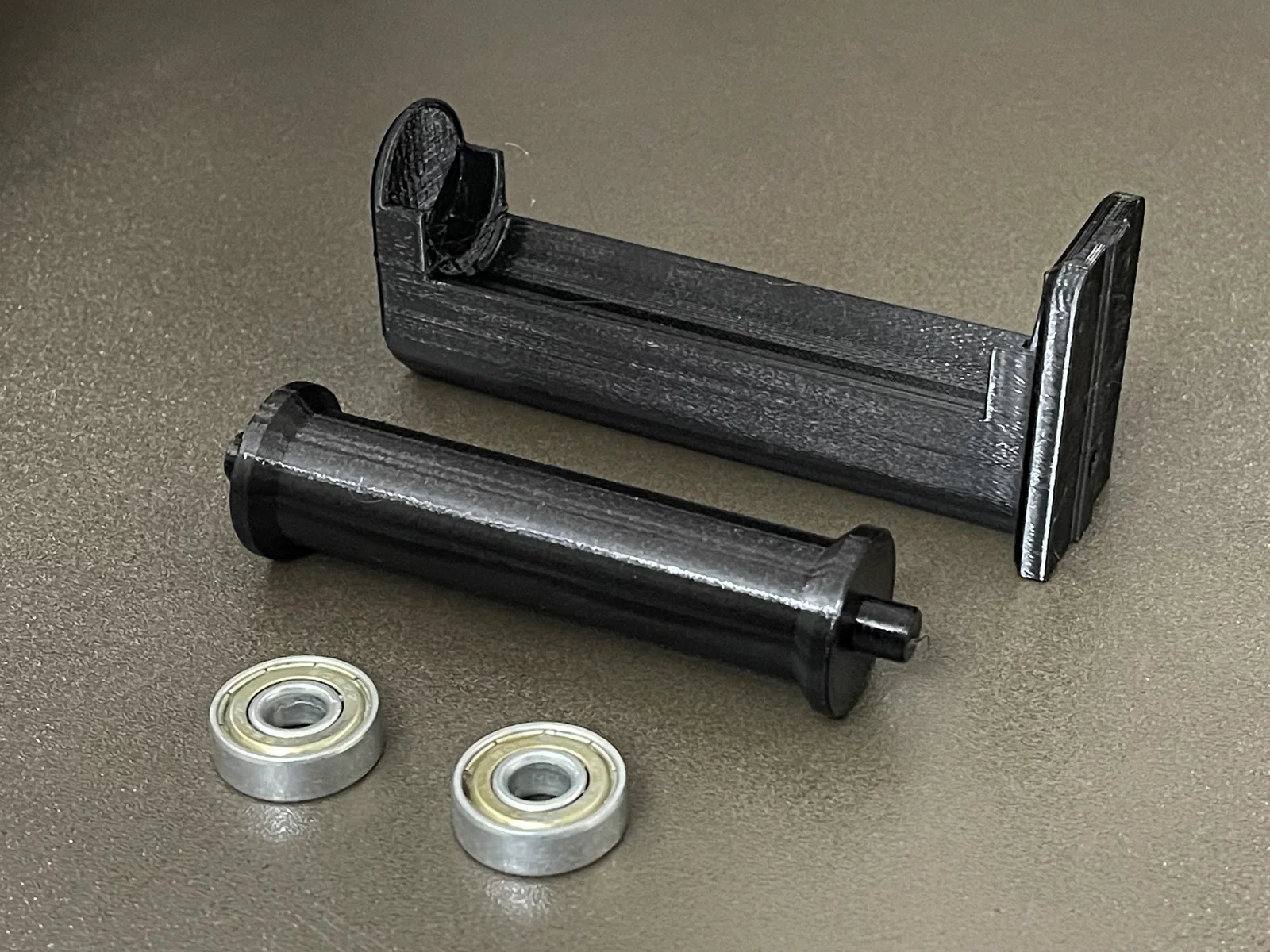

Thiết kế dùng 2 cái 608 bearing, chỉ cần bấm (pop) vào hai đầu của trục (shaft). Sau đó trục này đặt lên các bệ đỡ bearing (bearing cradles) trong phần holder. Hai holder được bắt lên thanh ray bên hông bằng vít M4 x 12 lấy từ bộ XL spool holder zin (spool holder nhựa injection moulded).

Mình có đính kèm file STEP nếu ai muốn remix thiết kế. Nếu bạn có tài khoản Onshape, có thể vào document và copy về dùng tại:

https://cad.onshape.com/documents/c809b33f57c0edb941b903ef/w/78ea155e543e8882aa5e83c1/e/979d69da7138939a5640f241

Nếu bạn muốn đổi chiều dài trục để hợp với cuộn có bề ngang khác nhau, mình dùng một biến tên là #ShaftLength; chỉnh biến này là thiết kế sẽ tự cập nhật. Lưu ý là nếu chiều dài trục khoảng ≈105 mm trở lên thì sẽ khó siết vít bắt mount bằng cây Allen key đi kèm XL.

In ấn (Printing):

• PETG hoặc PLA hay vật liệu gì cũng được — chỉ né TPU/vật liệu dẻo (flexibles) thôi ;-)
• 3 hoặc 4 perimeters
• 20 hoặc 25% Cubic infill

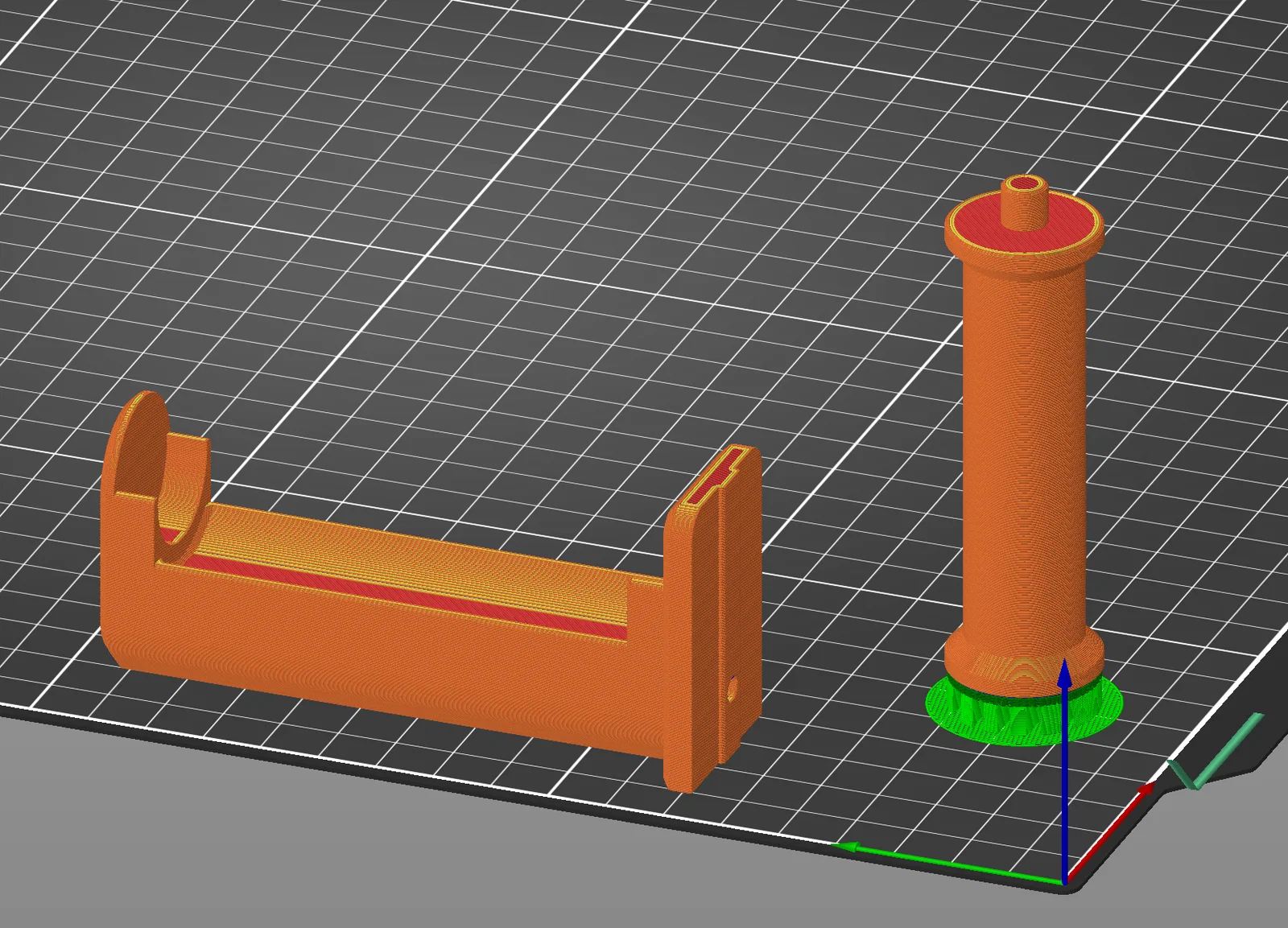

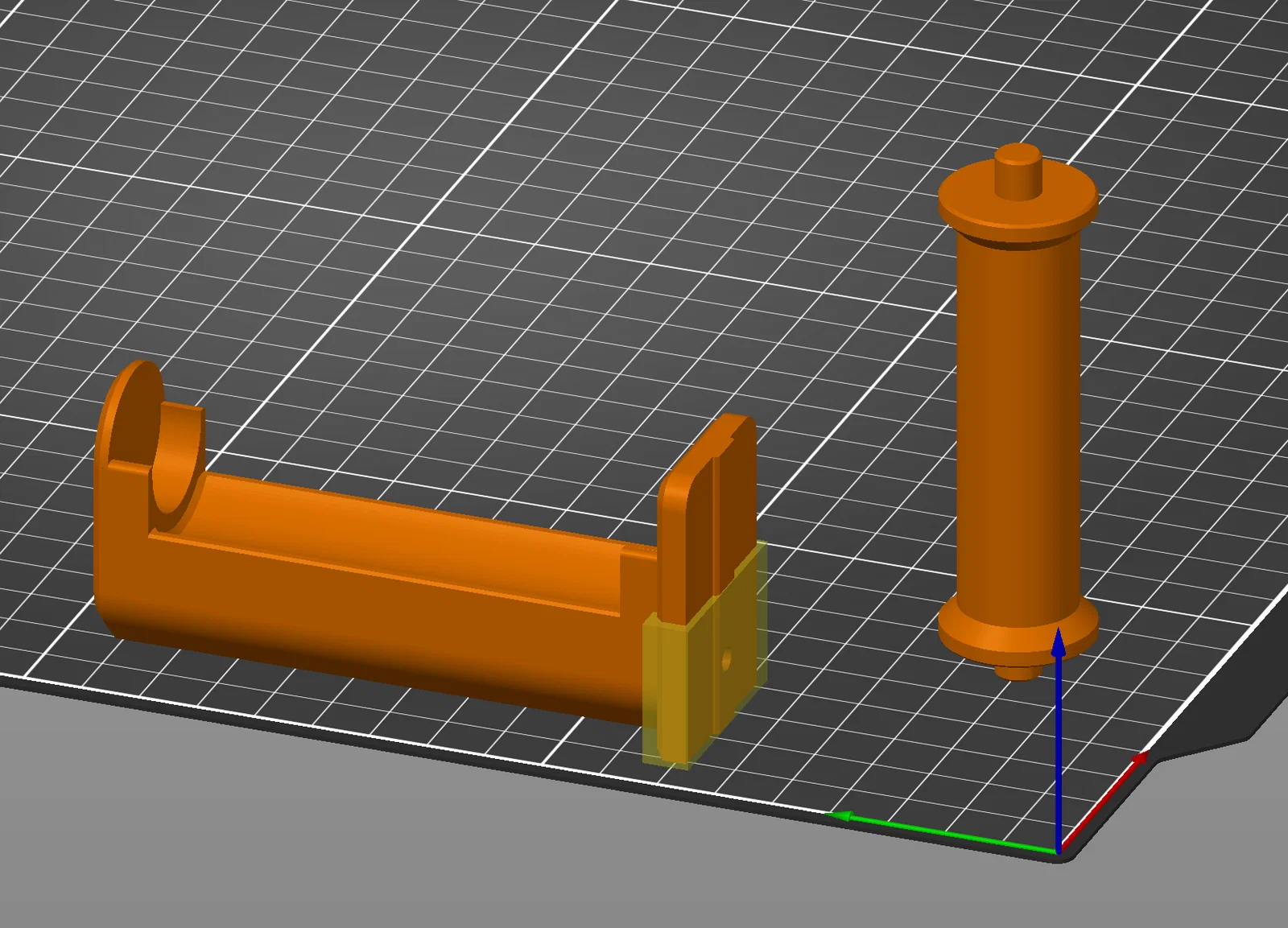

• In phần Holder theo phương ngang, để các bearing cradles hướng lên trên
• In trục (shaft) theo phương dọc, bật support chỉ “from bed only” (như trong hình)

Cập nhật 9/10/2024:

Mình thấy spool rollers có một chút “rơ” (play) khi gắn lên XL. Mình đoán cái gờ định vị (locating “spine”) đang tì vào captive nut trong khung XL, làm cho holder không áp sát “đúng và đủ” vào khung XL. Mình đã thêm bản v2 của holder (file STL và STEP) — trong đó mình bỏ phần locating spine tại vị trí có captive nut. Nhờ vậy khi lắp vào, holder sẽ tì sát hoàn toàn lên khung XL và hết cái độ rơ nhỏ có thể gặp.

Cập nhật 6/11/2024:

@bobby báo là Prusa XL của bạn ấy dùng vít bắt M5x85 thay vì M4x12 như máy của mình. Bạn ấy nghĩ có thể Prusa đã thay đổi phần hardware đi kèm XL. Để hỗ trợ các chủ XL (đời cũ/đợt đầu?) đang dùng bộ ốc bắt spool kiểu M5x85, mình có kèm thêm một phiên bản holder đã cập nhật (cả STEP và STL) để dùng với vít M5x85. Cảm ơn bạn @bobby đã báo thông tin !!
