Ramp Modular cho Robot Hút Bụi (Modular Robot Vacuum Ramp)

Bạn có đang phát bực vì robot hút bụi nhà bạn cứ không vô được phòng do cái gờ ngưỡng cửa không?

Mình cũng y chang!

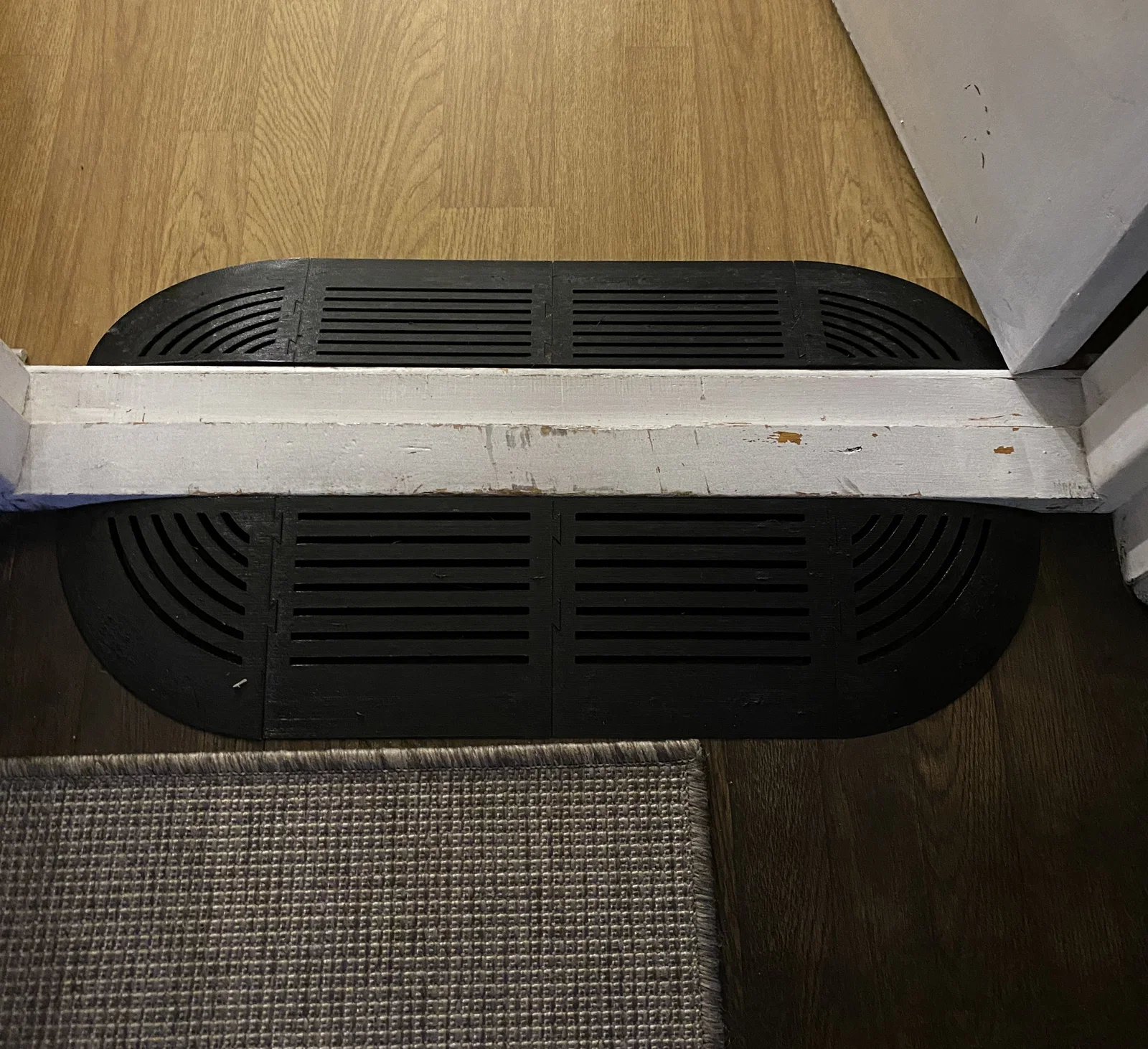

Mình làm mẫu này dạng ramp (đường dốc) kiểu modular, góc khoảng 10 độ để robot hút bụi của mình không bị đứng lại rồi tưởng nó gặp “vực” (kiểu “cầu thang”) khi băng qua ngưỡng cửa vô phòng ngủ.
Mẫu có sẵn miếng kết thúc (endpiece) bo tròn lẫn loại thẳng (tuỳ bạn chọn), và các đoạn modular sẽ khoá với nhau bằng dovetail—đủ khít để giữ dính các phần, nhưng vẫn đủ “dễ chịu” để lắp vào nhau.

Mẫu được làm để bạn có thể thay đổi chiều cao và chiều sâu chỉ bằng cách scaling STL trong slicer.
Để giữ đúng góc dốc khi bạn scale theo ngưỡng cửa nhà bạn, hãy giữ chiều cao ramp bằng 18.5% chiều sâu.

Ví dụ: Nếu ngưỡng cửa cao 20mm, lấy 20mm / 0.185 = 108.1mm chiều sâu.

Bạn cũng có thể chỉnh height/depth bằng tuỳ chọn phần trăm trong ví dụ như Prusaslicer để đạt kết quả tương tự.

Dùng băng keo hai mặt để dán cố định xuống sàn.

Mẹo nhỏ: Nếu bạn chọn bản đầu thẳng (không bo cong), hãy lật ngược mẫu khi in để bề mặt hoàn thiện nhìn đẹp hơn.

Edit: Sau khi đăng mẫu này, mình mới thấy @Dr.Peter đã làm một mẫu rất giống.
Lúc mình làm thì không hề biết ảnh đã làm trước, chắc đúng kiểu “tư duy lớn gặp nhau” hay gì đó.
Nếu thiết kế của mình chưa hợp ý bạn, ghé xem thử thiết kế của ảnh biết đâu bạn lại thích :-)

Edit nr2: @Bjorn_36286 muốn một miếng lớn hơn. Mình làm thêm 2 miếng để vừa với bề ngang tối đa của đa số máy in. Tìm là thấy: một miếng center dài 245mm, và một miếng 290mm.
In cái nào hợp với bạn và kích thước bed của máy bạn.

-------------------------------------

Không cần supports
Layer height 0.2mm
Infill 30% (gợi ý)
