Dụng cụ đo bán kính gắn vào caliper (Caliper Radius Tool)

Trên Printables đã có cả đống mẫu kiểu này rồi, nhưng phần lớn là thiết kế cho sai loại caliper hoặc dùng sai loại nam châm. Mình cũng muốn sửa lắm, nhưng gần như mấy mẫu đó không có file nguồn CAD được up ở định dạng libre để dùng với phần mềm CAD libre.

Mẫu này có thể không vừa với caliper của bạn (mình thiết kế cho Mitutoyo và Browne & Sharpe), và cũng có thể cần nam châm khác (8mm x 3mm). Nhưng mình có đính kèm file nguồn FreeCAD để bạn chỉnh lại cho đúng nhu cầu thực tế của bạn.

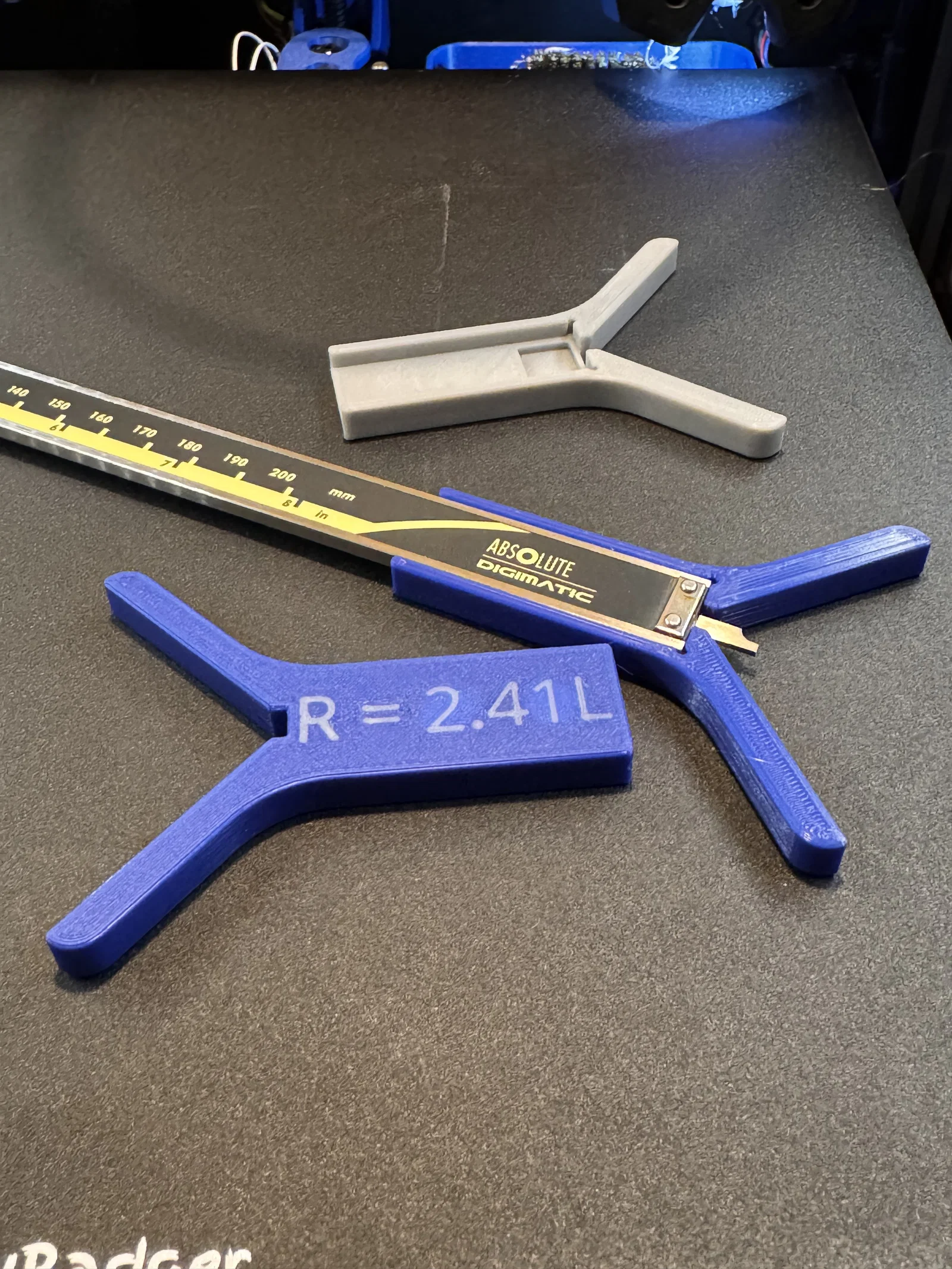

Dùng tool này bạn cần làm một phép tính nhanh: số đo thực tế = độ sâu đo được nhân 2.41. Cái này dễ quên, nên mình có up thêm một phiên bản có in luôn công thức làm nhãn; bạn có thể in nhãn bằng màu khác nếu thích kiểu đó.

Phần “throat” của bản tiêu chuẩn là 5mm, hợp chuẩn cho caliper Mitutoyo. Bản wide là 8.1mm và vừa với caliper Browne & Sharpe của mình.
