Ốp lưng Pixel 9 Pro XL (Đa vật liệu)

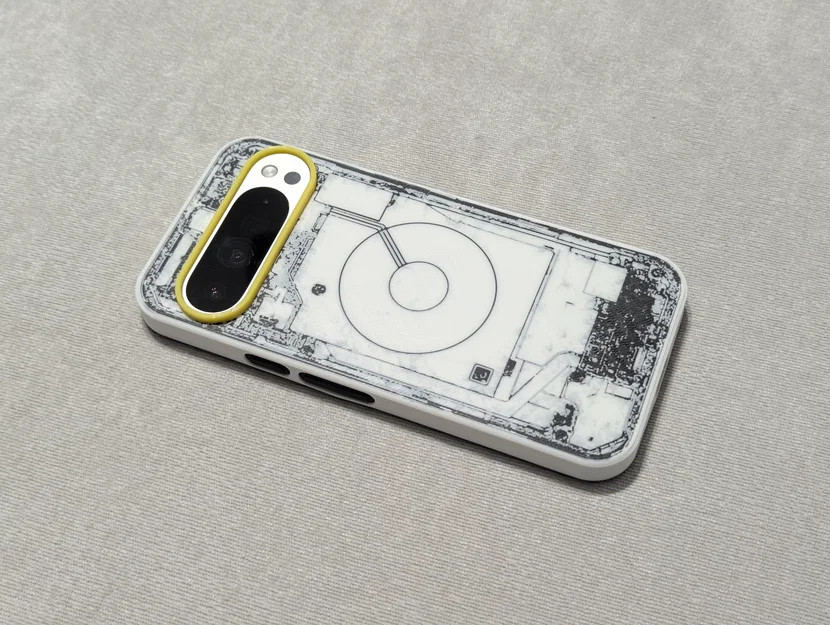

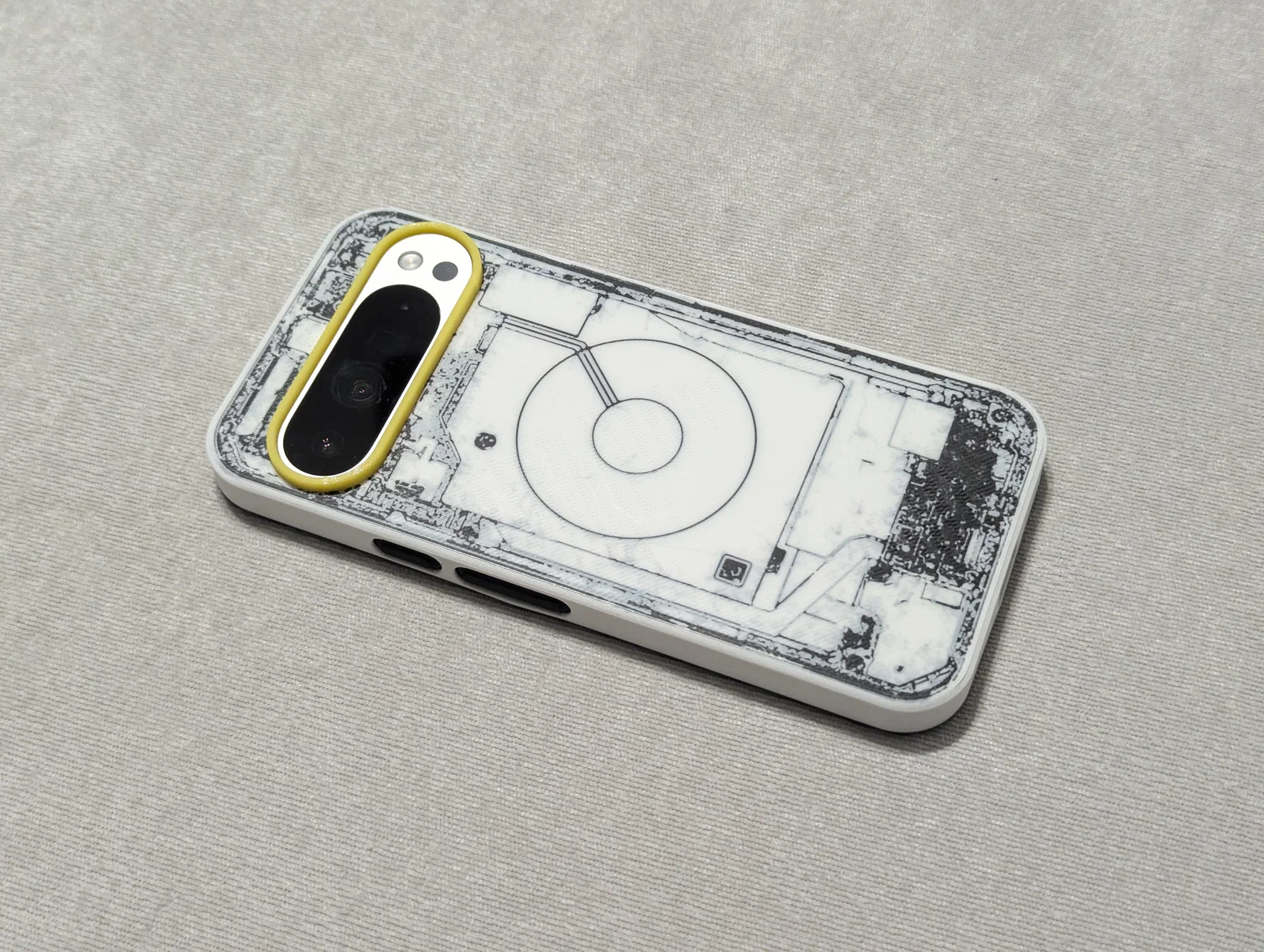

Ốp lưng đa vật liệu cho Pixel 9 Pro XL. Mình muốn làm một chiếc ốp cứng không phải TPU với thiết kế mô phỏng lại bo mạch của máy Pixel 9 Pro XL.

In với lớp in 0.2mm, vòi phun 0.4mm.

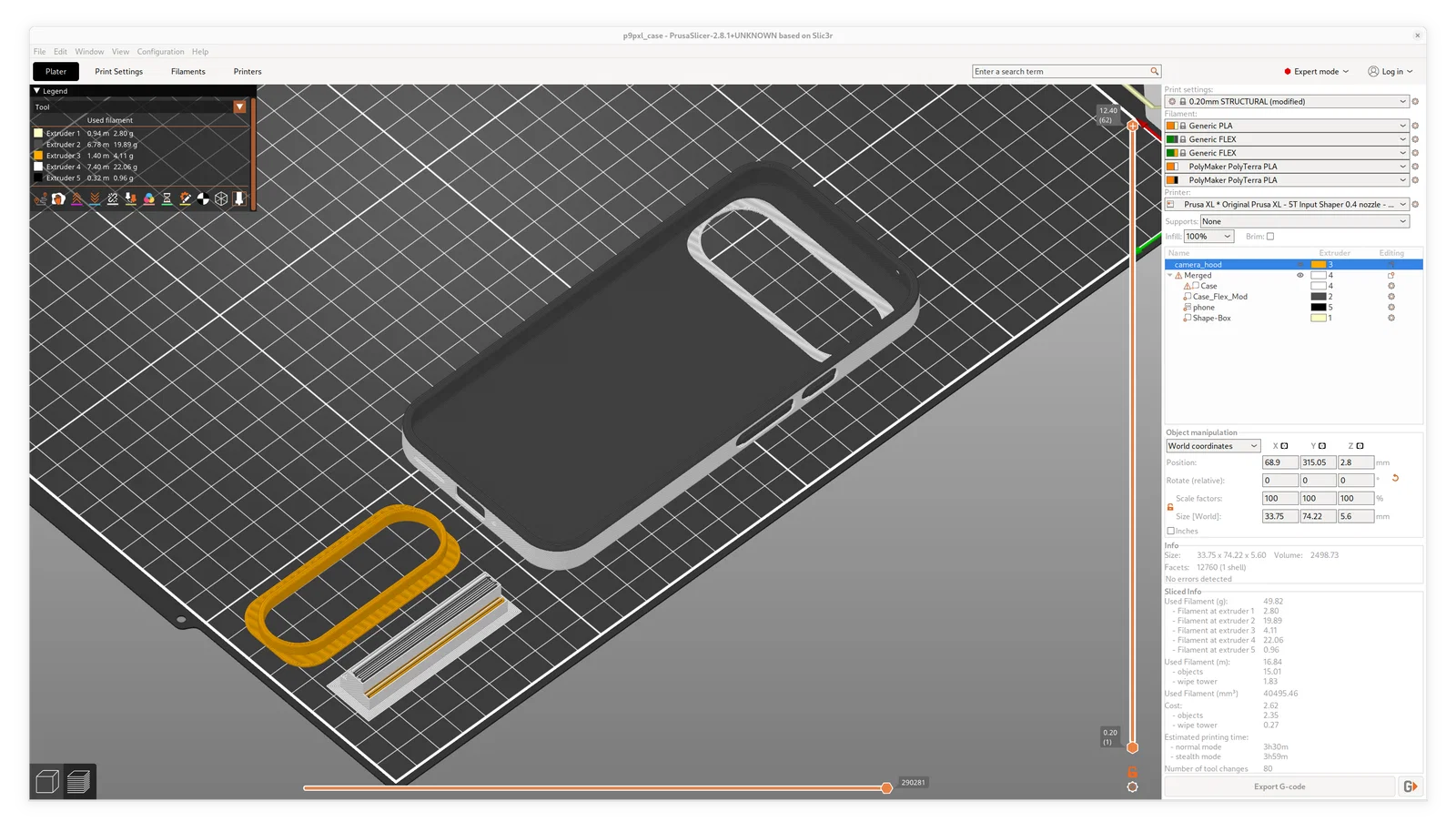

File 3mf đã được thiết lập sẵn cho máy Prusa XL. Mình đã in bằng các loại sợi nhựa sau:

1: PLA tự nhiên (Generic Natural PLA - Inland) 2: TPE đen 83A (eSun) 3: TPU chuyển màu đỏ sang vàng (có thể in tách biệt để giảm số lần đổi đầu in hoặc in trên máy Bambu - Inland) 4: PLA nhám trắng (Polymaker) 5: PLA nhám đen (Polymaker)

Cần FreeCAD phiên bản 1.0 trở lên để mở file.

Họa tiết này được tạo ra bằng cách lấy hình ảnh từ iFixit, chạy tính năng phát hiện cạnh (edge-detect) rồi chuyển đổi sang SVG bằng Inkscape, sau đó chỉnh sửa thủ công một chút và để lại phần còn lại như một hiệu ứng bị ăn mòn. Bạn hãy chỉnh tỉ lệ theo kích thước điện thoại, sau đó tạo một lớp dày 0.2mm.

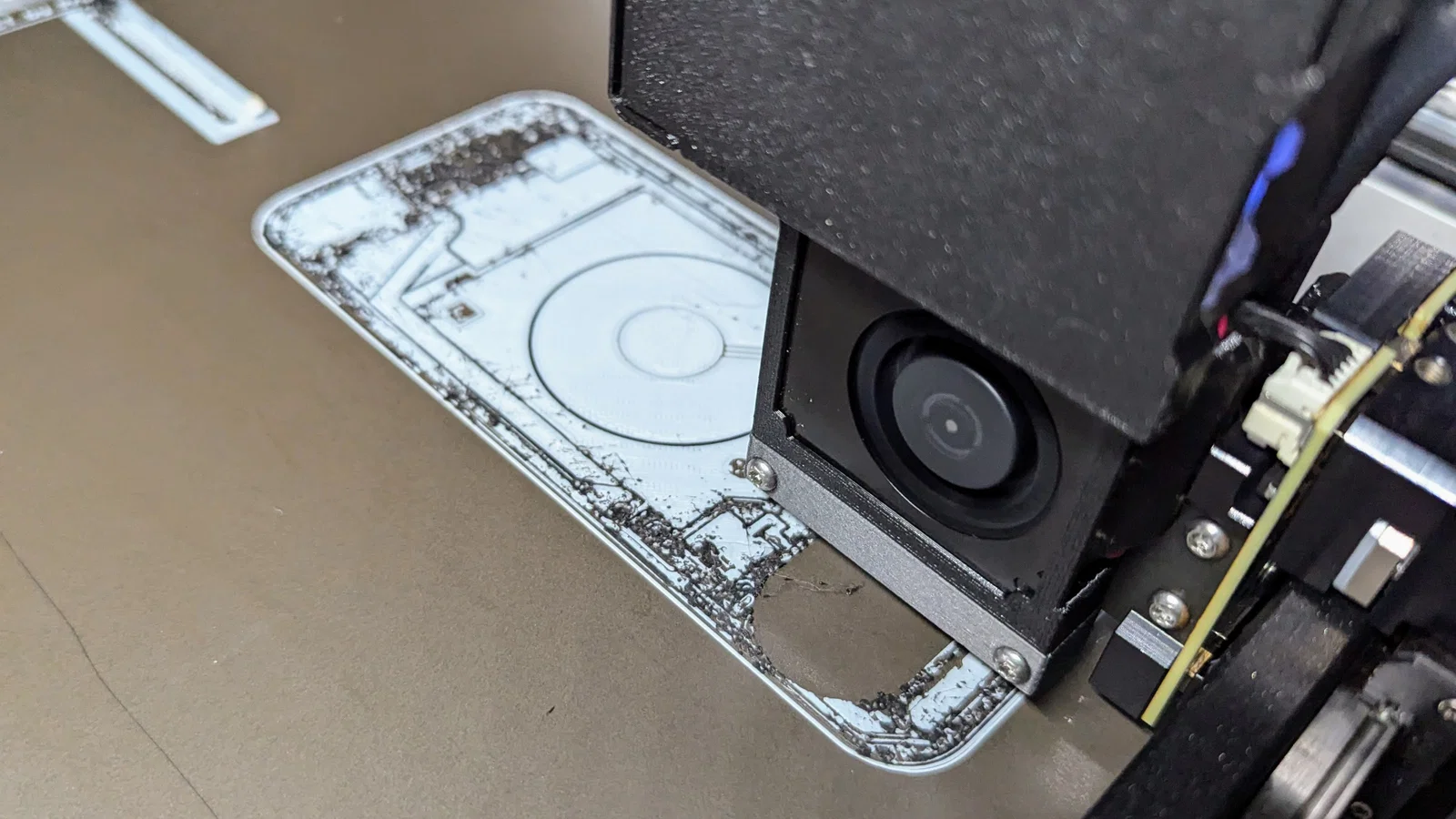

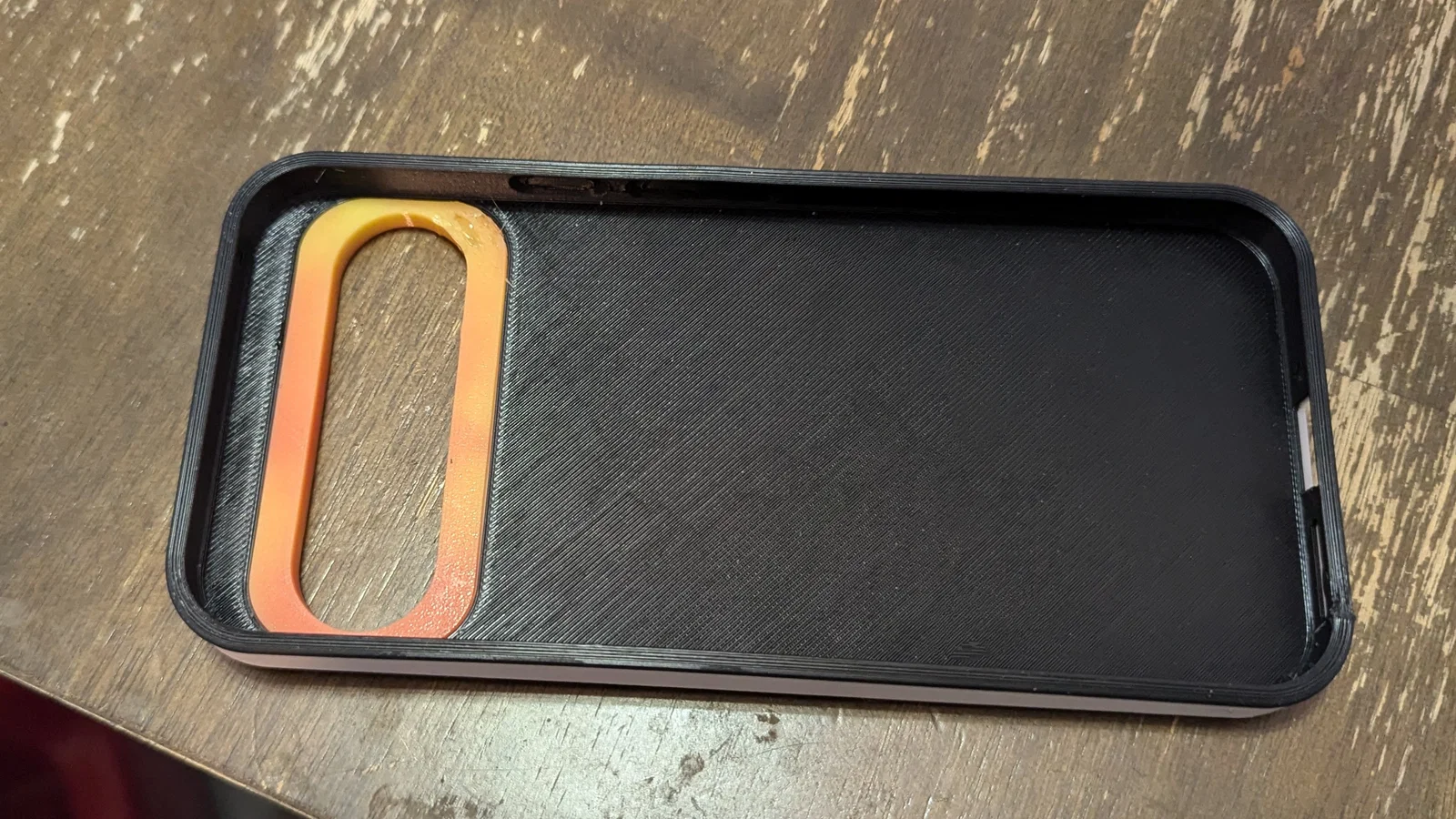

Họa tiết này khá phức tạp nên khó in trực tiếp trên bàn in, vì vậy mình đã thêm một lớp modifier để in trước một lớp PLA trong suốt/tự nhiên giúp "ép" họa tiết, sau đó mới in họa tiết, tiếp theo là vỏ ốp bằng PLA trắng và cuối cùng là lớp lót TPE. Phần giữa lớp thứ 2 và thứ 3 vẫn hơi lộn xộn một chút, nhưng điều đó lại làm tăng thêm vẻ ngoài của hiệu ứng bị ăn mòn _(ツ)_/

Lưu ý là lỗ micro trên bản in gốc của mình bị lệch 0.5mm. Mình đã cố gắng sửa lỗi này trong mô hình nhưng chưa in thử lại.

File FreeCAD bao gồm cả mô hình STEP của P9PXL.
