Chi tiết tăng đai trục X cho Ender 3 S1 [Pro/Plus]

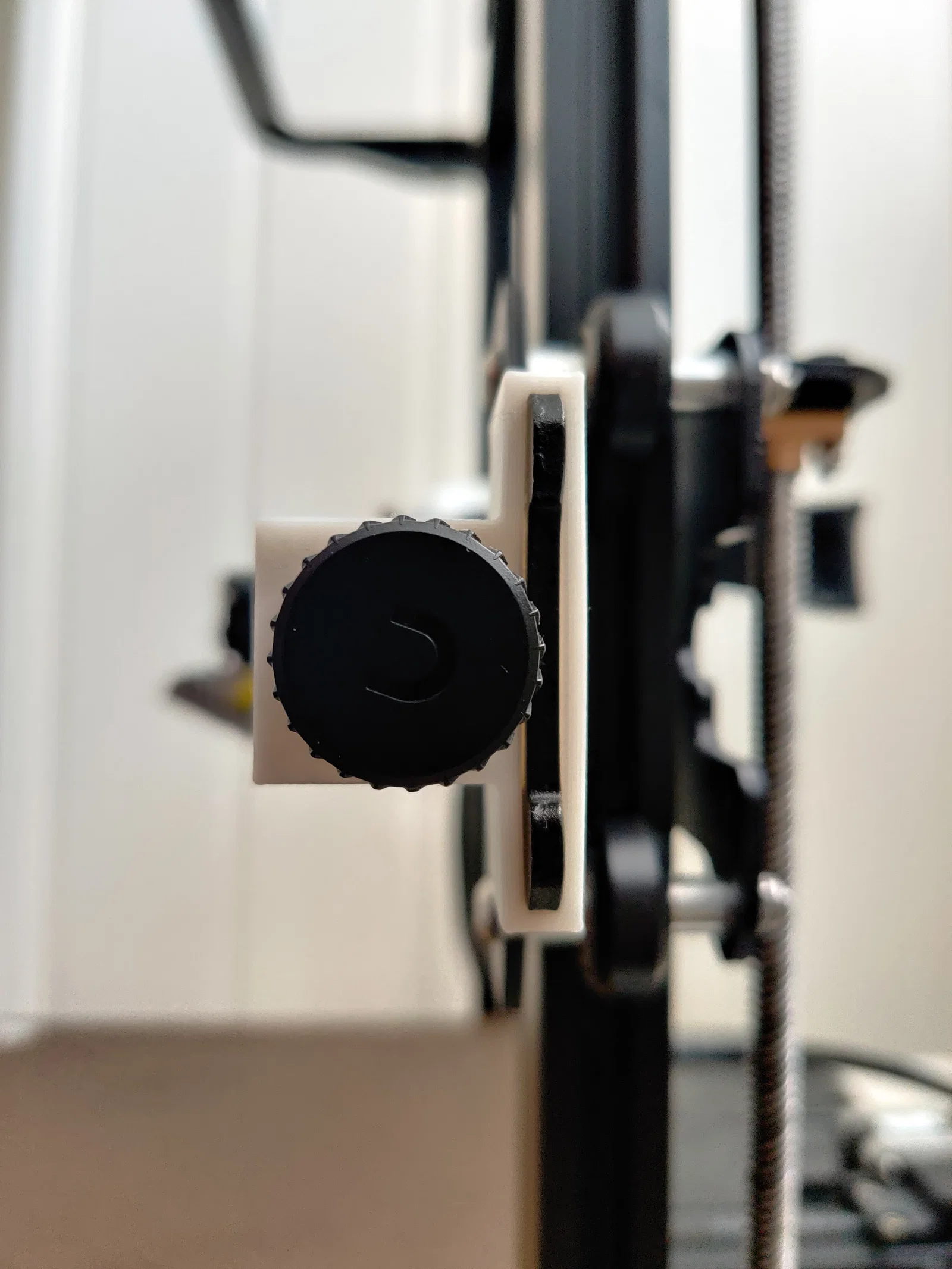

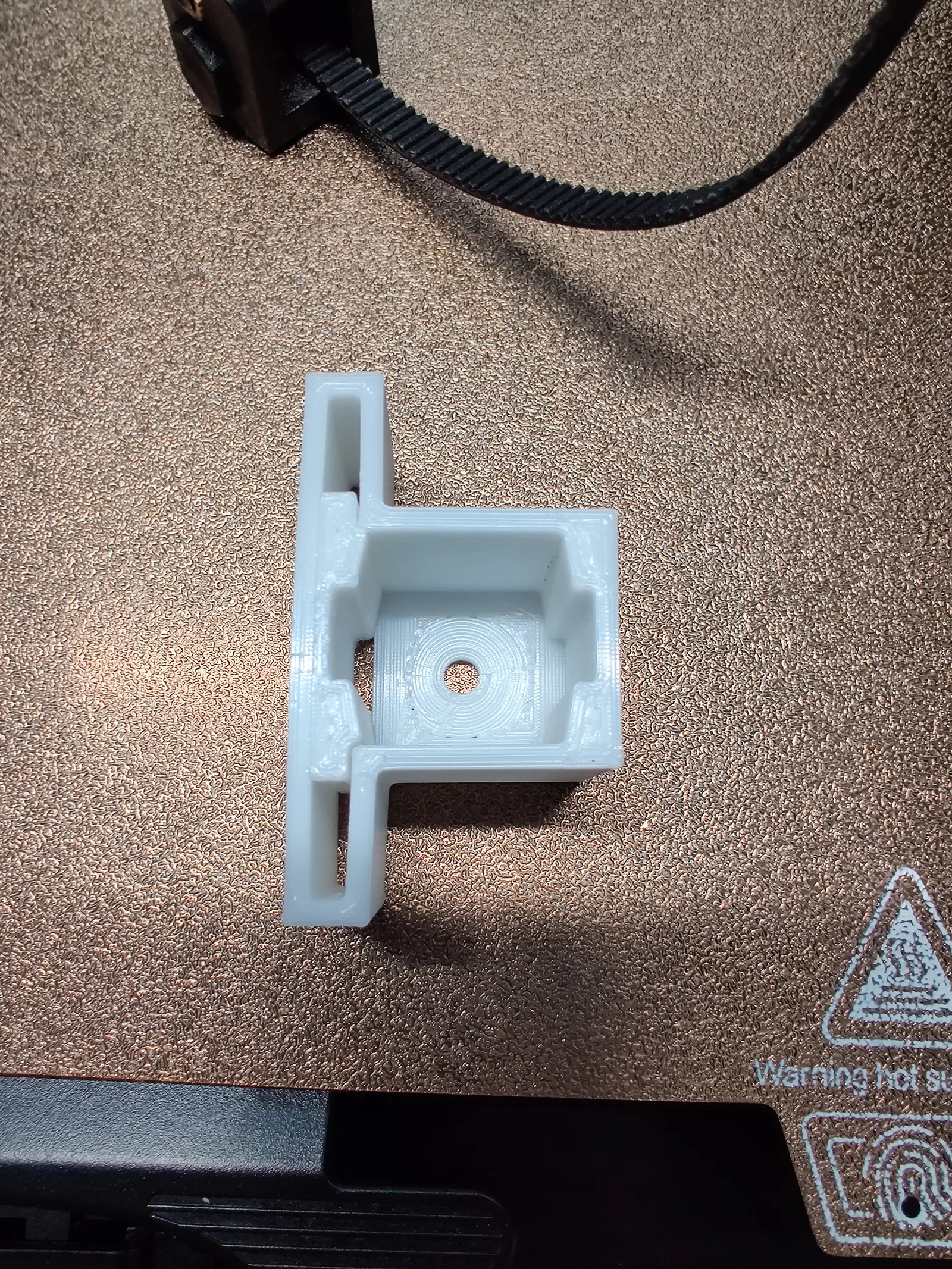

Cái tăng đai trục X (x-axis belt tensioner) zin của mình bị gãy khá nhanh vì mình siết quá tay con ốc giữ nó vào dầm trục X (x-axis beam) để cố định lại, do lúc đầu nó bị lỏng lẻo/rụng rịch. Nên mình thiết kế một bản thay thế ổn định hơn so với thiết kế gốc.

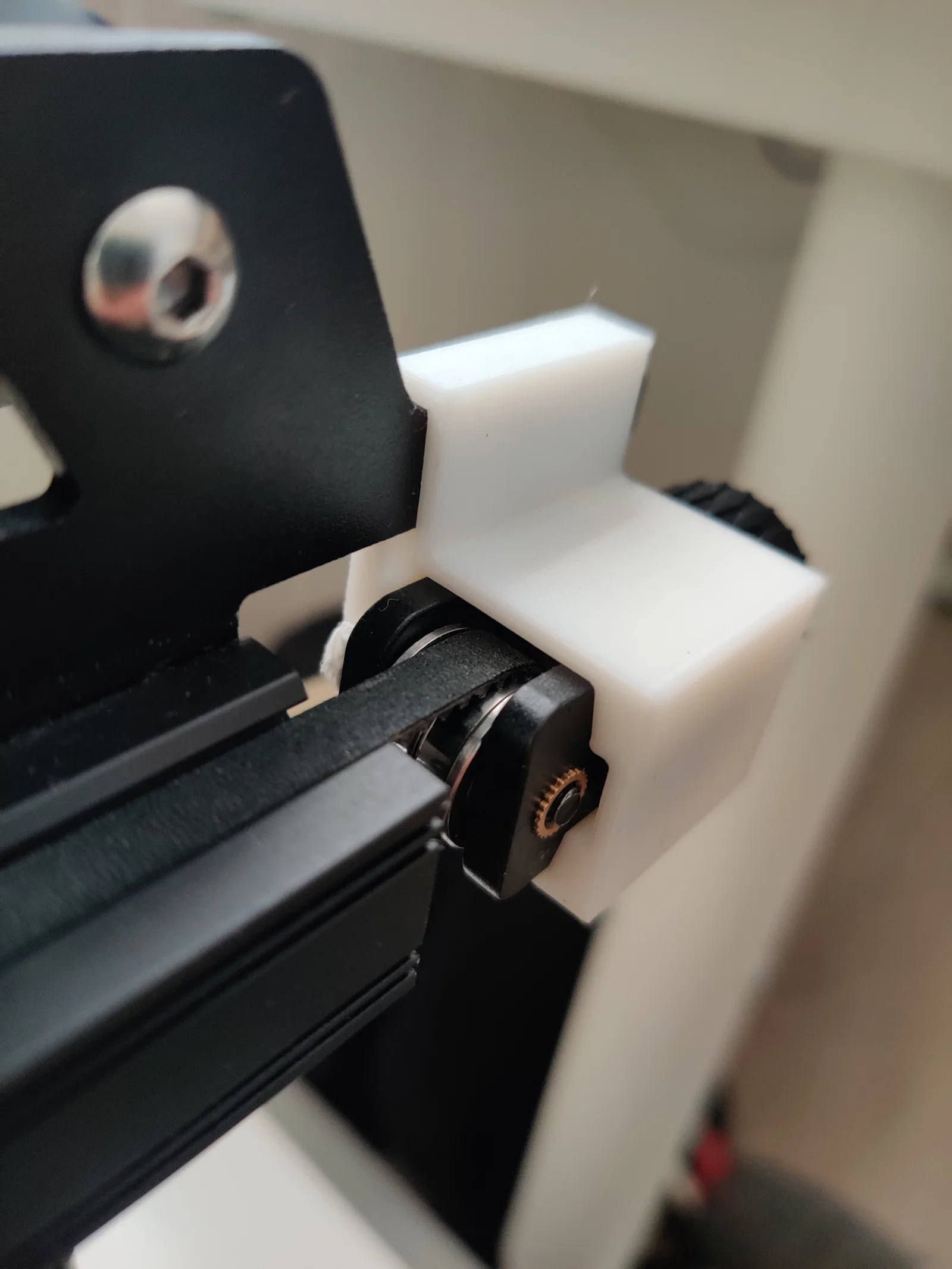

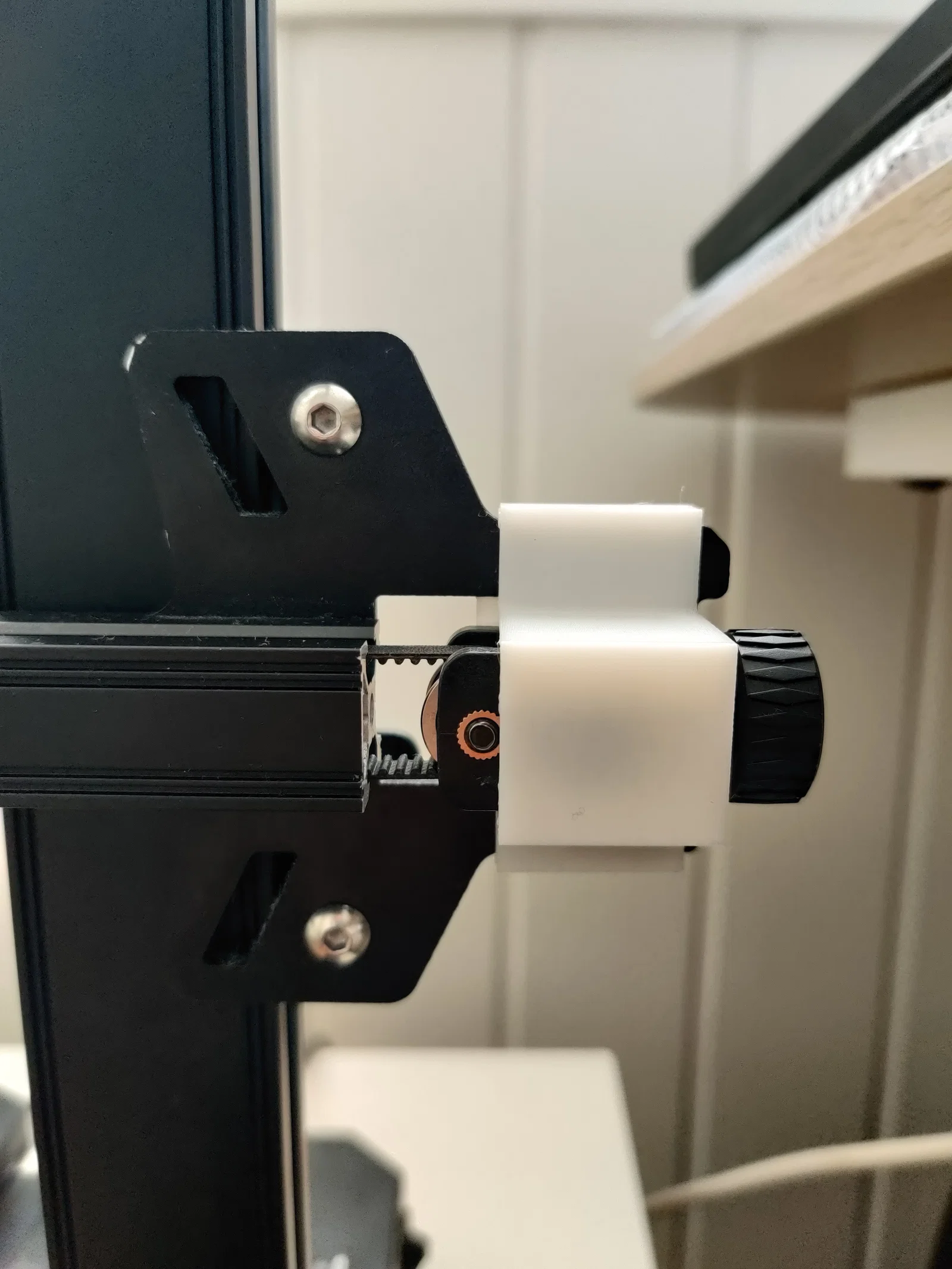

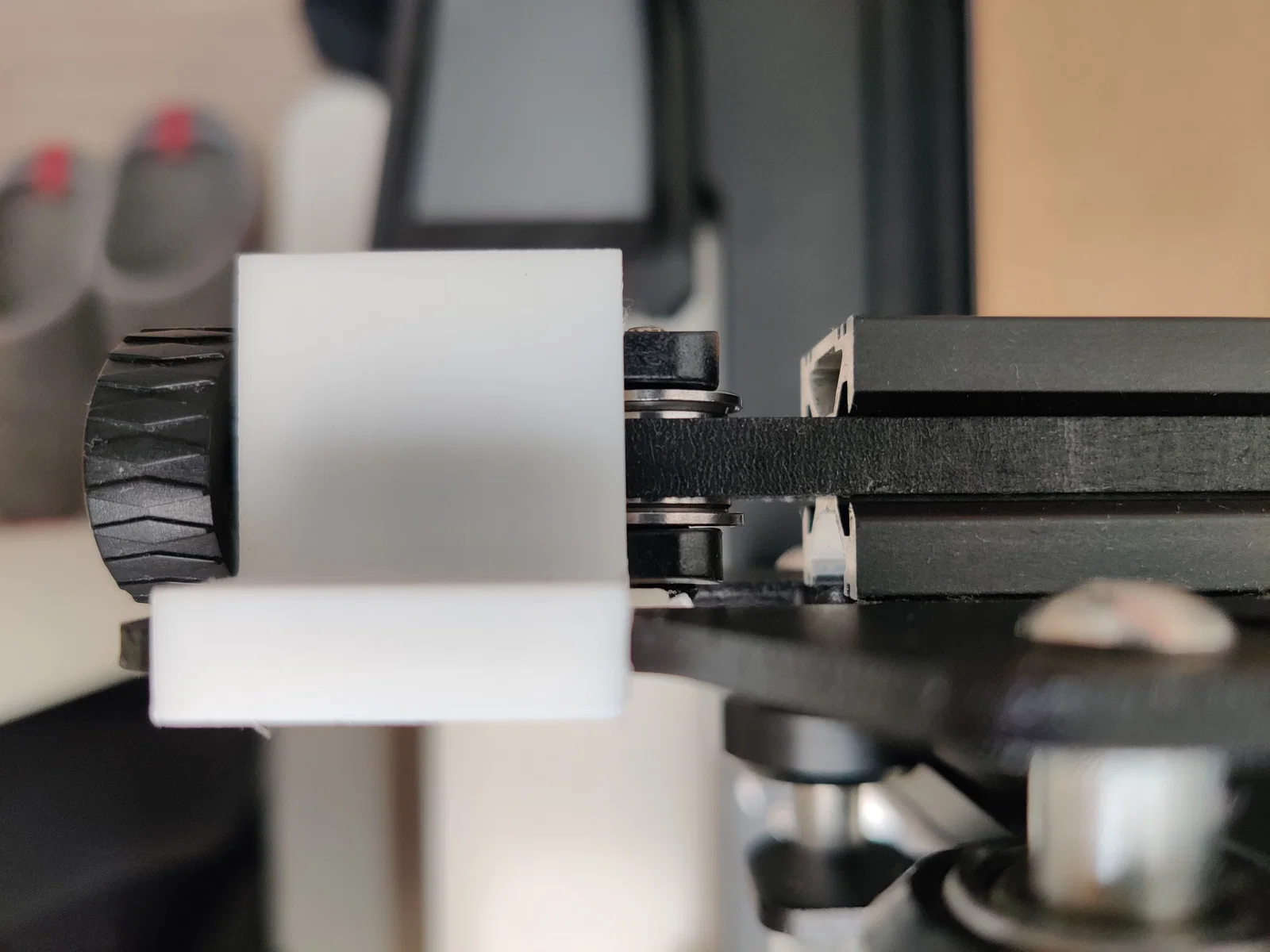

Mục tiêu là làm đơn giản nhất có thể. Mẫu này không cần ốc vít nào để lắp ráp. Nó cũng giúp bạn nhìn được độ thẳng hàng giữa tensioner và dây đai, để bạn chỉnh lại nếu dây đai bị chạy lệch sang một bên rồi bắt đầu cạ mài.

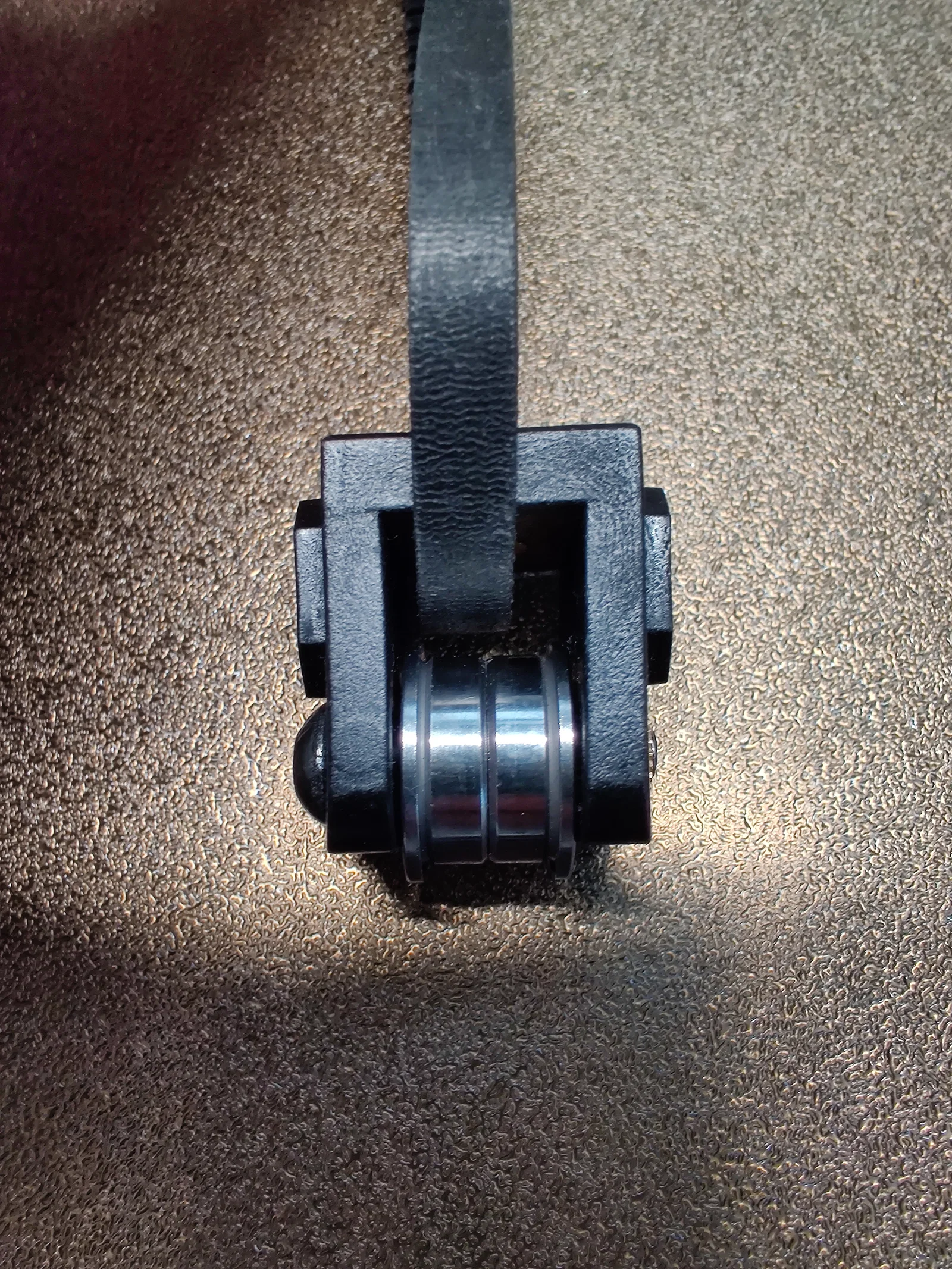

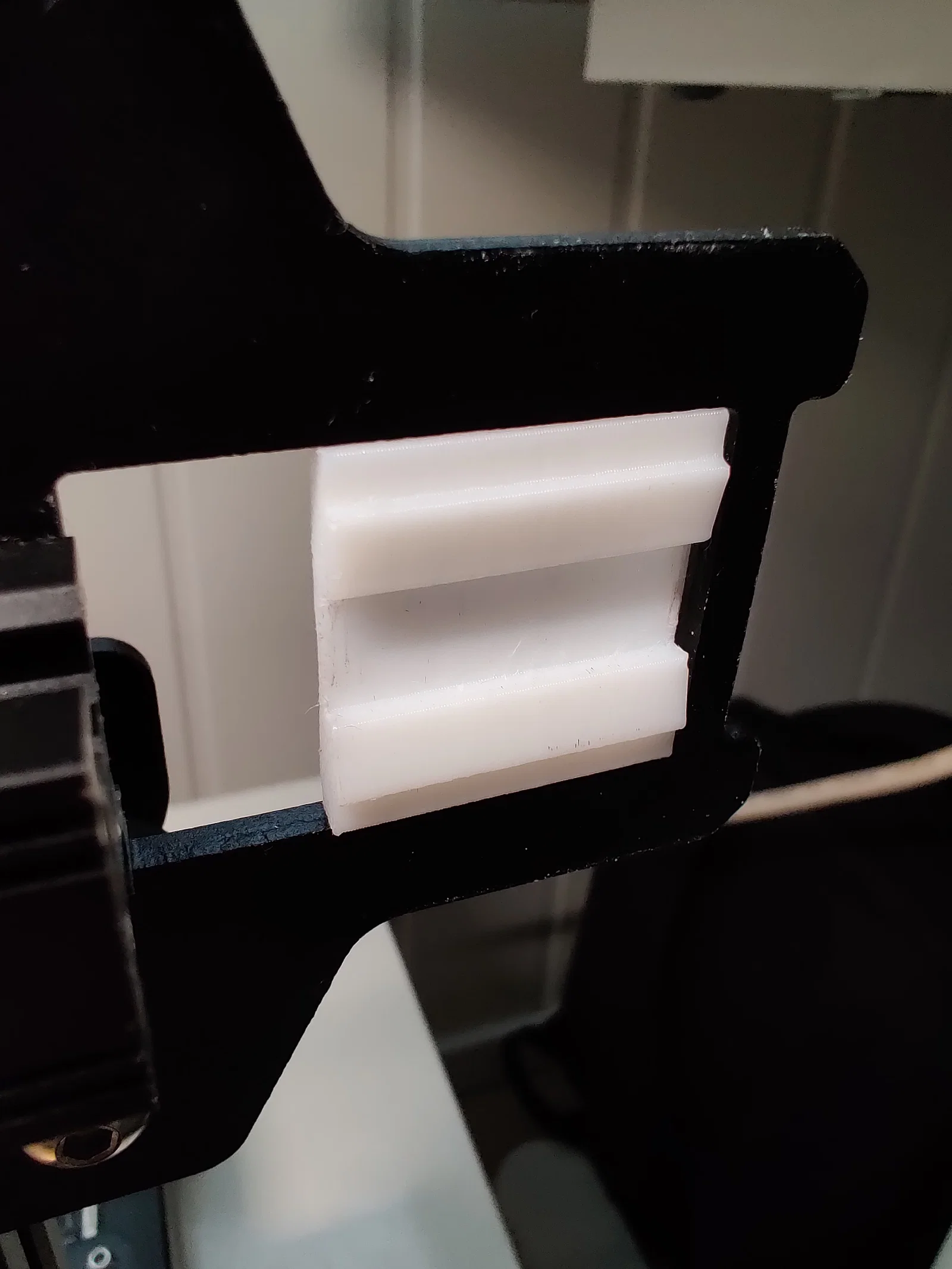

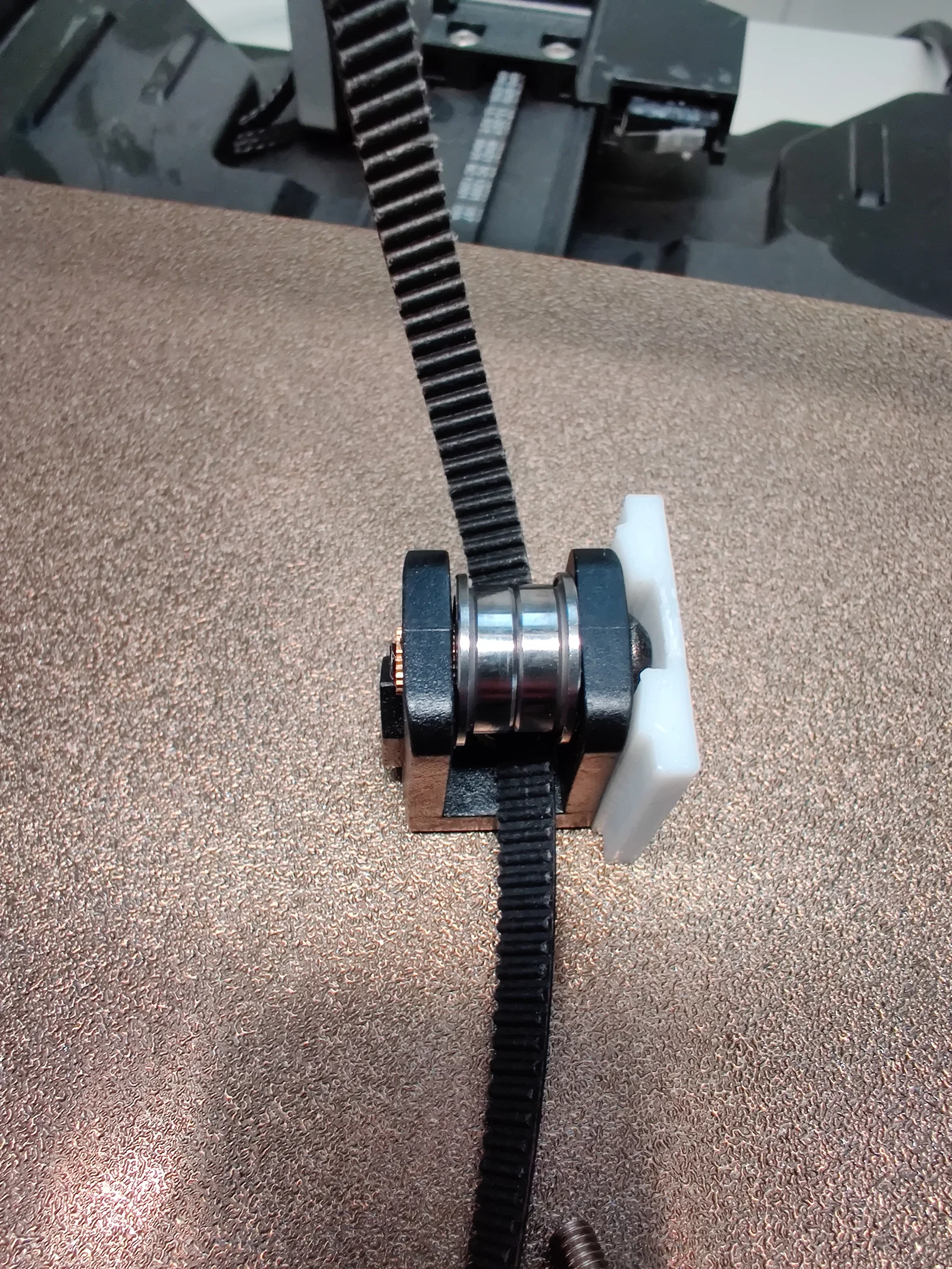

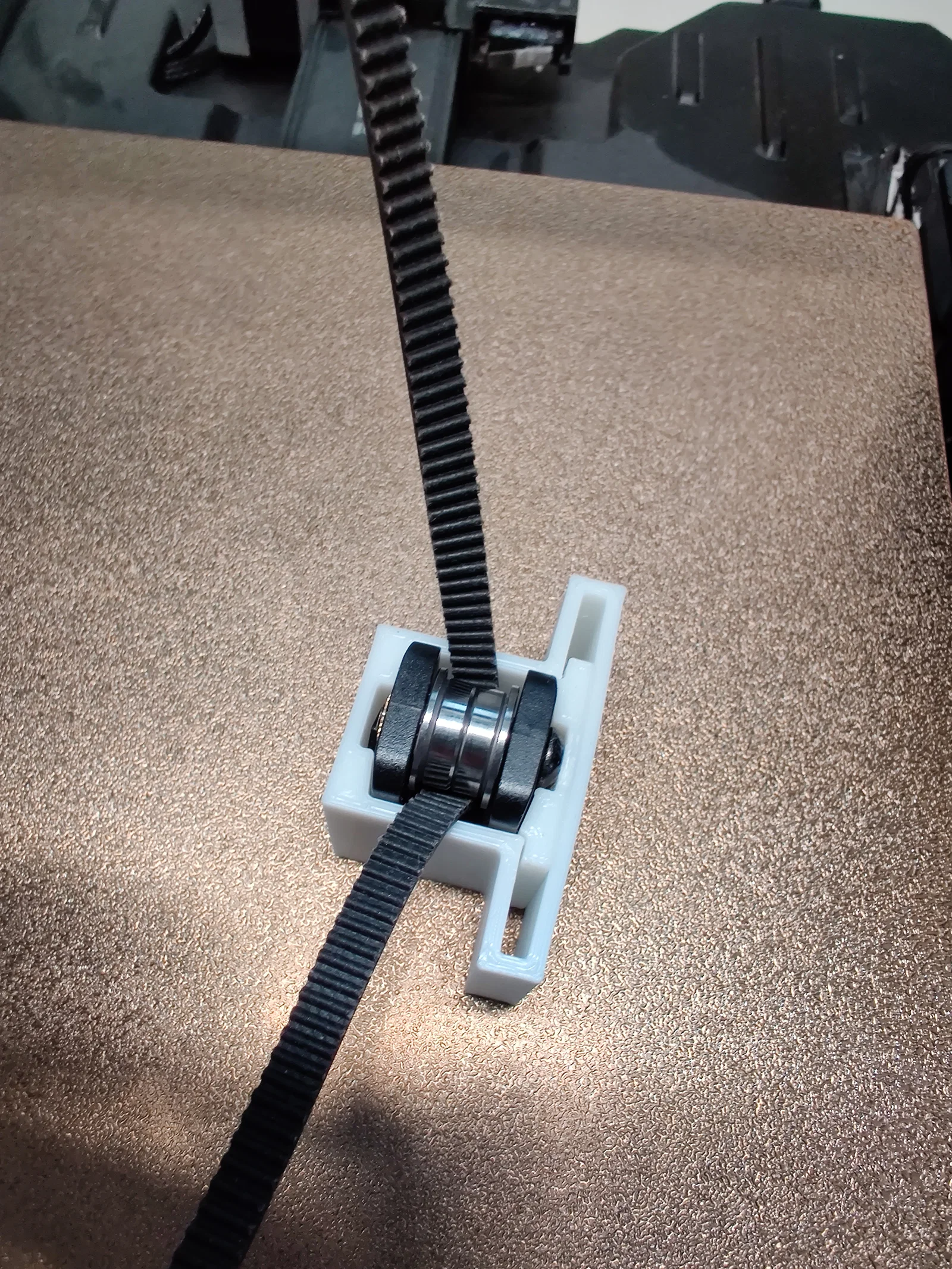

Phần giữ bearings hơi bị lệch một chút, nên để canh thẳng đúng với dầm trục X thì bạn có thể chèn thêm một miếng đệm (spacer) ở giữa phần in và nó, ví dụ như một mảnh giấy nhỏ.

Mình thiết kế bằng Onshape, nên bạn có thể chỉnh kích thước hoặc sửa theo nhu cầu tại đây: link
