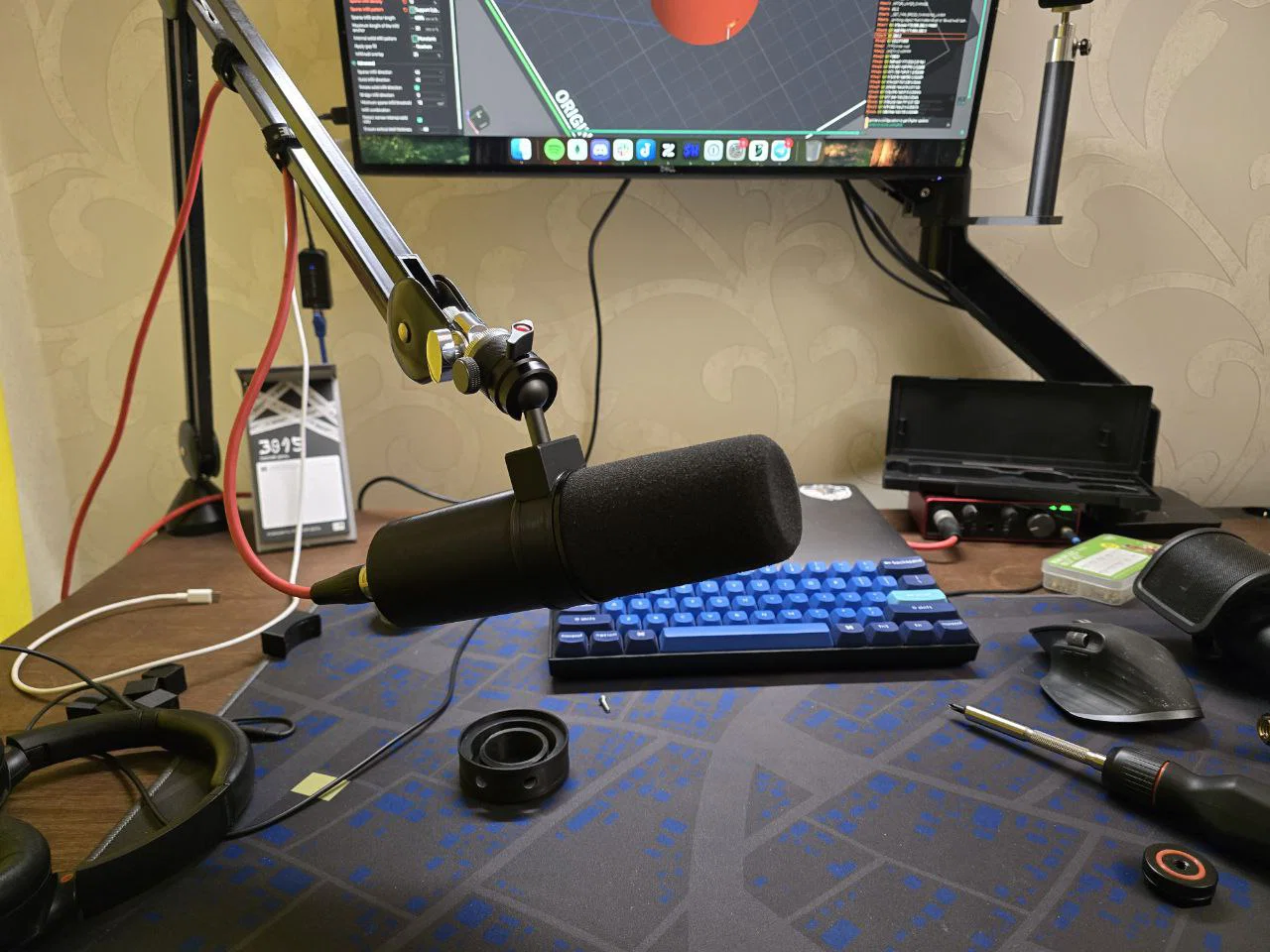

Chuyển Shure SM58 sang phong cách Shure SM7B (3D printed case)

Biến chiếc Shure SM58 của bạn thành phong cách Shure SM7B bằng 3D printing, tiết kiệm khoảng 300$!

Shure SM58 có thông số kỹ thuật khá giống Shure SM7B; khác biệt chính giữa hai mẫu là pop filter và thiết kế. Phần pop filter thì khó mà tái tạo theo kiểu DIY cho giống được, nên mình khuyên bạn cứ mua pop filter chính hãng từ Shure.

Các món cần có:

• Một heat insert cho ren ¼ inch (mình khuyên dùng loại của CNC Kitchen)
• Ba con ốc M3 (DIN 965, 3x12)
• Ba con tán M3
• Chính chiếc Shure SM58

Mình có thử thiết kế phương án dùng ốc và tán in 3D, nhưng làm hoài không ổn. Toàn bộ file nằm trong project OnShape, trong thư mục "Archive". Bạn cứ thoải mái góp ý/đề xuất giải pháp để dự án có thể in 3D hoàn toàn.

OnShape project ở đây

Gợi ý in. (có kèm file 3mf)

• Heat insert cần tối thiểu 3.3mm độ dày thành. Mình in phần “¼ mount” với 100% infill, cũng tốt cho các lỗ bắt ốc.

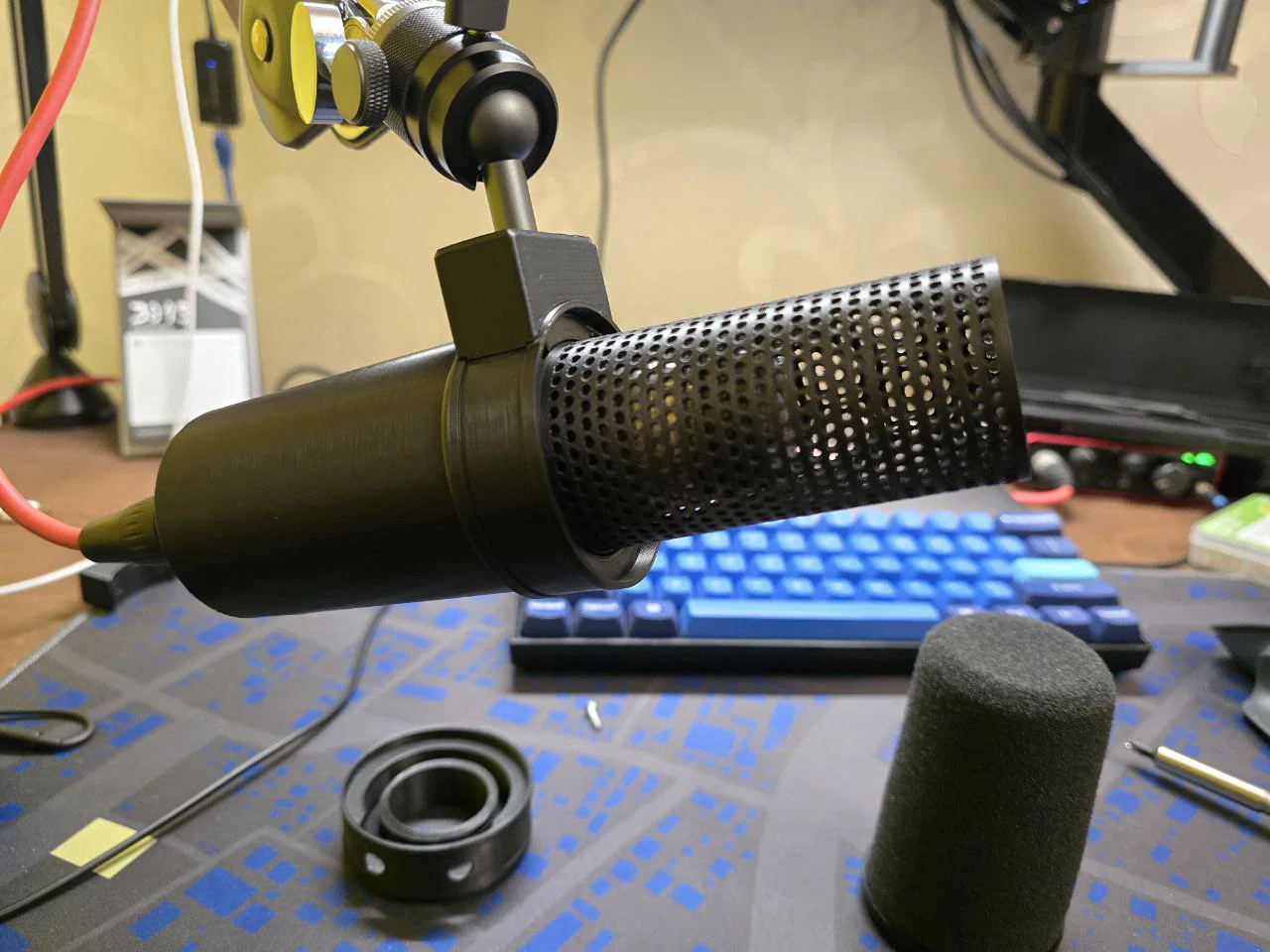

• In phần “Grill” bằng nozzle 0.2 nếu có thể; với mình nozzle 0.2 cho nhiều chi tiết hơn so với 0.4, nhưng sẽ cần post-processing.
• Bật fuzzy skin cho main holder (từ 0.0 đến 82.4)
• Thêm modifier 100% gần vị trí bắt ốc phía dưới, giúp tăng độ cứng khu vực này)

Hướng dẫn lắp ráp.
