Creality Falcon 2 Fume Extractor kèm Laser Assist (Crosshairs) | Bộ hút khói
Thiết kế bộ fume extractor cho Creality Falcon 2 (22W), tối ưu airflow và không cản quạt tích hợp. Kèm laser assist module 12 mm với crosshairs để canh vị trí chính xác; lắp bằng insert M3 hoặc dán keo, dùng ống CPAP 22mm.
Mô tả

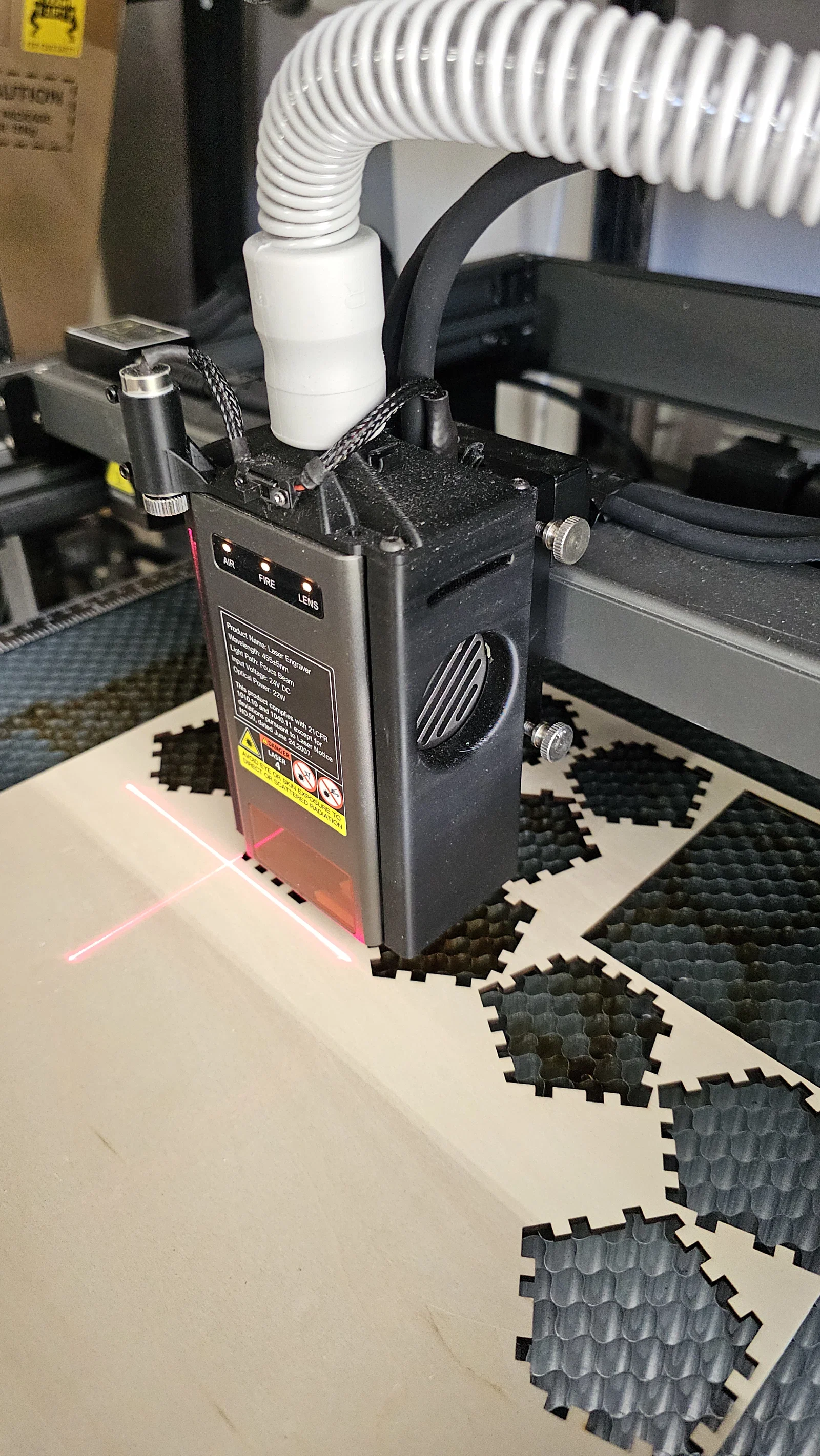

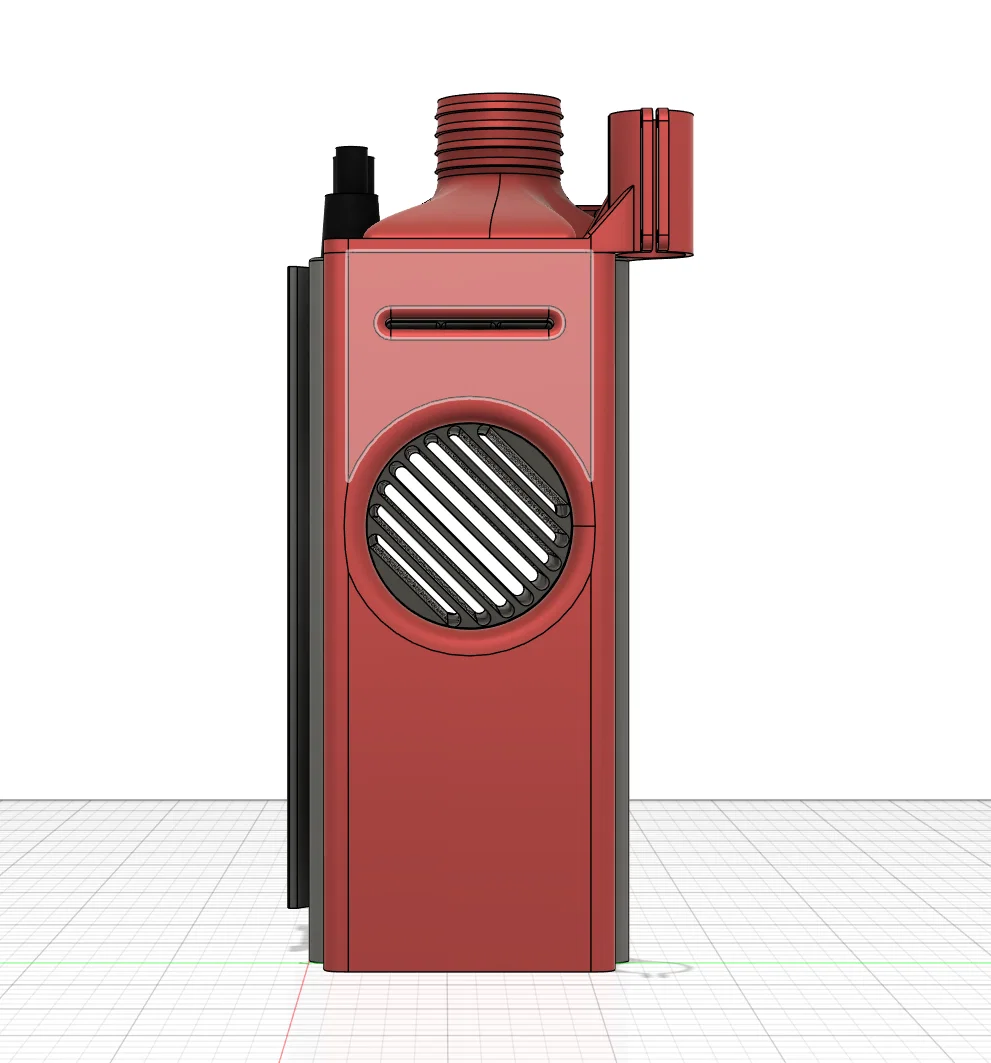

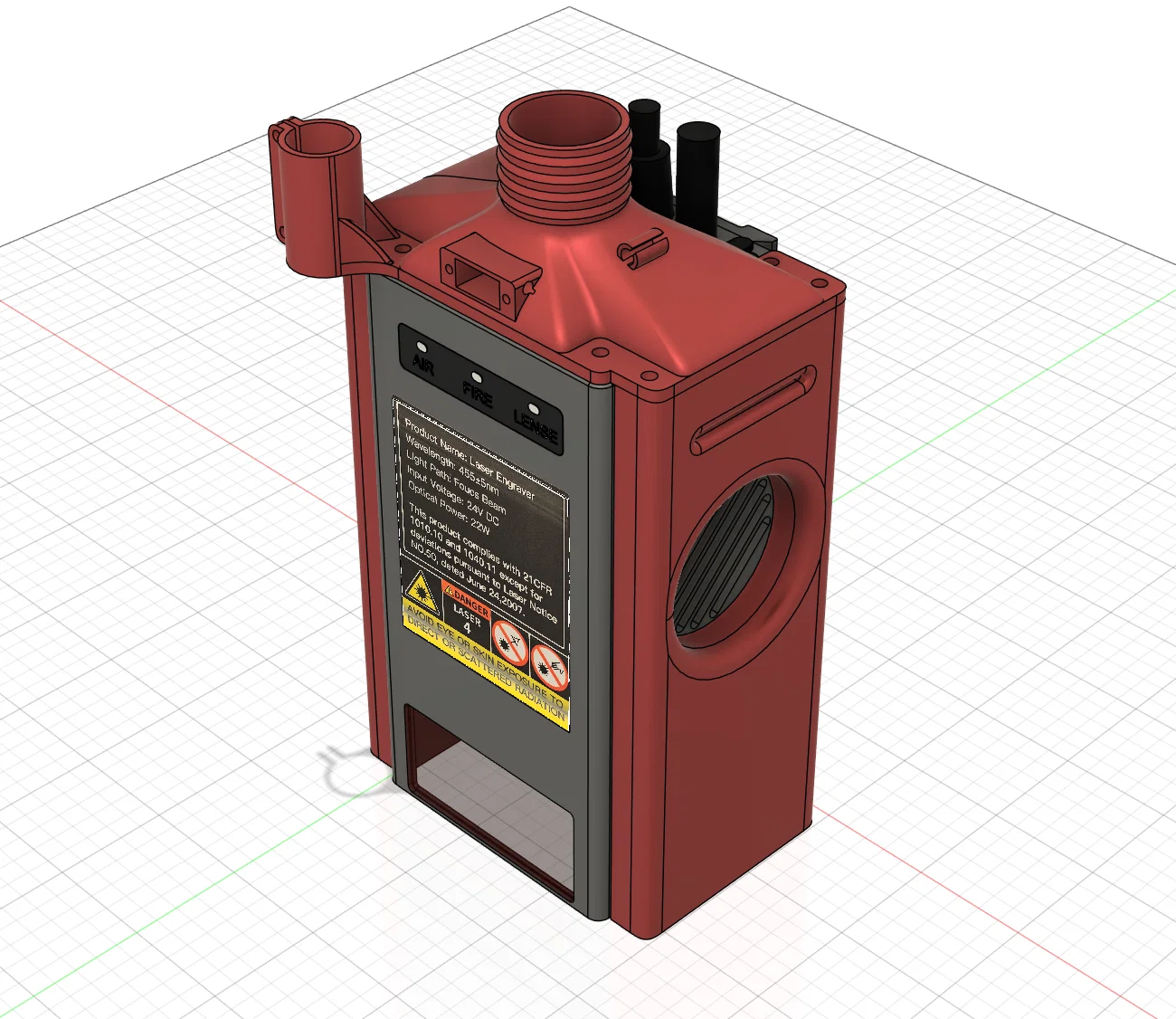

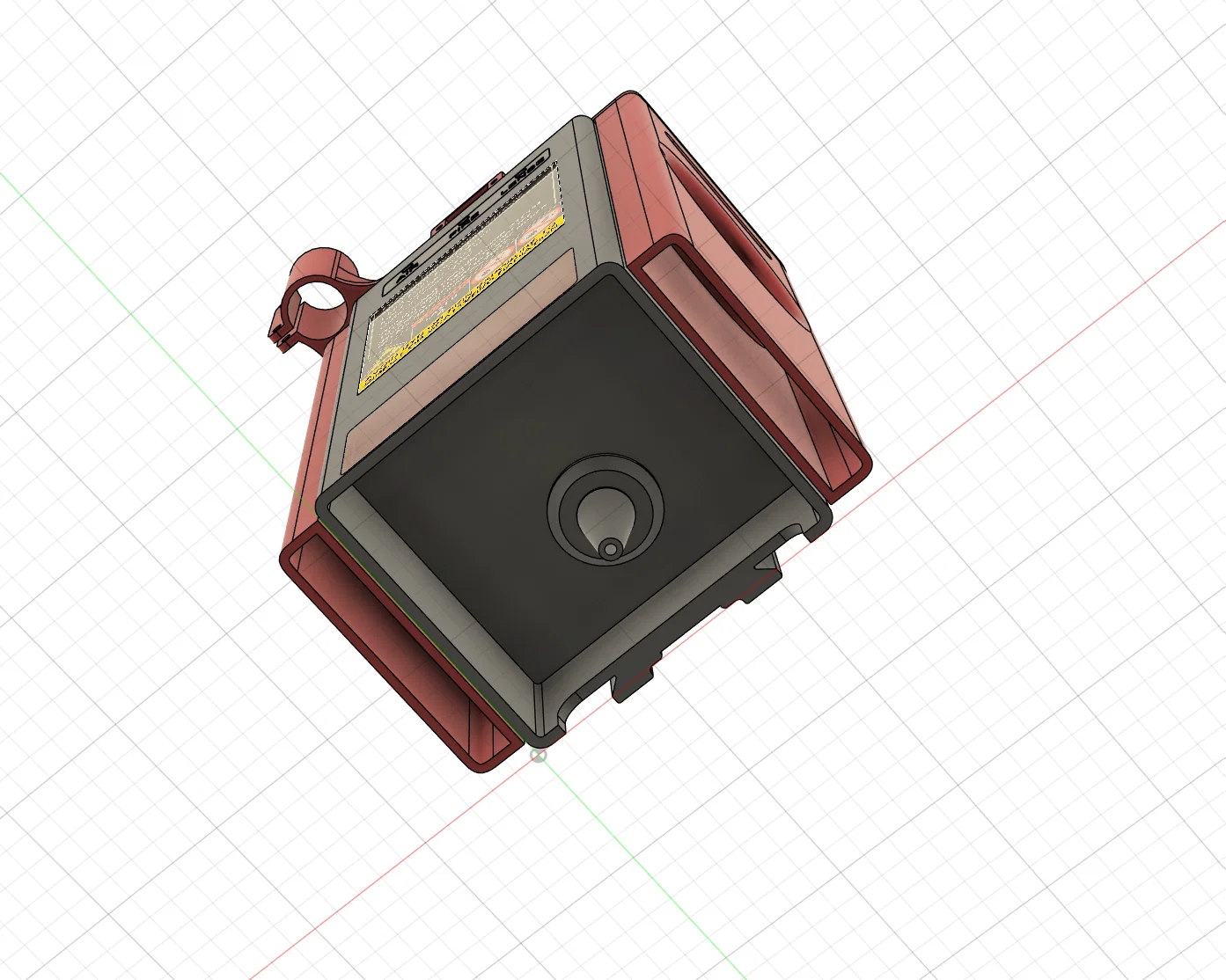

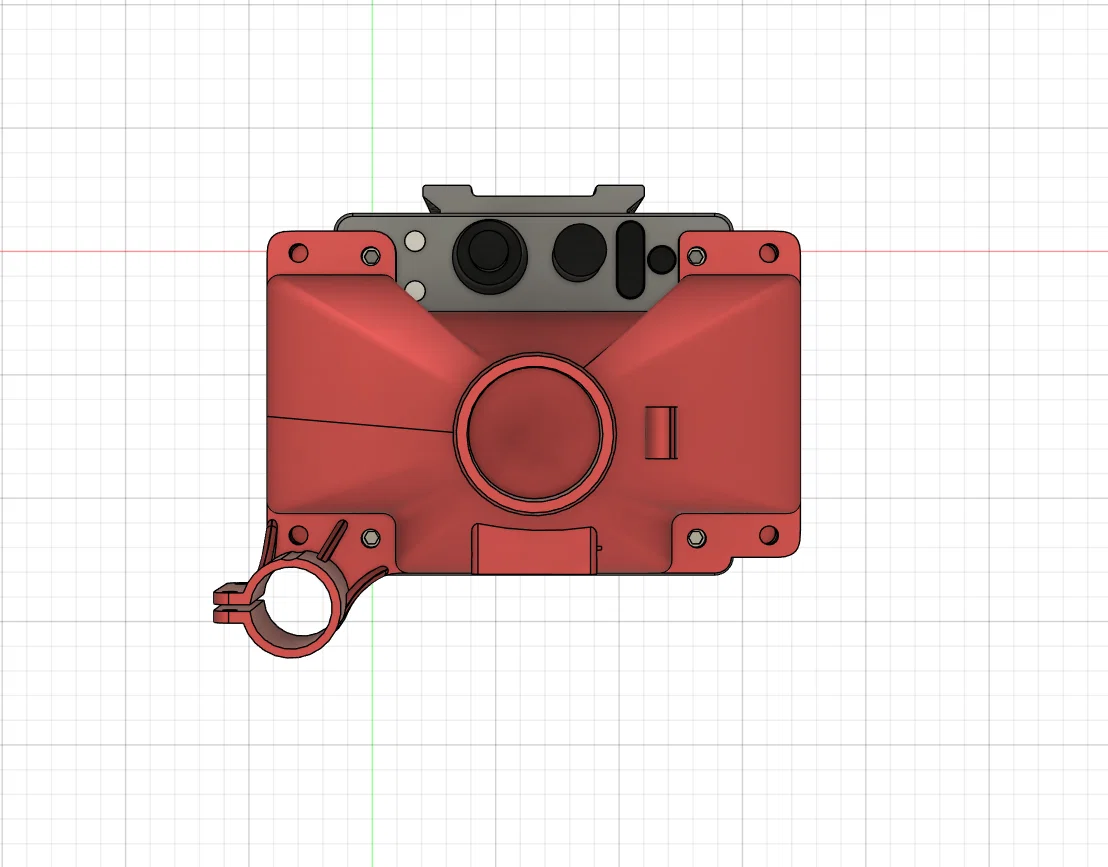

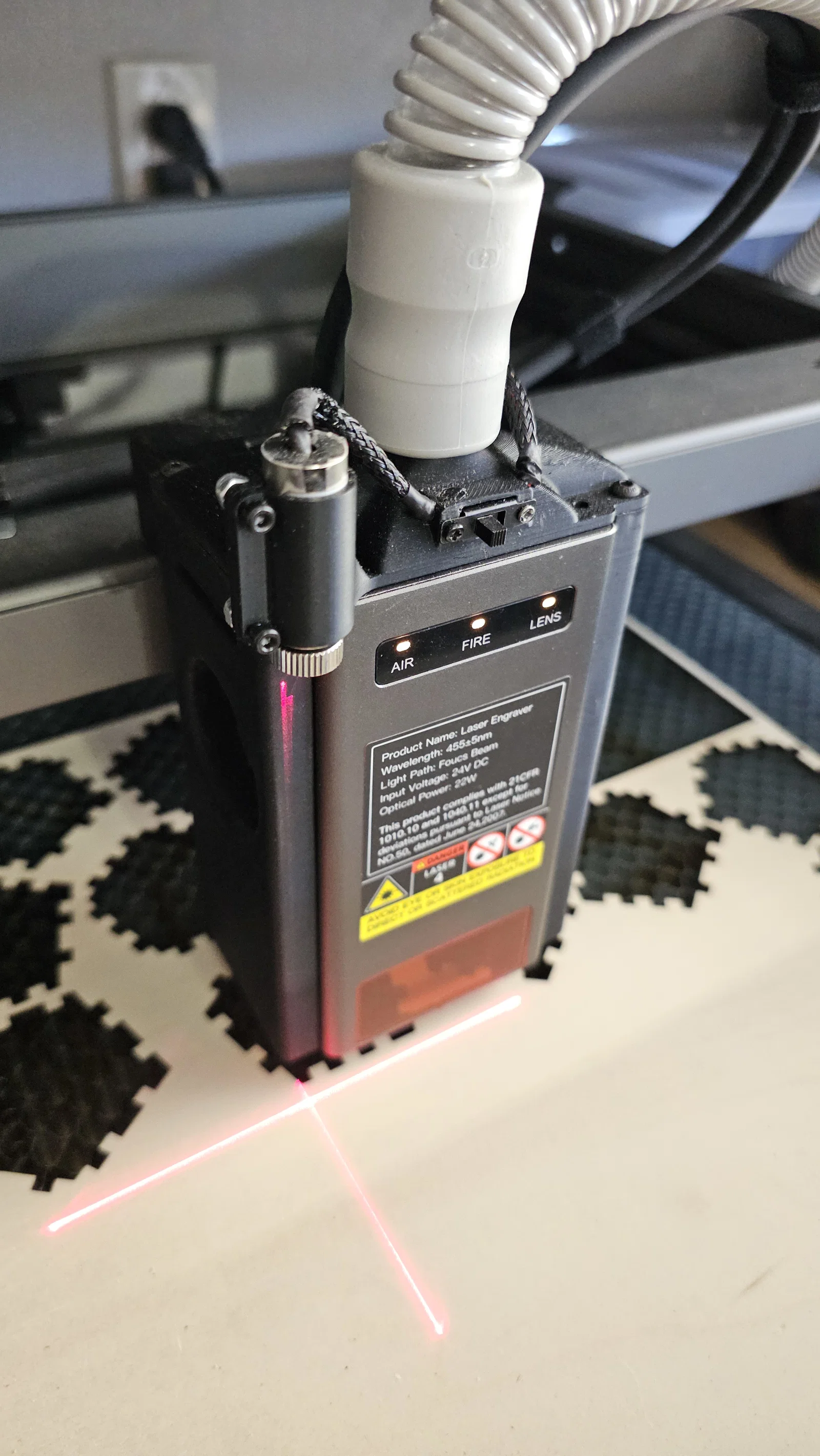

Đây là thiết kế của mình cho bộ fume extractor dùng cho máy laser engraver/cutter Creality Falcon 2 (laser 22W). Phần laser assist mình dùng module laser tiêu chuẩn 12 mm với lens crosshairs. Thiết kế này nhằm đảm bảo luồng gió hút/thoát tốt và tránh cản trở luồng gió của quạt tích hợp.
Mình dùng insert đồng thau M3 để ráp các phần lại với nhau, nhưng bạn cũng có thể dán keo để cố định.
Về ống hút, mình dùng loại ống CPAP Easy-Flex 22mm tiêu chuẩn, có thể mua trên Amazon hoặc các cửa hàng/đại lý thiết bị y tế.
Bạn có thể dùng ốc M3 (khuyến nghị) hoặc băng keo hai mặt để gắn fume extractor lên cụm laser. Nếu dùng băng keo, nhớ dán thêm ở hai bên để bám chắc hơn (vì có khe hở dung sai 0.5mm giữa hai bên và thân laser).

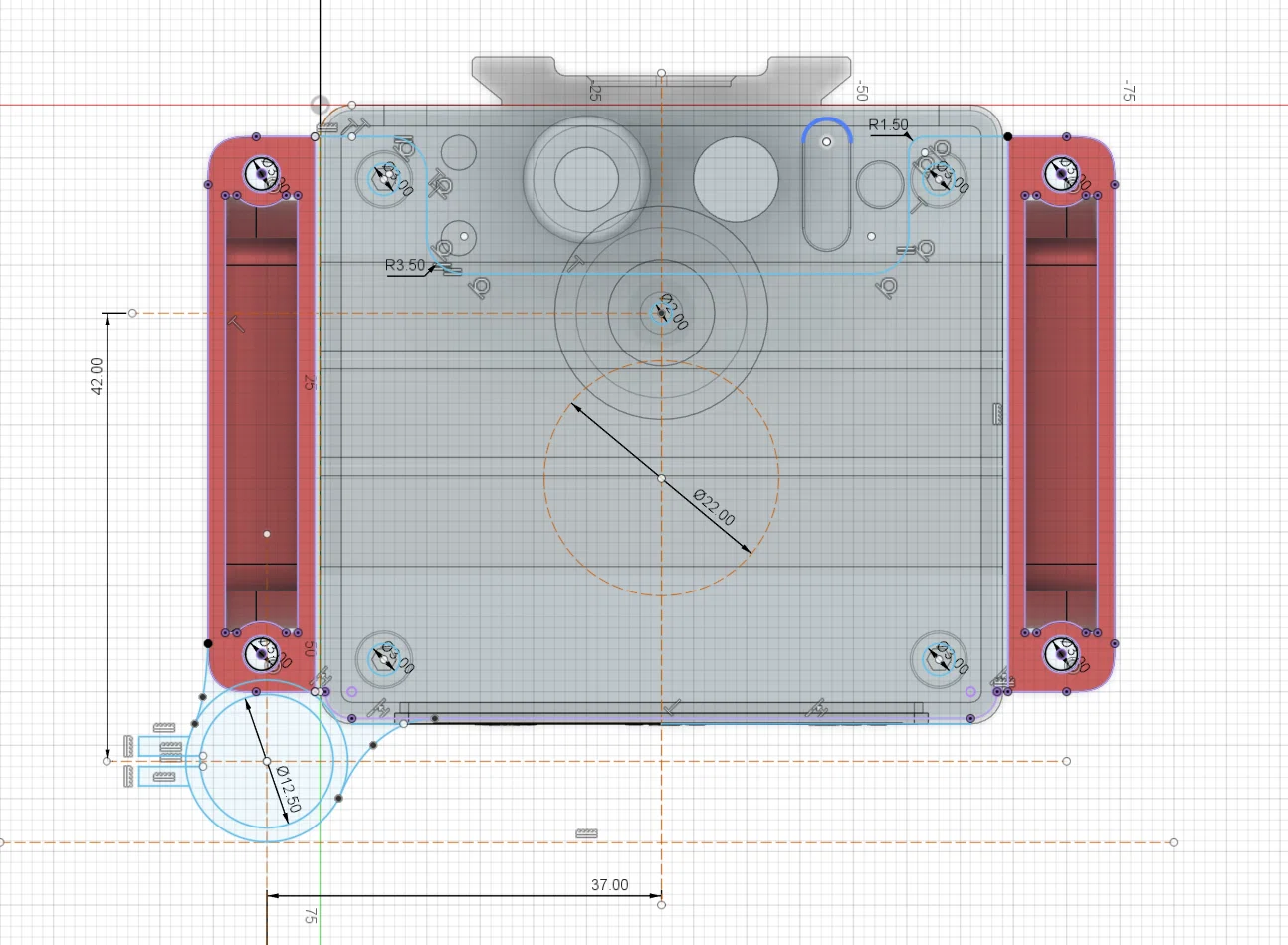

Dùng các offset sau cho laser (như hình minh hoạ):
Axis X: 37mm
Axis Y: 42mm
Laser được đi dây qua công tắc (Micro Slide Switch 3PIN 2 Position 1P2T ON-Off Toggle Switch, ví dụ SS12F15VG6 hoặc SS12F15VG5) tới đầu nối USB-C, rồi cắm vào cổng USB-C của module laser.
