Teepee: Hệ thống chống khủng hoảng giấy vệ sinh modular cho phòng tắm

Ghi chú tạm thời: Chào bạn! Nếu bạn thích thiết kế này, vui lòng cân nhắc bình chọn cho nó trong cuộc thi thiết kế 3D của FLSUN tại đây:

https://flsun3d.com/pages/gallery

Không tốn thời gian hay tiền bạc gì đâu, mà mình là học sinh cấp 3 nên sẽ rất biết ơn nếu có thể thắng được máy in miễn phí :)

––––––––––––––

Tưởng tượng vầy nè: bạn ở nhà một mình, đang ngồi trên “ngai sứ”, xong chuẩn bị rời khỏi nhà vệ sinh thì theo phản xạ đưa tay qua bên. Bạn với tay lần nữa, nhưng trời ơi… không có gì hết, rồi bạn từ từ nhìn qua. Không lẽ… không lẽ hết giấy vệ sinh thiệt rồi sao? Giờ sao đây???

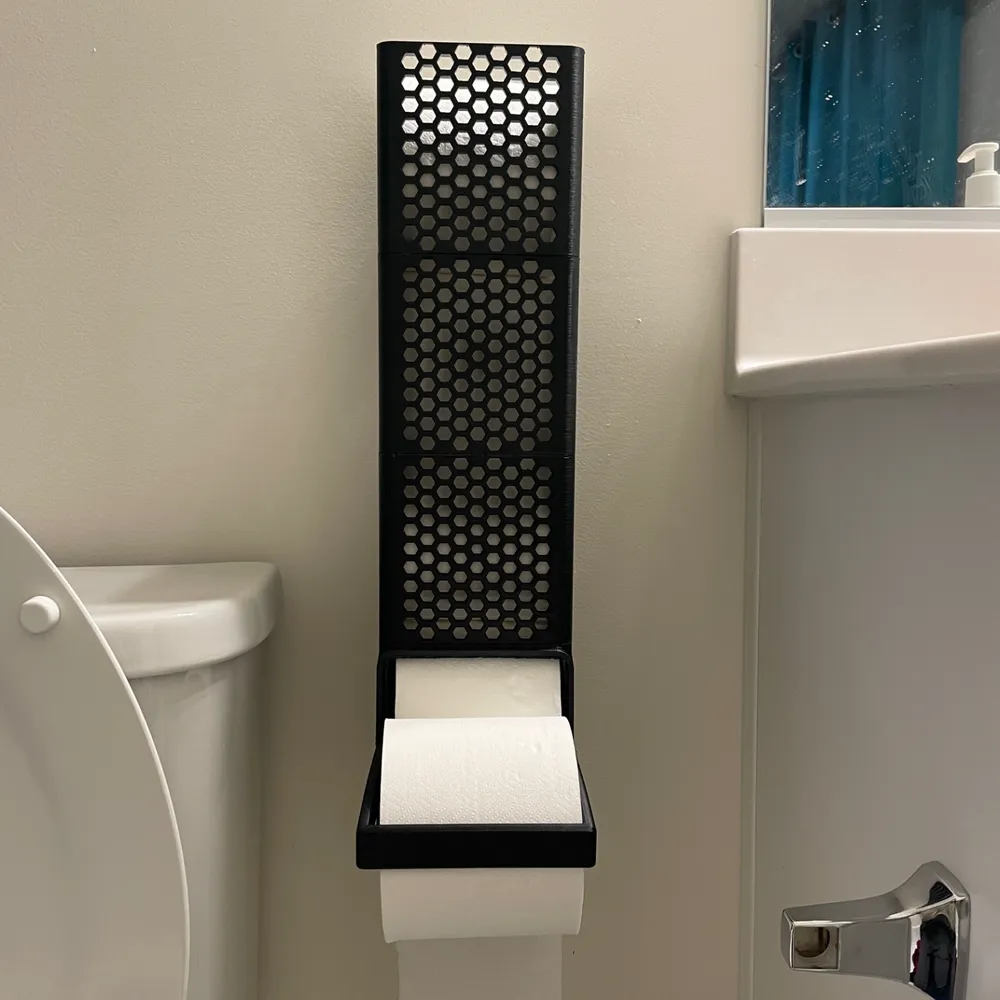

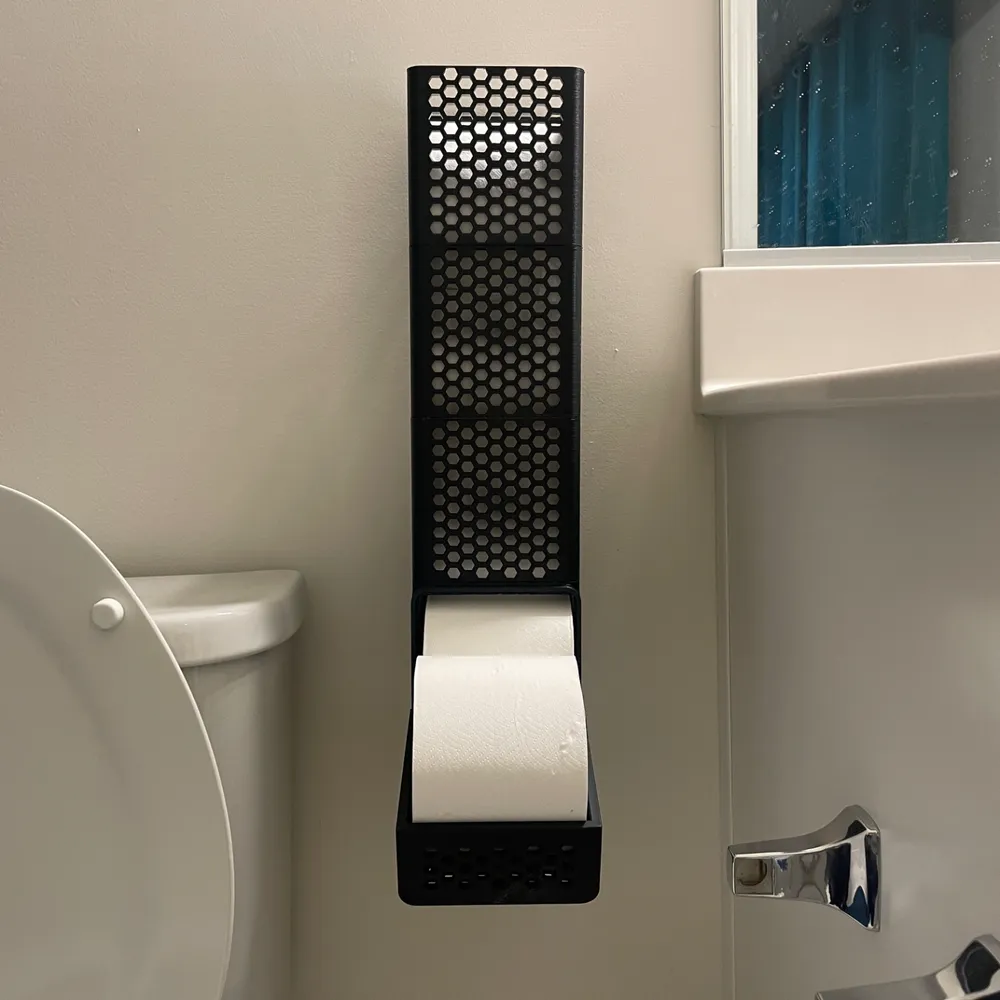

Teepee đảm bảo chuyện đó sẽ không bao giờ xảy ra nữa. Với hệ thống xếp chồng modular, giới hạn duy nhất về số cuộn bạn trữ được chỉ là… chiều cao trần nhà. Bạn có thể dùng Teepee theo 2 cấu hình: (1) dạng receptacle ở dưới để đỡ/giữ cuộn giấy; hoặc (2) dạng dispenser kèm rods cho từng cuộn, dùng như một kệ treo giấy vệ sinh bình thường và có thể “đẩy” cuộn ra tự động khi cuộn hết, để cuộn đầy kế tiếp tự lăn vào dispenser.

Hệ thống này sẽ hợp với 99% cuộn giấy vệ sinh. Tuy nhiên mình có đính kèm file f3d phòng trường hợp cần tăng kích thước. Bạn cũng có thể scale model lên, hiệu quả tương tự.

Printing & Assembly:

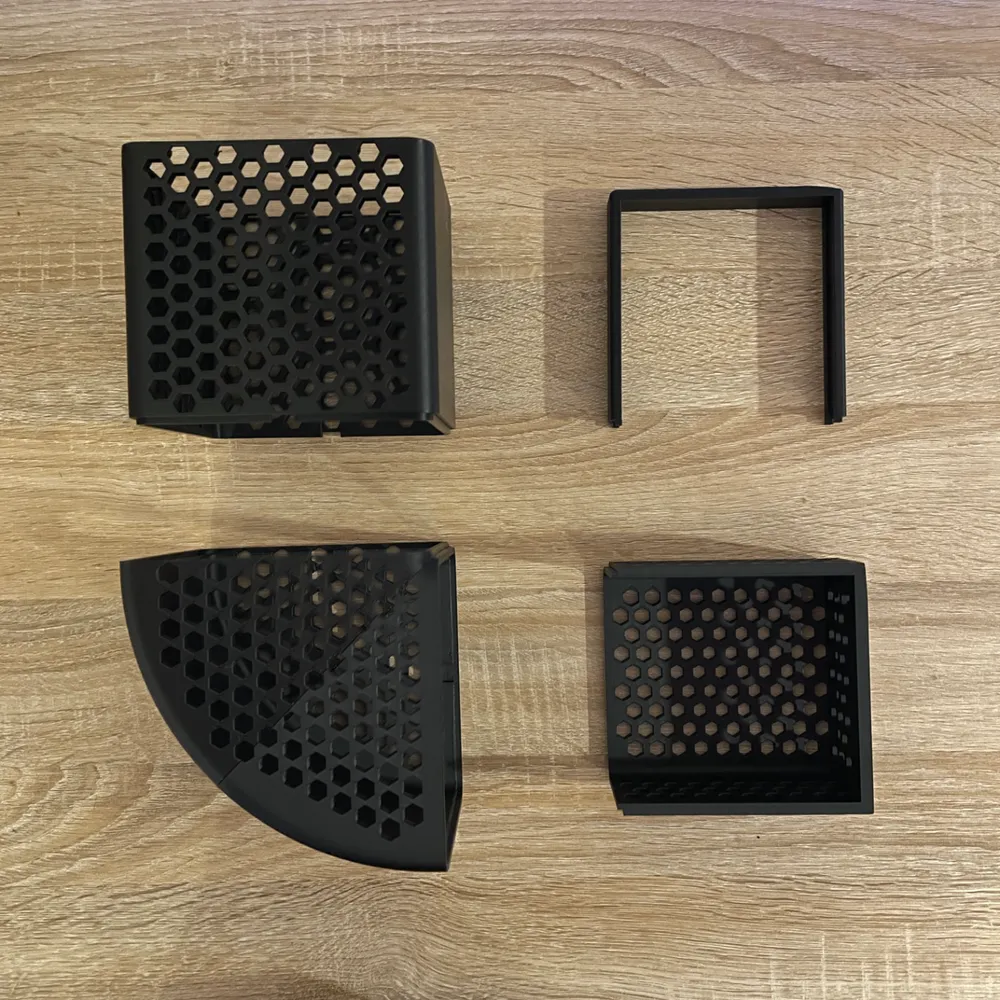

Khi in cần rất ít supports cho phần đáy của mỗi đoạn thẳng, và cần supports cho phần cong nếu bạn chọn không tách (split) nó.

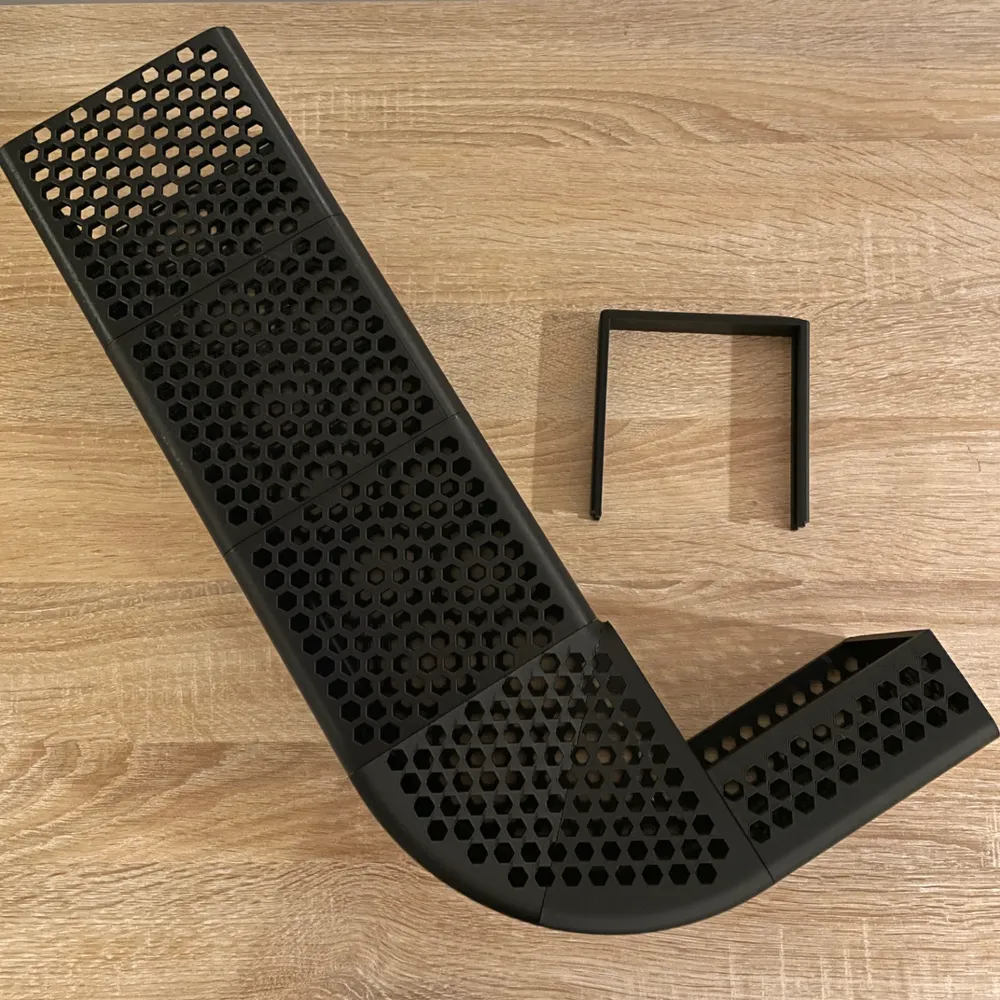

Về lắp ráp, dùng keo dán chắc là được; hoặc bạn có thể spot weld các mảnh lại với nhau. Để gắn cả bộ lên tường, mình khuyên dùng băng keo hoặc một loại adhesive nào đó để khỏi phải khoan/đục lỗ tường.

Mình cũng có kèm một bản test print. Vì dự án này tốn khá nhiều filament, nên tốt nhất bạn kiểm tra trước xem từng phần có khớp nhau chuẩn không rồi hẵng in toàn bộ.

Notes:

Bản dispenser có hệ thống “ejection” hiện vẫn còn hơi “khó ở”, và còn tùy theo cuộn giấy vệ sinh. Mình đang làm một phiên bản ổn định hơn, nhưng tạm thời mình khuyên bạn in cả receptacle lẫn dispenser để xem cái nào hợp với bạn hơn. Như thường lệ, cứ thoải mái chỉnh sửa model theo nhu cầu; mình có thể cung cấp thêm các file khác.

Để dùng hệ thống ejection, bạn cần in một rod cho mỗi cuộn bạn muốn dùng cùng lúc, rồi trượt chúng vào holder. Việc này giúp mỗi cuộn mới có thể xoay trơn tru trong dispenser.
