Gated Shifter fidget – Đồ chơi fidget giả lập cần số gated

Mình đã in mẫu “Status_Symbol_3d - Gearshift keychain”. Dù là một món fidget khá ổn, nhưng mình chưa hài lòng với cảm giác thao tác.

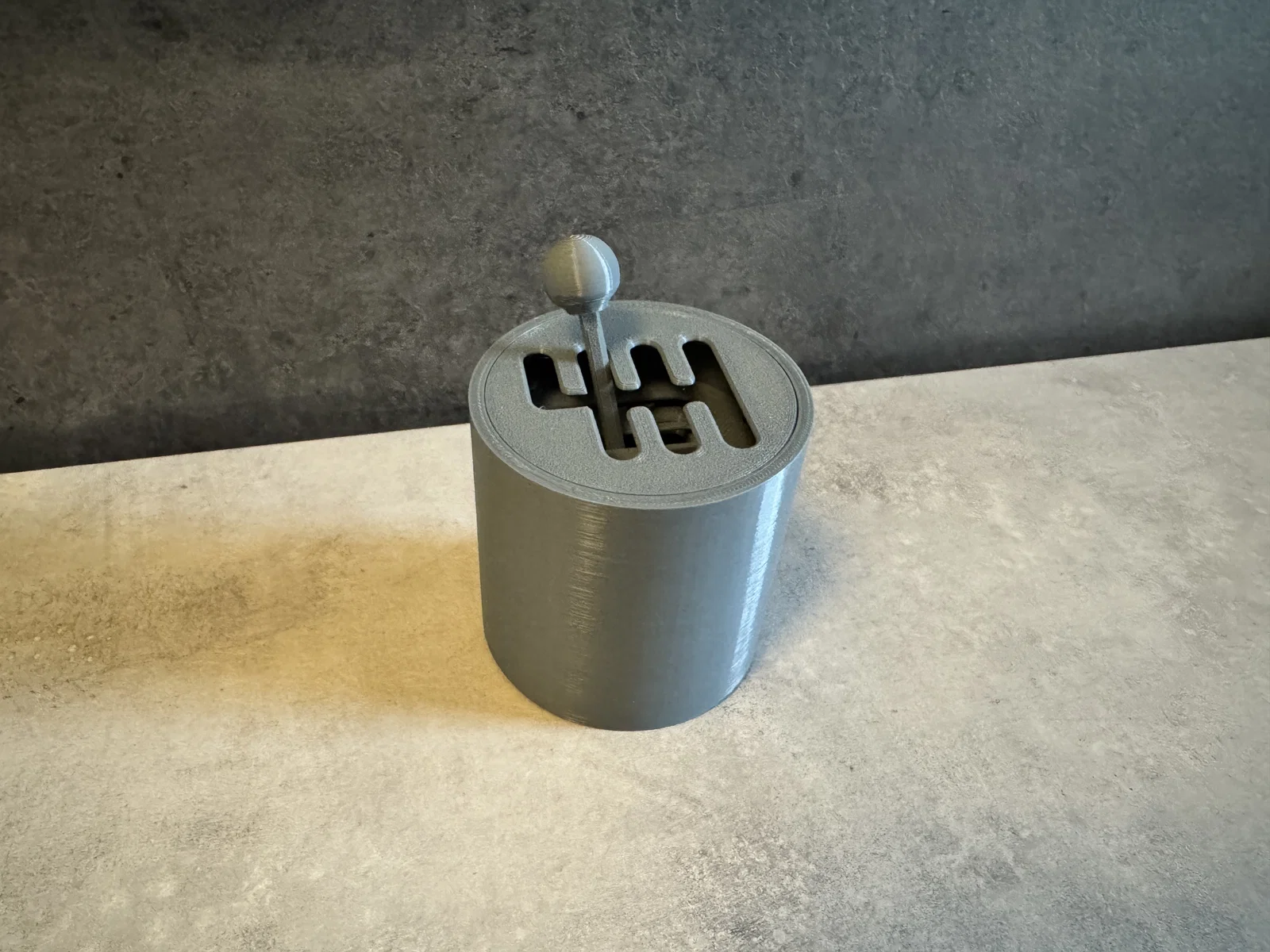

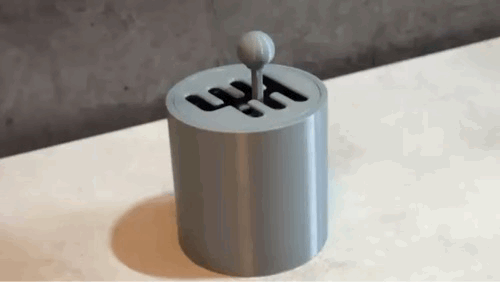

Vậy nên mình quyết định làm phiên bản riêng của một gear shifter fidget. Mình thiết kế để có lò xo (spring) đưa cần số về giữa và có cơ chế khóa để giữ ở từng số. Đường kính của fidget được làm bằng với lon 330ml, nên có thể để vừa trong khay để ly (cup holder).

Mình đã test in bằng PLA và PETG.

Nếu in bằng PLA: khi cất đi hãy để ở số N (neutral). Nếu không, lò xo có thể bị biến dạng theo thời gian và sẽ không hồi về giữa nữa.

Dung sai (tolerances) là 0.15mm. Nếu máy in của bạn không in nổi mức này thì có thể bạn phải tinh chỉnh nhẹ trên thành phẩm để nó hoạt động mượt.

Chúc bạn chơi vui :)

Assembly:

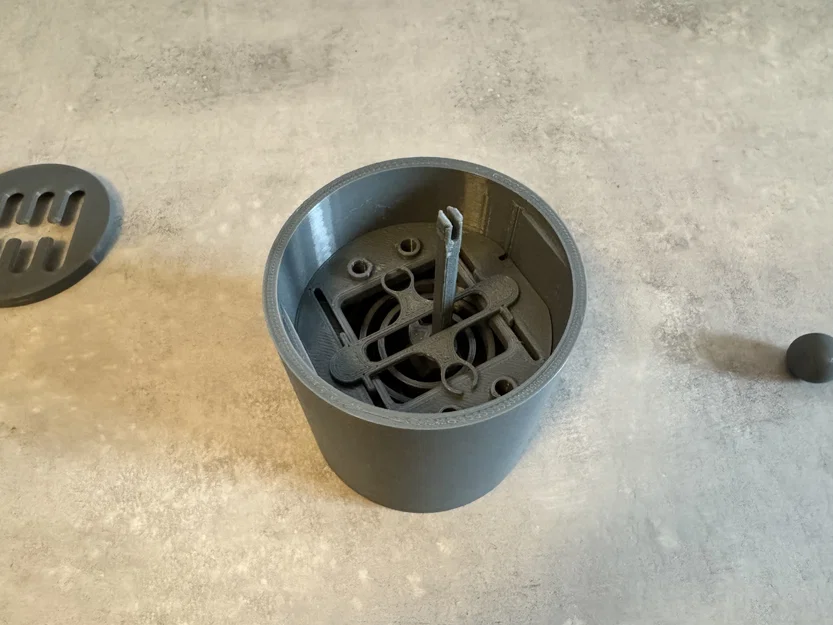

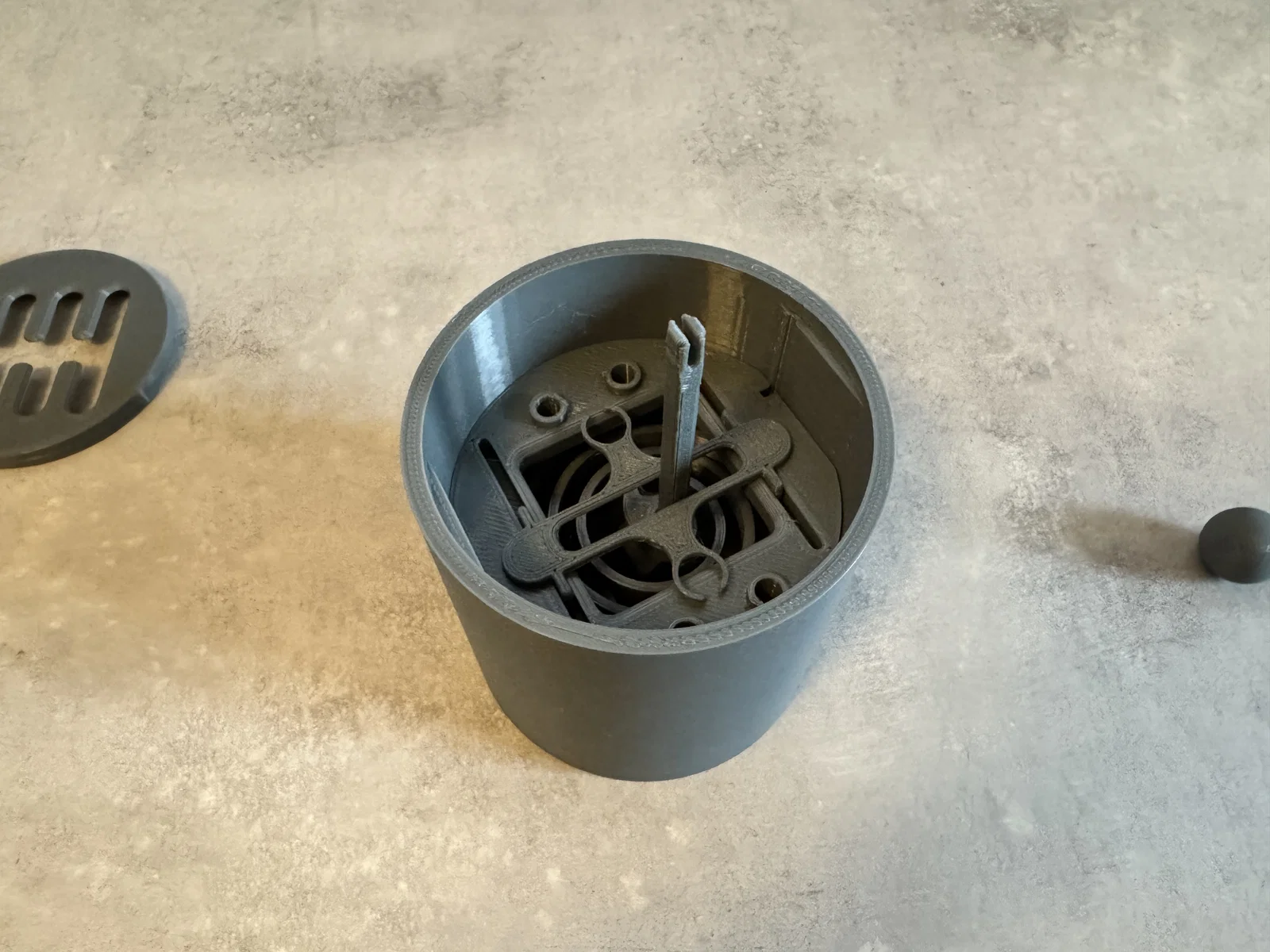

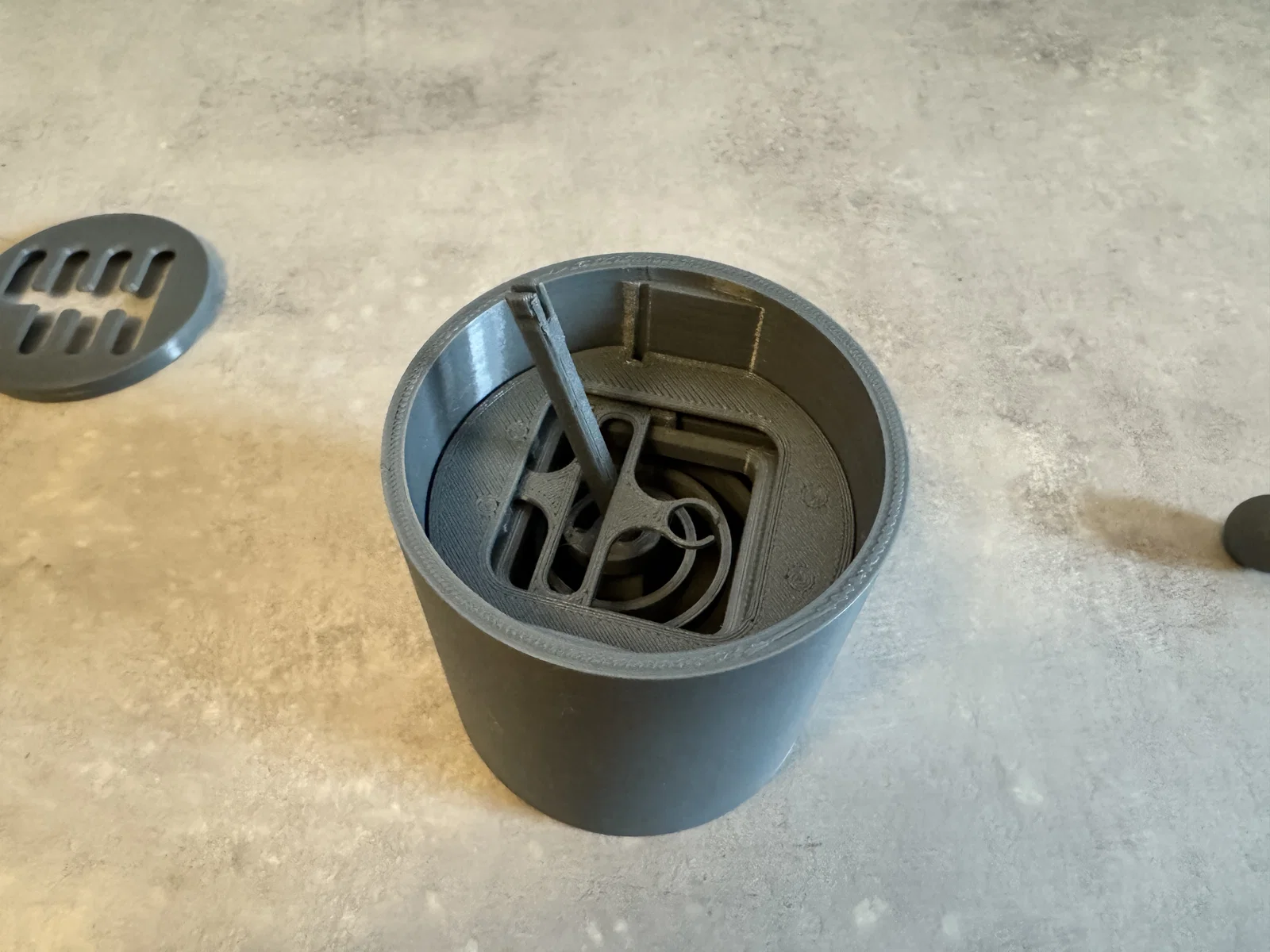

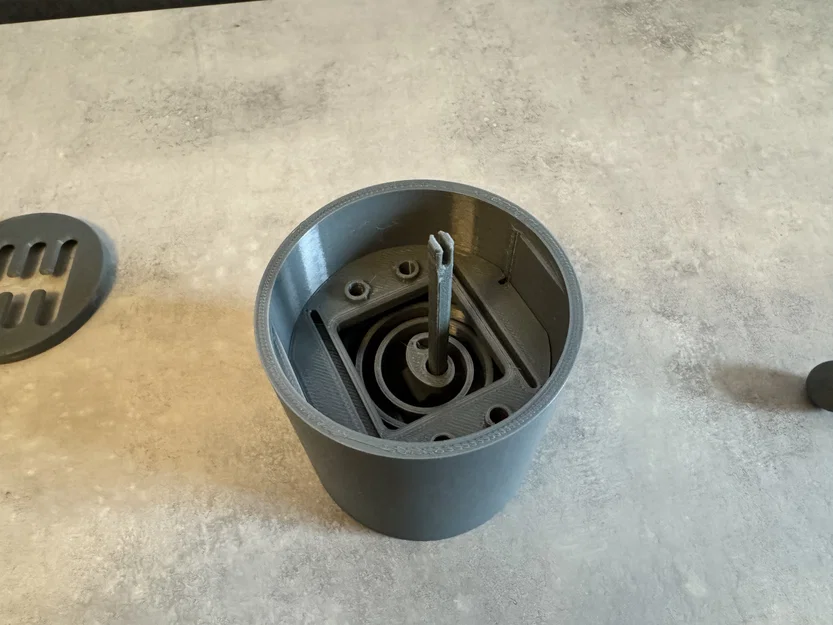

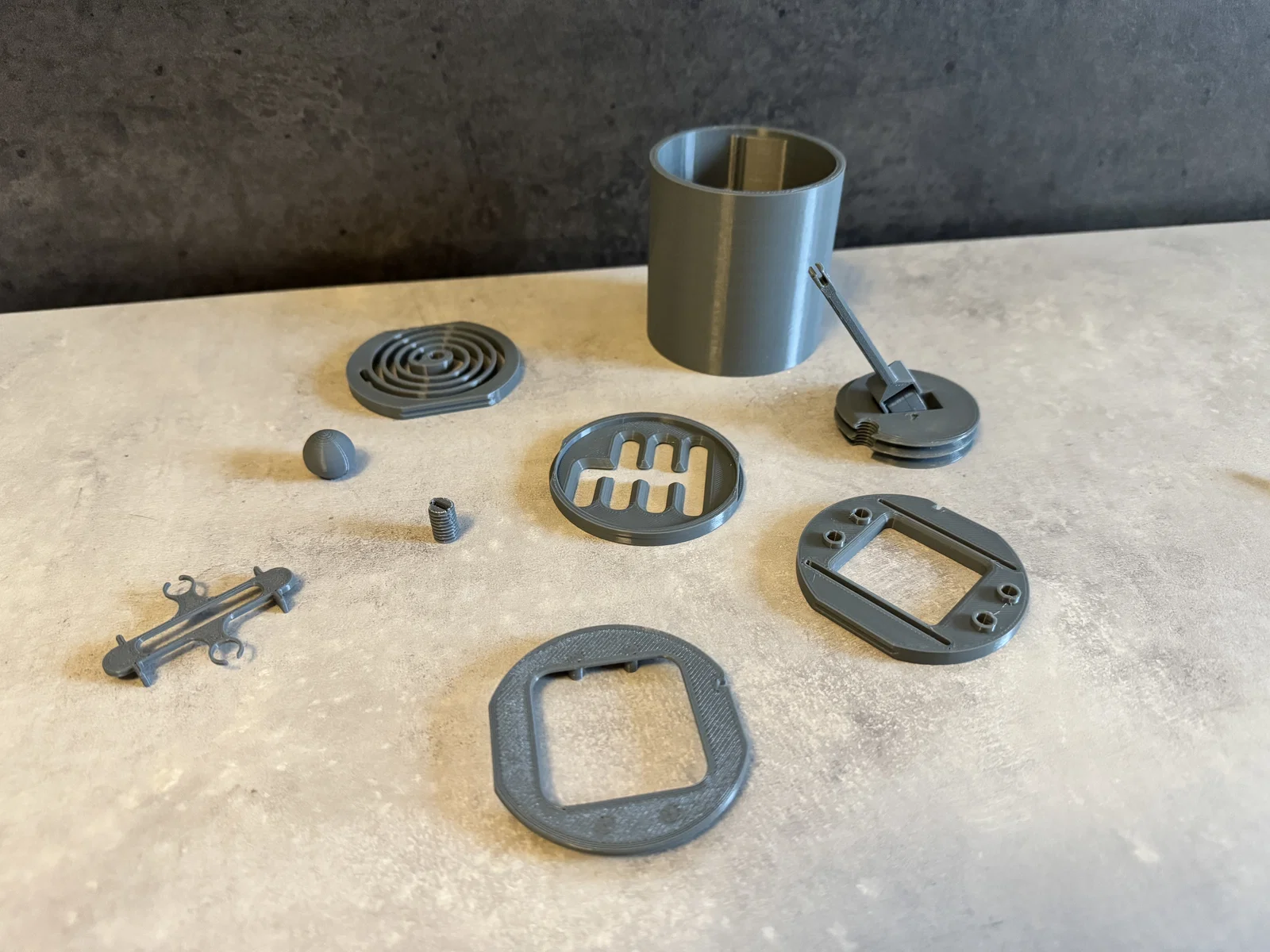

Xem ảnh của từng bước

• Gắn “Link” vào “bottom”. Bước này cần dùng lực một chút

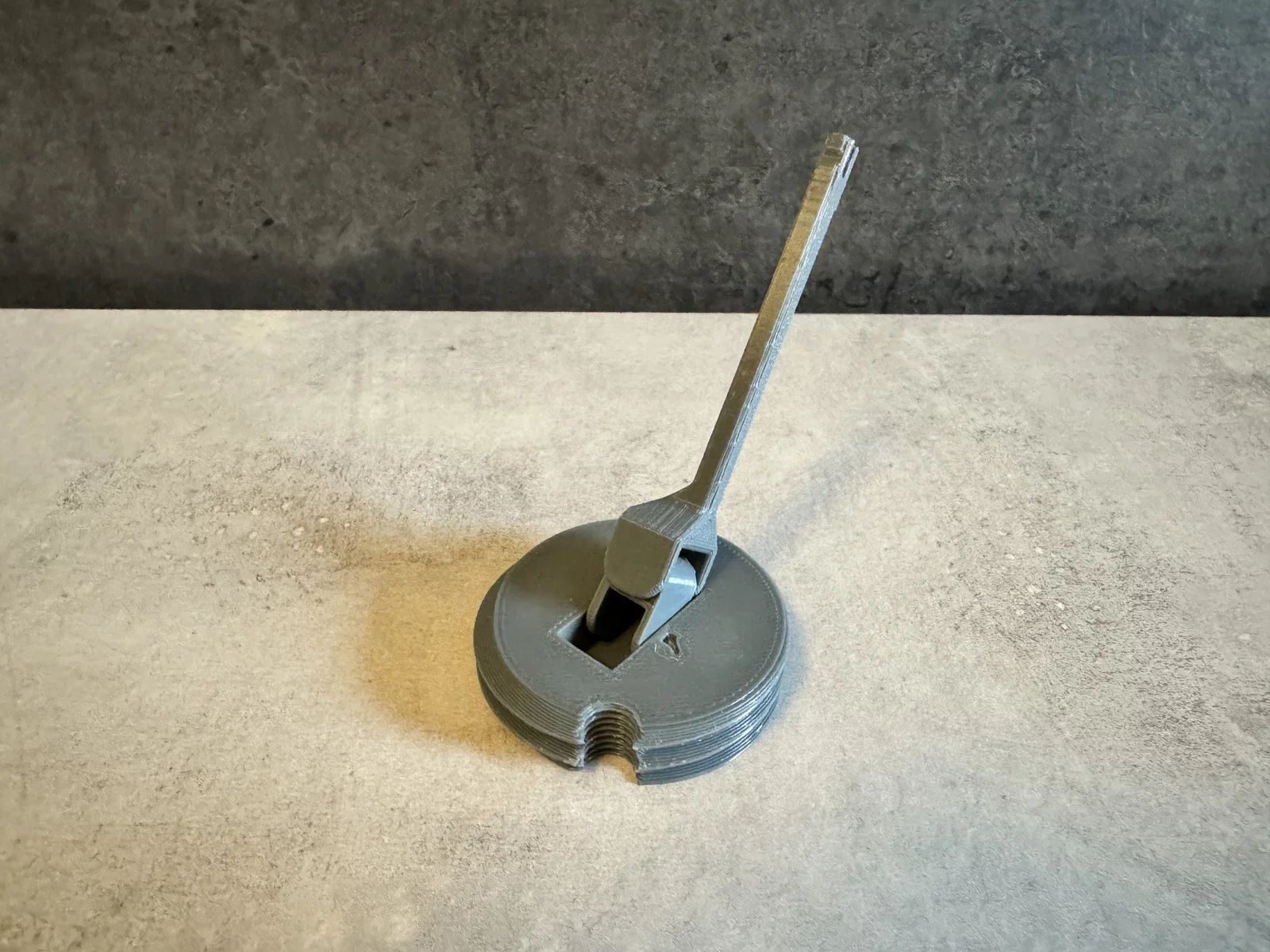

• Sau đó nối “Lever” vào “Link”. Bước này cũng cần dùng lực một chút
  (lưu ý mặt phẳng của “Lever” phải nằm về phía có dấu marking)

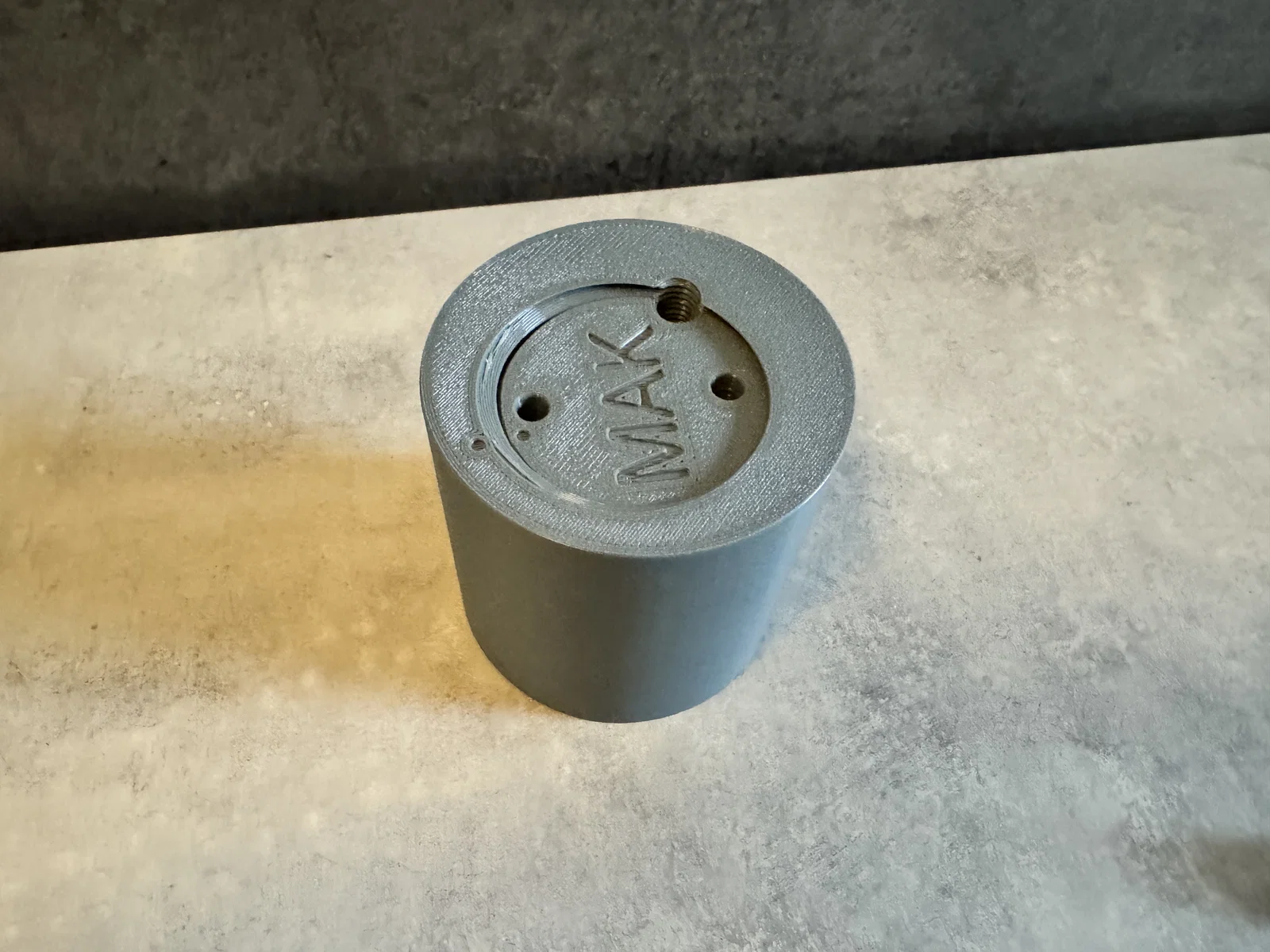

• Vặn cụm “Lever assembly” vào Shell sâu hơn một chút so với mặt phẳng (flush) để lỗ bắt vít thẳng hàng

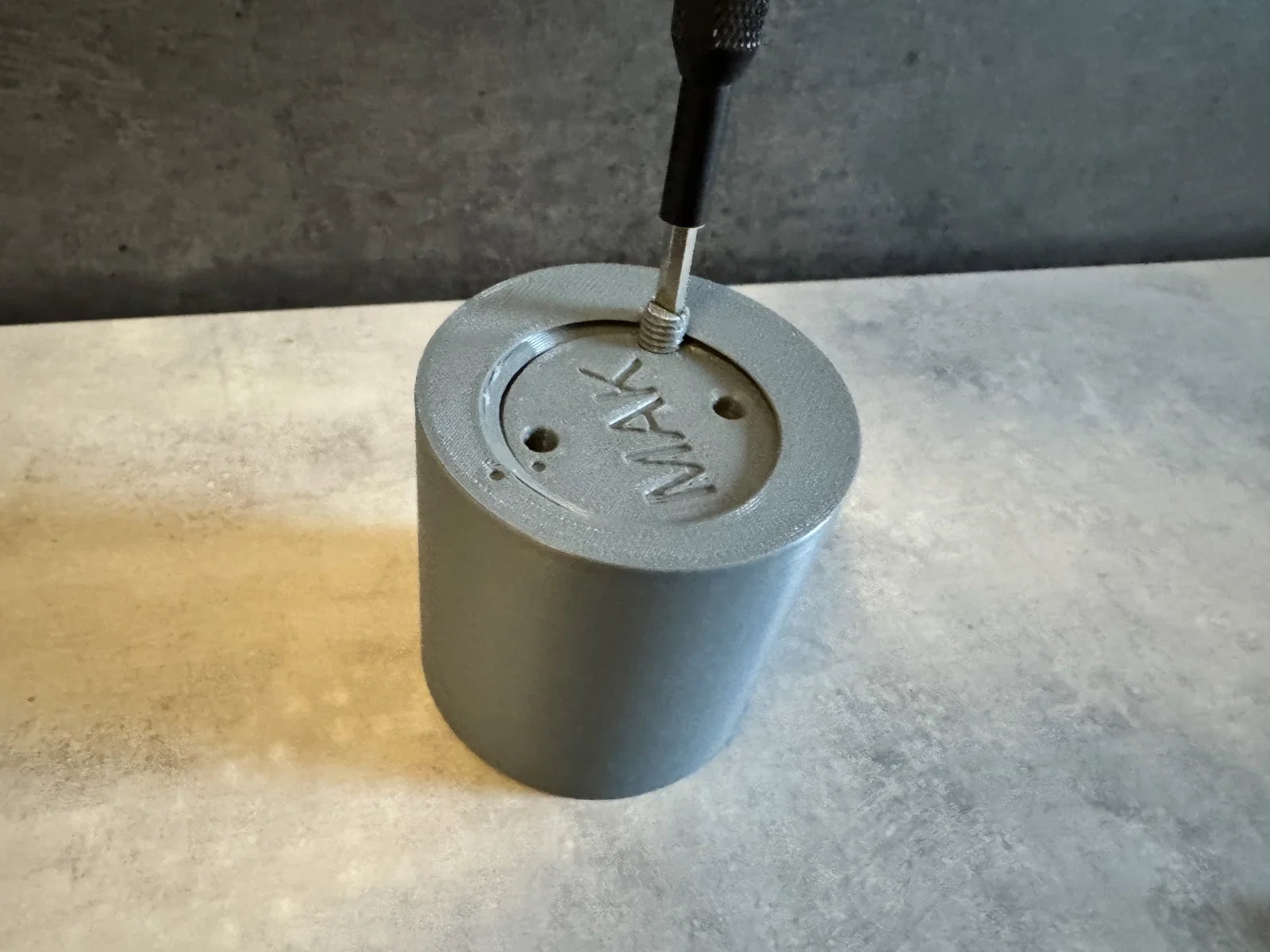

• Vặn “Screw” vào để khóa “Lever assembly” và “Shell” lại với nhau

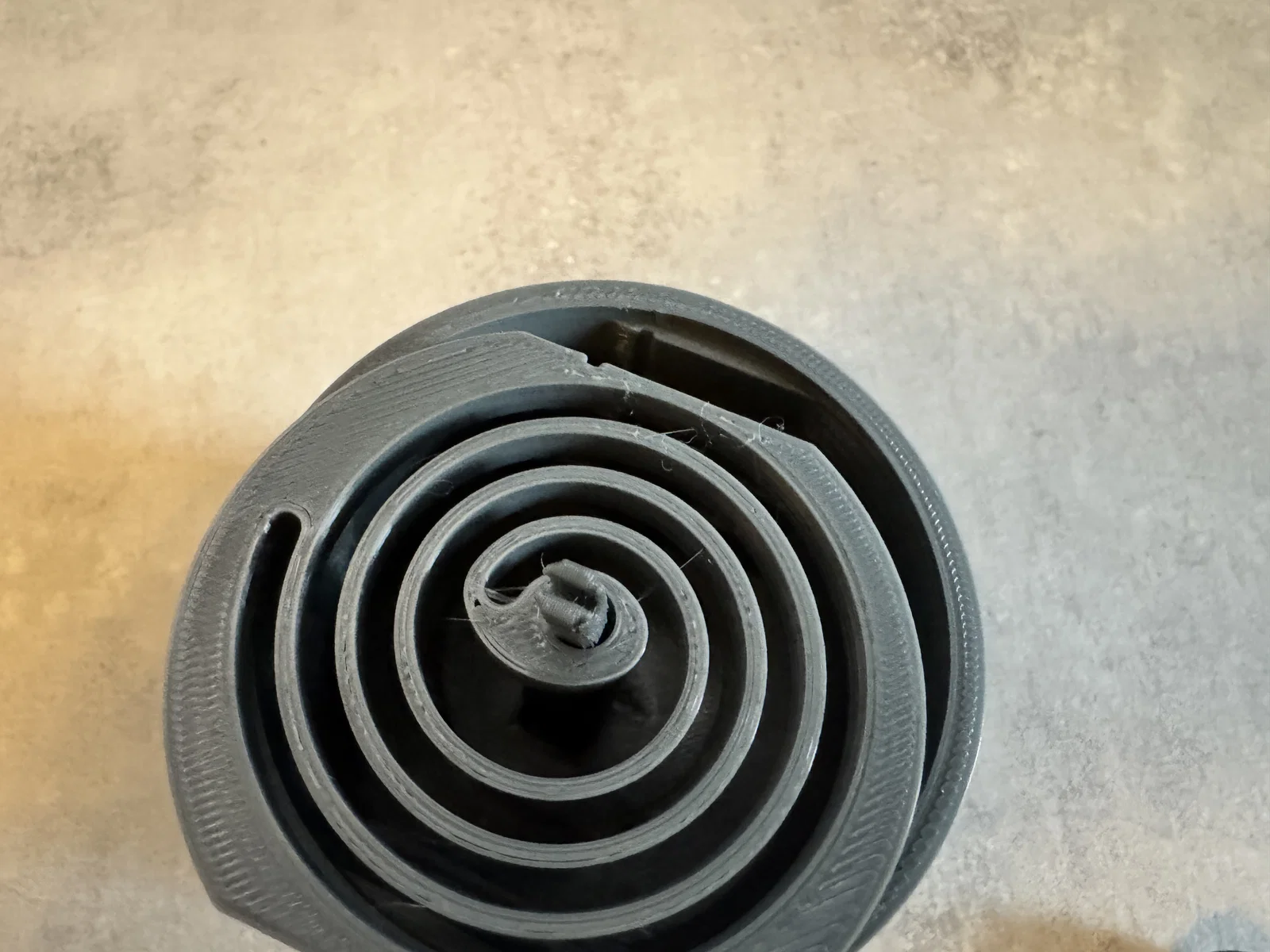

• Cho “Spring” vào trong “Shell” và canh khớp notch trên “Spring” với “Shell”

• Ấn “Spring” xuống tới khi nghe hoặc cảm nhận được ngàm khóa (lock tabs) bấm vào đúng vị trí

• Lắp “Latch” vào “Shell” và canh khớp notch trên “Latch” với “Shell”

• Ấn “Latch” xuống tới khi nghe hoặc cảm nhận được ngàm khóa bấm vào đúng vị trí

• Đặt “Slider” lên trên “Latch”. Phần này phải trượt tự do, không bị kẹt vào chỗ nào

• Gắn “Latch top” vào “Latch”. Lúc này “Lever” sẽ có thể khóa ở một trong hai bên

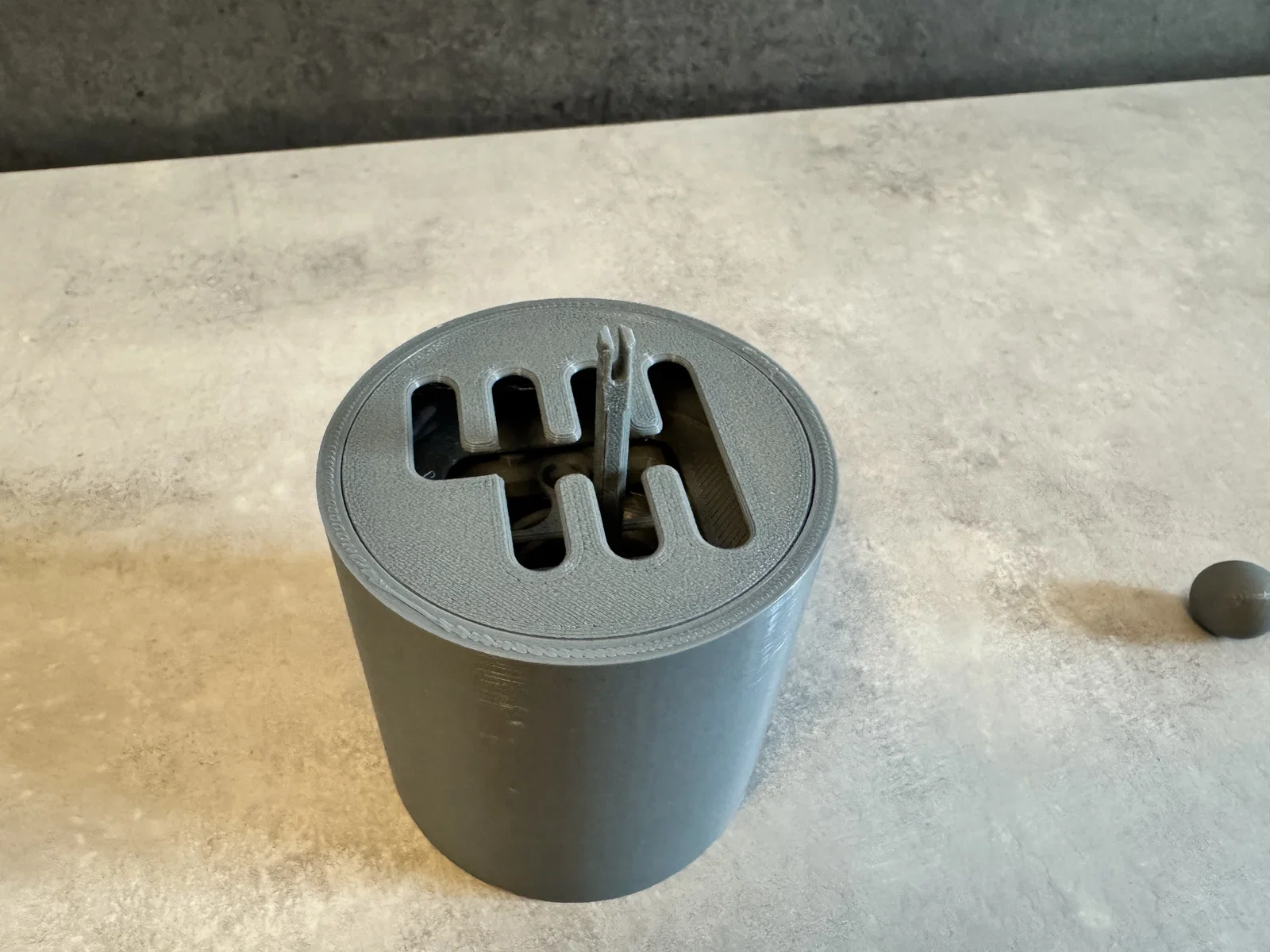

• Bấm “Gated top” vào đúng vị trí sao cho cần số nằm giữa

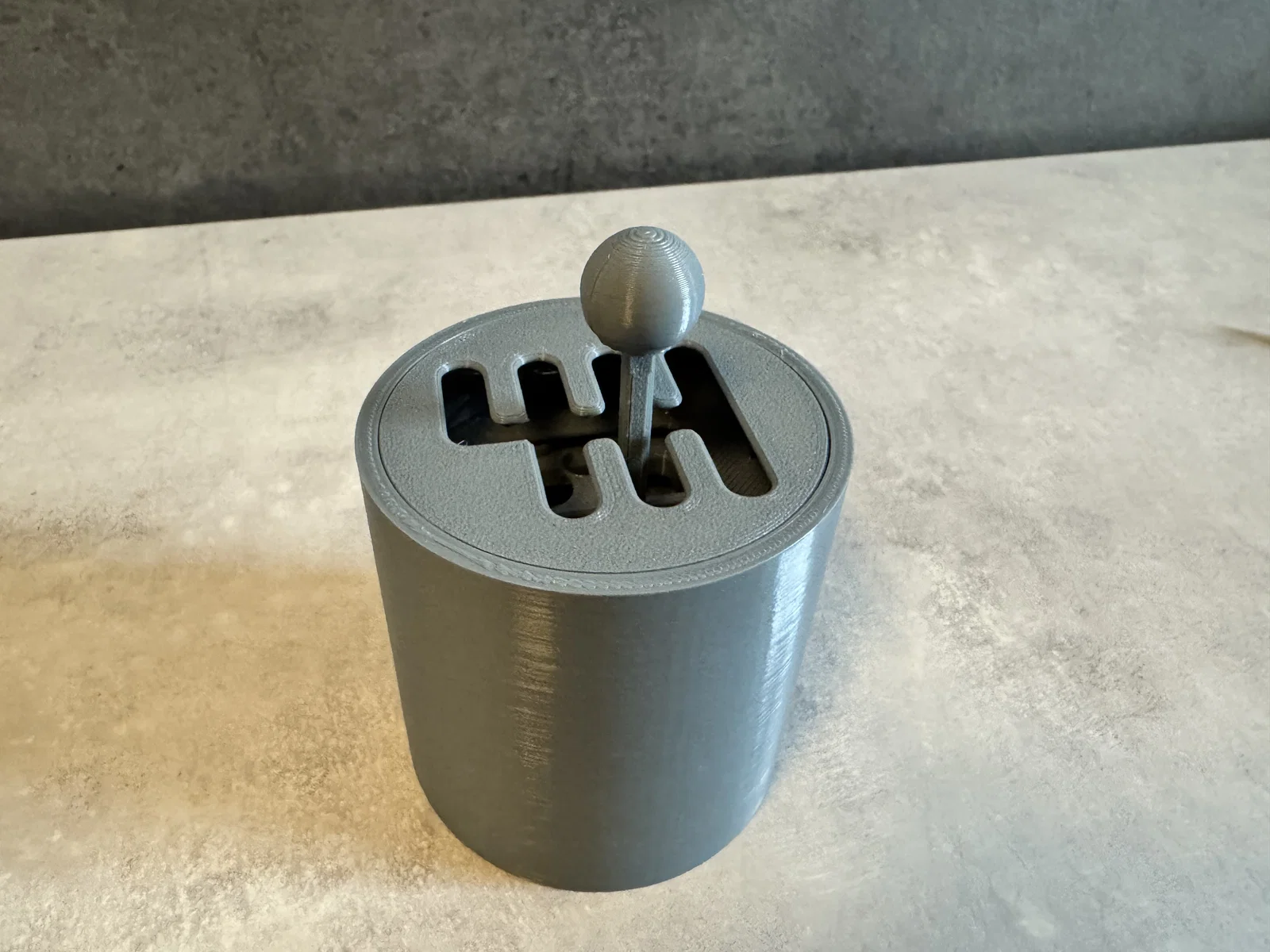

• Cuối cùng đặt “Gearknob” lên trên “Lever”

Edit:

11/11 - 2024

Mình đã tăng chiều dài các runner trên “Latch” để có thêm khoảng hở khi vào số 6.

Mình cũng thêm bản Extended lever (dài hơn 10mm)
