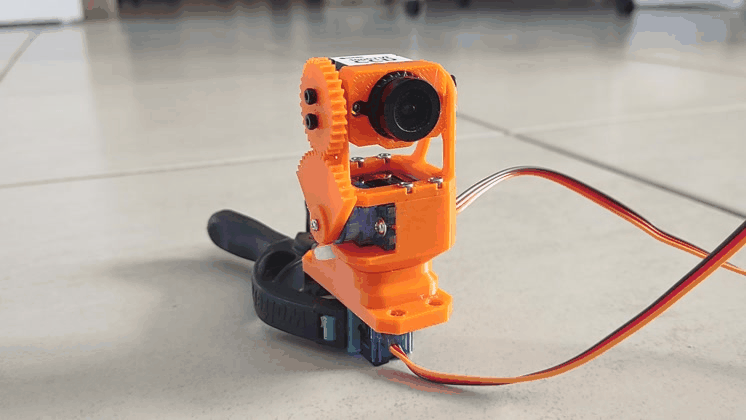

Gimbal FPV giá rẻ – Pan/Tilt (dùng servo SG90)

Đây là một bộ FPV gimbal giá rẻ cho 2 trục pan/tilt. Thiết kế xoay quanh loại servo phổ biến, dễ kiếm trên hầu hết các sàn mua sắm online.

Camera mình dùng là Eachine 1000TVL đời cũ, nhưng mình có thấy đúng mẫu đó dưới một thương hiệu khác. Làm adaptor cho các loại camera khác chắc cũng làm được khá dễ.

Có 2 kiểu đế: một kiểu dạng tháp (tower), và một kiểu low profile dành cho trường hợp không đủ không gian.

Một số chi tiết cần support để in cho đúng (ví dụ như các phần đế).

BOM:

• 2X servo SG90 - Link (Amazon US affiliate)
• 1X Mini 1000TVL FPV Camera - Link (Amazon US affiliate)

UPDATE 10/18/2024 : cập nhật đế tower với rãnh (notch) ở mỗi bên

UPDATE 11/11/2024 : tải lên file còn thiếu: Eachine1000TLV mount. Cảm ơn Juhani đã báo cho mình.

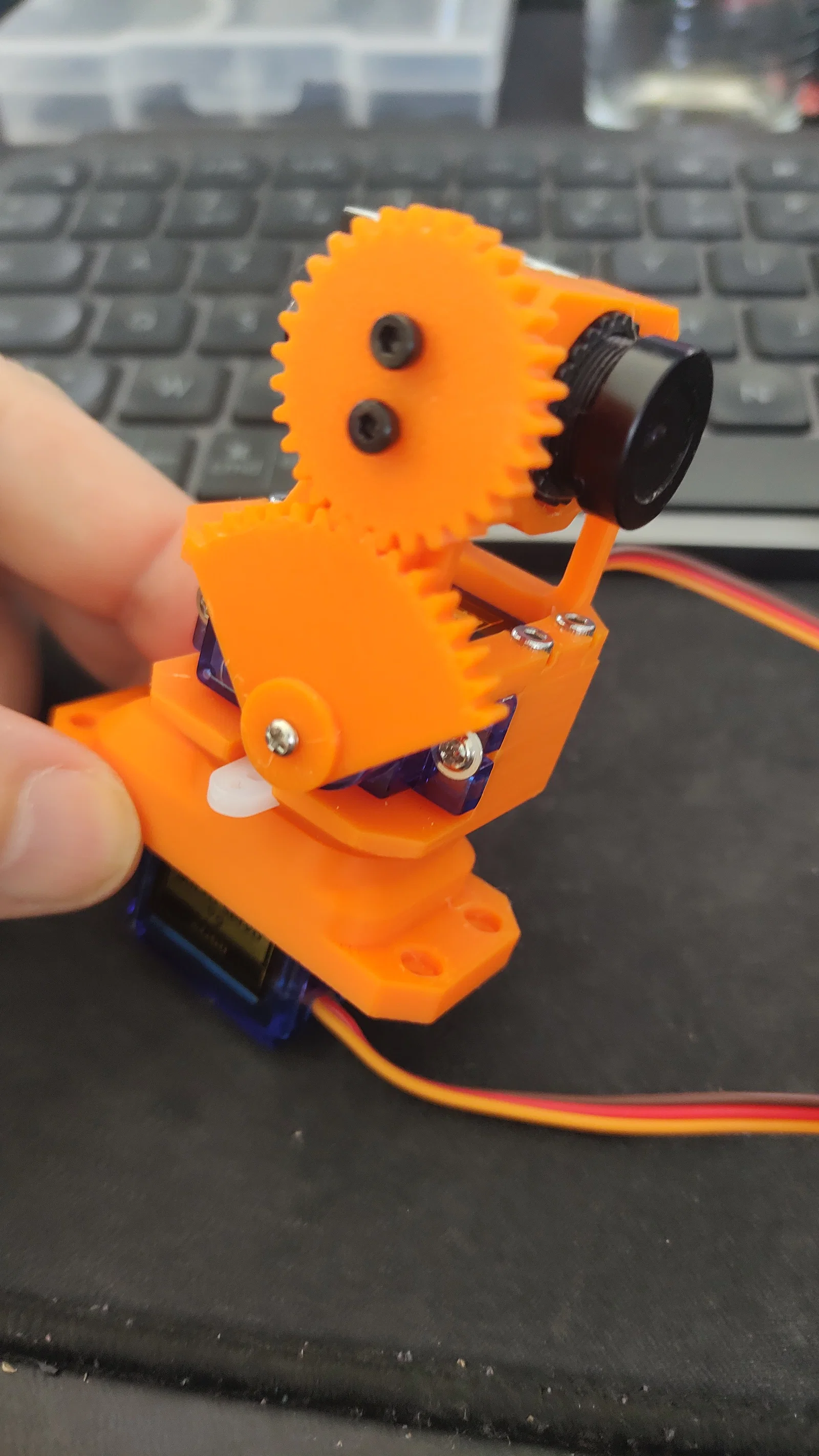

Lắp ráp (Hướng dẫn bằng ảnh) :

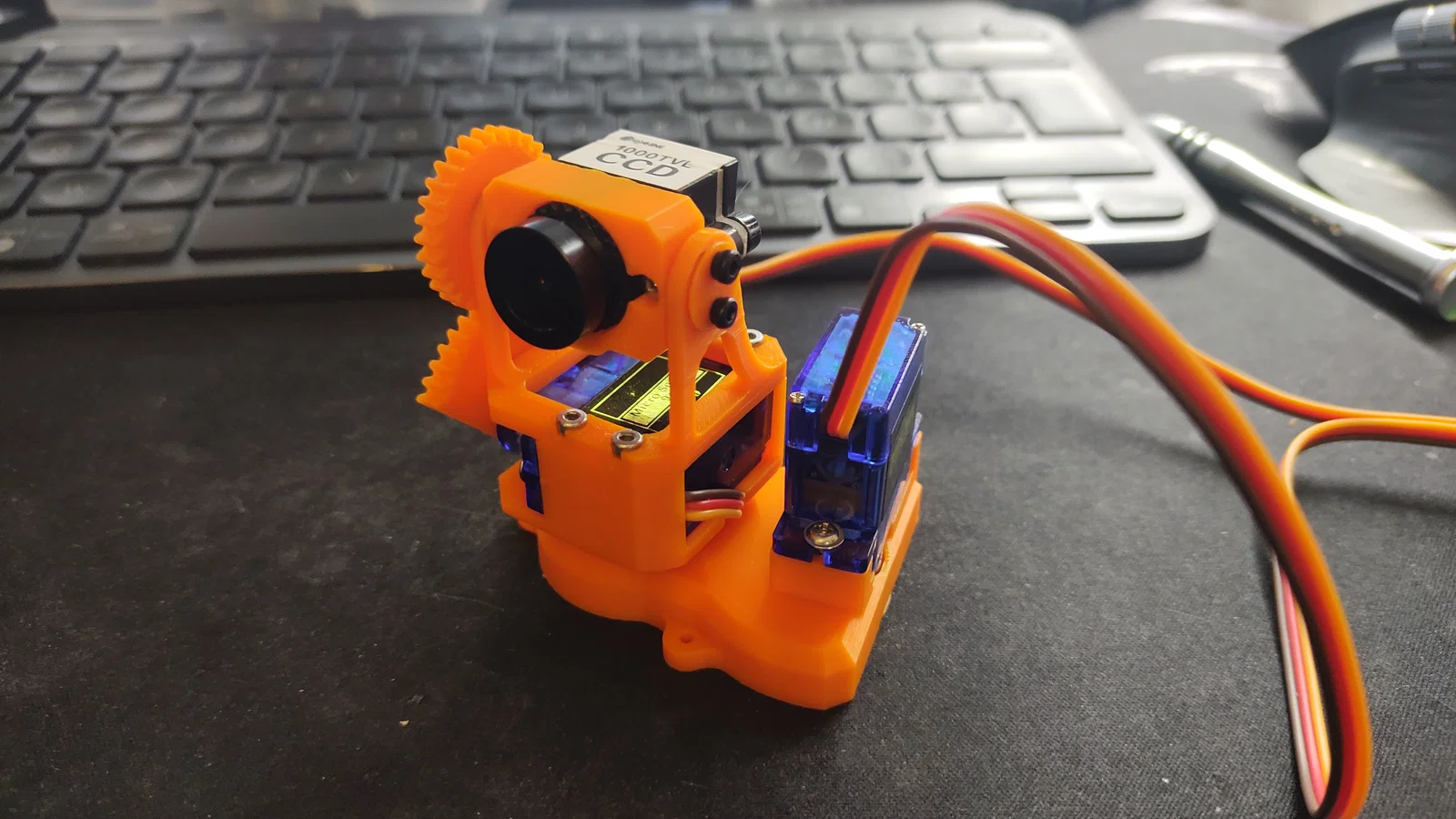

Lựa chọn 1 - Đế Tower:

Gắn servo vào trong đế và siết cố định bằng các con ốc đi kèm

Canh tâm (center) servo theo cách bạn hay dùng, rồi dùng cái càng chữ thập (cross) đi kèm servo lắp vào phần trên (top part 2) và bắt bằng con ốc đi kèm

Lựa chọn 2 - Đế Low profile:

Gắn servo vào trong đế và siết cố định bằng các con ốc đi kèm. Dùng cái cross in được (printable cross) và các bánh răng pan. Siết bằng ốc M2x6.

Ngàm/mount camera:

Dùng 2X ốc M2x8 để bắt mount vào camera.

Dùng 2X ốc M2x12 ở bên có bánh răng camera, và 2X ốc M8 ở phía còn lại, rồi gắn camera mount như hình.

Cuối cùng gắn phần này vào phần dưới bằng 4X ốc M2x6.

Canh tâm servo và gắn bánh răng ¼ bằng con ốc đi kèm servo.

Và với đế low profile

Xong rồi đó!

Có gì chưa rõ hoặc thiếu chỗ nào thì nhắn mình nha.
