Chân Đế Wide Stance Legs V2 cho Creality K1 & K1 Max
Bộ chân Wide Stance Legs V2 cho Creality K1/K1 Max với phần kẹp khung rộng và chắc hơn. Có bản bắt vít trực tiếp và bản clamp dùng heat insert. Có file test fit, yêu cầu dời quạt MB và không dùng được bottom panel.
Mô tả

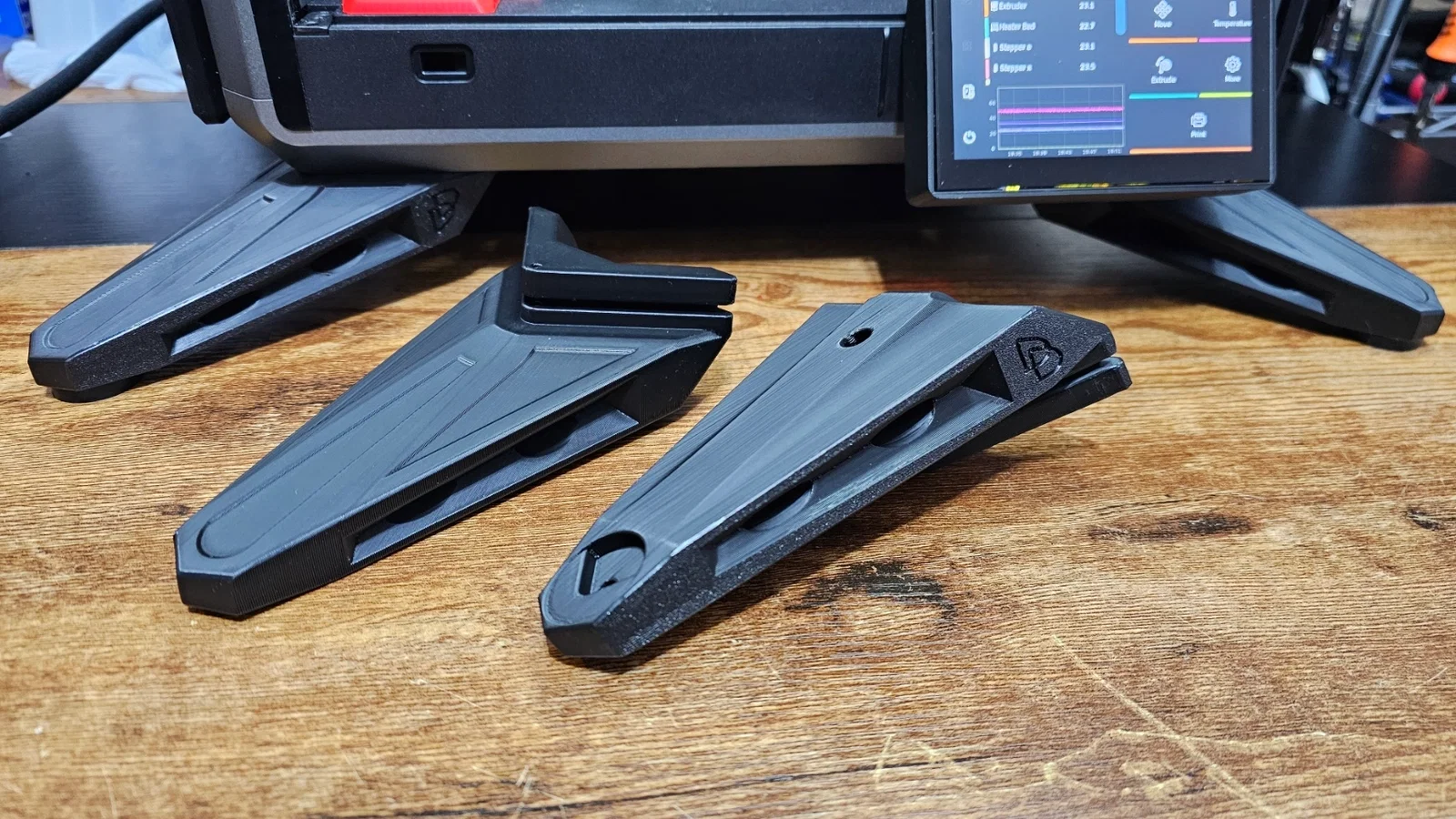

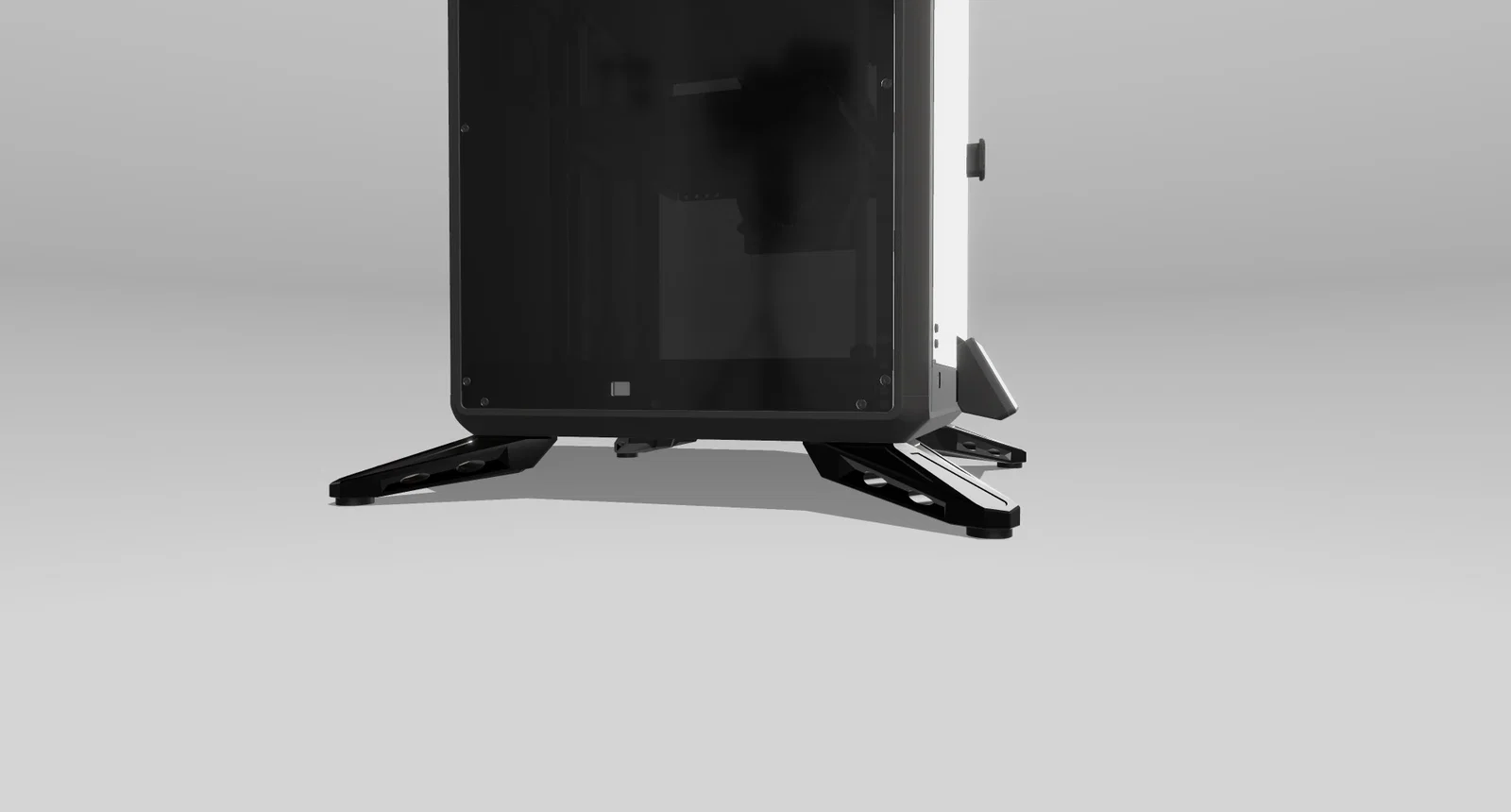

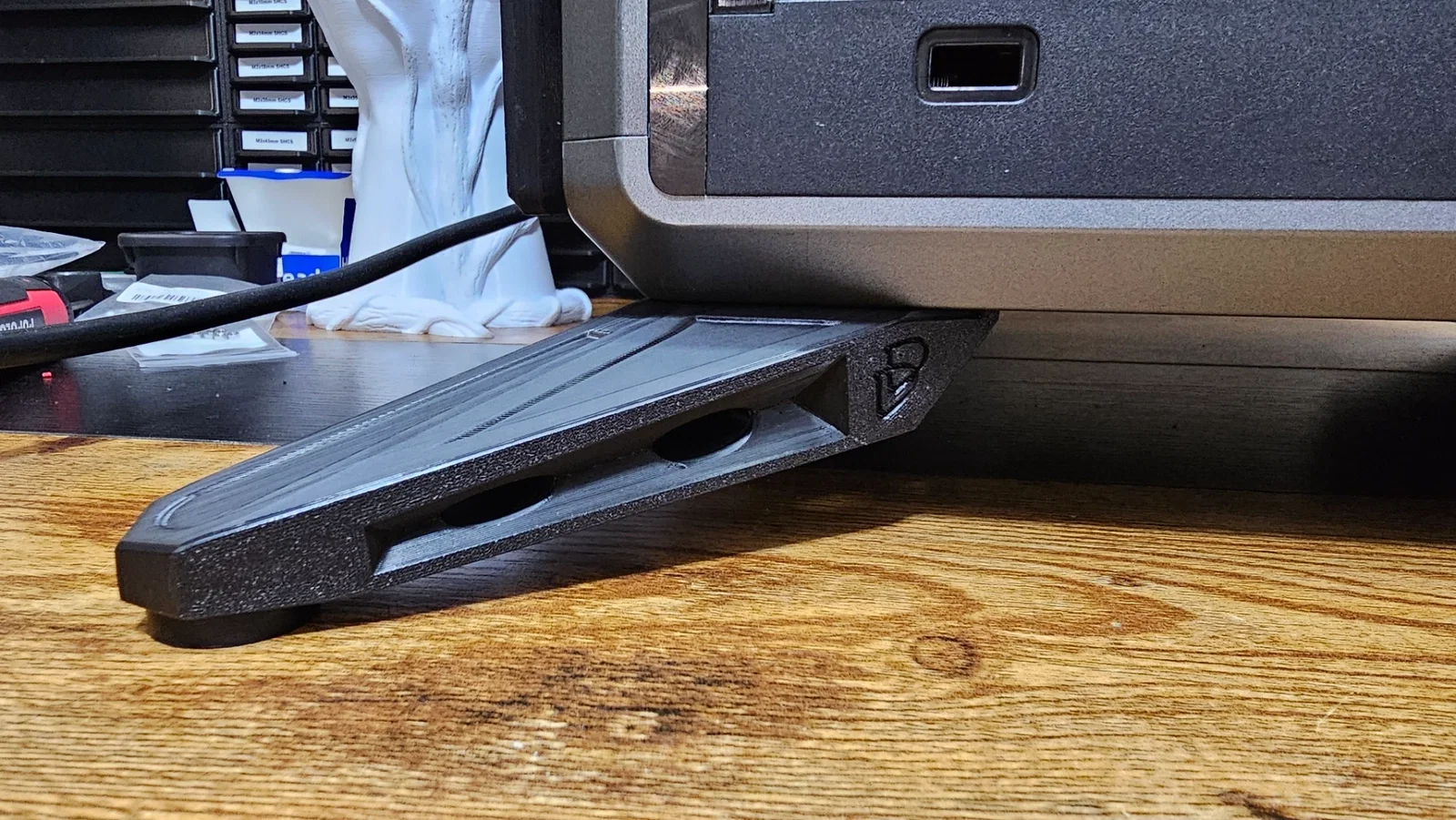

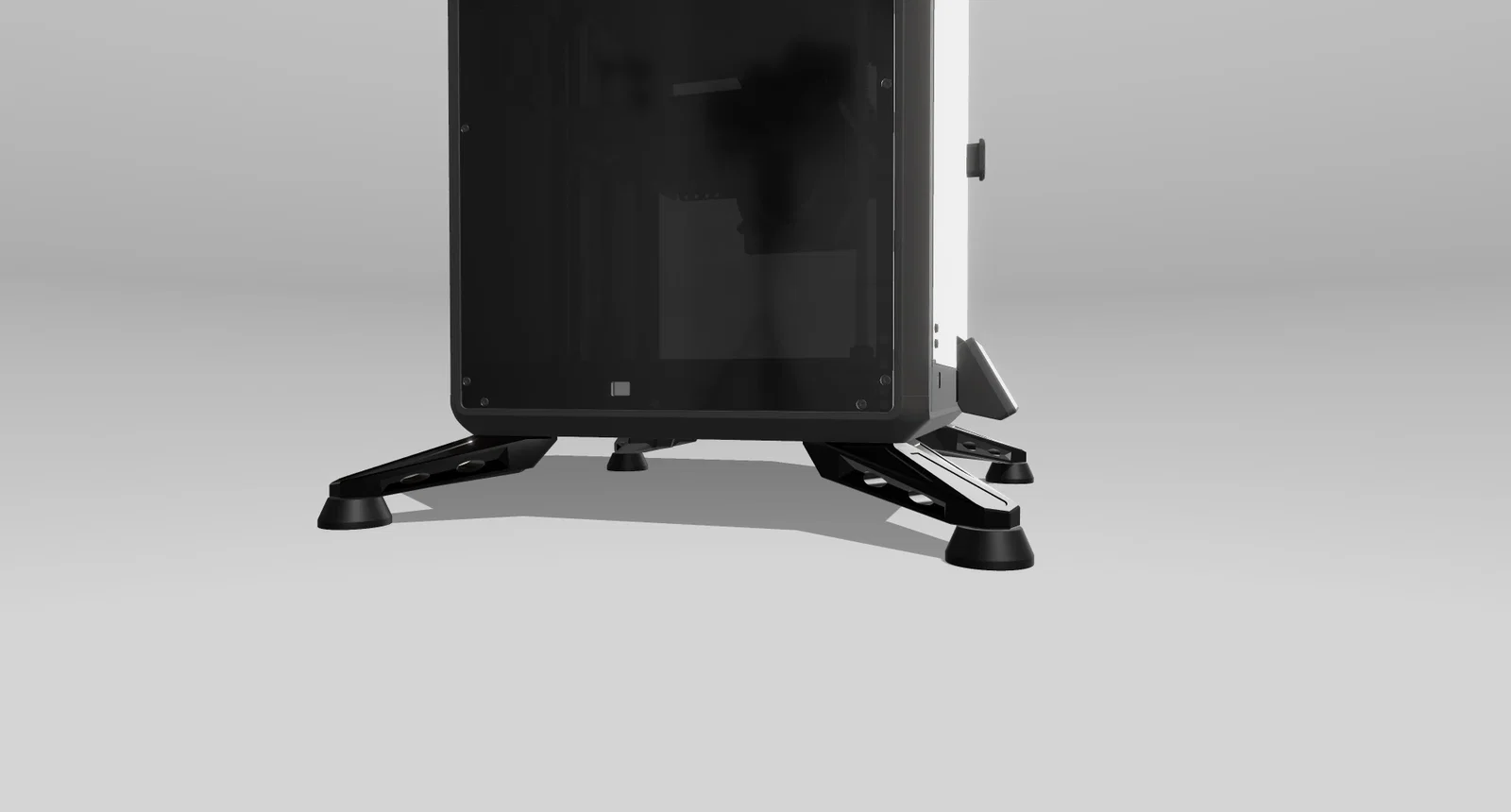

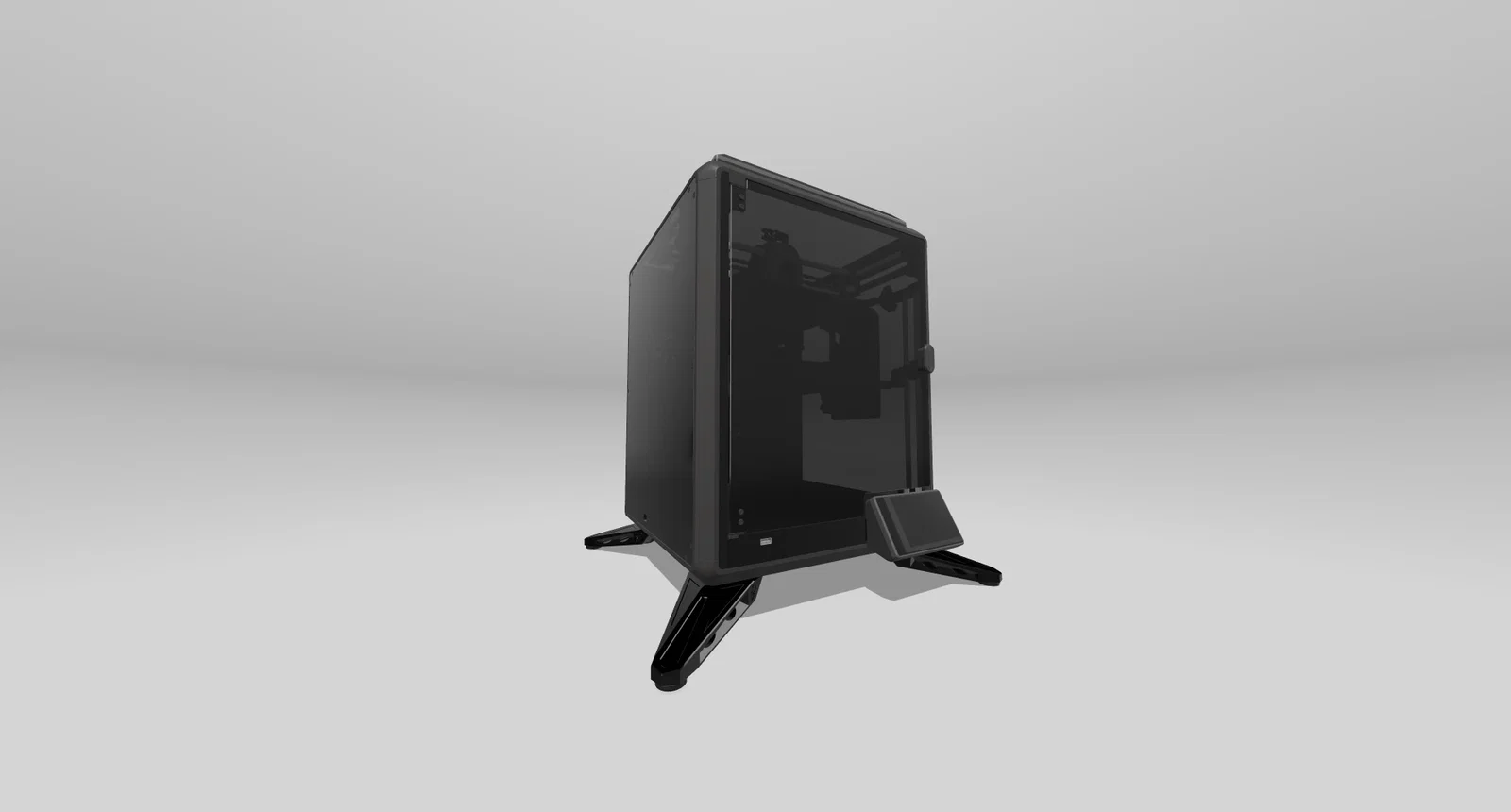

Đây là Wide Stance Legs V2 cho K1 và K1 Max. Phần kẹp bám vào khung (frame) rộng hơn nhiều, không còn nhỏ xíu nữa và theo mình thấy thì nhìn cũng đẹp hơn.
Có 2 phiên bản chân:
- Bản 1: bắt vít trực tiếp vào khung dưới (bottom frame) đúng vị trí chân zin.
- Bản clamp: cần heat insert để bắt vít (chỉ nên dùng nếu bạn làm hư ren sẵn, hoặc nếu bạn thích kiểu kẹp). Với bản clamp bạn sẽ phải khoan bỏ phần ren cũ.
Những chân này không bị vướng bản lề 270° hay các thanh giằng hông (side braces) của mình.

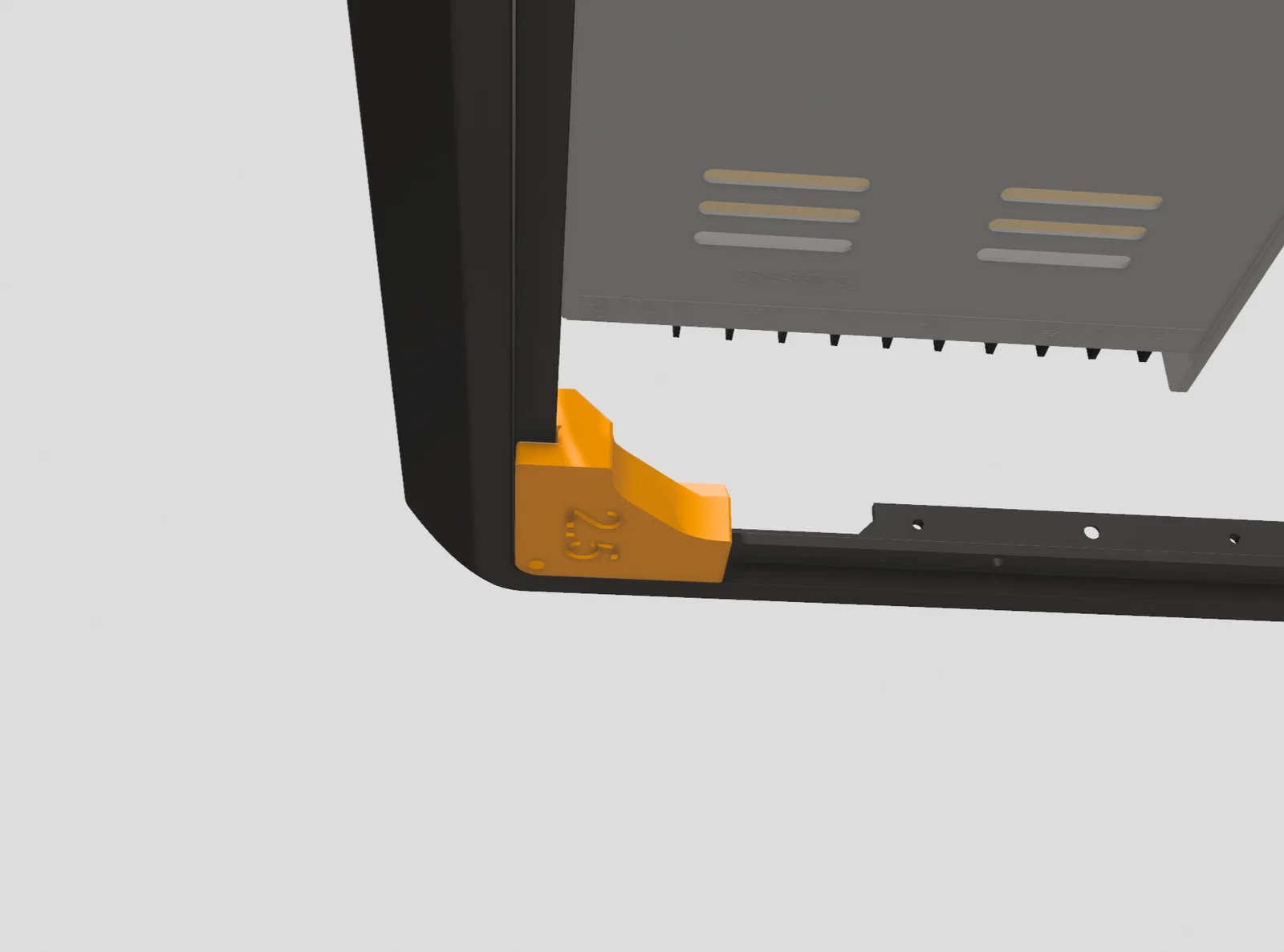

Có 4 mẫu print test để kiểm tra độ fit cho cả K1 và K1 Max. Nhớ in thử mấy cái này trước để khỏi tốn cả đống filament.
QUAN TRỌNG:

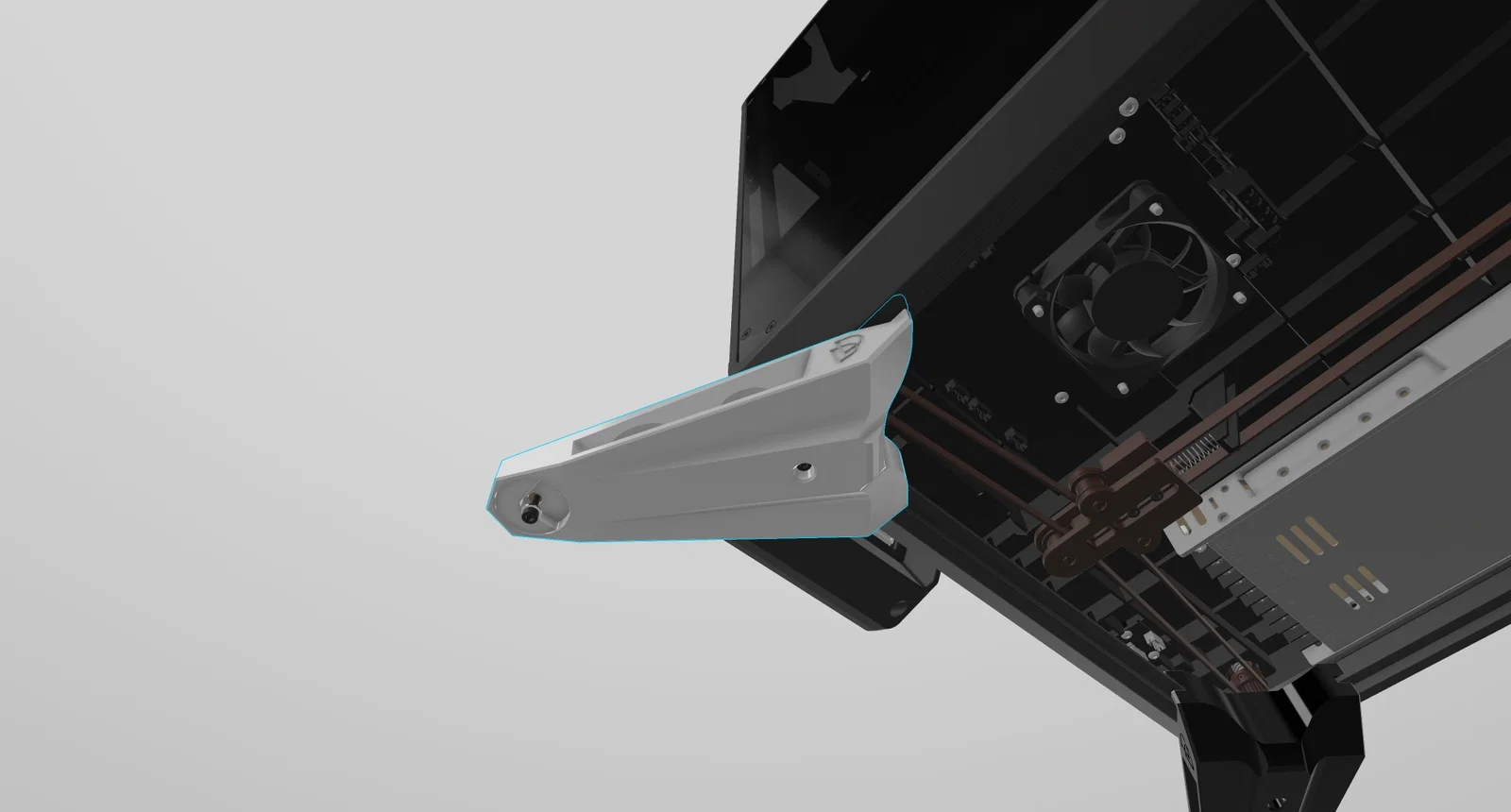

- Các chân này kẹp trực tiếp lên khung dưới (bottom frame)
- Bạn sẽ không thể dùng tấm đáy (bottom panel)
- Bạn cần dời quạt làm mát MB (xem mod quạt của Henlor)
- Bạn có thể dùng lại ốc zin của chân máy. Mình không nhớ chiều dài ốc
BOM:
- x4 - M3x4x5mm Heat Inserts (chân)
- x8 - Nếu dùng bản clamp (chân & khung)
- x4 - M3x10mm Screws (chân)
- x4 - M3 Washers (chân)
- x4 - M3x40mm Screws (khung)
CÀI ĐẶT IN (tối thiểu):
- 4 walls
- 4 top/bottom
- 45% Infill
- Grid, Cubic
- PLA là ok (bền hơn, cứng hơn, nằm ngoài máy in nên không bị nhiệt)

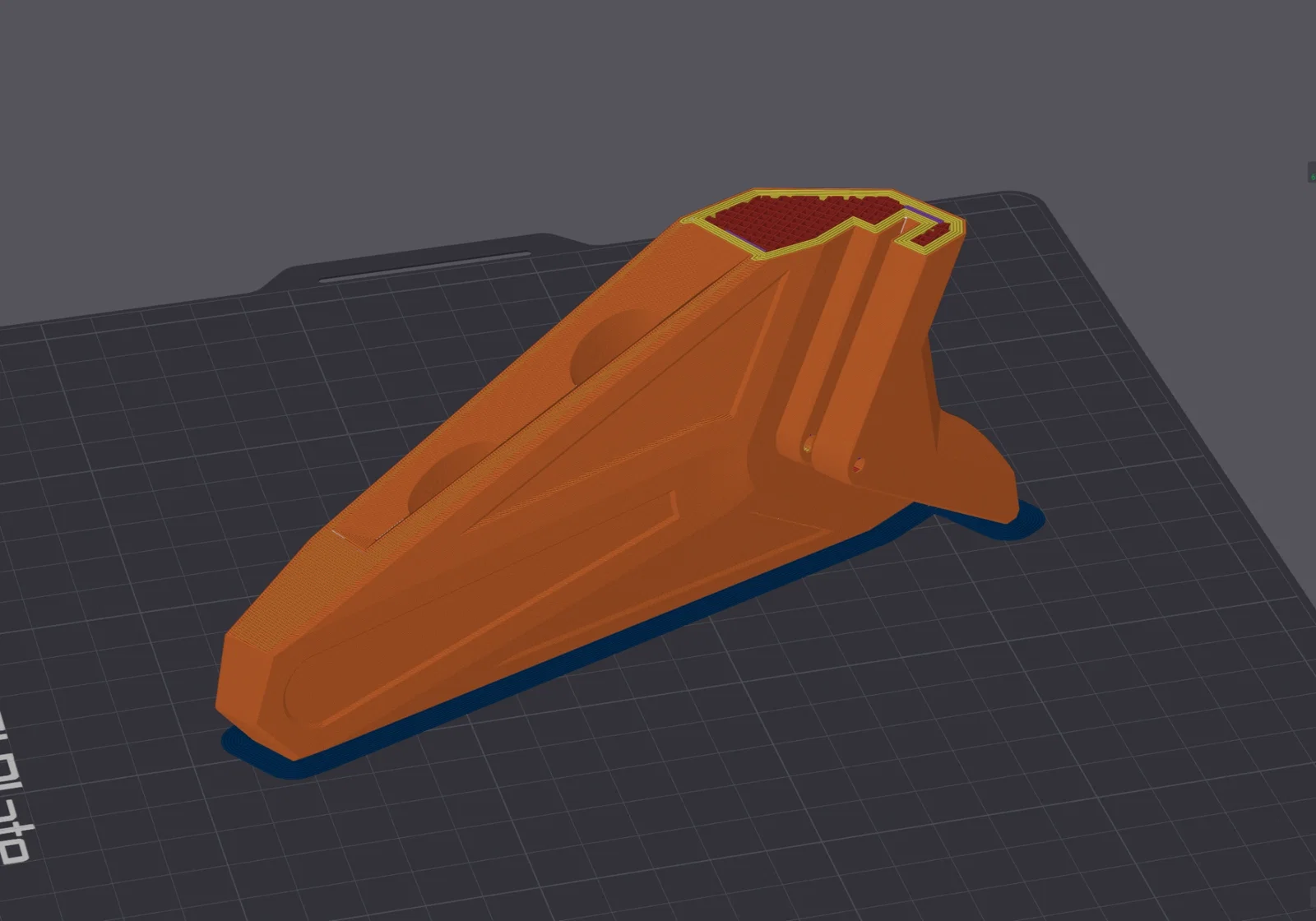

- Bắt buộc phải in nằm nghiêng theo cạnh. Không phải để đẹp, mà để chắc — như hình minh hoạ
- Không cần supports
Cảm ơn Henlor vì Creality K1 Cad Model của anh ấy😬
Nếu bạn thấy dự án của mình hữu ích thì cân nhắc mời mình một ly ko-fi ☕😊 Mình rất trân trọng sự ủng hộ của bạn.
Cập nhật lần cuối: May 29, 2024
-Sửa bản clamp để in dễ hơn
